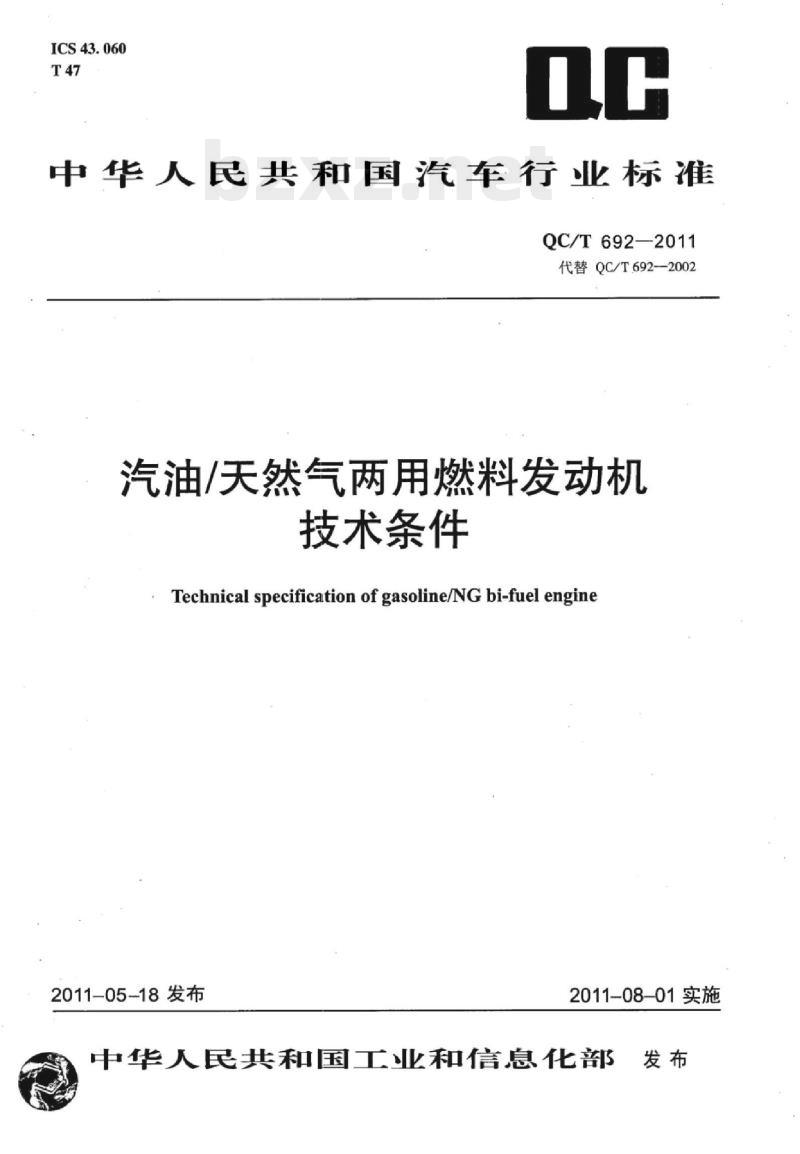

【QC汽车标准】 汽油/天然气两用燃料发动机技术条件

ICS43.060
中华人民共和国汽车行业标准
QC/T692-2011
代替QC/T.692-—2002
汽油/天然气两用燃料发动机
技术条件
Technical specification of gasoline/NG bi-fuel engine2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
公告【2011年】13号

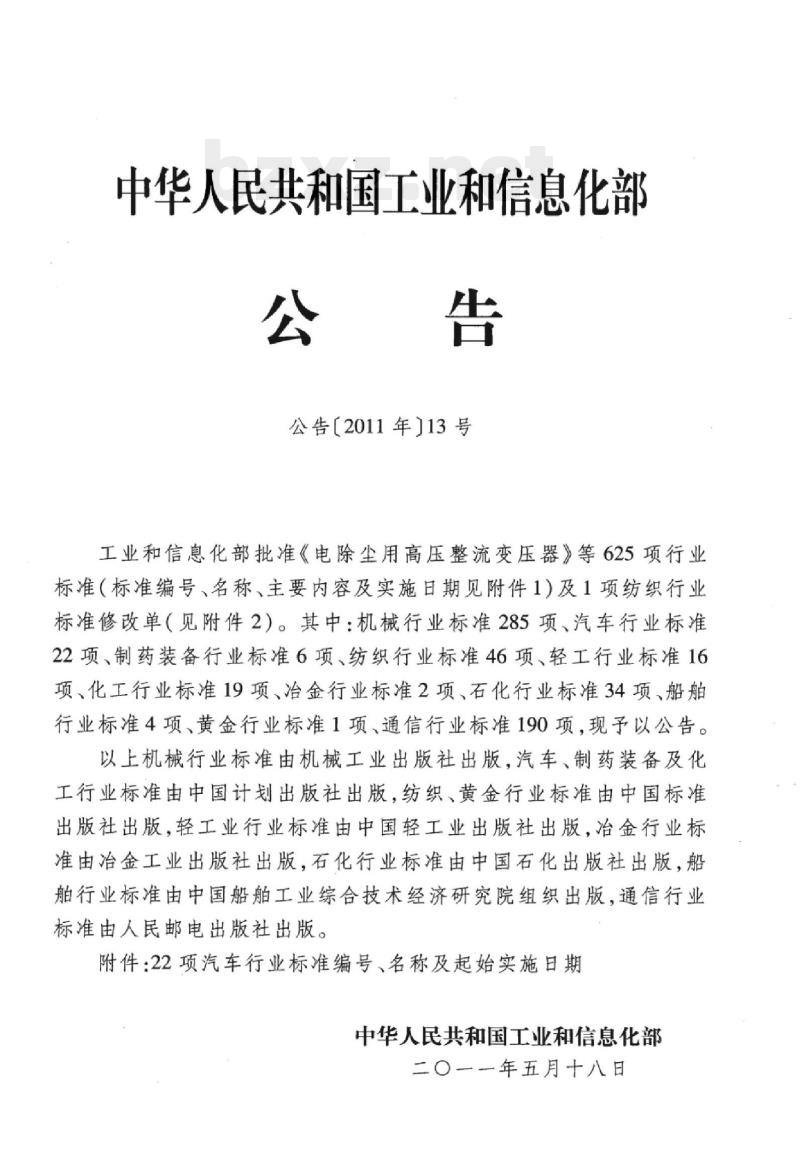

工业和信息化部批准《电除尘用高压整流变压器》等625项行业标准（标准编号、名称、主要内容及实施日期见附件1）及1项纺织行业标准修改单（见附件2）。其中：机械行业标准285项、汽车行业标准22项、制药装备行业标准6项、纺织行业标准46项、轻工行业标准16项、化工行业标准19项、冶金行业标准2项、石化行业标准34项、船舶行业标准4项、黄金行业标准1项、通信行业标准190项，现予以公告。以上机械行业标准由机械工业出版社出版，汽车、制药装备及化工行业标准由中国计划出版社出版，纺织、黄金行业标准由中国标准出版社出版，轻工业行业标准由中国轻工业出版社出版，冶金行业标准由冶金工业出版社出版，石化行业标准由中国石化出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：22项汽车行业标准编号、名称及起始实施日期中华人民共和国工业和信息化部二〇一一年五月十八日
QC/T692—2011

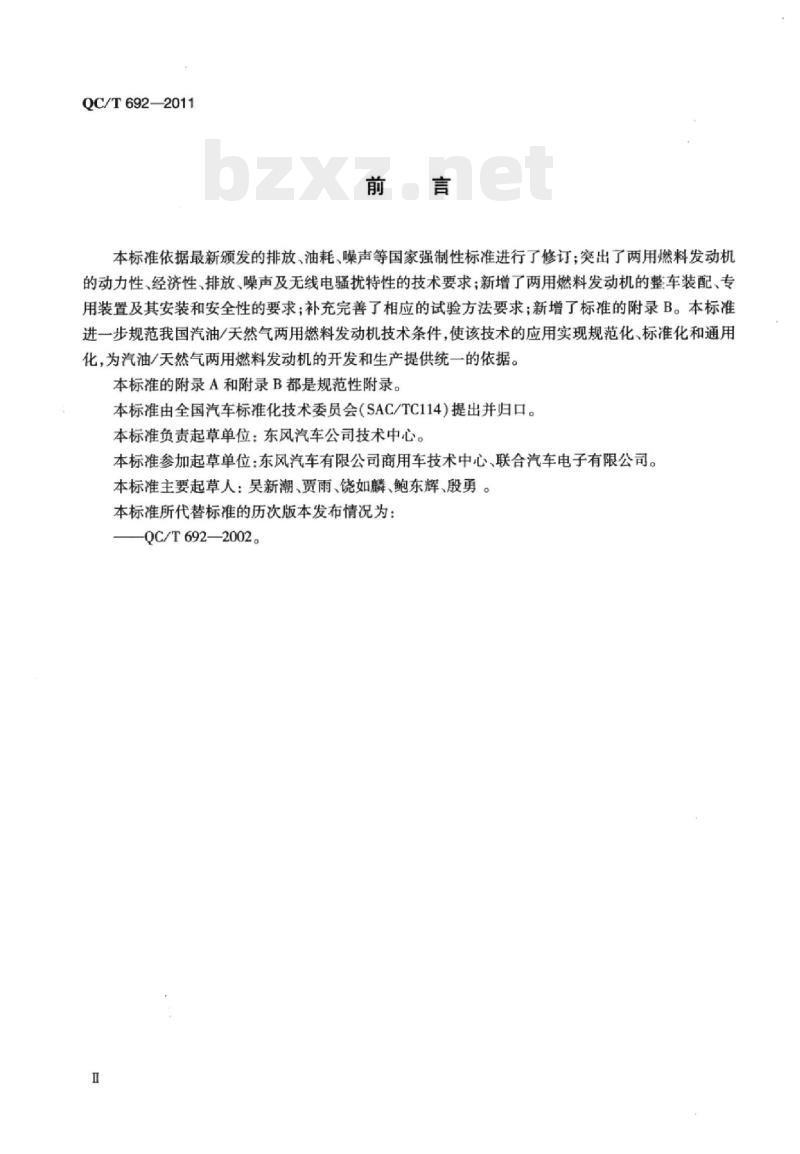

本标准依据最新颁发的排放、油耗、噪声等国家强制性标准进行了修订：突出了两用燃料发动机的动力性、经济性、排放、噪声及无线电骚扰特性的技术要求；新增了两用燃料发动机的整车装配、专用装置及其安装和安全性的要求；补充完善了相应的试验方法要求；新增了标准的附录B。本标准进一步规范我国汽油/天然气两用燃料发动机技术条件，使该技术的应用实现规范化、标准化和通用化，为汽油/天然气两用燃料发动机的开发和生产提供统一的依据。本标准的附录A和附录B都是规范性附录。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准负责起草单位：东风汽车公司技术中心。本标准参加起草单位：东风汽车有限公司商用车技术中心、联合汽车电子有限公司。本标准主要起草人：吴新潮、贾雨、饶如麟、鲍东辉、殷勇。本标准所代替标准的历次版本发布情况为：QC/T692—2002。

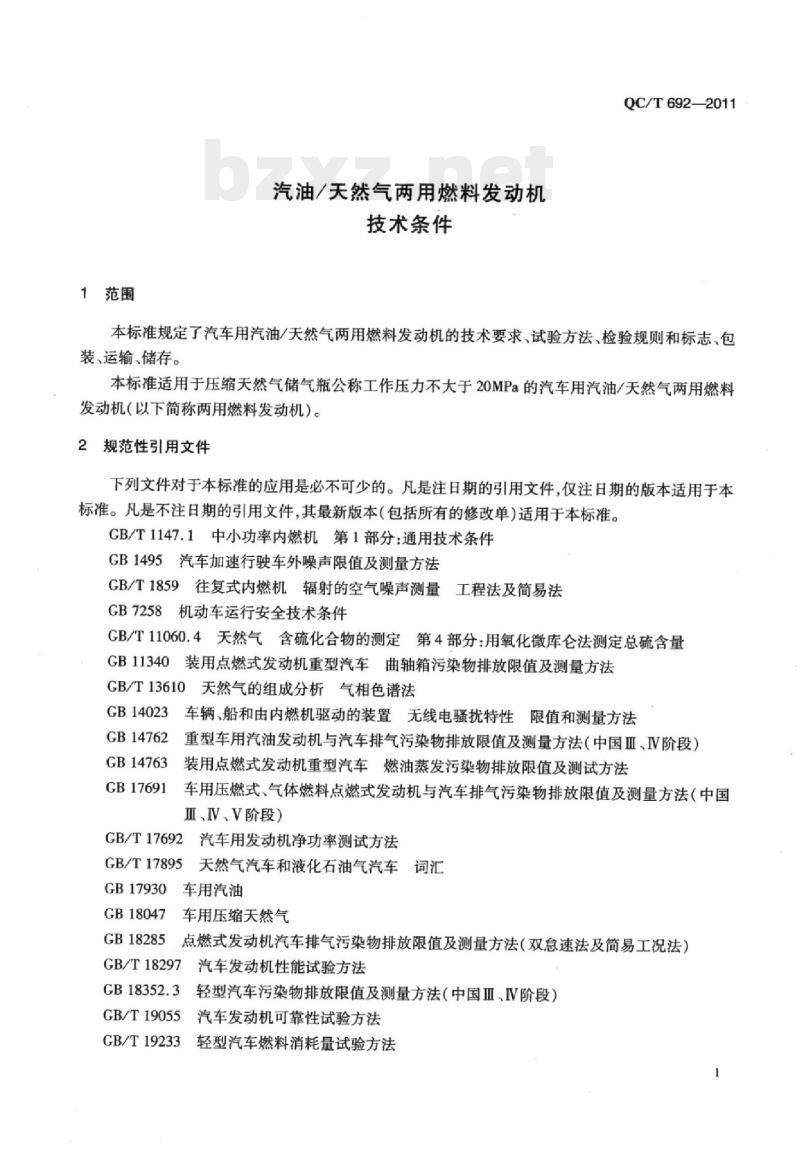

1范围
汽油/天然气两用燃料发动机
技术条件
QC/T692—2011
本标准规定了汽车用汽油/天然气两用燃料发动机的技术要求、试验方法、检验规则和标志、包装、运输、储存。
本标准适用于压缩天然气储气瓶公称工作压力不大于20MPa的汽车用汽油/天然气两用燃料发动机（以下简称两用燃料发动机）。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T1147.1中小功率内燃机第1部分：通用技术条件GB1495汽车加速行驶车外噪声限值及测量方法GB/T1859往复式内燃机辐射的空气噪声测量工程法及简易法GB7258机动车运行安全技术条件GB/T11060.4天然气含硫化合物的测定第4部分：用氧化微库仑法测定总硫含量GB11340装用点燃式发动机重型汽车曲轴箱污染物排放限值及测量方法GB/T13610天然气的组成分析气相色谱法GB14023车辆、船和由内燃机驱动的装置无线电骚扰特性限值和测量方法GB14762
重型车用汽油发动机与汽车排气污染物排放限值及测量方法（中国Ⅲ、IV阶段）GB14763
装用点燃式发动机重型汽车燃油蒸发污染物排放限值及测试方法GB17691
车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国Ⅱ、IV、V阶段）
GB/T17692汽车用发动机净功率测试方法GB/T17895天然气汽车和液化石油气汽车词汇GB17930车用汽油
GB18047
车用压缩天然气
GB18285点燃式发动机汽车排气污染物排放限值及测量方法（双急速法及简易工况法）GB/T18297汽车发动机性能试验方法GB18352.3
轻型汽车污染物排放限值及测量方法（中国Ⅱ、IV阶段）GB/T19055汽车发动机可靠性试验方法轻型汽车燃料消耗量试验方法
GB/T19233
QC/T692—2011
GB19578乘用车燃料消耗量限值
重型汽车排气污染物排放控制系统耐久性要求及试验方法GB20890
轻型商用车辆燃料消耗量限值
GB20997车

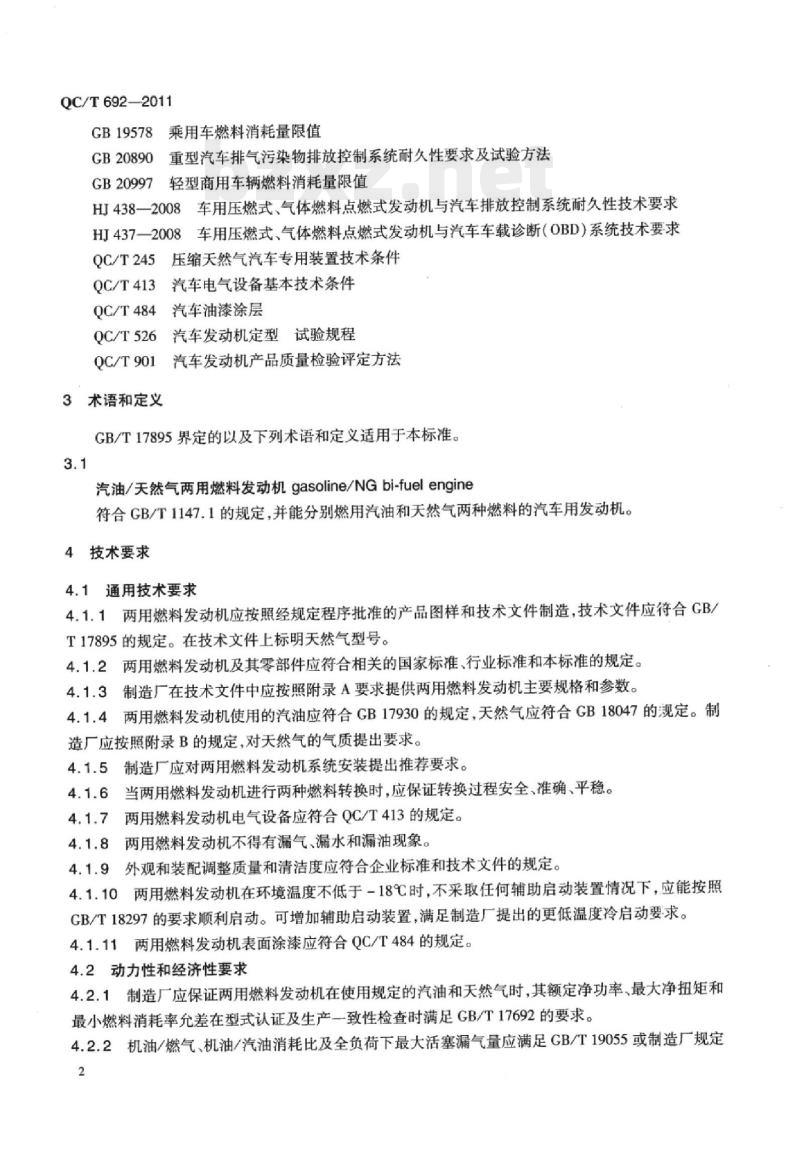

HJ438一2008车用压燃式、气体燃料点燃式发动机与汽车排放控制系统耐久性技术要求HJ437一2008车用压燃式、气体燃料点燃式发动机与汽车车载诊断（OBD）系统技术要求QC/T245压缩天然气汽车专用装置技术条件汽车电气设备基本技术条件免费标准下载网bzxz
QC/T413
QC/T484汽车油漆涂层
QC/T526汽车发动机定型试验规程QC/T901汽车发动机产品质量检验评定方法3术语和定义
GB/T17895界定的以及下列术语和定义适用于本标准。3.1
汽油/天然气两用燃料发动机gasoline/NGbi-fuelengine符合GB/T1147.1的规定，并能分别燃用汽油和天然气两种燃料的汽车用发动机。4技术要求
4.1通用技术要求
4.1.1两用燃料发动机应按照经规定程序批准的产品图样和技术文件制造，技术文件应符合GB/T17895的规定。在技术文件上标明天然气型号。4.1.2两用燃料发动机及其零部件应符合相关的国家标准、行业标准和本标准的规定。4.1.3制造厂在技术文件中应按照附录A要求提供两用燃料发动机主要规格和参数。4.1.4两用燃料发动机使用的汽油应符合GB17930的规定，天然气应符合GB18047的规定。制造厂应按照附录B的规定，对天然气的气质提出要求。4.1.5制造厂应对两用燃料发动机系统安装提出推荐要求。4.1.6
当两用燃料发动机进行两种燃料转换时，应保证转换过程安全、准确、平稳。两用燃料发动机电气设备应符合QC/T413的规定。4.1.7
4.1.8两用燃料发动机不得有漏气、漏水和漏油现象。4.1.9外观和装配调整质量和清洁度应符合企业标准和技术文件的规定。4.1.10两用燃料发动机在环境温度不低于-18℃时，不采取任何辅助启动装置情况下，应能按照GB/T18297的要求顺利启动。可增加辅助启动装置，满足制造厂提出的更低温度冷启动要求。4.1.11两用燃料发动机表面涂漆应符合QC/T484的规定。4.2动力性和经济性要求
4.2.1制造厂应保证两用燃料发动机在使用规定的汽油和天然气时，其额定净功率、最大净扭矩和最小燃料消耗率允差在型式认证及生产一致性检查时满足GB/T17692的要求。4.2.2机油/燃气、机油/汽油消耗比及全负荷下最大活塞漏气量应满足GB/T19055或制造厂规定2
的限值要求。
QC/T692—2011
4.2.3装用两用燃料发动机的轻型汽车，当使用汽油燃料时，乘用车的燃料消耗量应符合CB19578的限值要求；轻型商用车的燃料消耗量应符合GB20997的限值要求。4.3排放、噪声及无线电骚扰特性的技术要求4.3.1对装用两用燃料发动机的轻型汽车，其整车排放污染物控制应满足GB18352.3的要求；怠速排放应满足GB18285的要求。
4.3.2对装用两用燃料发动机的重型汽车，当使用汽油燃料时，其发动机和汽车排气污染物排放限值应满足GB14762的要求，曲轴箱污染物排放应满足GB11340的要求，蒸发污染物排放应满足GB14763的要求；当使用天然气燃料时，其发动机与汽车污染物排放限值应满足GB17691的要求；装用两用燃料发动机的重型汽车其怠速排放应满足GB18285的要求，排气污染物排放控制系统耐久性要求应满足GB20890的要求，对需要满足GB17691规定的IV阶段排放要求的两用燃料发动机，其排气污染物排放控制系统耐久性要求应满足HJ438一2008的要求。4.3.3装用两用燃料发动机的轻型汽车的车载诊断（OBD）满足GB18352.3的要求。装用两用燃料发动机的重型车采用汽油时，满足GB14762的要求；采用天然气时，满足GB17691和HJ437一2008的要求。
4.3.4装用两用燃料发动机的汽车其加速行驶车外噪声应满足GB1495的要求。4.3.5装用两用燃料发动机的汽车其无线电骚扰特性应符合GB14023的要求。4.4燃气专用装置及其安装的技术要求两用燃料发动机的燃气供给系统专用装置应满足有关国家和行业标准要求。应具有合格标记。必须与所装机型进行过严格的匹配试验，且性能满足要求，同一型号产品具有互换性。4.4.1两用燃料发动机的燃气供给系统的技术条件和安装应符合QC/T245的规定。4.4.2两用燃料发动机用滤清器应满足该机对天然气流量的要求，其滤清效果及压降应满足制造厂的规定。
4.5安全性要求
4.5.1两用燃料发动机电气系统装备应能保证在汽油或天然气发生意外渗漏、泄漏时，不引起燃烧。
两用燃料发动机应具有以下报警功能及安全保护：a)
超转速报警或保护（始终起作用）；超增压保护（始终起作用，仅适用于两用燃料增压发动机）；c)
冷却液超温报警或保护（出厂设置为关闭）；d)
进气歧管超温保护（出厂设置为关闭，仅适用于两用燃料增压发动机）。5试验方法
5.1两用燃料发动机净功率试验按照GB/T17692有关规定进行。5.2两用燃料发动机性能试验按照GB/T18297有关规定进行。5.3两用燃料发动机可靠性试验按照GB/T19055有关规定进行。试验期间，采用天然气运行，每隔8h转换燃用汽油20min。时间计入可靠性考核时间。QC/T692—2011
5.4两用燃料发动机的定型试验按照QC/T526有关规定进行，并做出评定。5.5对两用燃料发动机及装用该两用燃料发动机汽车污染物排放测量：a）对于装用两用燃料发动机的轻型汽车，其污染物排放测量应按照GB18352.3的规定：怠速排放的测量应按照GB18285的规定；b）对装用两用燃料发动机的重型汽车，当使用汽油燃料时，其发动机和汽车排气污染物测量应按照GB14762的规定，曲轴箱污染物排放测量应按照GB11340的规定，蒸发污染物排放测量应按照GB14763的规定；当使用天然气燃料时，其发动机污染物排放测量应按照GB17691的规定。装用两用燃料发动机的重型车其怠速排放测量应按照GB18285的规定，排气污染物排放控制系统耐久性要求应按照GB20890的规定。5.7
两用燃料发动机清洁度按照QC/T901的规定进行测定。5.8对装用两用燃料发动机的轻型汽车，其燃料消耗量的测量应按照GB/T19233的规定。5.9两用燃料发动机和汽车其无线电骚扰特性测试应按照GB14023的规定。检验规则
型式试验
凡属于下列情况之一者应进行型式试验：a）新产品或产品有重大改进（即经改进的两用燃料发动机，其额定转速较原机型提高10%以上或额定功率较原机型提高15%以上或结构有重大变化者）时按照QC/T526的规定进行定型试验；
b）产品转厂生产时按照QC/T526的规定进行：c）国家质量监督机关提出型式试验要求，按其规定进行。6.2出厂检验
6.2.1两用燃料发动机经过出厂检验合格并由制造厂质量检验部门签发产品质量合格证后，方能出厂（或人库）。
6.2.2检验项目至少包括以下内容：a）外观检查（装配完整性、装配质量）b）燃油/天然气供给系统、润滑系统、冷却系统的密封性：整机装配调整检查按制造厂的出厂技术条件进行，主要包括：热试磨合、渗漏检查、间隙检查、异响检查、技术调整等。
6.3质量抽查
按照QC/T901的规定或按企业标准进行两用燃料发动机质量抽查。7标志、包装、运输、储存
7.1标志。
7.1.1两用燃料发动机的铭牌应标明以下内容：a）制造厂名、商标、两用燃料发动机型号和排量（L)；b）
两用燃料发动机出厂编号；
采用汽油和天然气额定净功率/额定转速（kW/r/min）：采用汽油和天然气最大扭矩/转速（N·m//min）；采用汽油和天然气燃料规格，推荐燃料标号（品牌）；e)
f）·出厂日期。
7.1.2按GB7258规定，在缸体适当部位打上永久性的出厂编号。7.2包装。
两用燃料发动机包装前应满足以下各项要求：放净两用燃料发动机内磨合时残存的冷却液；a)
进行防锈处理，保证在正常储存条件下自出厂之日起12个月内无锈蚀；c
进行海运的两用燃料发动机应具有防潮和防盐雾腐蚀措施。7.2.2
包装箱内应有随机技术文件及产品合格证。QC/T692—2011
7.3除以上规定外，还应满足GB/T1147.1有关两用燃料发动机的标志、包装、运输、储存的规定。QC/T692—2011
附录A
（规范性附录）
车用汽油/天然气两用燃料发动机主要参数A.1两用燃料发动机结构参数
制造厂：
型号：
型式（系指冲程数、冷却方式、气缸排列方式、燃烧型式、燃料供给方式、是否增压、是否带中冷器、是否带催化器等）\)
气缸数：
缸径/行程：
总排量：
压缩比：
发火次序：
旋转方向：
两用燃料发动机性能参数
性能参数
额定净功率
额定净功率转速
最大扭矩
最大扭矩转速
怠速转速
额定工况燃料消耗量
总功率试验最低比燃料消耗率
全负荷下最大活塞漏气量
额定工况机油燃料消耗比
排放水平
制造厂应给定的参数
A.3.1燃料
汽油标号：
天然气燃料规格：
低热值\：
g/(kw-h)
燃用汽油
燃用天然气
A.3.2润滑油
厂牌：
规格：
A.3.3规定的温度
冷却液出口最高温度：
最高排气温度：
机油温度：最高
两用燃料发动机进气口燃气温度：(夏季）
K或℃
进气歧管混合气相对中冷器出口空气的温升3》：进气温升（压气机进气口与环境的温差）3）：工作环境温度：
机舱：
冷启动最低环境温度：
氧传感器外壳温度3），
A.3.4规定的压力
机油压力：
两用燃料发动机进气口燃气压力：储气系统压力：
排气背压：
中冷器”压力降：
A.3.5其他
外形尺寸（长×宽×高）：
K或℃
净质量（不包括油、水、散热器及传动装置）：总质量（包括散热器、底座及传动装置）：A.4增压中冷系统3）
A.4.1增压器
厂牌：
其他部位：
型号：
特征描述（是否是水冷中间壳，是否带废气放气阀等）：A.4.2中冷系统3
中冷器
厂牌：
特征描述（水冷或空冷、材质）：A.5配气系统
进气门：上止点前
最大升程
(℃A)开
型号：
压力变化允差
下止点后
间隙：
QC/T6922011
(冬季）
K或℃
K或℃
K或℃
maxK或℃
maxK或℃
maxK或℃
K或℃
K或℃
K或℃
maxMPa
maxkPa
maxkPa
mmxmm×mm
(℃A)关
QC/T692—2011
排气门：下止点前
最大升程
A.6点火系统
A.6.1点火系统
型式：
点火系统工作电压：
点火系统工作环境温度：
A.6.2点火模块(ECM)3)
型号：
A.6.3火花塞
型号：
A.6.4点火线圈
型号：
最高输出电压：
A.6.5无线电骚扰抑制装置
型号：
排气净化装置\）
结构特征（氧化型、三效型等）：厂牌：
冷却系统
冷却液
种类及特性：
A.8.2水泵
型号：
特性：
传动比：
A.8.3节温器
型号：
初开冷却温度
A.9润滑系统
A.9.1机油泵
型号：
A.9.2机油冷却器3)
(℃A)开
上止点后
间隙：
间隙：
型号：
全开冷却温度
(℃A)关
K或℃
型号：
A.10燃气供给系统
A.10.1燃气/空气混合器
独立混合器式
型号：
工作压力”：
A.10.1.2单点喷射式
A.10.1.2.1燃气/空气混合器
特征：
工作压力：
A.10.1.2.2喷嘴
数量：
可能的调节：
材质：
额定工况流量：
A.10.1.2.3
节流阀体（气体流量调节器）3)型号：
工作压力：
材质：
附属装置（急速控制、步进电机等）：A.10.1.3多点喷射式
A.10.1.3.1喷嘴
数量：
可能的调节：
材质：
额定工况流量：
A.10.1.3.2燃气分配器
型号：
工作压力”：
材质：
A.10.1.3.3其他装置
A.10.2压力调节器
低压压力调节器（蒸发减压器）A.10.2.1
型号：
数量：
怠速调节3）：
可能的调节：
材质：
型号：
材质：
型号：
工作压力2：
工作电压：
QC/T692—2011
kg/h（或提供流量-压力差函数曲线）可能的调节：
型号：
工作压力：
工作电压：
kg/h（或提供流量-压力差函数曲线）可能的调节：
材质：
工作压力：
