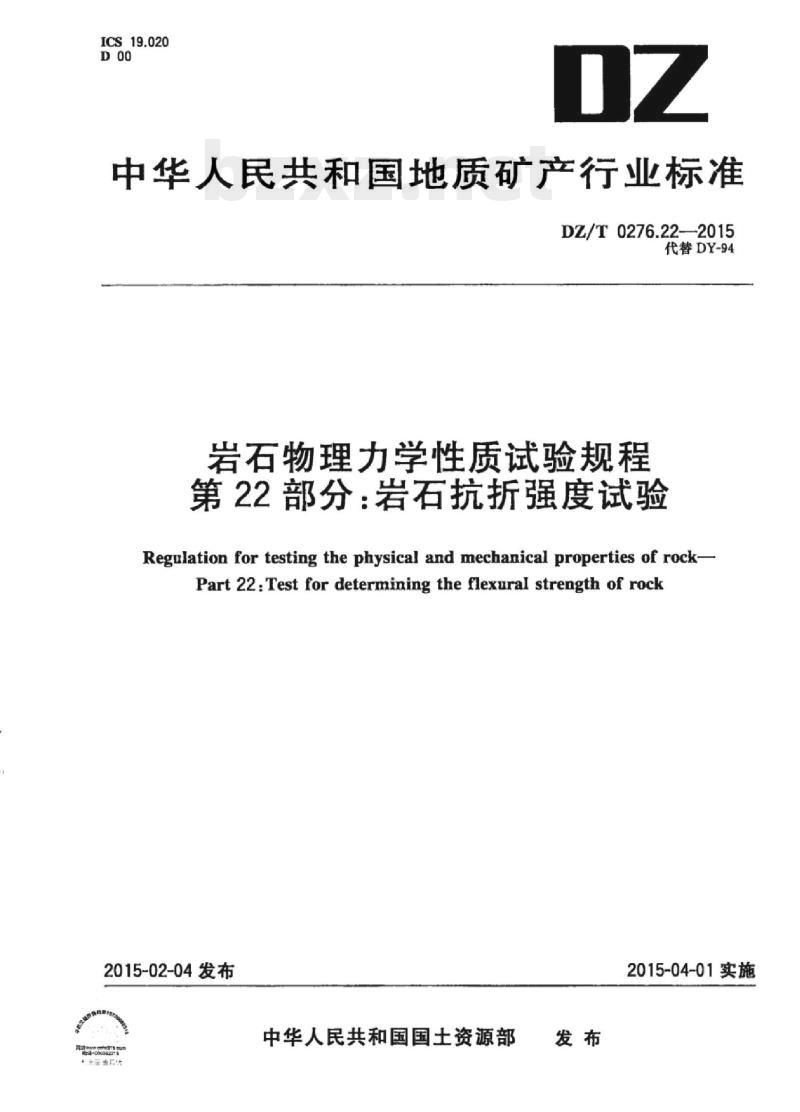

【DZ地质矿产行业标准】 岩石物理力学性质试验规程 第22部分:岩石抗折强度试验

ICS19.020
中华人民共和国地质矿产行业标准DZ/T0276.22—2015
代替DY-94
岩石物理力学性质试验规程
第22部分：岩石抗折强度试验
Regulation for testing the physical and mechanical properties of rock-Part 22:Test for determining the flexural strength of rock2015-02-04发布
中华人民共和国国土资源部
2015-04-01实施
DZ/T0276《岩石物理力学性质试验规程》分为31个部分：一第1部分：总则及一般规定；
第2部分：岩石含水率试验；
一第3部分：岩石颗粒密度试验：第4部分：岩石密度试验；
第5部分：岩石吸水性试验；
第6部分：岩石硬度试验；
第7部分：岩石光泽度试验；
一第8部分：岩石抗冻试验；此内容来自标准下载网
一第9部分：岩石耐崩解试验；
第10部分：岩石膨胀性试验；
一第11部分：岩石溶蚀试验；
第12部分：岩石耐酸度和耐碱度试验；一第13部分：岩石比热试验：
第14部分：岩石热导率试验；
第15部分：岩石击穿电压和击穿强度试验：第16部分：岩石体积电阻率和表面电阻率试验：第17部分：岩石放射性比活度试验；-第18部分：岩石单轴抗压强度试验；第19部分：岩石单轴压缩变形试验；-第20部分：岩石三轴压缩强度试验；-第21部分：岩石抗拉强度试验；第22部分：岩石抗折强度试验；第23部分：岩石点荷载强度试验；-第24部分：岩石声波速度测试；第25部分：岩石抗剪强度试验；一第26部分：岩体变形试验（承压板法）；第27部分：岩体变形试验（钻孔变形法）；第28部分：岩体强度试验（直剪试验）；第29部分：岩体强度试验（承压板法）：-第30部分：岩体锚杆载荷试验：一第31部分：岩体声波速度测试。本部分为DZ/T0276的第22部分。本部分按照GB/T1.1—2009给出的规则起草。DZ/T0276.22—2015
本部分代替DY-94《岩石物理力学性质试验规程呈19.抗拉强度试验（劈裂法）》。本部分与DY-94相比，主要技术变化如下：
-增加了“术语和定义”“原理”两章；一修改了仪器设备中的压力机，改为材料试验机；工
DZ/T0276.22-2015

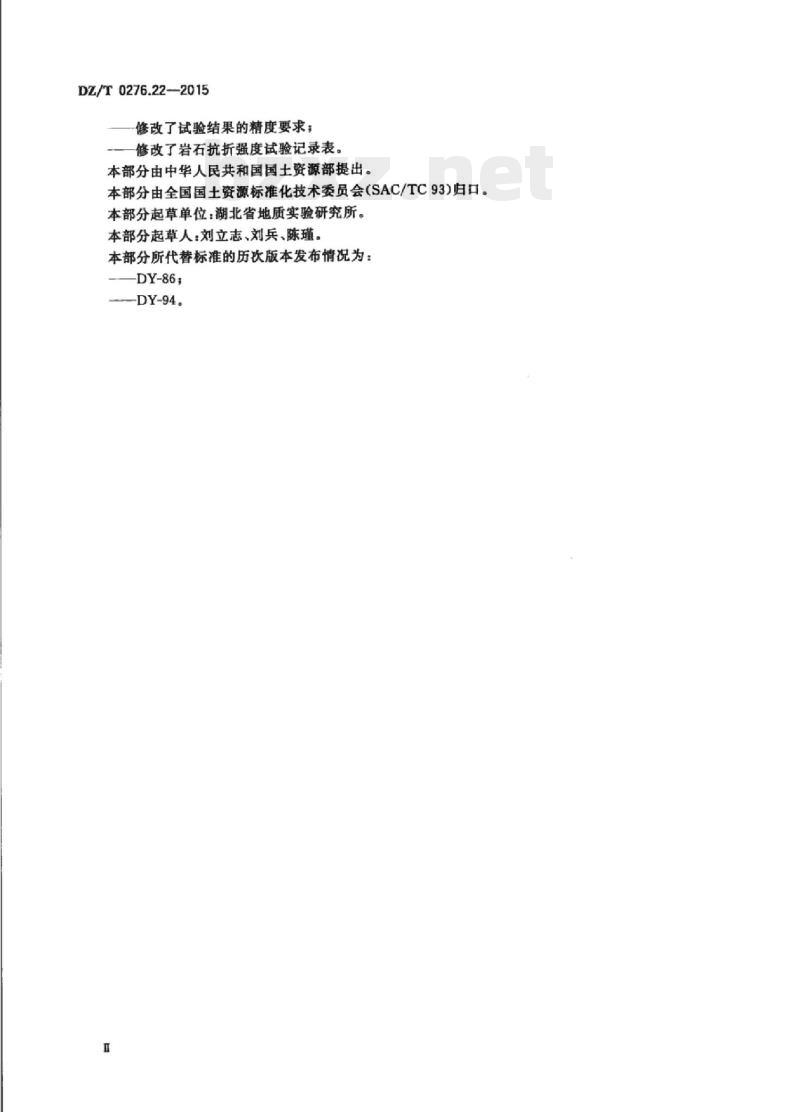

修改了试验结果的精度要求：
修改了岩石抗折强度试验记录表。本部分由中华人民共和国国土资源部提出。本部分由全国国土资源标准化技术委员会（SAC/TC93）归口。本部分起草单位：潮北省地质实验研究所。本部分起草人：刘立志、刘兵、陈瑾本部分所代替标准的历次版本发布情况为：-DY-86；
-DY-94。

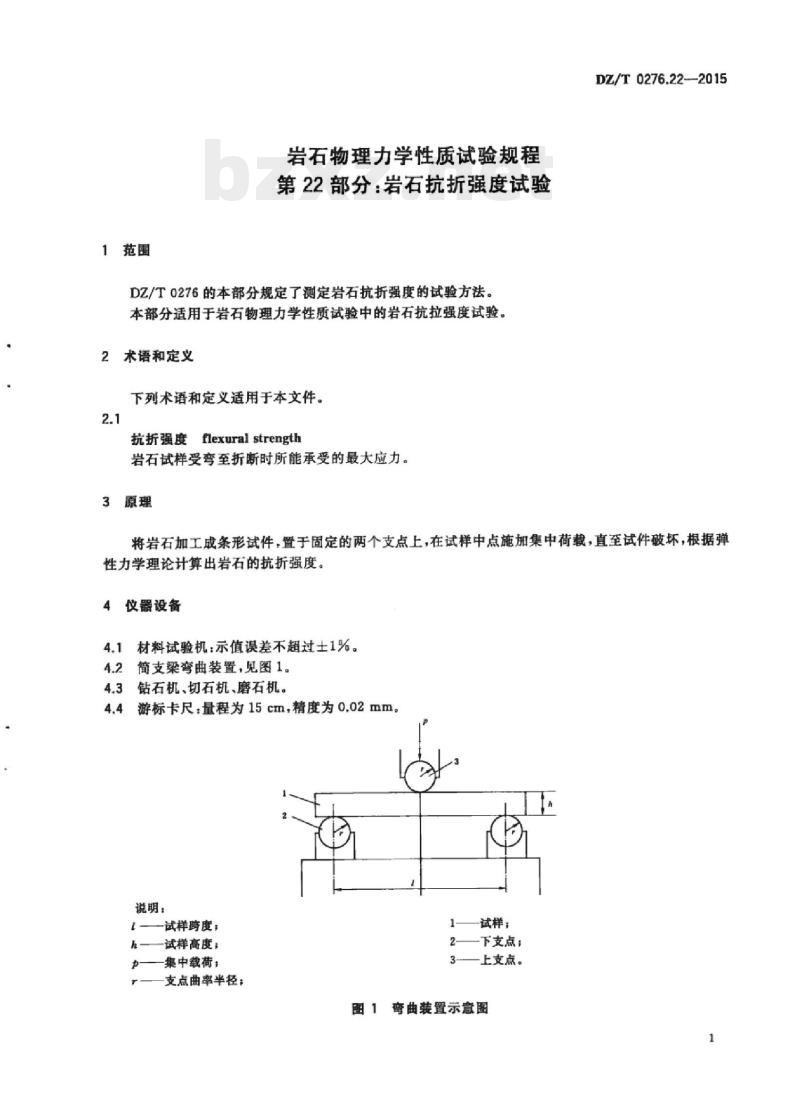

1范围
岩石物理力学性质试验规程
第22部分：岩石抗折强度试验
DZ/T0276的本部分规定了测定岩石抗折强度的试验方法。本部分适用于岩石物理力学性质试验中的岩石抗拉强度试验。2术语和定义
下列术语和定义适用于本文件。2.1
抗折强度flexuralstrength
岩石试样受弯至折断时所能承受的最大应力。3原理
DZ/T0276.22--2015
将岩石加工成条形试件，置于固定的两个支点上，在试样中点施加集中荷载，直至试件破坏，根据弹性力学理论计算出岩石的抗折强度。4仪器设备
4.1材料试验机：示值误差不超过土1%。4.2简支梁弯曲装置，见图1。
4.3钻石机、切石机、磨石机。
4.4游标卡尺，量程为15cm，精度为0.02mm。F
说明：
试样厨度！
一试样高度：
一集中载荷：
支点曲率半径：
1—试样：
2——下支点；
3—上支点。
图1弯曲装置示意图
DZ/T0276.22—2015
5试样
1每组试验试样不宜少于3块，标准试样尺寸为120mm×40mm×20mm。5.1
5.2制备试样时用的冷却液应为纯水，不应使用油液。5.3对遇水崩解和干缩湿胀的岩石，应采用干法制样。5.4试样的宽、高的充许偏差为士0.1mm，长度允许偏差为士1mm。5.5
受力的上、下两面应平行，相邻面应互相垂直。6试样上不应出现肉眼可见的裂纹。5.6
6试验步骤
6.1详细描述试样的岩性结构、纹理特征、端部和边角形态等：测量试样中部的宽和高。6.2在试验机上安装弯曲装置，调节两个下支点的间距为100mm，将试样放在弯曲装置的两个支点上，使加荷上支点对准试样跨度中心，其偏心度不得超过1mm。6.3选择试验机度盘，将指针调零，以小于0.2MPa/s的加载速度对试样均匀施加荷载，直至试样破坏，记下破坏荷载。
6.4试验过程记录内容和格式见表A.1。7试验结果整理
岩石的抗折强度按式（1）计算，取极差小于5%的3次试验结果的平均值报出，计算结果保留3位有效数字。
试样抗折强度，单位为兆帕（MPa）；试样的破坏荷载，单位为牛（N)；L——支点的跨距，单位为毫米(mm)：b试样的宽度，单位为毫米（mm）；h
试样的高度，单位为毫米（mm）。3pL
DZ/T0276.22—2015
DZ/T0276.22-2015
打印日期：2015年4月20日F002
中华人民共和国地质矿产
行业标准
岩石物理力学性质试验规程
第22部分：岩石抗折强度试验
DZ/T0276.22—2015
中国标推出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)网址spc.net.cn
总编室：(010)68533533发行中心：(010)51780238读者服务部：（010)68523946
中国标准出版社泰皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数11千字2015年3月第一版2015年3月第一次印刷书号：155066·2-28584定价16.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
