【QB轻工标准】 反射型照相灯泡

主题内容与适用范围www.bzxz.net

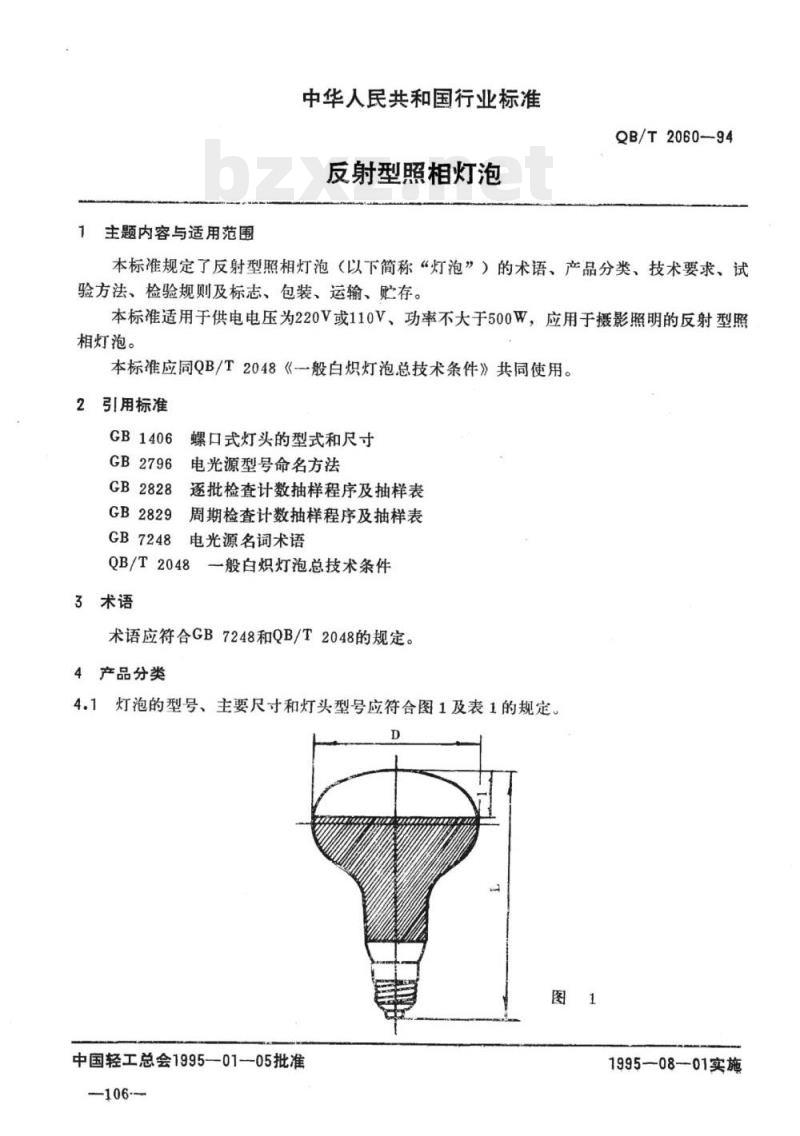

中华人民共和国行业标准
反射型照相灯泡
QB/T2060-94
本标准规定了反射型照相灯泡（以下简称“灯泡”）的术语、产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于供电电压为220V或110V、功率不大于500W，应用于摄影照明的反射型照相灯泡。
本标准应同QB/T2048《一般白炽灯泡总技术条件》共同使用。引用标准
GB1406
GB2796
GB2828
GB2829
GB7248
螺口式灯头的型式和尺寸
电光源型号命名方法
逐批检查计数抽样程序及抽样表周期检查计数抽样程序及抽样表电光源名词术语
QB/T2048
3术语
一般白炽灯泡总技术条件
术语应符合GB7248和QB/T2048的规定。4产品分类
4.1灯泡的型号、主要尺寸和灯头型号应符合图1及表1的规定D
中国轻工总会1995—01-05批准
1995—08-01实施
灯泡型号
（按GB2796）
ZXF110-500
ZXF220--500
注：1值为参考值，不作考核用。QB/T2060--94

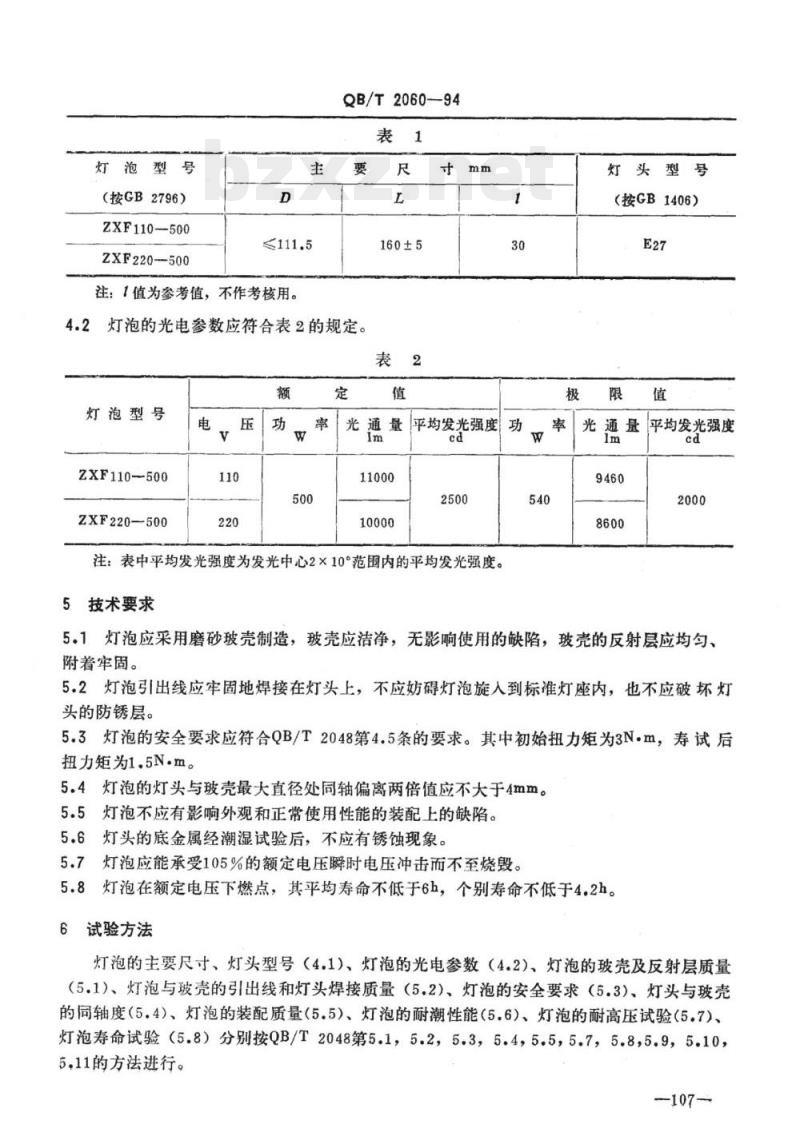

4.2灯泡的光电参数应符合表2的规定。灯泡型号
ZXF110-500
ZXF220—500
160±5
平均发光强度
光通量
注：表中平均发光强度为发光中心2×10°范围内的平均发光强度。5技术要求
灯头型号
（按GB1406）
光通量
平均发光强度
5.1灯泡应采用磨砂玻壳制造，玻壳应洁净，无影响使用的缺陷，玻壳的反射层应均匀、附着牢固。
5.2灯泡引出线应牢固地焊接在灯头上，不应妨碍灯泡旋人到标准灯座内，也不应破坏灯头的防锈层。
5.3灯泡的安全要求应符合QB/T2048第4.5条的要求。其中初始扭力矩为3N.m，寿试后扭力矩为1.5N.m。
5.4灯泡的灯头与玻壳最大直径处同轴偏离两倍值应不大于4mm。5.5灯泡不应有影响外观和正常使用性能的装配上的缺陷。5.6灯头的底金属经潮湿试验后，不应有锈蚀现象。5.7灯泡应能承受105%的额定电压瞬时电压冲击而不至烧毁。5.8灯泡在额定电压下燃点，其平均寿命不低于6h，个别寿命不低于4.2h。6试验方法
灯泡的主要尺寸、灯头型号（4.1）、灯泡的光电参数（4.2）、灯泡的玻壳及反射层质量（5.1）、灯泡与玻壳的引出线和灯头焊接质量（5.2）、灯泡的安全要求（5.3）、灯头与玻壳的同轴度（5.4)、灯泡的装配质量（5.5)、灯泡的耐潮性能（5.6)、灯泡的耐高压试验（5.7)、灯泡寿命试验（5.8）分别按QB/T2048第5.1，5.2，5.3，5.4，5.5，5.7，5.8，5.9，5.10，5.11的方法进行。
QB/T2060-94

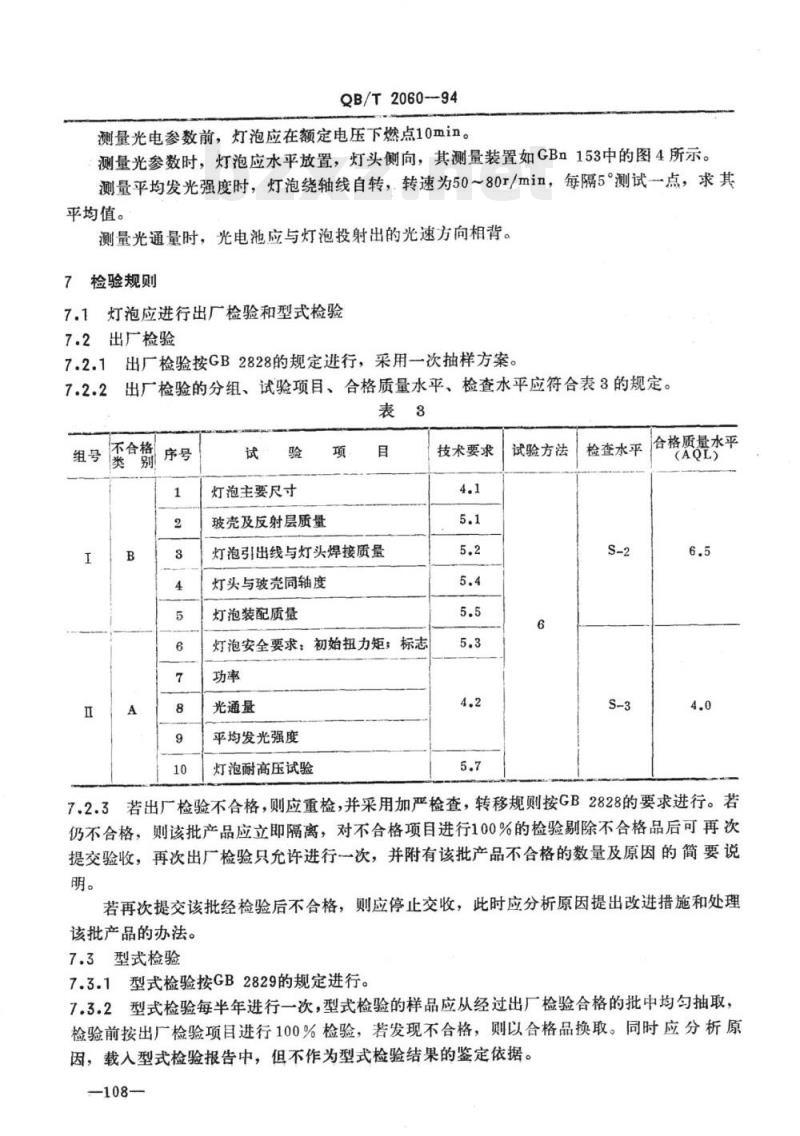

测量光电参数前，灯泡应在额定电压下燃点10min。测量光参数时，灯泡应水平放置，灯头侧向，其测量装置如GBn153中的图4所示。测量平均发光强度时，灯泡绕轴线自转，转速为50～80z/min，每隔5°测试一点，求其平均值。
测量光通量时，光电池应与灯泡投射出的光速方向相背。7检验规则
7.1灯泡应进行出厂检验和型式检验7.2出厂检验
7.2.1出厂检验按GB2828的规定进行，采用一次抽样方案。7.2.2
出厂检验的分组、试验项目、合格质量水平、检查水平应符合表3的规定。表8
不合格
灯泡主要尺寸
玻壳及反射层质量
灯泡引出线与灯头焊接质量
灯头与玻壳同轴度
灯泡装配质量
灯泡安全要求：初始扭力矩，标志功率
光通量
平均发光强度
灯泡耐高压试验
技术要求
试验方法
检查水平
合格质量水平
7.2.3若出厂检验不合格，则应重检，并采用加严检查，转移规则按GB2828的要求进行。若仍不合格，则该批产品应立即隔离，对不合格项目进行100%的检验剔除不合格品后可再次提交验收，再次出厂检验只允许进行一次，并附有该批产品不合格的数量及原因的简要说明。
若再次提交该批经检验后不合格，则应停止交收，此时应分析原因提出改进措施和处理该批产品的办法。
7.3型式检验
7.3.1型式检验按GB2829的规定进行。7.3.2型式检验每半年进行一次，型式检验的样品应从经过出厂检验合格的批中均匀抽取，检验前按出厂检验项目进行100%检验，若发现不合格，则以合格品换取。同时应分析原因，载入型式检验报告中，但不作为型式检验结果的鉴定依据。—108-
QB/T2060--94

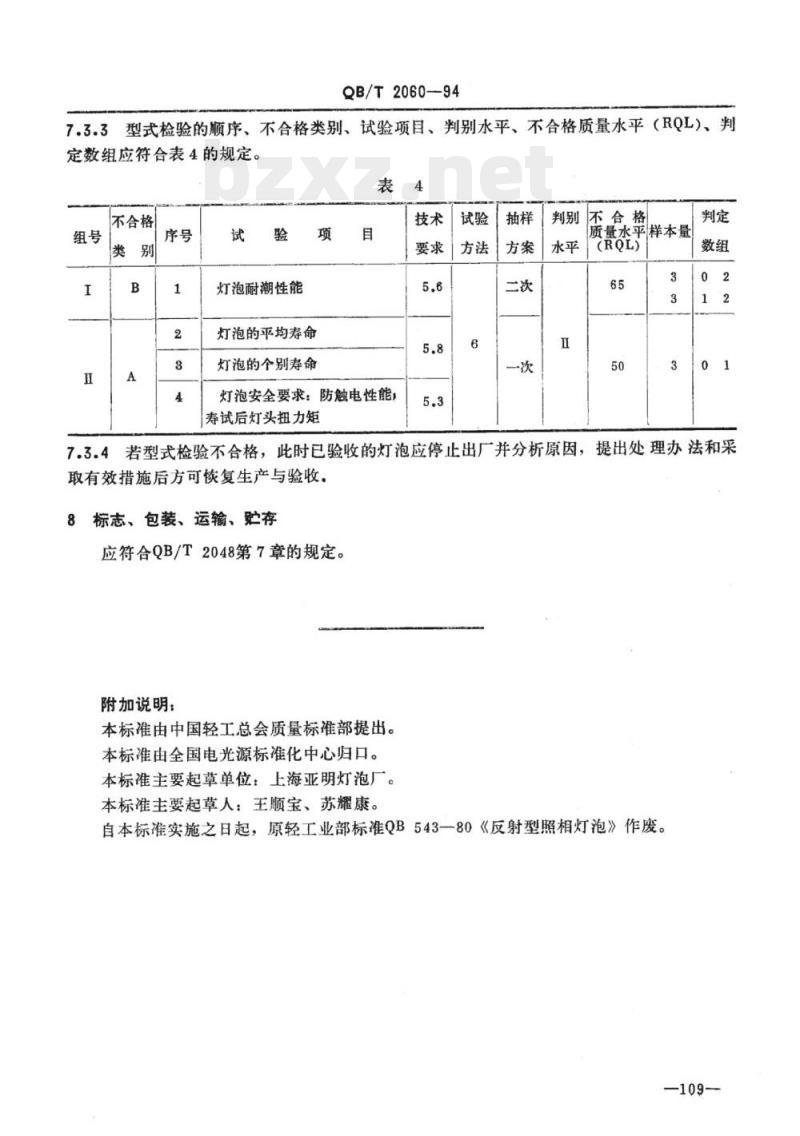

7.3.3型式检验的顺序、不合格类别、试验项目、判别水平、不合格质量水平（RQL）、判定数组应符合表4的规定。
不合格
灯泡耐潮性能
灯泡的平均寿命
灯泡的个别寿命
灯泡安全要求：防触电性能，
寿试后灯头扭力矩
还合格
质量水平样本量
7.3.4若型式检验不合格，此时已验收的灯泡应停止出厂并分析原因，提出处理办法和采取有效措施后方可恢复生产与验收。8标志、包装、运输、贮存
应符合QB/T2048第7章的规定。
附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国电光源标准化中心归口。本标准主要起草单位：上海亚明灯泡厂。本标准主要起草人：王顺宝、苏耀康。自本标准实施之日起，原轻工业部标准QB543一80《反射型照相灯泡》作废。-109-
