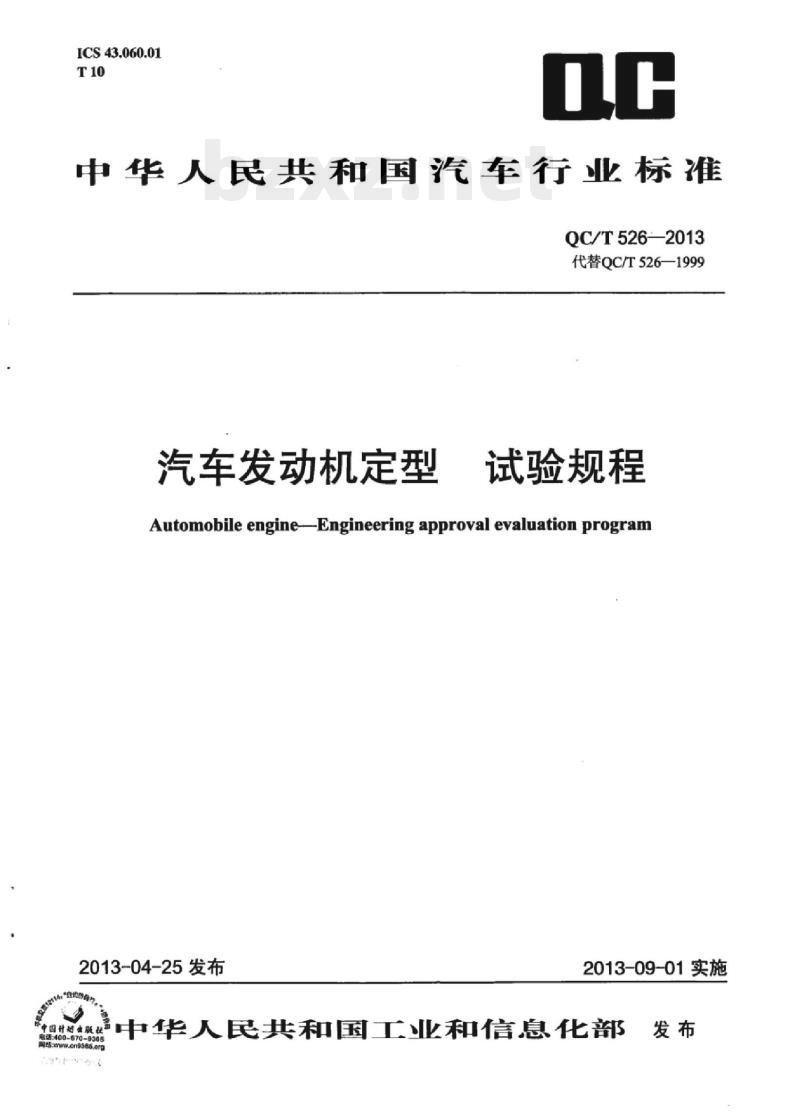

【QC汽车标准】 汽车发动机定型试验规程

ICS43.060.01
中华人民共和国汽车行业标准
QC/T526—2013
代替QC/T526—1999
汽车发动机定型
试验规程
Automobile engine--Engineering approval evaluation program2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布机定型试验规程观

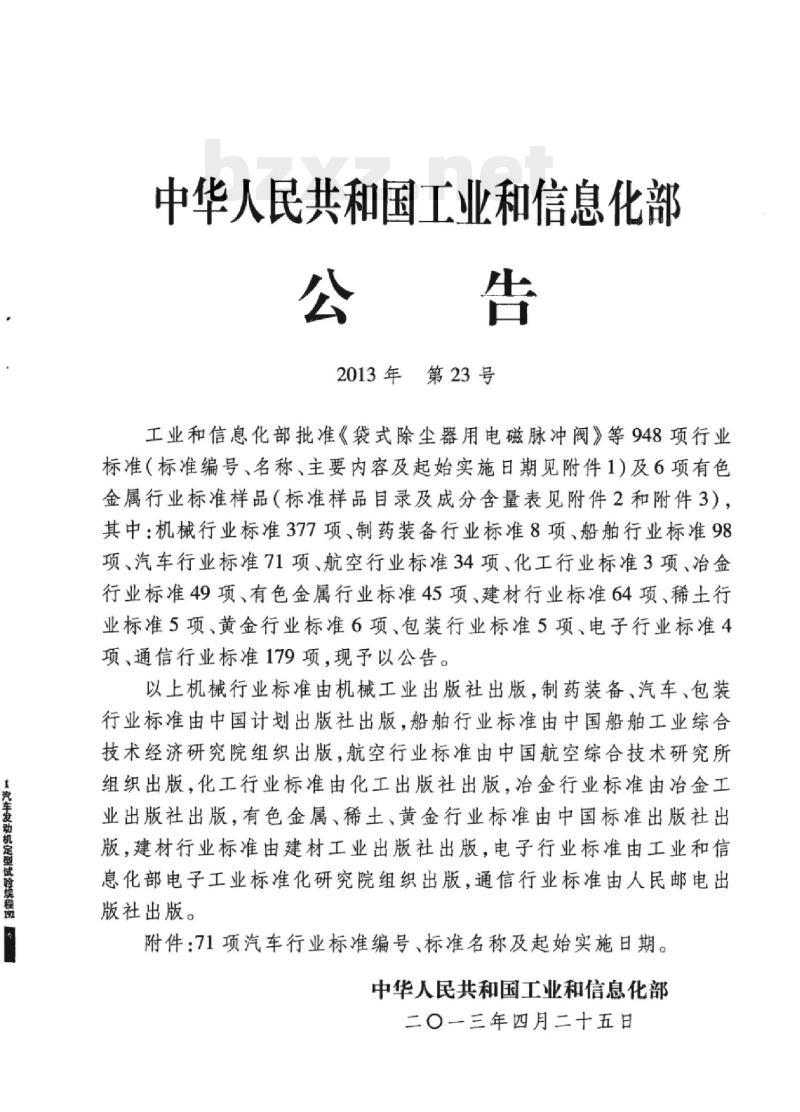

中华人民共和国工业和信息化部公告
2013年第23号
工业和信息化部批准《袋式除尘器用电磁脉冲阀》等948项行业标准（标准编号、名称、主要内容及起始实施日期见附件1）及6项有色金属行业标准样品（标准样品目录及成分含量表见附件2和附件3），其中：机械行业标准377项、制药装备行业标准8项、船舶行业标准98项、汽车行业标准71项、航空行业标准34项、化工行业标准3项、冶金行业标准49项、有色金属行业标准45项、建材行业标准64项、稀土行业标准5项、黄金行业标准6项、包装行业标准5项、电子行业标准4项、通信行业标准179项，现予以公告。以上机械行业标准由机械工业出版社出版，制药装备、汽车、包装行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，治金行业标准由冶金工业出版社出版，有色金属、稀土、黄金行业标准由中国标准出版社出版，建材行业标准由建材工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：71项汽车行业标准编号、标准名称及起始实施日期。中华人民共和国工业和信息化部二〇一三年四月二十五日

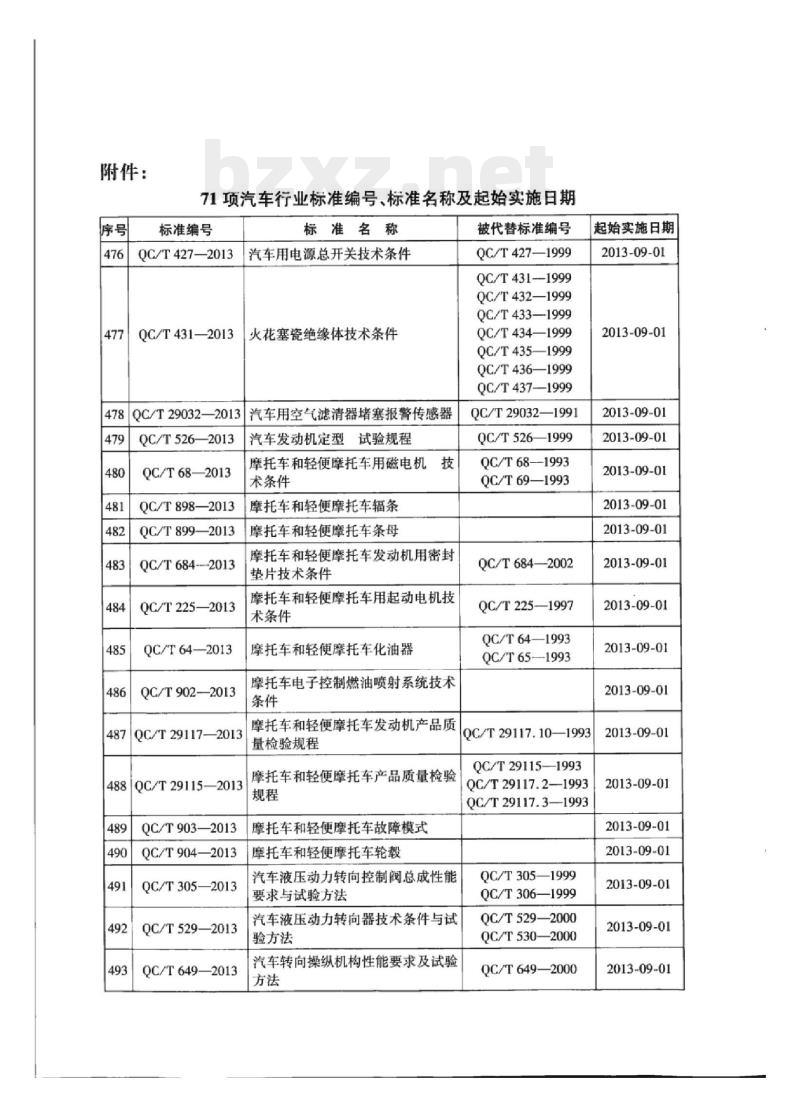

附件：
71项汽车行业标准编号、标准名称及起始实施日期标准编号
标准名称
QC/T427—2013汽车用电源总开关技术条件QC/T431—2013
478QC/T29032—2013
QC/T526—2013
QC/T682013
QC/T898—2013
QC/T899—2013
QC/T684--2013
QC/T225—2013
QC/T64—2013
QC/T902-—2013
487QC/T29117—2013
488QC/T29115—2013
QC/T903—2013
QC/T904—2013
OC/T305—2013
QC/T529—2013
QC/T649—2013
火花塞瓷绝缘体技术条件
汽车用空气滤清器堵塞报警传感器汽车发动机定型试验规程
摩托车和轻便摩托车用磁电机
术条件
摩托车和轻便摩托车辐条
摩托车和轻便摩托车条母
摩托车和轻便摩托车发动机用密封垫片技术条件
摩托车和轻便摩托车用起动电机技术条件
摩托车和轻便摩托车化油器
摩托车电子控制燃油喷射系统技术条件
摩托车和轻便摩托车发动机产品质量检验规程
摩托车和轻便摩托车产品质量检验规程
摩托车和轻便摩托车故障模式
摩托车和轻便摩托车轮毂
汽车液压动力转向控制阀总成性能要求与试验方法
汽车液压动力转向器技术条件与试验方法
汽车转向操纵机构性能要求及试验方法
被代替标准编号
QC/T427—1999
QC/T431—1999
QC/T432—1999
QC/T433—1999
QC/T434—1999
QC/T435—1999
QC/T436—1999
QC/T437—1999
QC/T29032—1991
QC/T526—1999
QC/T68-—1993
QC/T69—1993
QC/T684—2002
QC/T225—1997
QC/T64—1993
QC/T65—-1993
OC/T29117.10—1993
QC/T29115—1993
QC/T29117.2-—1993
QC/T29117.3—1993bzxZ.net
QC/T305—1999
QC/T306—1999
QC/T529—2000
QC/T530—2000
QC/T649—2000
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
汽车发动机定型试险规程0

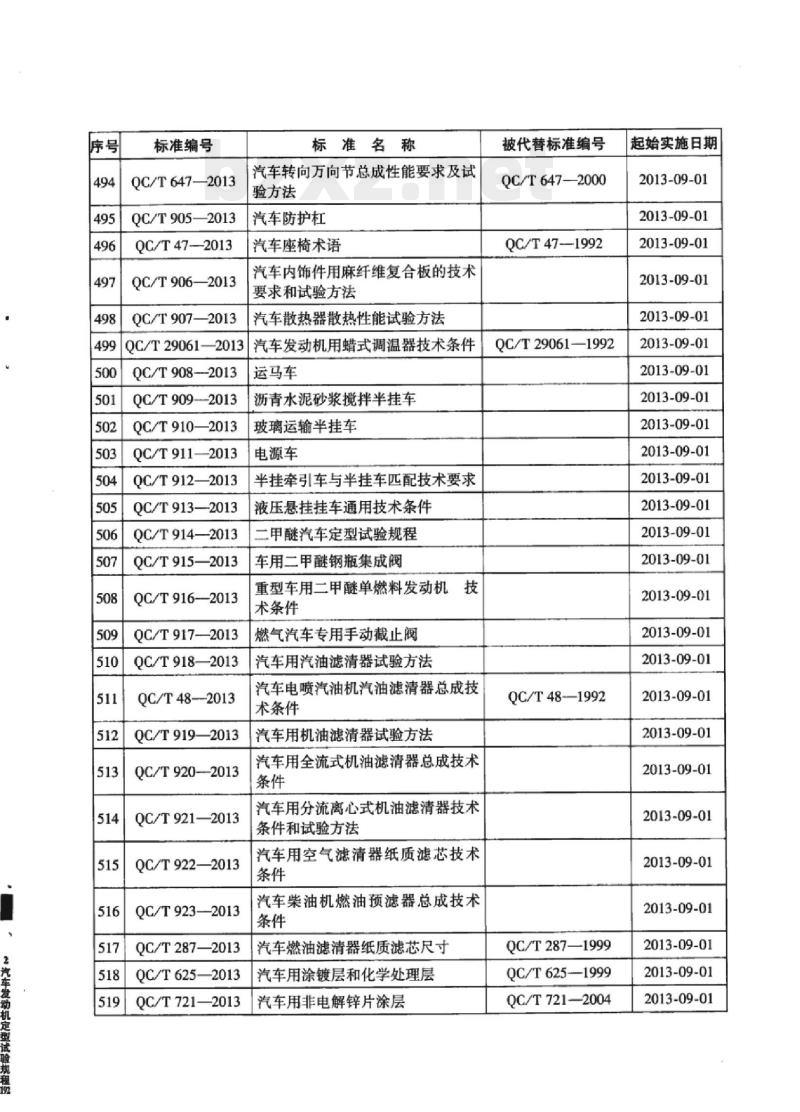

标准编号
QC/T647—2013
QC/T905—2013
QC/T47—2013
QC/T906—2013
QC/T907-
QC/T29061+
QC/T908-
QC/T909
QC/T910-
QC/T911
QC/T912-
QC/T913—2013
QC/T914—2013
QC/T915—2013
QC/T916-2013
QC/T917-2013
QC/T918—2013
QC/T48-2013
QC/T919—2013
QC/T920—2013
QC/T921—2013
QC/T922—2013
QC/T923—2013
QC/T287-
QC/T625-
QC/T721-
标准名称
汽车转向万向节总成性能要求及试验方法
汽车防护杠
汽车座椅术语
汽车内饰件用麻纤维复合板的技术要求和试验方法
汽车散热器散热性能试验方法
汽车发动机用蜡式调温器技术条件运马车
沥青水泥砂浆搅拌半挂车
玻璃运输半挂车
电源车
半挂牵引车与半挂车匹配技术要求液压悬挂挂车通用技术条件
二甲醚汽车定型试验规程
车用二甲醚钢瓶集成阀
重型车用二甲醚单燃料发动机技术条件
燃气汽车专用手动截止阀
汽车用汽油滤清器试验方法
汽车电喷汽油机汽油滤清器总成技术条件
汽车用机油滤清器试验方法
汽车用全流式机油滤清器总成技术条件
汽车用分流离心式机油滤清器技术条件和试验方法
汽车用空气滤清器纸质滤芯技术条件
汽车柴油机燃油预滤器总成技术条件
汽车燃油滤清器纸质滤芯尺寸
汽车用涂镀层和化学处理层
汽车用非电解锌片涂层
被代替标准编号
QC/T6472000
QC/T47—1992
QC/T29061—1992
QC/T48—1992
QC/T287—1999
QC/T625
QC/T721—2004
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
标准编号
QC/T927—2
QC/T518—2013
QC/T401—2013
QC/T369—2013
QC/T370—2013
525QC/T621.1——2013
526QC/T621.2—2013
OC/T621.3—2013
QC/T624—2013
QC/T378—2013
QC/T400—2013
QC/T405—2013
QC/T928—2013
QC/T929—2013
QC/T930—2013
QC/T931—2013
QC/T599—2013
QC/T403—2013
QC/T379—2013
QC/T404—2013
QC/T381—2013
QC/T618—2013
QC/T383—2013
QC/T399—2013
QC/T402—2013
QC/T925—2013
QC/T926—2013
标准名称
法兰连接器
汽车用螺纹紧固件紧固扭矩
卡套式锥螺纹直角接头体
多管夹片
单管夹片
钢带式弹性软管夹箍
型式、尺寸和材料
钢带式弹性软管夹箍
技术条件
钢带式弹性软管夹箍
夹箍用软管和接管
橡胶堵塞
内六角锥形螺塞
第1部分：
第2部分：
第3部分：
卡套式锥螺纹直角三通接头体
扩口式锥螺纹三通管接头体
中间固定式塑料管线夹
端固定式塑料管线夹
波纹管用夹箍
强力软管夹箍
端面凸焊螺栓
扩口式锥螺纹直通管接头体
方头锥形螺塞
扩口式锥螺纹直角管接头体
六角头锥形螺塞
嵌装塑料螺母技术条件
六角头锥形磁性螺塞
卡套式锥螺纹直通接头体
卡套式锥螺纹三通接头体
超级电容电动城市客车定型试验规程
轻型混合动力电动汽车（ISG型）用动力单元可靠性试验方法
被代替标准编号
QC/T518—2007
QC/T401—1999
QC/T369—1999
QC/T370—1999
QC/T621——1999
QC/T624—1999
QC/T378—1999
QC/T400—1999
QC/T405—1999
QC/T599—1999
QC/T403—1999
QC/T379—1999
QC/T404—1999
QC/T381—1999
QC/T618—1999
QC/T383—1999
QC/T399—1999
QC/T402—1999
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
规范性引用文件
3术语和定义
4实施条件
5定型试验项目…
6定型试验程序
定型试验的评定
8试验报告
附录A（规范性附录）
发动机系族
QC/T526—2013
QC/T526—2013
本标准按照GB/T1.1—2009给出的规则起草，在QC/T526—1999《汽车发动机定型试验规程》长期使用经验的基础上，参考国外的相关技术资料修订而成。本标准代替QC/T526—1999《汽车发动机定型试验规程》，与QC/T526—1999相比，主要技术内容变化如下：
一拓展了标准适用范围，适用于乘用车、商用车的水冷发动机，其中包括点燃式发动机及压燃式发动机，适用于燃用汽油、柴油、天然气、液化石油气、醇类等燃料的发动机。删除了原标准对“重大改进的汽车发动机”的定义，增加了“基础发动机”和“发动机系族”的定义，增加了规范性附录A发动机系族。对原标准“实施条件”的内容作了简化和修改，明确规定了“定型试验汽车发动机的技术要求和定型试验类别及台次”。
删除了原标准“组织与领导”章节，修改了“定型试验评定”的内容。修订了原标准“定型试验项目”的内容，明确新设计或改进的汽车发动机（基本型）和发动机系族的定型试验项目由强制性标准检测、发动机台架性能试验和可靠性试验三部分组成”。本标准简化定型流程，突出发动机强制性检测和台架试验的重点，更为合理。修改了原标推“定型试验程序”的内容，属试验方法的内容并人本标准“定型项目”中，并明确了定型试验中应终止试验的情况。-增加了“试验报告”一章，规定了试验报告的内容。并要求在试验报告中作出结论。本标准的附录A是规范性附录。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：东风汽车有限公司、东风商用车技术中心、东风汽车公司技术中心。本标准主要起草人：殷勇、饶如麟、吴新潮、鲍东辉、顾善愚、阳松林。本标准所代替标准的历次版本发布情况为：-QC/T526-1999；
JBn3745—1984。
1范围
汽车发动机定型
试验规程
QC/T5262013
本标准规定了新设计或改进的汽车发动机（基础机）和发动机系族进行定型试验时所应遵循的试验规程，包括定型试验的实施条件、试验项目、试验程序、试验评定和报告内容。本标准适用于乘用车和商用车用点燃式及压燃式水冷发动机，包括燃用汽油、柴油、天然气，石油气和醇类等燃料的发动机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1859往复式内燃机辐射的空气噪声测量工程法及简易法GB3847车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法GB11340装用点燃式发动机重型汽车曲轴箱污染物排放限值及测量方法GB14762
重型车用汽油发动机与汽车排气污染物排放限值及测量方法（中国Ⅲ、IV阶段）GB14763
装用点燃式发动机重型汽车燃油蒸发污染物排放限值及测量方法GB15089
机动车辆及挂车分类
GB17691车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法GB/T17692汽车用发动机净功率测试方法7汽车发动机性能试验方法
GB/T18297
GB18352.3—2005轻型汽车污染物排放限值及测量方法（中国Ⅲ、IV阶段）GB/T19055汽车发动机可靠性试验方法GB/T19233轻型汽车燃料消耗量试验方法GB19578乘用车燃料消耗量限值
GB20997轻型商用车辆燃料消耗量限值3术语和定义
下列术语和定义适用于本文件
基础发动机thebasictypeofengine新设计或改进的发动机系族中，额定功率和最大扭矩最大的机型。3.2
发动机系族engine strain
与基础发动机相对，其发动机参数、主要特征和主要性能指标满足附录A的发动机族类，仅适用1
QC/T526—2013
于发动机台架可靠性试验。
4实施条件
4.1定型试验汽车发动机的技术要求4.1.1定型试验的发动机应符合设计图样和技术条件的技术要求。4.1.2定型试验的发动机所装附件应由生产厂交验合格证书。4.1.3定型试验前，应提供下列文件：按规定程序批准的设计任务书及技术条件：a）
发动机的装配调整规范和使用维护简要说明：b)
相关试验报告（包括关键零部件总成试验、机械开发试验等）；c
d）其他认为需要的资料和技术文件。4.2定型试验类别及台次
定型试验类别及台次按表1的规定。定型试验类别及台次
排放测试
油耗测试
噪声测试
定型试验发动机台数不得少于2台，允许重复使用。5定型试验项目
5.1总则
台架性能试验
台架可靠性试验
新设计或改进的汽车发动机（基础机）和发动机系族的定型试验项目由强制性标准检测、发动机台架性能试验和可靠性试验三部分组成。制造厂至少应完成上述项目，亦可进行制造厂认为需要的其他试验项目。
5.2排放、噪声、油耗检测
5.2.1排放测试。
5.2.1.1压燃式发动机可见污染物测试方法按GB3847的规定进行；5.2.1.2压燃式发动机排气污染物的测试方法按GB17691的规定进行；5.2.1.3对用于轻型汽车的发动机，应提交按GB18352.3—2005进行的排放达标的试验报告。5.2.1.4对用于重型汽车的点燃式发动机，其污染物排放测试按表2的规定进行。表2用于重型汽车的点燃式发动机污染物排放测试规定排放测试要求
排气排放
曲轴箱污染物排放
蒸发污染物排放
汽油机
GB14762
GB11340
GB14763
发动机类型
单一燃料气体发动机
GB17691
GB11340
汽油及气体燃料双燃料发动机
GB17691
GB11340/仅适用汽油
GB14763/仅对汽油
5.2.2噪声测试。
QC/T526—2013
发动机的噪声测试按CB/T1859的规定进行，两用燃料发动机应在分别燃用两种燃料条件下进行。
5.2.3燃油消耗量测试。
装用乘用车的发动机，应提交满足GB19578规定的测试报告；装用轻型商用汽车的发动机，应提交按GB/T19233进行，满足GB20997规定的测试报告。5.3发动机台架性能试验
发动机净功率试验按GB/T17692的规定进行；其他性能试验按GB/T18297的规定进行。5.4发动机台架可靠性试验
5.4.1系族内的发动机只需做基础发动机的台架可靠性试验。5.4.2发动机台架可靠性试验按GB/T19055的规定，在至少两台样机上，其中至少一台用于负荷试验，一台用于冷热冲击试验。发动机装车类别、试验规范及运行持续时间见表3。表3不同最大总质量汽车发动机可靠性试验规范及持续运行时间装机的车辆分类
汽车最大总质量≤3500kg
3500kg<汽车最大总质量≤12000kg汽车最大总质量>12000kg
交变负荷
负荷试验规范
混合负荷
全速全负荷
冷热冲击试验规范
5.4.3两用燃料发动机可靠性试验按照GB/T19055有关规定进行。试验期间，燃用代用燃料运行每隔8h转换燃用汽油20min，时间计人可靠性考核时间。5.4.4双燃料发动机可靠性试验时，按设计任务书规定的掺烧比例进行可靠性试验。5.4.5可靠性试验时所燃用燃料的标号应按制造厂规定。6定型试验程序
6.1按本标准规定的定型试验项目编制试验大纲；6.2对定型试验发动机进行检查验收，登记发动机号；6.3按制造厂规定进行磨合试验；6.4按试验大纲规定的试验项目组织定型试验；6.5在试验过程中发现发动机运转不正常或其基本性能达不到定型试验的要求时，应暂停试验。经查明原因，排除故障，达到要求后方可继续进行试验。6.6在试验过程中出现如下情况应终止试验：a）需要做较大变更才能符合强制性标准检测项目的要求；b）需要做较大变更才能符合设计任务书规定的性能要求；c）凡出现机体、缸盖、曲轴、连杆、活塞、凸轮轴、气门等零件的断或裂，或燃油电控喷射系统、增压器中影响性能的主要零件需要更换；3
QC/T526-2013
d）试验单位认为必须终止试验的其他情况。7定型试验的评定
7.1发动机的强制性检测项目由国家认定的质量监督检验中心出具检验报告进行评定。7.2发动机的主要性能指标按设计任务书的规定进行评定。7.3发动机台架可靠性按GB/T19055附录A的规定进行评定。7.4对发动机定型试验作出结论。8试验报告
8.1定型试验结束后，编写定型试验报告。8.2定型试验报告主要内容如下：试验任务来源；
试验目的；
试验对象：试验发动机技术参数按CB/T18297附录A“点燃机主要参数表或附录B\压燃机主要参数表”的内容填写，并附加图形、照片及必要的说明；d）
试验项目；
试验结果；
定型试验的评定，按本标准第7章要求；结论：根据试验结果和评定，对该发动机定型试验作出通过、基本通过或不通过的结论；对基本通过的发动机，应提出改进和补充试验的建议。
