【QC汽车标准】 汽车转向盘技术要求及试验方法

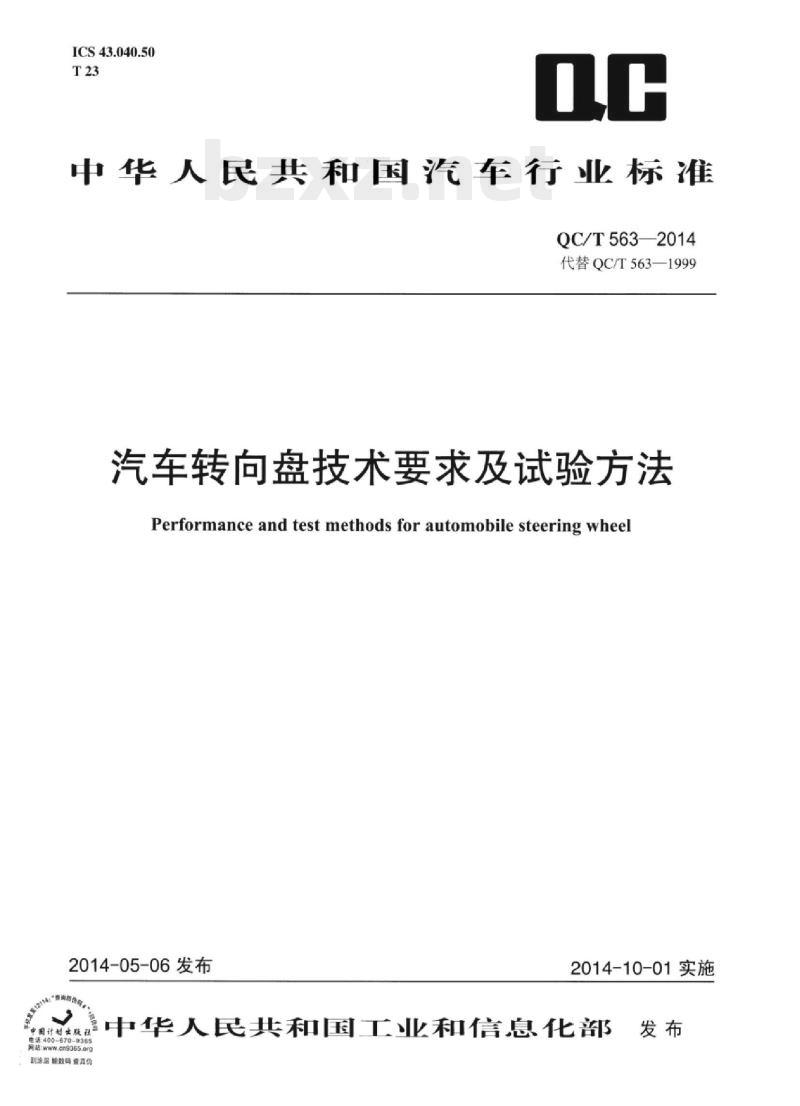

ICS43.040.50
中华人民共和国汽车行业标准
QC/T563—2014
代替QC/T563—1999
汽车转向盘技术要求及试验方法Performance and test methods for automobile steering wheel2014-05-06发布
计制出版
副涂层输数码查真伪
2014-10-01实施
中华人民共和国工业和信息化部发布

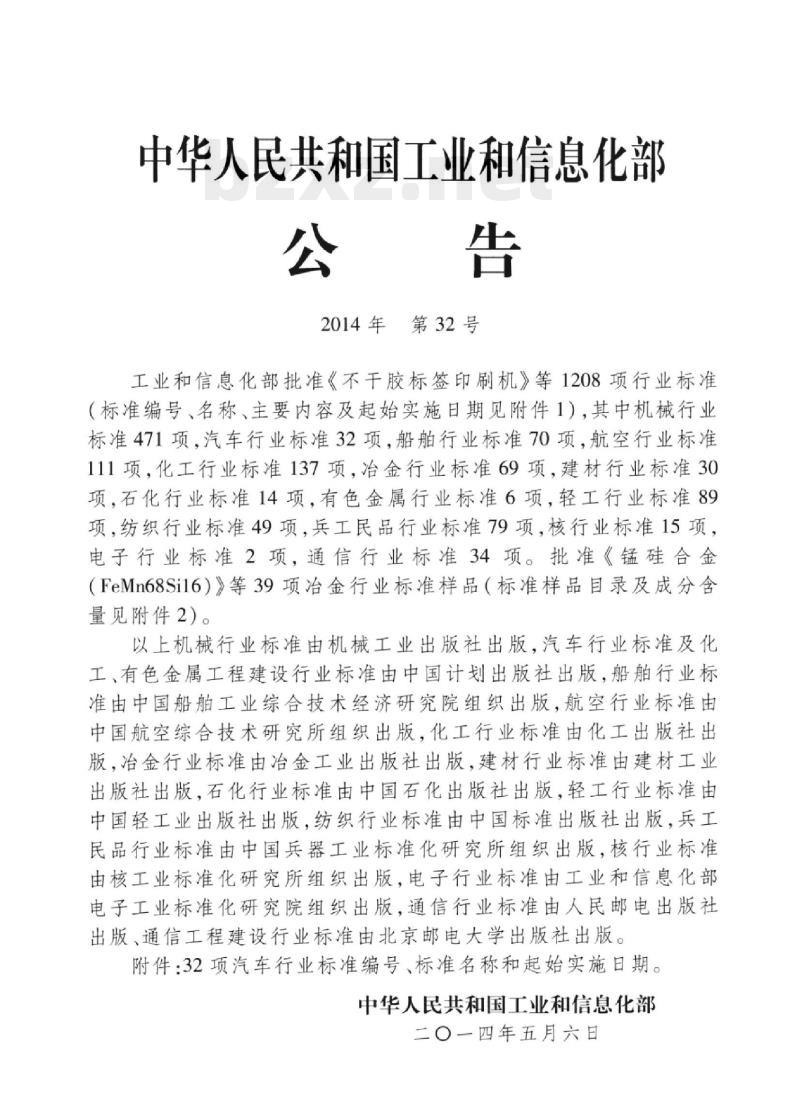

中华人民共和国工业和信息化部公告
2014年第32号
工业和信息化部批准《不干胶标签印刷机》等1208项行业标准（标准编号、名称、主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，冶金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Si16）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2）。
以上机械行业标准由机械工业出版社出版，汽车行业标准及化工、有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，治金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标准由中国兵器工业标准化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。附件：32项汽车行业标准编号、标准名称和起始实施日期。中华人民共和国工业和信息化部二〇一四年五月六日

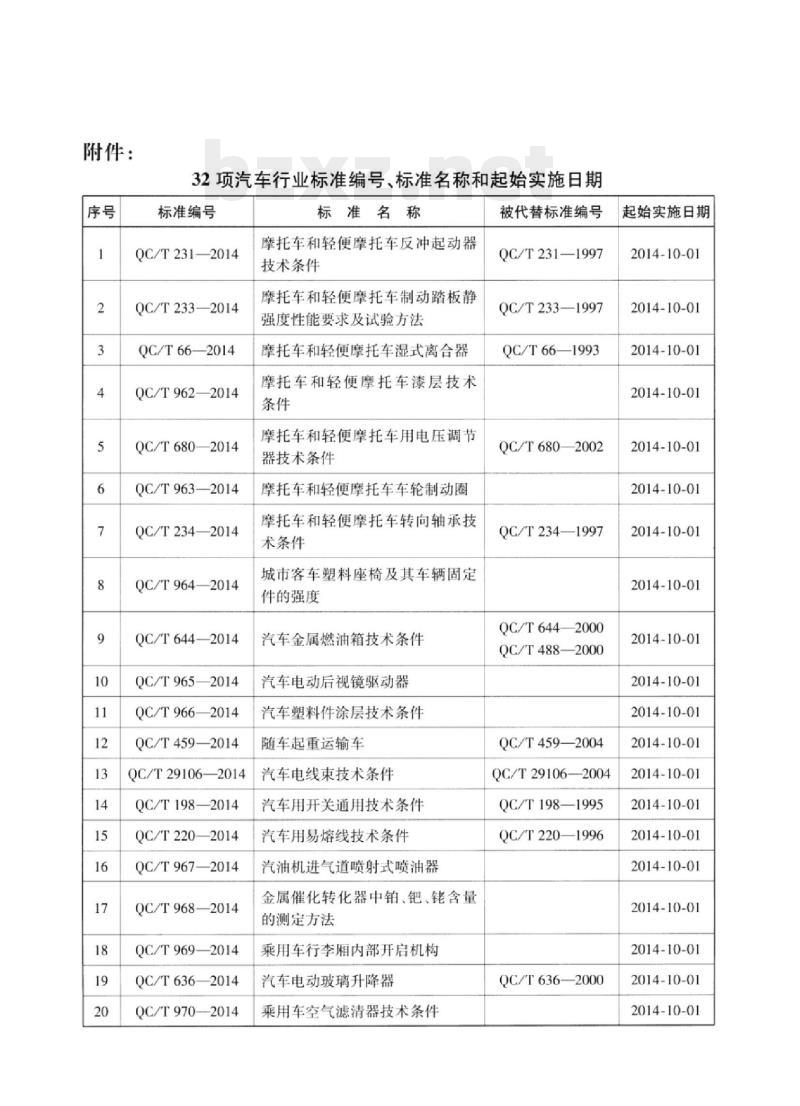

附件：
32项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T231—2014
QC/T233—2014
QC/T66—2014
QC/T962—2014
QC/T6802014
QC/T963—2014
QC/T234—2014
QC/T964—2014
QC/T644-2014
QC/T9652014
QC/T966—2014
QC/T459—2014
QC/T29106—2014
QC/T198—2014
QC/T220
QC/T967—2014
QC/T968—2014
QC/T969—2014
QC/T636—2014
QC/T970—2014
标准名称
摩托车和轻便摩托车反冲起动器技术条件
摩托车和轻便摩托车制动踏板静强度性能要求及试验方法
摩托车和轻便摩托车湿式离合器摩托车和轻便摩托车漆层技术
摩托车和轻便摩托车用电压调节器技术条件
摩托车和轻便摩托车车轮制动圈摩托车和轻便摩托车转向轴承技术条件
城市客车塑料座椅及其车辆固定件的强度
汽车金属燃油箱技术条件
汽车电动后视镜驱动器
汽车塑料件涂层技术条件
随车起重运输车
汽车电线束技术条件
汽车用开关通用技术条件
汽车用易熔线技术条件
汽油机进气道喷射式喷油器
金属催化转化器中铂、钯、含量的测定方法
乘用车行李厢内部开启机构
汽车电动玻璃升降器
乘用车空气滤清器技术条件
被代替标准编号
QC/T231—1997
QC/T233—1997
QC/T66—1993
QC/T6802002
QC/T234—1997
QC/T6442000
QC/T488—2000
QC/T459—2004
QC/T29106—2004
QC/T198—1995
QC/T220—1996
QC/T636—2000
起始实施日期
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01

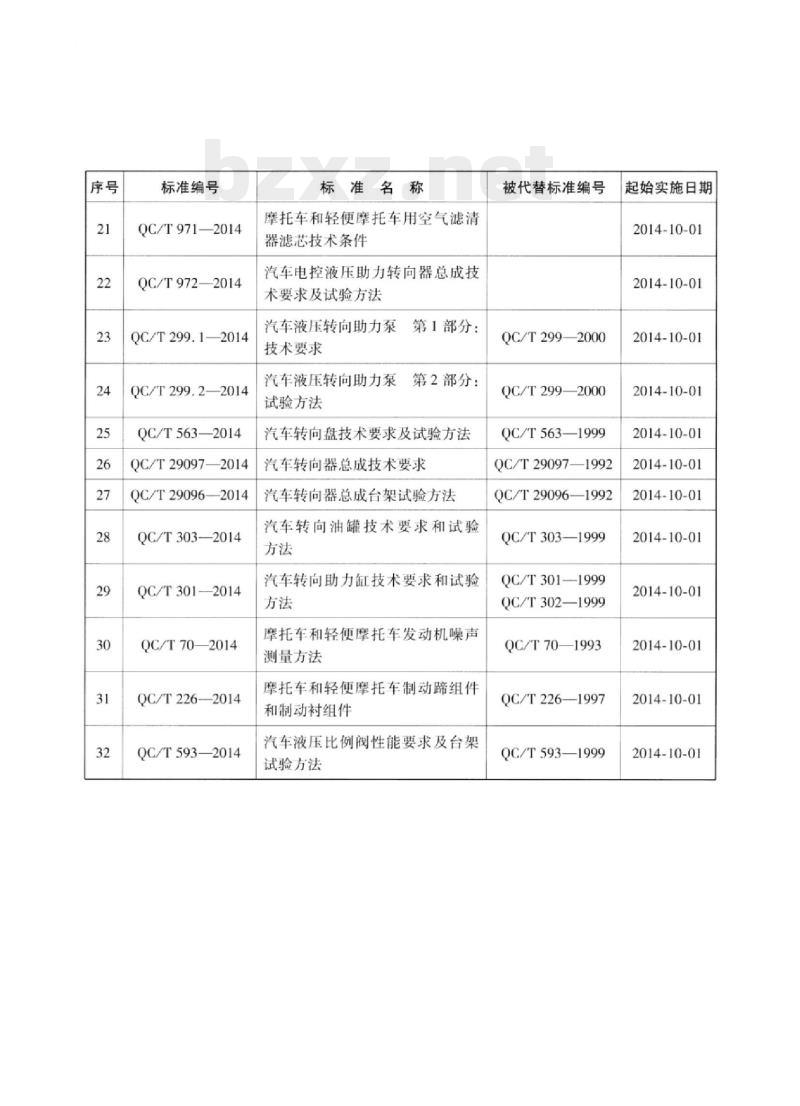

标准编号
QC/T971—2014
QC/T972—2014
QC/T299.1—2014
QC/T299.2—2014
QC/T563—2014
QC/T29097—2014
QC/T29096—2014
QC/T303—2014
QC/T301—2014
QC/T70—2014
QC/T226—2014
QC/T593—2014
标准名称
摩托车和轻便摩托车用空气滤清器滤芯技术条件
汽车电控液压助力转向器总成技术要求及试验方法
汽车液压转向助力泵第1部分：
技术要求
汽车液压转向助力泵
试验方法
第2部分：
汽车转向盘技术要求及试验方法汽车转向器总成技术要求
汽车转向器总成台架试验方法
汽车转向油罐技术要求和试验
汽车转向助力缸技术要求和试验方法
摩托车和轻便摩托车发动机噪声测量方法
摩托车和轻便摩托车制动蹄组件和制动衬组件
汽车液压比例阀性能要求及台架试验方法
被代替标准编号
QC/T2992000
QC/T299—2000
QC/T563—1999
QC/T29097—1992
QC/T29096—1992
QC/T303—1999
QC/T301—1999
QC/T302—1999
QC/T70—1993
QC/T226—1997
QC/T593—1999
起始实施日期
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01

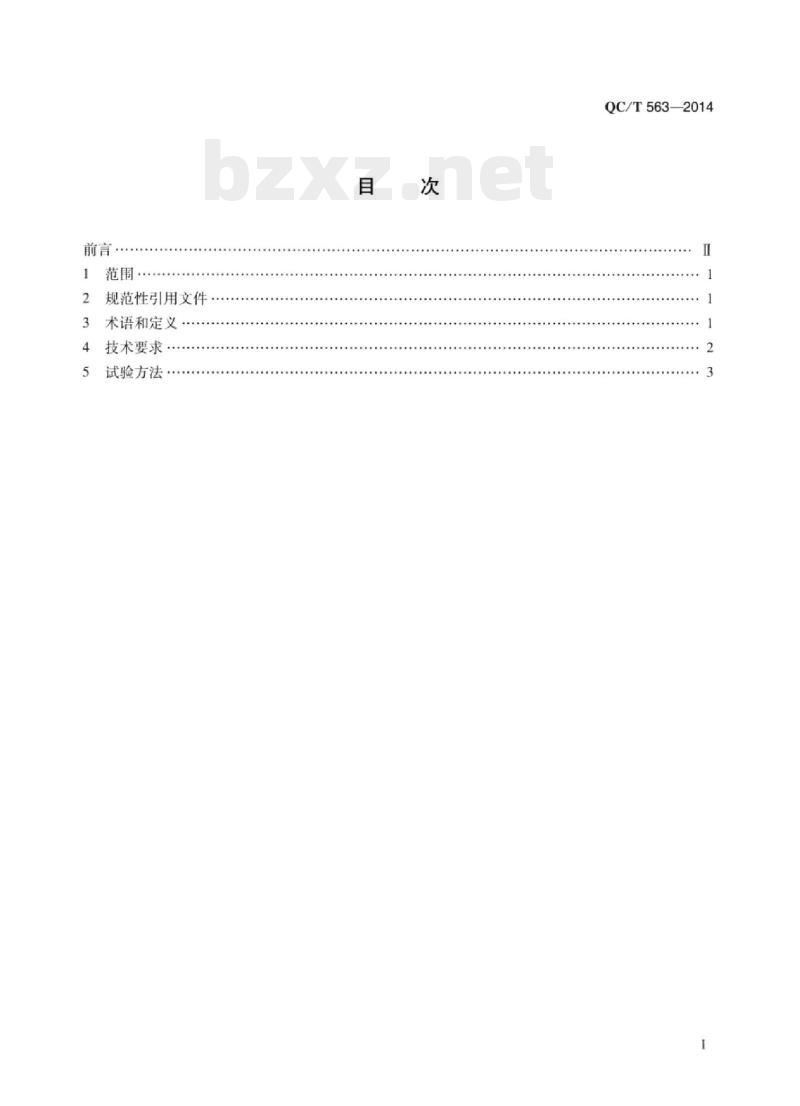

范围·
规范性引用文件
术语和定义
技术要求
试验方法…
QC/T563—2014
...t..
QC/T563—2014
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规定起草。
本标准代替QC/T563—1999《汽车转向盘试验方法》。本标准与QC/T563—1999相比，主要技术差异如下：
修改了标准名称：
一增加了范围（见第1章）：
增加了规范性引用文件（见第2章）；增加了术语和定义（见第3章）；一增加了对转向盘的一般要求（见4.1）：修改了转向盘外观质量的要求（见4.2）；修改了转向盘尺寸及偏差的要求（见4.3）：修改了表面硬度的要求，改为邵尔L型硬度（见4.4）；增加了气味性要求（见4.4）：
修改了耐冷热交变性的试验条件（见5.8）：增加了耐汗液性要求（见4.4）：修改了老化试验的要求，改为耐光色牢度（见4.4）；修改了摩擦试验的要求，改为耐摩擦色牢度（见4.4）；增加了燃烧特性的要求（见4.4）；修改了轴向力试验的要求，改为弯曲性能（见4.4）；增加了转向盘的疲劳性能要求（见4.5）；增加了转向盘的触点疲劳电压降要求（见4.5）。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：中国第一汽车股份有限公司技术中心，中国汽车工程研究院有限公司、金兴汽车内饰股份有限公司、镇江欣亚汽车部件有限公司、临胸弘泰汽车配件有限公司。本标准主要起草人·黄忆南，颜尧，杨兆国周宇飞温圣韩国跃张欣吕科震本标准所代替标准的历次版本发布情况为：-JB3979—1985
QC/T563—1999。
1范围
汽车转向盘技术要求及试验方法本标准规定了汽车转向盘技术要求及试验方法。本标准适用于汽车转向盘。
2规范性引用文件
QC/T563—2014
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T250纺织品色牢度试验评定变色用灰色样卡GB/T251
纺织品色牢度试验评定沾色用灰色样卡GB/T3920纺织品色牢度试验耐摩擦色牢度GB8410
汽车内饰材料的燃烧特性
GB11121
汽油机油
GB11557
防止汽车转向机构对驾驶员伤害的规定GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯GB/T19949.2道路车辆安全气囊部件第2部分：安全气囊模块试验CB/T19949.3道路车辆安全气囊部件第3部分：气体发生器总成试验QC/T198汽车用开关通用技术条件QC/T703—2004汽车转向盘聚氨酯泡沫包覆层技术条件QC/T704汽车转向盘聚氨酯泡沫包覆层整体硬度试验方法3术语和定义
下列术语和定义适用于本标准。3.1
转向盘（方向盘）9
steering wheel
驾驶员改变和保持汽车行驶方向的部件。3.2
轮缘steeringwheelrim
驾驶员手直接操作的转向盘圆环形部分，是能承受外力、具有一定刚度和强度的零件。3.3
轮毂steeringwheel hub
连接转向轴和转向盘的零件。
QC/T563—2014
轮辐steeringwheelspoke
连接轮缘和轮毂的零件。
4技术要求
4.1一般要求
转向盘材料在首次认可时供应商应向用户提供材料供应商出具的材料安全数据清单（MSDS）。转向盘如包覆泡沫塑料时应为聚醚型聚氨酯泡沫，且不含全卤化烃类介质，并符合人体卫生要求。转向盘由轮缘、轮毂和轮辐构成，在转向盘上配有电器开关及按钮等操纵机构，在轮缘、轮毂和轮辐的中心部位由金属骨架加强，其外部包覆有一层塑料或其他材料。转向盘总成防止对驾驶员伤害的规定应符合GB11557的要求转向盘上附属的电器开关及按钮等零部件应符合QC/T198的要求。如转向盘上配有安全气囊，则相关试验应符合GB/T19949.2及GB/T19949.3的要求。4.2外观质量
转向盘表面应质地均勾，表面颜色及花纹应均勾一致，不允许有毛刺、凸起、凹陷、飞边、孔眼、裂纹及杂质等缺陷存在。颜色按图样或比色图表指示的颜色色板，花纹按图样或有关技术文件的规定。4.3尺寸及偏差
转向盘的尺寸及偏差应符合图样或有关技术文件的规定。4.4性能要求
性能要求符合表1的规定。
性能要求
检验项目
邵尔L型硬度
气味性，级
耐高温性
耐低温性
耐冷热交变性
耐溶剂性
耐汗液性
耐光色牢度，级
耐摩擦色牢度，级
燃烧特性，mm/min
弯曲性能，mm
扭转性能
弯曲变形
永久变形
性能要求
70 ±10
无变色、变形、黏手、塌陷等现象无变色、变形、裂纹等现象
无变色、裂纹、塌陷等现象
无裂纹、变色、黏手、溶胀等现象无变色、软化及黏手现象
≤100
塑性变形角≤3°，且无裂纹
注：第1项试验邵尔L型硬度只适用于聚氨酯白结皮泡沫塑料（PUR)软质转向盘。2
引用条款
4.5可靠性要求
可靠性要求符合表2的规定。
5试验方法
5.1预处理
检验项目
弯曲疲劳性能
扭转疲劳性能
触点疲劳电压降，mV
表2可靠性要求
可靠性要求
无破裂、损坏、焊缝脱开现象
无破裂损坏，焊缝脱开现象
QC/T563—2014
引用条款
试样在试验前，必须在标准环境温度23℃±2℃、相对湿度50%±5%的条件下，放置48h以上。5.2外观质量
用目测和触摸的方法检查样品的外观质量。5.3尺寸及偏差
取转向盘总成为样件，用卡尺、高度尺及专用检具进行测量。5.4邵尔L型硬度
按QC/T704规定的方法进行试验
5.5气味性
按QC/T703一2004中5.9规定的方法进行试验，在转向盘外部包覆层上取20g±2g的材料用作试样，放人容积为1L的玻璃密闭容器内，经过（80±2)℃×4h的试验后，将试验容器从干燥箱中取出鼻膜，并进行评价。
5.6耐高温性
取转向盘样件，在90℃±2℃的恒温箱中放置4h±0.5h，冷却到室温后，目视检查转向盘外表面是否有变色变形、黏手、起泡、陷等现象。5.7耐低温性
取转向盘样件，在-40℃±2℃的低温箱中放置7h±0.5h，在室温下，目视检查转向盘外表面是否有变色、变形、起泡、裂纹等现象。5.8耐冷热交变性
取转向盘样件，经过（80±2）℃×15h→+室温×1h→（=40±2）℃×7h→室温×1h→（50℃±2℃、95%RH）×15h—→室温×1h—（-40±2）℃×7h）→室温×1h为一个循环，共计四个循环的试验，取出样件，目测外观变化情况。5.9耐溶剂性
按表3规定的溶剂种类、试验温度及试验方法进行试验，然后取出样件，目视检查外观变化情况。
QC/T563—2014
表3耐溶剂性试验条件
溶剂种类
黏度等级为10W-30汽油机油（符合GB11121）2
5.10耐汗液性
风窗清洗剂（乙醇体积分数为35%）120号济剂汽油
5.10.1试验介质。
试验方法
试样部分或全部没渍1h
试样部分或全部没渍24h
表面擦洗
试验温度
50℃±2℃
人工汗液。制备：将8g磷酸氢二钠（Na,HPO4）8g氯化钠（NaCI）及5g醋酸（CHCOOH）溶于1L的蒸馏水中，该混合液（pH=4.5）即为人工汗液5.10.2试验条件。
a）试验温度：室温；
b）试验时间：4h。
5.10.3试验步骤。
将转向盘的局部浸在人工汗液中，在规定的试验条件下放置，取出后用干纱布擦去转向盘上的人工汗液，检查表面有无异常变化。5.11耐光色牢度
在转向盘轮缘上截取长度为100mm的试样，在喇叭按钮盖上截取100mm×60mm的试样，装入氙灯加速老化试验箱中，试样外表面朝向灯管，黑板温度为83℃±3℃，相对湿度45%±5%，按CB/T16422.2照射400h后，取出试样，按CB/T250规定的变色用灰色样卡对比评出级数。5.12耐摩擦色牢度
按CB/T3920规定的方法进行试验。在轮缘上取150mm长的一段转向盘表皮，装到摩擦色牢度仪上，经过100次的摩擦后，按GB/T251的规定用沾色用灰色样卡对比评出级数。5.13燃烧特性Www.bzxZ.net
按GB8410规定的方法进行试验。5.14弯曲性能
将转向盘（软质转向盘使用骨架）安装在如图1所示的试验夹具上或转向盘疲劳试验台上，在轮缘最薄弱处加载700N.加载5min后测量转向盘的弯曲变形值，精确到0.1mm，测量完毕立即卸去负荷：静止恢复3min，再次测量同一点转向盘的弯曲永久变形值，精确到0.1mm。5.15扭转性能
将转向盘（软质转向盘使用骨架）安装在如图2所示的试验夹具上或转向盘疲劳试验台上，在轮缘上施加220N·m，加载5min后卸去负荷；静止恢复3min，测量转向盘的塑性变形角。5.16可靠性要求
5.16.1弯曲疲劳性能。
5.16.1.1试验设备。
转向盘疲劳试验台、专用试验夹具，试验装置如图1所示。4
5.16.1.2试验条件。
转向盘
弯曲性能及弯曲疲劳性能示意图试验夹具
图2扭转性能及扭转疲劳性能示意图试验负荷：-225N~+225N；
试验波形：正弦波；
试验频率：1Hz~1.2Hz；
d）加载方向：上下加载；
试验次数：8万次循环。
5.16.1.3试验步骤。
转向盘
QC/T5632014
负荷作用点
将转向盘装在疲劳试验台上，按规定的试验条件进行测试，然后检查转向盘的损坏情况。5.16.2扭转疲劳性能。
5.16.2.1试验设备。
转向盘疲劳试验台、专用试验夹具，试验装置如图2所示。5.16.2.2试验条件。
a）试验扭矩：-40N·m+40N·m；b）试验波形：正弦波；
试验频率：1Hz~1.2Hz；
d）试验次数：8万次循环。
5.16.2.3试验步骤。
将转向盘装在疲劳试验台上，按规定的试验条件进行测试，然后检查转向盘的损坏情况。5.16.3触点疲劳电压降。
QC/T5632014
5.16.3.1试验设备。
转向盘触点疲劳电压降试验台。2试验条件。
工作电流：1A；
试验电压：14V±0.2V
开关次数：5万次；
触点接触时间：1s；
触点断开时间：4s。
3试验步骤。
将转向盘安装在转向盘触点疲劳电压降试验台上，按规定的试验条件进行疲劳试验，试验结束后测试转向盘触点电压降，精确到1mV。6
