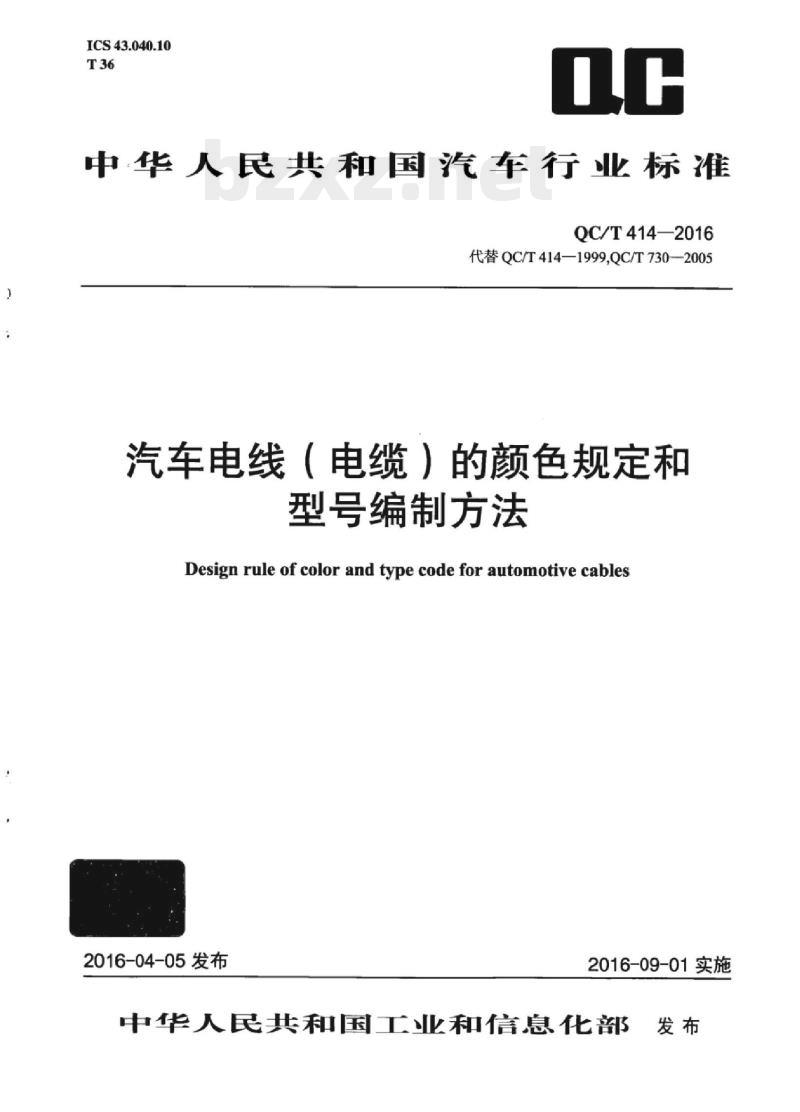

【QC汽车标准】 汽车电线(电缆)的颜色规定和型号编制方法

ICS43.040.10
中华人民共和国汽车行业标准
QC/T414—2016
代替QC/T414—1999,QC/T730-—2005汽车电线（电缆）的颜色规定和型号编制方法
Design rule of color and type code for automotive cables2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布

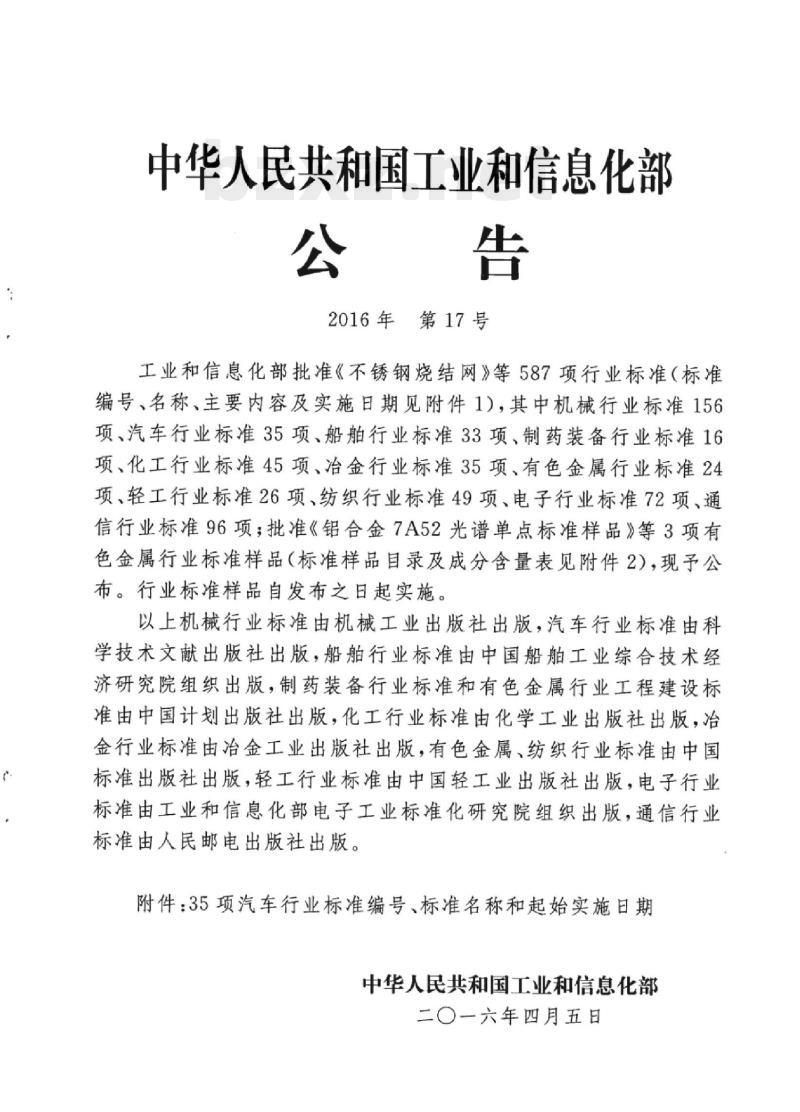

中华人民共和国工业和信息化部公告
2016年第17号
工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准156项、汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、冶金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项；批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品目录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，治金行业标准由治金工业出版社出版，有色金属、纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二〇一六年四月五日

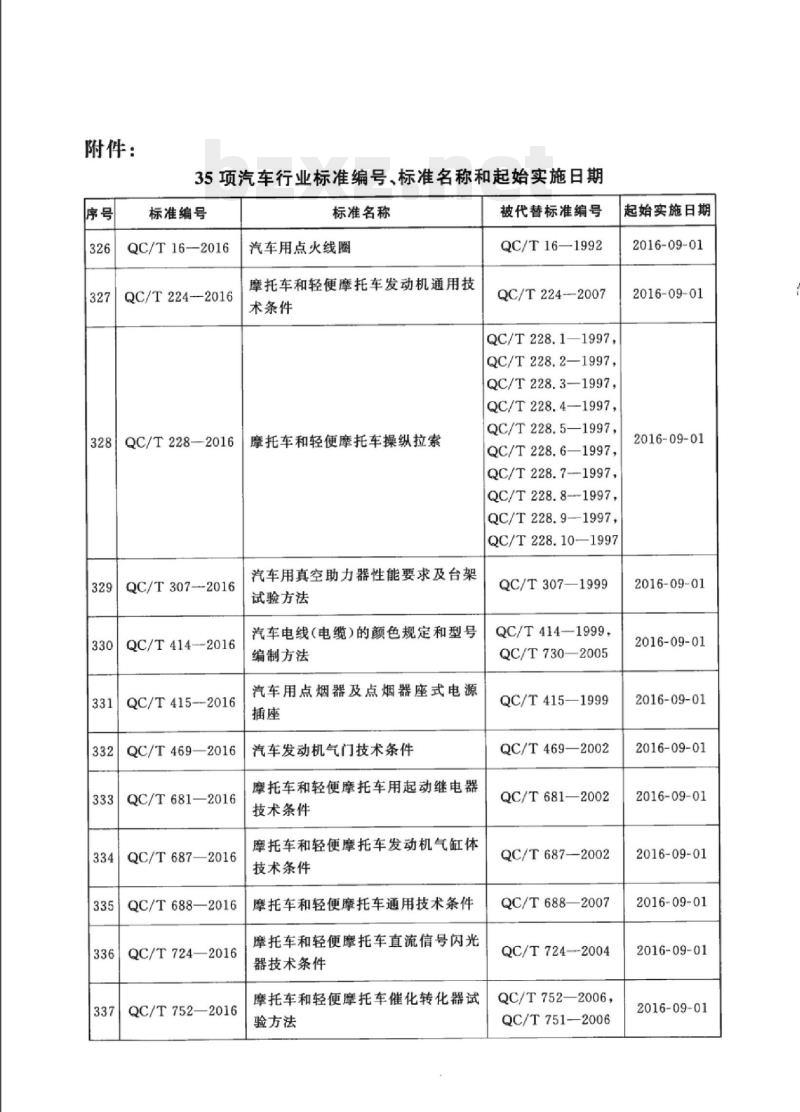

附件：
35项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T16--2016
QC/T224--2016
QC/T228—2016
QC/T307-2016
QC/T414-2016
QC/T415-2016
QC/T469—2016
QC/T681—2016
QC/T687—2016
QC/T688—2016
QC/T724—2016
QC/T752—2016
标准名称
汽车用点火线圈
摩托车和轻便摩托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻便摩托车催化转化器试验方法
被代替标准编号
QC/T16—1992
QC/T224-2007
QC/T228.1—1997,
QC/T228.2—1997,
QC/T228.3—1997
QC/T228.4—1997，
QC/T228.5—1997,
QC/T228.6—1997
QC/T228.7--1997.
QC/T228.8--1997,
QC/T228.9—1997，
QC/T228.10—1997
QC/T307—1999
QC/T414—1999,
QC/T730—2005
QC/T415—1999
QC/T469—2002
QC/T681—2002
QC/T687—2002
QC/T688—2007
QC/T724--2004
QC/T752—2006，
QC/T751—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01

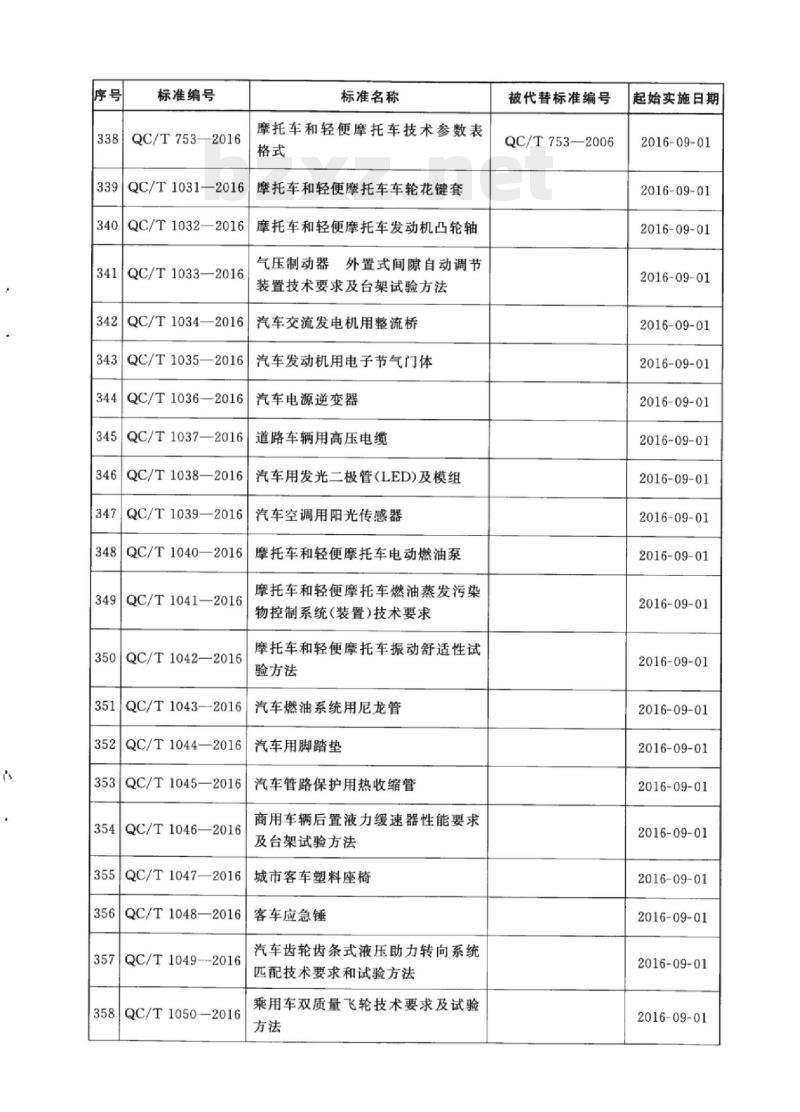

标准编号
QC/T753—2016
QC/T1031—2016
QC/T1032—2016
QC/T1033—2016
QC/T1034—2016
QC/T1035—2016
QC/T1036—2016
QC/T1037—2016
QC/T1038—2016
标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
汽车交流发电机用整流桥
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管(LED)及模组
汽车空调用阳光传感器
QC/T1039—2016
QC/T1040—2016
QC/T1041—2016
QC/T1042—2016
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统(装置)技术要求
摩托车和轻便摩托车振动舒适性试验方法
QC/T1043—2016
汽车燃油系统用尼龙管
QC/T1044—2016
QC/T1045—2016
QC/T1046—2016
QC/T1047—2016
QC/T1048—2016
QC/T1049--2016
QC/T1050—2016
汽车用脚踏垫
汽车管路保护用热收缩管
商用车辆后置液力缓速器性能要求及台架试验方法
城市客车塑料座椅
客车应急锤
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T753—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
标准编号
359QC/T29078—2016
360QC/T29089--2016
标准名称
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089—1992免费标准bzxz.net
起始实施日期
2016-09-01
2016-09-01
2规范性引用文件
3术语和定义
4颜色规定
5型号编制方法
附录A（资料性附录）
附录B（资料性附录）
附录C（规范性附录）
颜色对照表
型号示例
常用包覆材料种类
QC/T414—2016
QC/T414--2016
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替QC/T414一1999《汽车用低压电线的颜色》和QC/T730一2005《汽车用薄壁绝缘低压电线》，与QC/T414一1999和QC/T730一2005相比，主要技术变化如下：产品颜色标记代码改为和GB/T25085一致；增加了产品型号编制方法；
增加了组成型号中各要素字段代码的规定。本标准不涉及专利。
本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准起草单位：北京福斯汽车电线有限公司、长沙汽车电器研究所、中国汽车技术研究中心标准化所。
本标准主要起草人：霍焰、王亚东、胡梦蚊、李伟阳、许秀香、王僧山、李国玉。本标准代替标准的历次版本发布情况为：-JB/Z116—1975;
ZBT35002—1989;
-QC/T414—1995;
-QC/T730—2005。
1范围
汽车电线（电缆）的颜色规定和型号编制方法本标准规定了汽车电线（电缆）产品的颜色和型号编制方法。本标准适用于汽车用电线（电缆）。2规范性引用文件
QC/T414—2016
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/TGB/T1844（所有部分）塑料符号和缩略语GB/T13534—2009颜色标志的代码GB/T25085道路车辆
60V和600V单芯电线
GB/T25087道路车辆圆形、屏蔽和非屏蔽的60V和600V多芯护套电缆GB/T25089道路车辆
3术语和定义
数据电缆
GB/T25085，GB/T25087和GB/T25089界定的以及下列术语和定义适用于本标准。3.1
主色primarycolor
覆盖电线（电缆）整个表面或大部分表面的颜色。3.2
identification color
由纵向色条表示，并以明显低于主色的比例，覆盖电线（电缆）部分表面的颜色。4颜色规定
4.1主色和辅色
电线（电缆）可采用的主色和辅色应符合表1的规定。表1主色和辅色
（代码）
白（WH)
黄(YE)
白（WH)
黄（YE）
灰(GY)
绿(GN)
辅色（代码）
红(RD)
紫(VT)
棕(BN)
蓝（BU)
黑（BK）
橙OG)
QC/T414—2016
（代码）
灰(GY)
绿(GN)
红(RD)
紫(VT)
棕(BN)
蓝(BU)
黑（BK）
橙（OG)
白(WH)
注：“·
黄(YE)
推荐采用○
灰(GY)
表1主色和辅色（续）
辅色（代码）
绿(GN)
有限制的采用：
红(RD)
紫(VT)
不推荐采用。
附录A给出了颜色和RAL色彩号的对照表，供参考。4.2主色
主色应至少融人包覆材料的表层中，不易被消除。4.3辅色
棕(BN)
蓝（BU)
黑（BK)
橙(OG)
辅色为两个相对的纵向色条，导体截面积小于0.5mm2的电线（电缆）可采用一个纵向色条。辅条应融人包覆材料中，不易被消除。4.4纵向色条尺寸
4.4.1两个色条。
每个色条应至少覆盖电线（电缆）表面的7%，但两个色条覆盖面积的总和应不超过35%，4.4.2一个色条。
色条应至少覆盖电线（电缆）表面的10%，但不超过35%。4.5高压电线（电缆）的颜色
高压电线（电缆）的主色应选择橙色。可使用纵向色条作为辅色，用来区分高压电气系统的不同回路。首选的辅色颜色见表2。
表2高压电线（电缆）推荐的颜色组合颜色
主色（代码）
辅色（代码）
应用说明
红(RD)
DC正极
棕(BN)
DC负极
橙(OG)
蓝(BU)
AC第1相
绿(GN)
AC第2相
紫(VT)
AC第3相
对于高压护套电缆，辅色可以只加在缆芯芯线的绝缘上，辅色颜色也可以作为芯线绝缘的主色。4.6单芯护套电缆的颜色
对于单芯护套电缆，如果在护套上的颜色已经能表示清楚，缆芯的绝缘可以不着色（本色）。2
5型号编制方法
5.1总则
QC/T414—2016
型号依序由类型、额定电压、规格结构和颜色标记编制组成，标记间用空格间隔。附录B给出了型号示例供参考。
5.2类型
5.2.1类型。
类型标记依序由系列代码、导体材料代码、结构特征代码和温度等级代码组成，可以补充所用绝缘和护套（如果有)包覆材料的种类（缩写)代码。5.2.2系列代码。
Q一代表汽车用电线（电缆）。
5.2.3导体材料代码。
导体材料代码见表3。
表3导体材料代码
结构特征代码。
电工铜（省略）
电工铝
铜合金
铝合金
铜包钢
结构特征代码见表4，标写在系列代码或者导体材料代码（如果有）之后。如果一个产品同时具备几个不同的结构特征，则其代码按照在表4中的前后顺序排列。表4结构特征代码
薄壁绝缘，见GB/T25085的表4
超薄壁绝缘，见GB/T25085的表4厚壁绝缘，见GB/T25085的表4
超厚壁绝缘，超过GB/T25085表4规定的厚壁壁厚，一般用于高频数据电缆发泡绝缘，一般用于高频数据电缆交联(热固性)材料
带护套电缆（非屏蔽）（参见GB/T25087）薄膜屏蔽
屏蔽护套电缆（参见GB/T25087)金属编织屏蔽
金属丝缠绕屏蔽
QC/T414—2016
表4结构特征代码（续）
高频数据电缆（参见GB/T25089）扁平电线电缆
无卤环保电线电缆
同轴电缆
对称电缆
注：“对于组合屏蔽，在屏蔽代码P后面按从里到外顺序标代表不同屏蔽的数字，如铝箔屏蔽+金属编织屏蔽可以标记为P12。
6如果需要，在此标记后面可以标写特性阻抗值。5.2.5温度等级代码。
温度等级按GB/T25085的规定，代码见表5，标写在结构特征代码之后，并用-”间隔。表5温度等级代码
5.2.6包覆材料代码。
长期工作温度（3000h）
-40~85
-40-100
-40~125
-40~150
-40~175
-40~200
-40~225
-40~250
包覆材料代码应为材料种类的缩写。常用的绝缘和护套包覆材料的代码参见附录C。如有必要，在温度等级之后标写绝缘和护套（如果有）包覆材料代码，并用一”间隔。如果绝缘和护套采用不同的材料，两种（或多种）材料分别按顺序标写，并用“/”间隔。5.3额定电压
额定电压标写在类型的后面。直流额定电压值和交流额定电压值用”间隔标写（AC/DC），并标写电压单位“V”。
对于AC30V/DC60V及以下的额定电压可以省略。5.4规格结构
规格结构标写在类型或额定电压（如果有)的后面。以下信息应按顺序标写：
