【QB轻工标准】 无机和蓝宝石手表玻璃 第1部分:尺寸和公差

ICS39.040.10
分类号：Y11
备案号：18948-2006
中华人民共和国轻工行业标准
QB/T2813.1-2006
无机和蓝宝石手表玻璃
第1部分：尺寸和公差
Mineral and sapphirewatch-glassesPart1: Dimensions and tolerances（ISO14368-1：2000，IDT）wwW.bzxz.Net
2006-09-14发布
中华人民共和国国家发展和改革委员会2007-05-01实施

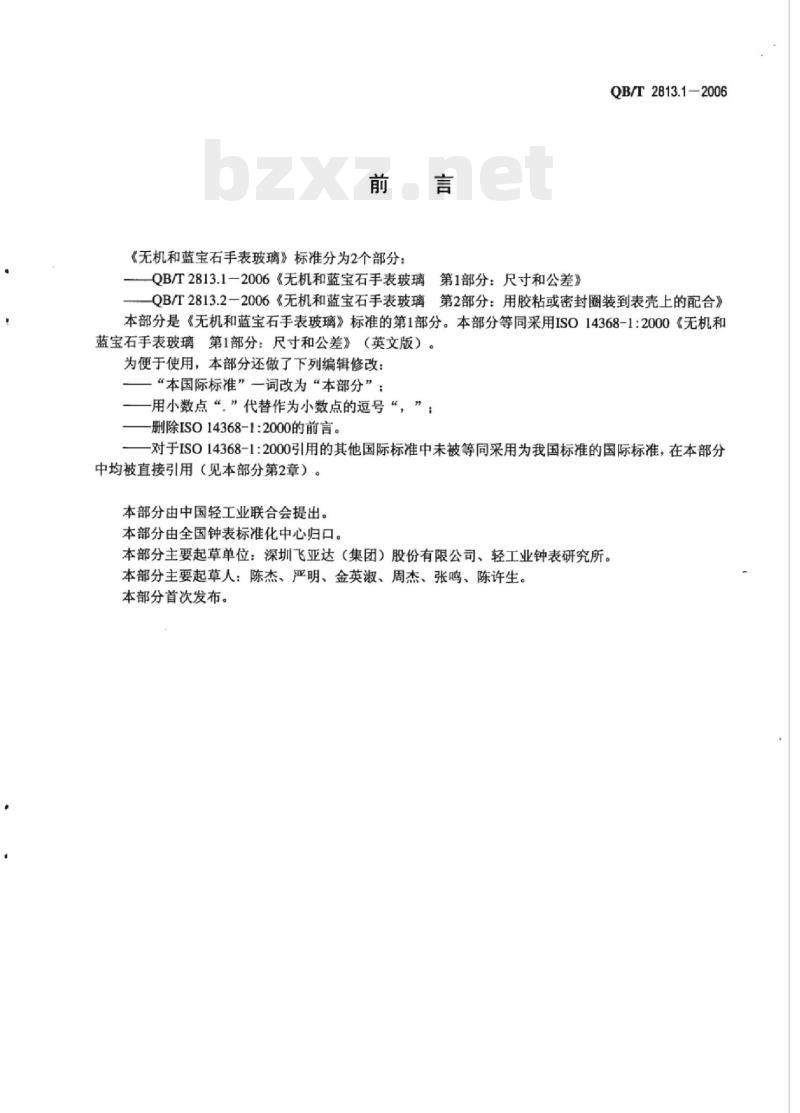

《无机和蓝宝石手表玻璃》标准分为2个部分：QB/T2813.1一2006《无机和蓝宝石手表玻璃第1部分：尺寸和公差》QB/T2813.1-2006
QB/T2813.2一2006《无机和蓝宝石手表玻璃第2部分：用胶粘或密封圈装到表壳上的配合》本部分是《无机和蓝宝石手表玻璃》标准的第1部分。本部分等同采用ISO14368-1:2000《无机和蓝宝石手表玻璃第1部分：尺寸和公差》（英文版）。为便于使用，本部分还做了下列编辑修改：“本国际标准”一词改为“本部分”：用小数点“”代替作为小数点的逗号“，”；删除ISO14368-1：2000的前言。对于ISO14368-1:2000引用的其他国际标准中未被等同采用为我国标准的国际标准，在本部分中均被直接引用（见本部分第2章）。本部分由中国轻工业联合会提出。本部分由全国钟表标准化中心归口。本部分主要起草单位：深圳飞亚达（集团）股份有限公司、轻工业钟表研究所。本部分主要起草人：陈杰、严明、金英淑、周杰、张鸣、陈许生。本部分首次发布。
1范围
无机和蓝宝石手表玻璃
第1部分：尺寸和公差
QB/T2813.1—2006
本部分规定了无机和蓝宝石手表玻璃的尺寸和公差。它适用于圆形平面手表玻璃，代表性直径为8mm~35mmc
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。ISO286-1ISO极限与配合制第1部分：公差、偏差和配合的基础第2部分：孔和轴的标准公差等级和极限偏差表ISO286-2ISO极限与配合制
3术语、定义和符号
3.1术语和定义
ISO286-1和ISO286-2中确立的以及下列术语和定义适用于本部分。3.2符号

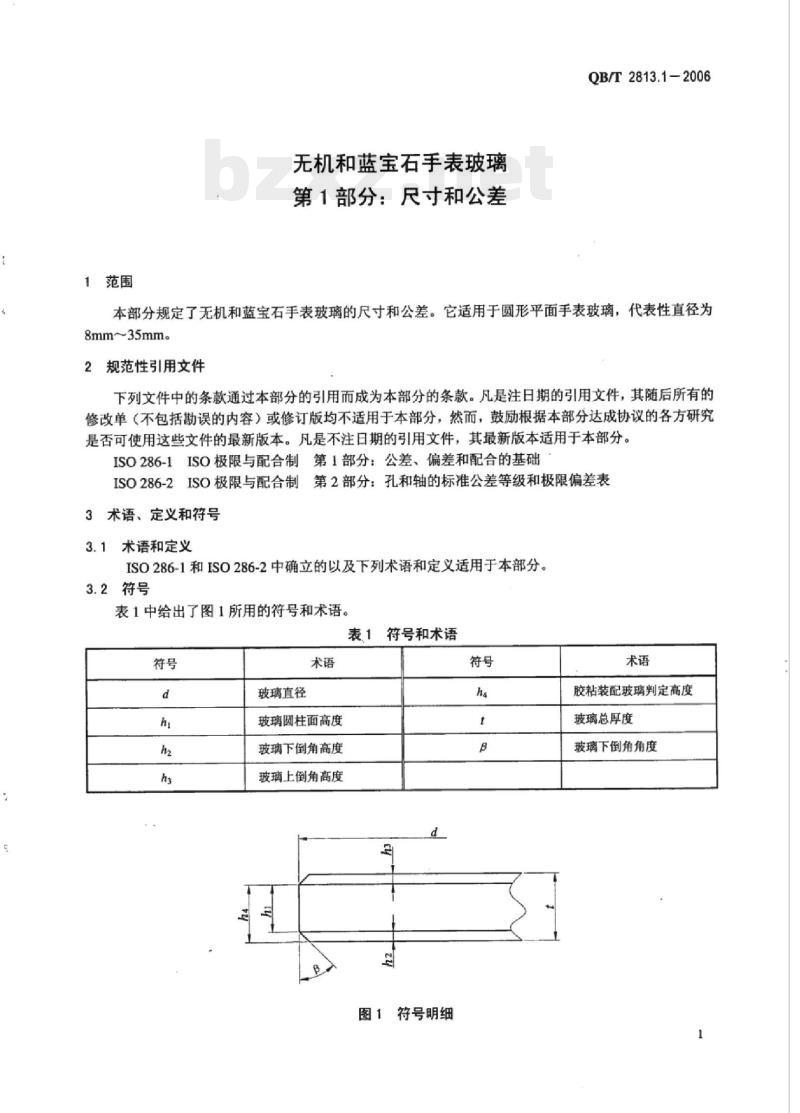

表1中给出了图1所用的符号和术语。表1符号和术语
玻璃直径
玻璃圆柱面高度
玻璃下倒角高度
玻璃上倒角高度
图1符号明细
胶粘装配玻璃判定高度
玻璃总厚度
玻璃下倒角角度
QB/T2813.1-2006
4尺寸

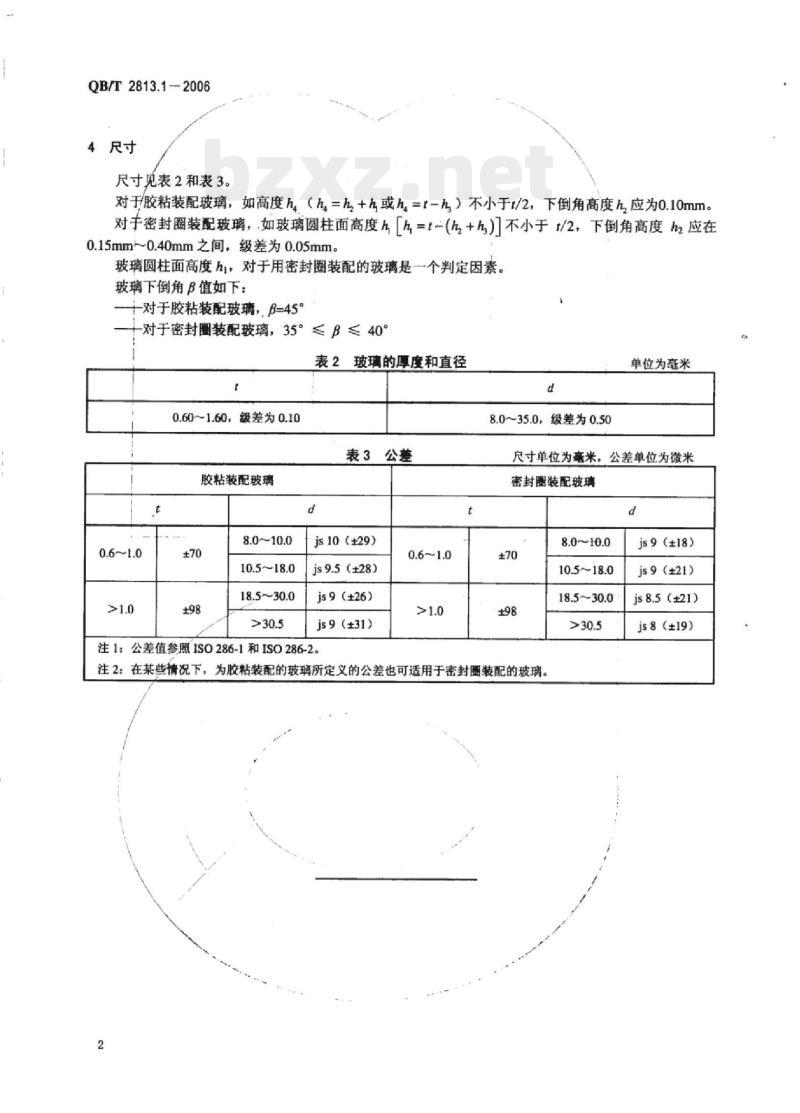

尺寸见表2和表3。
对于/胶粘装配玻璃，如高度h，（ha=h+h或ha=t-h）不小于t/2，下倒角高度h,应为0.10mm。对于密封圈装配玻璃，如玻璃圆柱面高度h「h=t-（h+h)]不小于t/2，下倒角高度hz应在0.15mm~0.40mm之间，级差为0.05mm。玻璃圆柱面高度hi，对于用密封圈装配的玻璃是一个判定因素。玻璃下倒角β值如下：
-对于胶粘装配玻璃，B=45\
对于密封圈装配玻璃，35°≤β≤40°表2玻璃的厚度和直径
0.60~1.60，级差为0.10
表3公墓
胶粘装配玻璃
10.5~18.0
18.5~30.0
js10（±29）
js9.5(±28)
js9(±26)
js9(±31)
注1：公差值参照ISO286-1和ISO286-2。0.6~1.0
8.0~35.0，级差为0.50
单位为毫米
尺寸单位为毫米，公差单位为微米密封圈装配玻璃
注2：在某些情况下，
为胶粘装配的玻璃所定义的公差也可适用于密封圈装配的玻璃。8.0~10.0
10.5~18.0
18.5~30.0
js9(±18)
js9(±21)
js8.5 (±21)
js8(±19)
QB/T2813.1-2006
