【QC汽车标准】 汽车发动机气i门技术条件

ICS43.060
中华人民共和国汽车行业标准
QC/T469—2016
代替QC/T469—2002

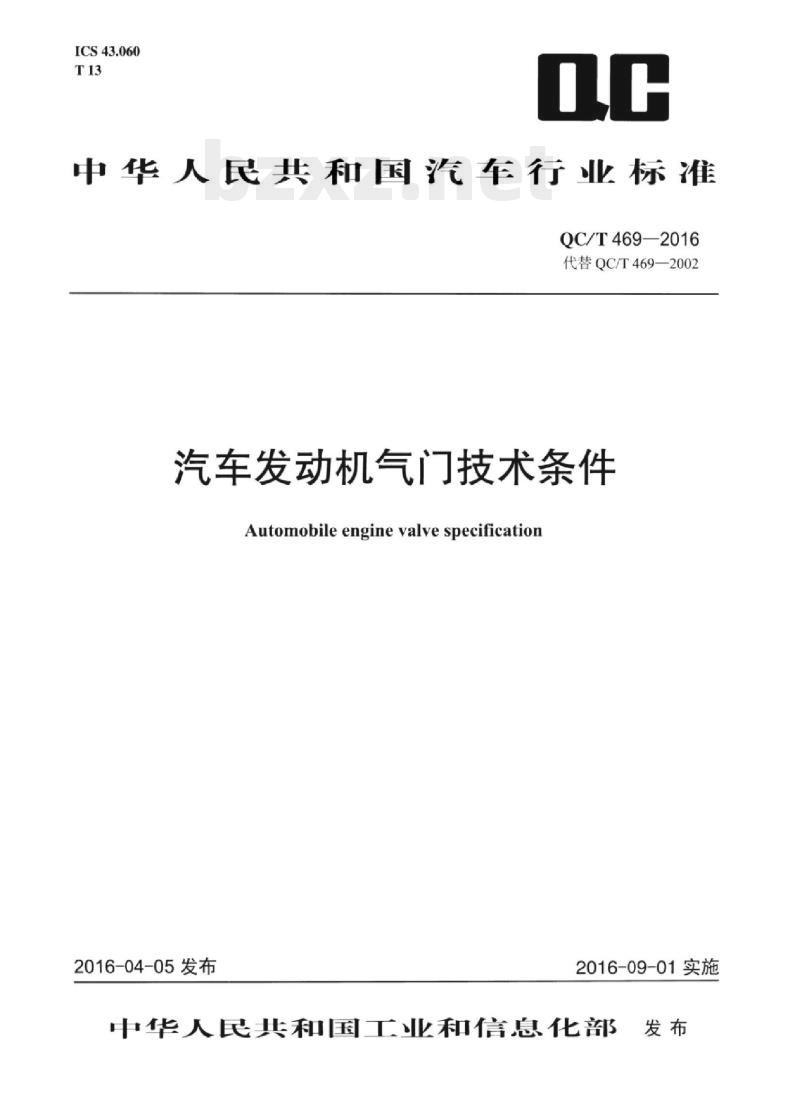

汽车发动机气门技术条件
Automobileenginevalvespecification2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布

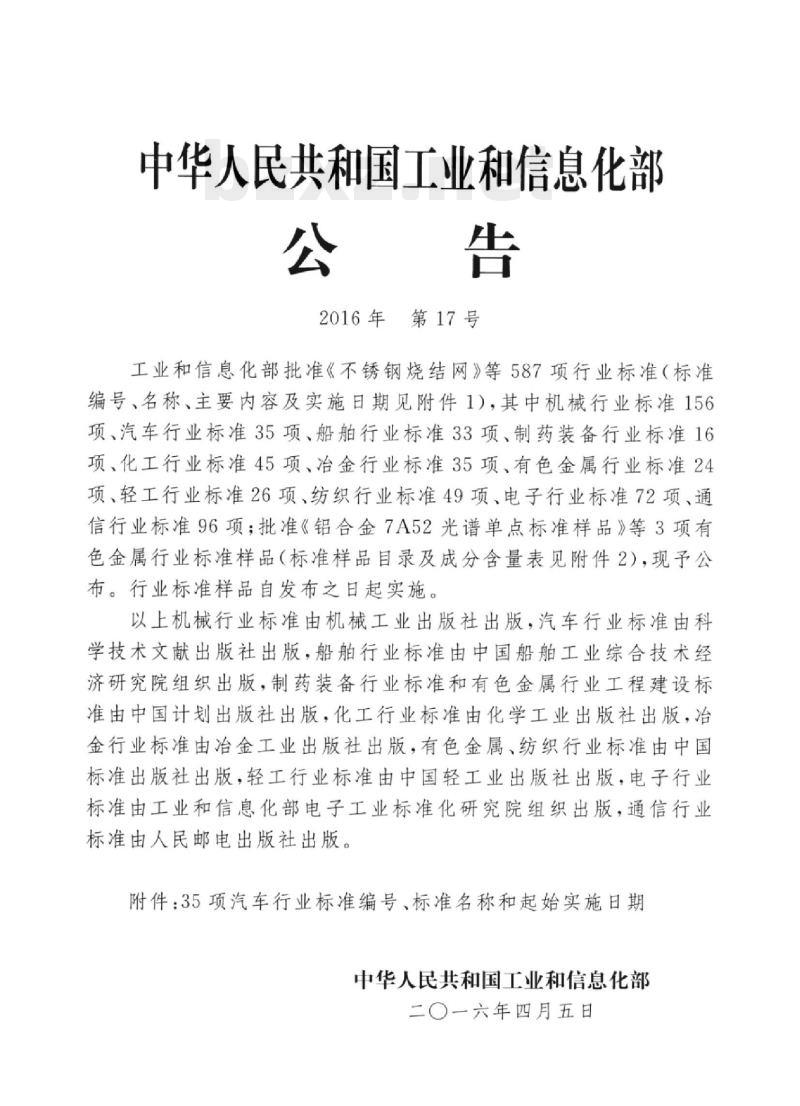

中华人民共和国工业和信息化部公告
2016年第17号
工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准156项、汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、治金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项：批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品目录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，治金行业标准由冶金工业出版社出版，有色金属、纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二一六年四月五日

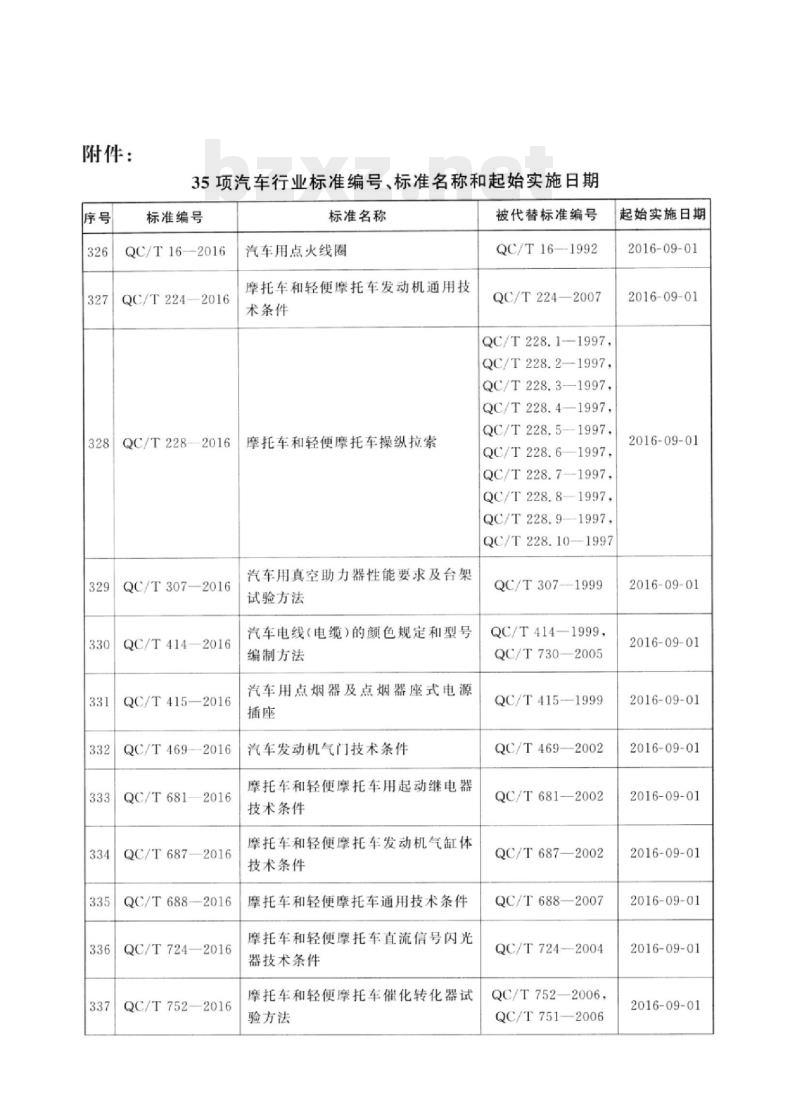

附件：
35项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T16-2016
QC/T224—2016
QC/T2282016此内容来自标准下载网
QC/T307—2016
QC/T414—2016
QC/T415—2016
QC/T469-2016
QC/T681—2016
QC/T687—2016
QC/T688--2016
QC/T724—2016
QC/T752—2016
标准名称
汽车用点火线圈
摩托车和轻便摩托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻便摩托车催化转化器试验方法
被代替标准编号
QC/T161992
QC/T224—2007
QC/T228.11997,
QC/T228.2—1997,
QC/T228.3--1997,
QC/T228.4—1997.
QC/T228.5--1997,
QC/T228.6—1997,
QC/T228.7-1997.
QC/T228.8—1997
QC/T228.9—1997
QC/T228.10—1997
QC/T307--1999
QC/T414—1999,
QC/T730—2005
QC/T415--1999
QC/T469—2002
QC/T681-2002
QC/T687—2002
QC/T688—2007
QC/T724—2004
QC/T752—2006，
QC/T751—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
标准编号
QC/T753—2016
QC/T1031-2016
340QC/T1032—2016
QC/T1033—2016
QC/T1034--2016
QC/T1035—2016
QC/T1036—2016
QC/T1037—2016
QC/T1038—2016
QC/T1039—2016
QC/T1040-2016
349QC/T1041—2016
QC/T1042—2016
QC/T1043-2016
QC/T1044—2016
QC/T1045-2016
QC/T1046—2016
QC/T1047--2016
QC/T1048—2016
QC/T1049—2016
358QC/T1050-2016
标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
汽车交流发电机用整流桥
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管（LED)及模组汽车空调用阳光传感器
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统（装置）技术要求
摩托车和轻便摩托车振动舒适性试验方法
汽车燃油系统用尼龙管
汽车用脚踏垫
汽车管路保护用热收缩管
商用车辆后置液力缓速器性能要求及台架试验方法
城市客车塑料座椅
客车应急锤
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T753—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
标准编号
359QC/T29078—2016
360QC/T29089-2016
标准名称
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089—1992
起始实施日期
2016-09-01
2016-09-01
范围：
规范性引用文件
术语和定义
气门主要型式
技术要求
检验方法
检验规则
标识、包装、运输、贮存
附录A（资料性附录）
附录B（资料性附录）
气门的型式
气门各部位示意图
QC/T469—2016
QC/T469-2016
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替QC/T469--2002《汽车发动机气门技术条件》。本次修订参照了SAEJ775一2004《发动机气门信息报告》UNS/ISO）683/15中有关内容，以及先进车型的发动机气门产品图。本标准与QC/T469—2002相比，主要变化如下：一气门材料中增加新材料牌号和气门堆焊用焊粉的牌号，以及其化学成分、力学性能；一在气门的热处理的规定中，“合金结构钢和马氏体钢气门需调质处理，处理后的芯部硬度为30HRC～40HRC”改为合金结构钢和马氏体钢气门需调质处理，处理后的芯部硬度为28HRC~45HRC;
在形状和位置精度的规定中，盘锥面对杆部圆柱面的斜向圆跳动公差规定得更细化：增加了中空充钠气门的同轴度公差要求；增加了中空充钠气门填充剂的要求；一在检验方法中，增加了检测点的要求；增加了包装要求；
材料牌号做了更新。
本标准附录A和附录B均为资料性附录。本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准起草单位：济南沃德汽车零部件有限公司。本标准主要起草人：董兵、文健、张杰、陈雪萍、聂元龙、曲文强。本标准所代替标准的历次版本发布情况为：—JB3655—1984;
—GB10483-1989；
QC/T469-1999
QC/T469—2002
1范围
汽车发动机气门技术条件
QC/T469—2016
本标准规定了汽车发动机进、排气门技术要求、检验方法、检验规则、标识、包装、运输及贮存。本标准适用于往复活塞式汽车发动机气门。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T223钢铁及合金化学分析方法GB/T228—2002金属材料室温拉伸试验方法GB/T230.1一2009金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）
GB/T1031--2009产品几何技术规范（GPS)表面结构轮廊法表面粗糙度参数及其数值GB/T1221-2007
GB/T1804—2000
耐热钢棒
-般公差未注公差线性和角度尺寸的公差计数抽样检验程序第10部分：GB/T2828计数抽样检验系列标准GB/T2828.10—2010
GB/T30771999
合金结构钢
金属维氏硬度试验第1部分：试验方法GB/T4340.1-2009
4圆度误差的评定两点、三点法
GB/T4380--2004
GB/T6394—2002金属平均晶粒度测定法钢铁零件渗氮层深度测定和金相组织检验GB/T11354—2005
JB/T3168.1~3168.3—1999喷焊合金粉末JB/T6012.2一2008内燃机进、排气门第2部分：金相检验JB/T6012.32008内燃机进、排气门第3部分：磁粉探伤
JB/T6012.4一2008内燃机进、排气门第4部分：摩擦焊气门超声波探伤ISO683-15：1992热处理钢、合金钢和易切钢第15部分：内燃机用阀门钢
3术语和定义
下列术语和定义适用于本标准。3.1
盘部valvehead
盘端面（包含带底窝）、盘外圆、盘锥面等各部分的总称（见附录B）。QC/T4692016
颈部underheadradius
盘部与杆部之间的过渡部分（包含除碳凹槽）（见附录B）。3.3
除碳凹槽
undercut
杆部与颈部圆弧之间用于消除导管内积碳的切槽（见附录B)。3.4
和气门导管相接触的及其延续部分的圆柱部（见附录B）。3.5
锁夹槽部
keeper groove
安装锁夹的部分（见附录B）。
retaininggroove
挡圈槽
安装挡圈的位置（见附录B）。
杆端部
stemend
锁夹槽部与杆端面之间的部分（见附录B)。3.8
杆端面
stemtipface
与摇臂或挺杆的接触面（见附录B)。3.9
headtop face
盘端面
盘部的外端面（见附录B）。
盘外圆
headOD
处于盘端面与盘锥面之间的圆柱面（见附录B）。3.11
盘锥面
seatface
与气门座接触的圆锥面（见附录B）。3.12
基准直径
datum diameter
盘锥面上的设计、计量直径（见附录B）。3.13
底窝socket
为降低气门重量而设计的凹坑（见附录B）。2
头部凹缘附近
接近平行的流
线出口
4气门主要型式
a）合格
表面流线出口不成90°
流线出口
端大于30°
c）不合格
图1锻造金属流线示意
b）合格
锐角折回的流线，
半径小于1.27mm
QC/T469—2016
流线出口与表面
夹角小于30°
气门按其结构可分为：整体气门、焊接气门、堆焊合金气门和中空充钠气门，见附录A。5技术要求
5.1总则
产品应按经规定程序批准的图样及技术文件制造，并应符合本标准的要求。5.2材料
5.2.1采用材料的牌号及其化学成分见表1.力学性能见表2。5.2.2可选用能满足技术要求的其他材料。5.3气门的热处理
5.3.1所使用材料热处理后应符合5.3.2至5.3.4的要求。5.3.2合金结构钢和马氏体钢气门处理后的芯部硬度为28HRC～45HRC。整体和焊接气门奥氏体钢部分根据产品图样可分固溶、固溶时效、仅时效和非固溶时效处理，其硬度应符合图样规定。
采用21-4N材料的气门.仅时效处理后的硬度应大于32HRC，固溶时效处理后的硬度应大于28HRC。
高温合金可固溶时效处理，其硬度应符合图样规定。3
QC/T469—2016
8000>a
01-060
9N052~08
090~0F0
AX/E89OSI
（N8-E2
~000200
~00°8
0EO0SEO0
~000~00
000t00
0000000
00E~001
050'00t0
~020~006
NZ-IZ)
高温合金
奥氏体材料
马氏体钢
结构钢
QC/T469—2016
AX/E89OSI
“N+0
wuddo09>
060~0tN
20°0V
09°0>
~00~00.900
~00200
~050~01~
~060~05
～060
~00~05
（）ZON
堆焊合金
钛合金材料
高温合金
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
