【QC汽车标准】 汽车用发光二极管(LED)及模组

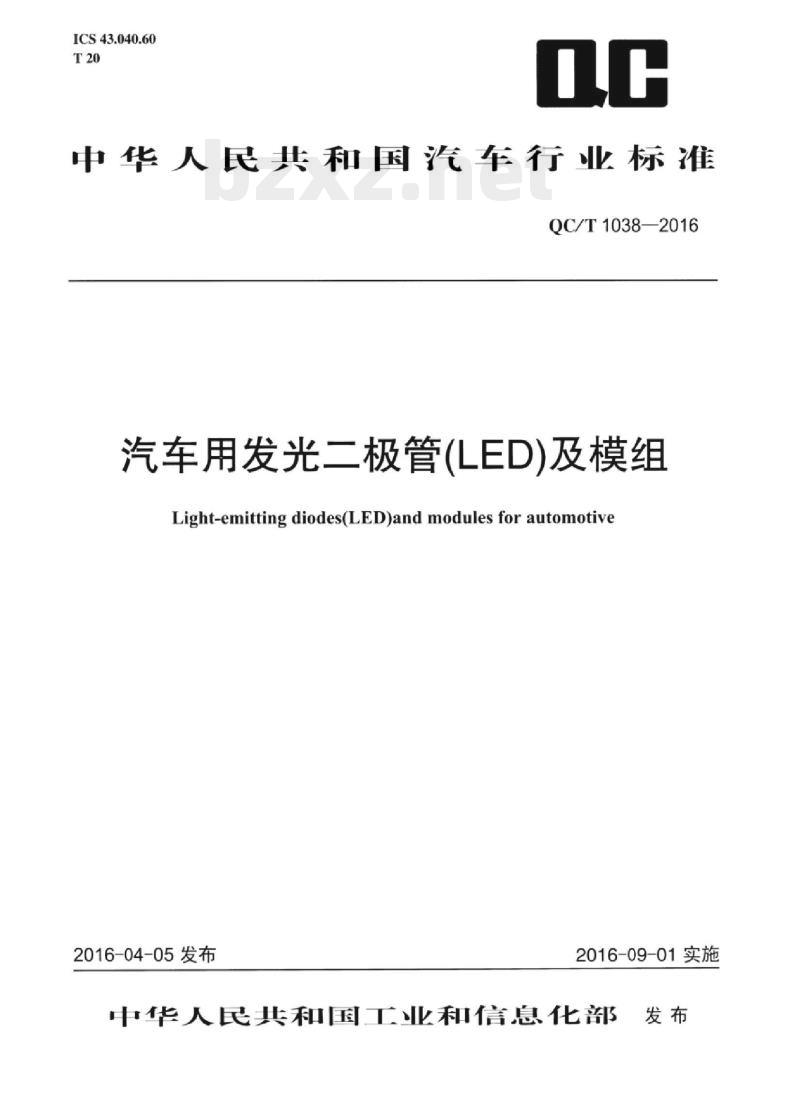

ICS43.040.60
中华人民共和国汽车行业标准
QC/T1038—2016
汽车用发光二极管(LED)及模组
Light-emitting diodes(LED)and modules for automotive2016-04-05发布
2016-09-01实施

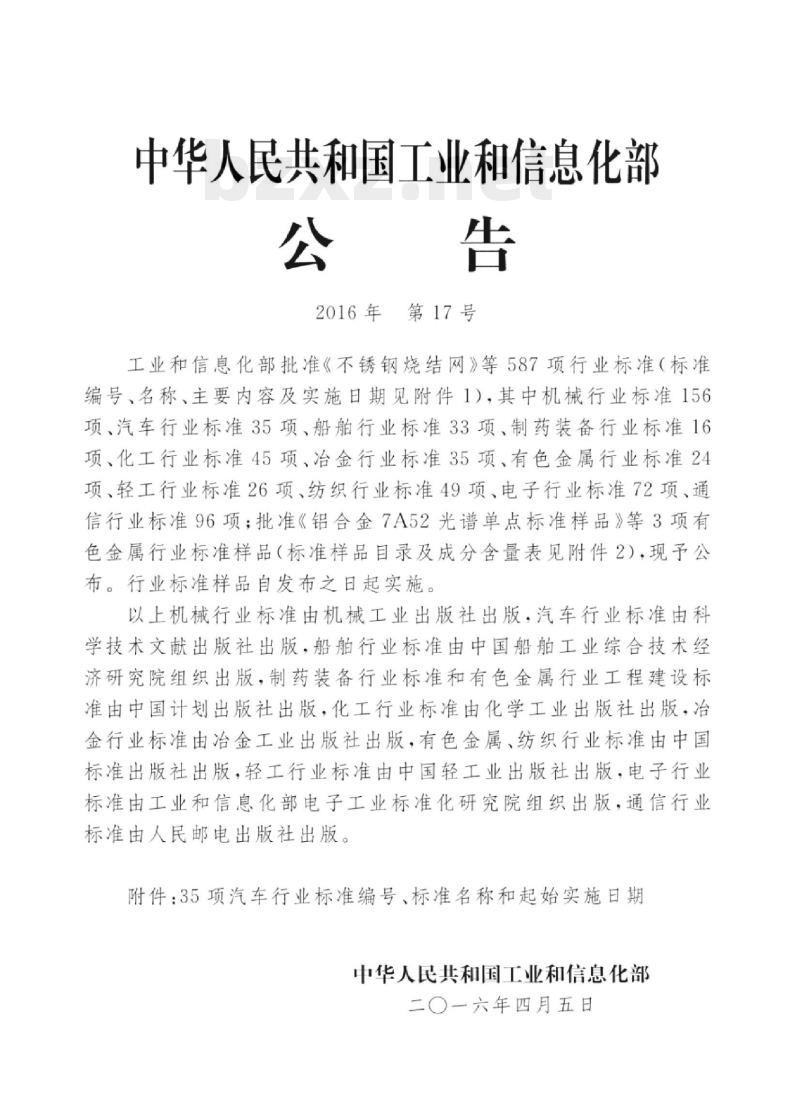

中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
2016年第17号
工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准156项、汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、治金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项：批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品自录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版：船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，治金行业标准由治金工业出版社出版，有色金属纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二〇一六年四月五日

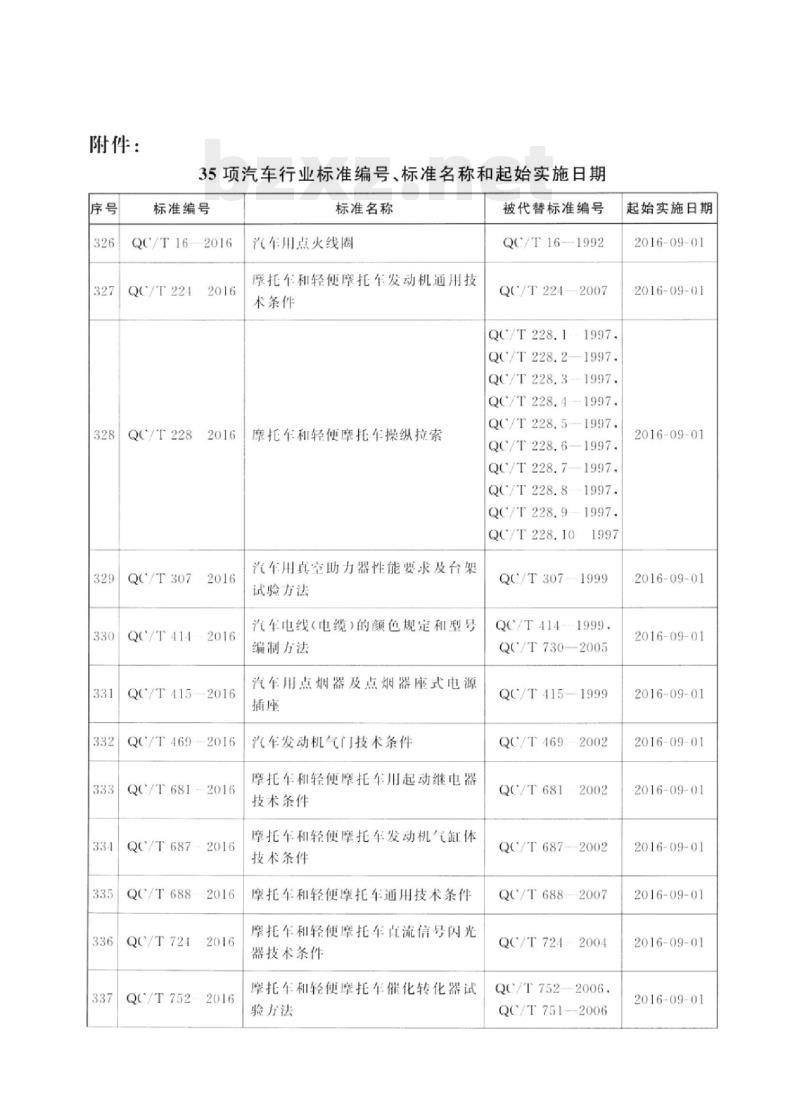

附件：
35项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T16—2016
QC/T224
QC/T228
QC/T307-2016
QC/T414-2016
QC/T4152016
QC/T469-2016
QC/T681-2016
QC/T6872016
QC/T688-2016
QC/T724
QC/T7522016
标准名称
汽车用点火线圈
摩托个和轻便席托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻使摩托车催化转化器试验方法
被代替标准编号
QC/T16-1992
QC/T224--2007
QC/T228.1-1997.
QC/T228.2—1997.
QC/T228.3-1997.
QC/T228.4--1997.
QC/T228.5--1997.
QC/T228.6-1997.
QC/T228.71997.
QC/T228.8-1997.
QC/T228.9—1997.
QC/T228.10
QC/T307-1999
QC/T414--1999.
QC/T730—2005
QC/T415—1999
QC/T469-2002
QC/T681-2002
QC/T687-2002
QC/T688-2007
QC/T724-2004
QC/T752-2006.
QC/T751--2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01

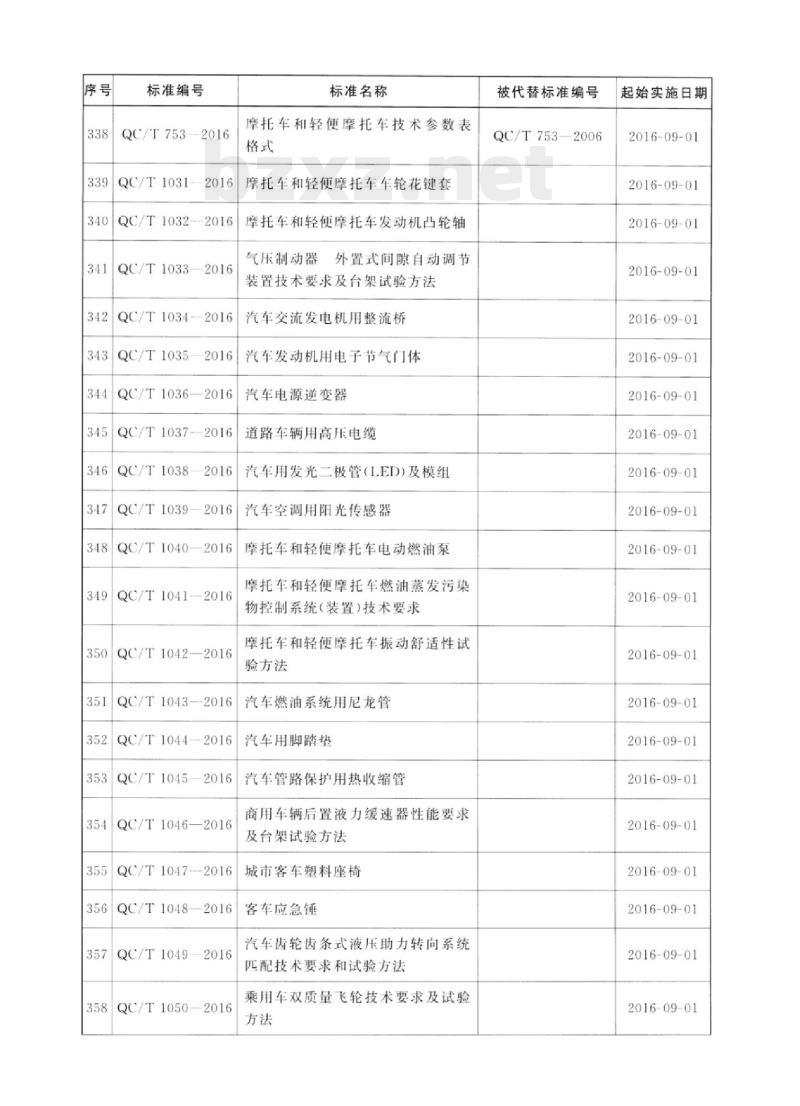

标准编号
QC/T753-2016
QC/T1031—2016
QC/T1032—2016
QC/T1033—2016
QC/T1034-2016
QC/T1035—2016
QC/T1036—2016
QC/T1037--2016
QC/T1038—2016
QC/T1039
348QC/T1040—2016
349QC/T1041—2016
350QC/T1042—2016下载标准就来标准下载网
QC/T1043--2016
QC/T1044—2016
QC/T1045-2016
QC/T1046—2016
QC/T1047---2016
QC/T1048-2016
QC/T1049—2016
QC/T1050-2016
标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
汽车交流发电机用整流桥
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管（LED)及模组汽车空调用阳光传感器
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统（装置）技术要求
摩托车和轻便摩托车振动舒适性试验方法
汽车燃油系统用尼龙管
汽车用脚踏垫
汽车管路保护用热收缩管
商用车辆后置液力缓速器性能要求及台架试验方法
城市客车塑料座椅
客车应急锤
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T7532006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01

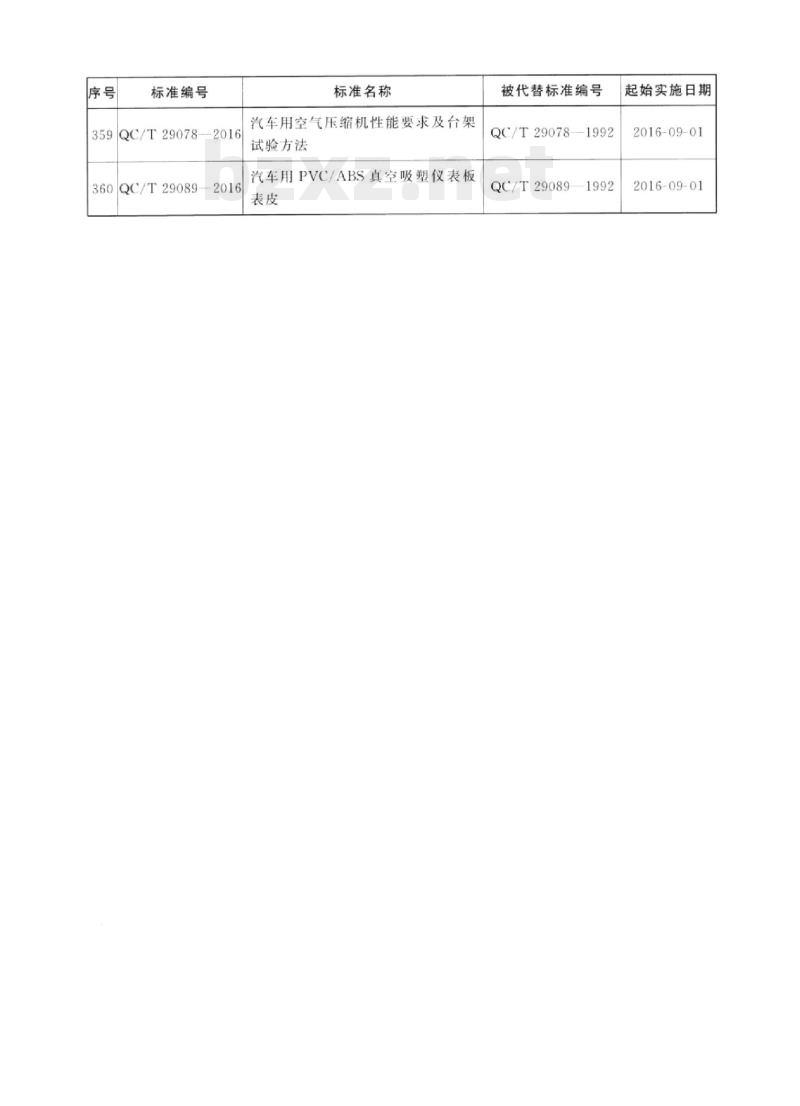

标准编号
359QC/T29078—2016
360QC/T29089--2016
标准名称
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089—1992
起始实施日期
2016-09-01
2016-09-01
规范性引用文件
术语和定义
试验方法·
检验规则
标志、包装、运输与贮存
QC/T1038--2016
QC/T1038—2016
本标准按照GB/T1.1一2009《标准化工作导则金第1部分：标准的结构和编写》给出的规则起草。
本标准的起草参考了国内外相关标准本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准起草单位：常州通宝光电股份有限公司、重庆力帆乘用车有限公司、长沙汽车电器研究所、奇瑞汽车股份有限公司、北京汽车股份有限公司汽车研究院、上汽通用五菱汽车股份有限公司、常州星宇车灯股份有限公司、苏州启威电子有限公司、中国光电稳润有限公司、海拉（上海）管理有限公司、国家半导体照明产品质量监督检验中心本标准起草人：刘国学、张自然、郑为明、胡梦蛟、李伟阳、盛进步、董利伟、杨才生、朱彩萍、戴光炜、赵强、张全慧、窦娟、卢军波、于涛、王顺兴、陈锋、罗开诚、倪兵、王波、沈国文Ⅱ
1范围
汽车用发光二极管（LED）及模组QC/T1038—2016
本标准规定了汽车用发光二极管（IED)和IED模组的要求，试验方法、检验规则及标志，包装运输与赔存等。
本标准适用于M.N和O类车辆使用的LED及模组，其他车辆可参考本标准。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T2423.28一2005电工电子产品环境试验第2部分：试验方法试验T：锡焊GB/T2423.32一2008电工电子产品环境试验第2部分：试验方法试验Ta：润湿称量法可焊性
GB4785汽车及挂车外部照明和光信号装置的安装规定GB/T18655一2010车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法
GB/T21437.2一2008道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导
GB/T24824-2009普通照明用1.ED模块测试方法GB/T28046.1一2011道路车辆电气及电子设备的环境条件和试验金第1部分：一般规定
GB/T28046.2--2011道路车辆电气及电子设备的环境条件和试验第2部分：电气负荷金第3部分：机械负荷
GB/T28046.3一2011道路车辆电气及电子设备的环境条件和试验GB/T28046.4--2011道路车辆电气及电子设备的环境条件和试验金第4部分：气候负荷
QC/T238—1997汽车零部件的储存和保管SJ/T113942009半导体发光二极管测试方法3术语和定义
上述规范性引用文件界定的以及下列术语和定义适用于本标准3.1
发光二极管lightemittingdiode（LED）被正向电流激发时能发光的p-n结固态器件。3.2
组bin
将光特性、色度特性和电特性等参数相近的I.ED归为一类。1
QC/T10382016
LED模组
LEDmodule
可用线束、插接件和支架等组装在一起并由驱动电路来控制一个或多个IED的组件3.4
Ereverseleakcurrent
反向漏电流
I.ED在p-n结上施加规定的反向电压时p-n结中会流过微小电流。3.5
色容差
colordifference
色容差指色度的实际测量值与日标值的偏差。4要求
4.1一般要求
LEI)和LED模组表面应光洁、平整，不应有凹叫痕、划伤、裂缝、变形等可见缺陷：外露的金属件表面应有防锈、防腐蚀镀层或漆层。4.1.21.EID和1.ED模组的外形尺寸应按经规定程序批准的图样和技术条件制造4.1.3同一模组上的1ED应使用同组的LED4.1.41ED模组在正常使用条件下其ED结温不应超出LED的最高结温。51.ED模组T作电压范围：在12V电压系统下为10.5V~16V：在24V电压系统下为22V~4.1.5
32V。T作温度范用为-40℃～85℃。4.2光性能
4.2.11.ED的光通量和光强。
LED应满足产品规格书标明的光通量和光强要求。4.2.2LED模组的光通量和中心光强。在表6的试验电厂下，IED模组的光通量和中心光强应满足制造商针对二次光学元件确定的参数。
4.3色度性能
4.3.1汽车外部用LED和LED模组色度特性。汽车外部LED和IED模组的色度特性应满足GB+785的要求。4.3.2汽车内部用LED和LED模组色度特性。4.3.2.1LED和LED模组主波长。
汽车内部的单色LED和LED模组主波长宜按表1的规定。表1单色LED和LED模组主波长分布范围序号
LED光色
主波长/nm
波长范围a/nm
615入635
595A615
580八595
表1单色LED和LED模组主波长分布范围（续）LED光色
主波长/nm
4.3.2.21ED和1.ED模组色温、显色指数和色容差。QC/T1038—2016
波长范围a/nm
560580
505455<≤475
380≤420
应用于汽车内部的白光LED和LED模组色温，显色指数和色容差应符合表2的规定。表2白光LED色温、显色指数和色容差对照LED光色
4.4电性能
4.4.1LED正向电压。
色温/K
F30N00
L.ED正向电压值应符合表3的规定。显色指数Ra
表3LED单色光芯片正向电压范围分布红、橙光V
1.8黄、黄绿光V
1.9V≤2.4
4.4.21.ED反向漏电流。
LED反向漏电流应不大于5A。
4.4.3LED模组T作电流偏差率。
绿光V
蓝光Ve
2.9≤VF≤3.4
色容差SDCM
单位：V
紫光Ve
2.9≤V≤3.4
在试验电压下IED模组的实际工作电流与额定工作电流的偏差率应不大于15%、4.4.4LED模组耐过电压性能。
4.4.4.1长时过压。
1.ED模组在长时过压过程中，持续点亮的LED不应有闪烁现象，试验后应满足4.4.3的要求，且外观无异样。
4.4.4.2短时过压。
LED模组在短时过压过程中.持续点亮的IED不应有闪烁现象，试验后应满足4.4.3的要求，3
QC/T10382016
且外观无异样。
4.4.51.ED模组耐电源反接性能。I.ED模组经电源反接试验后应满足4.4.3的要求，且外观无异样。4.4.6L.ED模组耐叠加交流电压性能LED模组在叠加交流电压过程中，持续点亮的LED不应有闪烁现象试验后应满足4.4.3的要求。
4.4.7LED模组耐供电电压缓降和缓升性能。发动机在工作期间，I.ED模组应满足4.4.3的要求：发动机在起动时或在关闭时，模组中的LED可不点亮，但当发动机恢复正常时I.ED应能正常点亮。4.4.81.ED模组耐电压骤降后的复位功能。LED模组试验中I.ED可不点亮，试验后1.ED模组应满足4.4.3的要求。4.5热性能
4.5.1LED热阻。
LED热阻应不大于30℃/W。
4.5.2LED模组光衰率。
L.ED模组光衰率应不大于15%。
4.6电磁兼容性能
4.6.1LED静电放电耐受性，应符合SJ/T11394-2009中5.7的规定。人体模式的静电放电敏感性测试电压为2kV；机器模式的静电放电敏感性测试电压为100)V。试验后L.ED应满足4.2.1、4.3、4.4.1和4.4.2的要求。
4.6.21ED模组扰特性，应符合GB/T18655一2010中表5、表6和表9、表10中限值等级3的要求或用户技术条件的规定。
4.6.31.ED模组抗骚扰特性，功能状态等级应符合GB/T21437.2一2008中附录A规定的C级要求，试验脉冲应符合GB/T21437.2一2009中5.6的规定.严酷度等级为附录A中表A.1、表A.2规定的Ⅲ级。
注：视应用场合的不同，可选择等级要求和试验脉冲，具体由供需双方协商确定。4.71.ED耐环境性能
4.7.1L.ED耐高温贮存性能。
1.ED经高温试验后，性能应满足4.2.1、4.3、4.4.1和4.4.2的要求，且外观无损伤。4.7.2LED耐低温贮存性能。
1.ED经低温试验后，性能应满足4.2.1、4.3、4.4.1和4.4.2的要求.且外观无损伤。4.7.31.ED耐温度循环性能。
LED经温度循环试验后，性能应满足4.2.1、4.3、4.4.1和4.4.2的要求，且外观无损伤。4.7.4L.ED耐高温高湿性能。
LED经高温高湿试验后.性能应满足4.2.1、4.3、4.4.1和4.4.2的要求，且外观无损伤。4.7.5LED耐温度冲击性能。
1.ED经温度冲击试验后，性能应满足4.2.1、4.3、4.4.1和4.4.2的要求，且外观无损伤。4
4.81ED模组耐环境性能
4.8.11LED模组耐高温性能
4.8.1.1高温购存。
LED模组经高温贮存试验后.性能应满足4.4.3的要求，且外观无异样。4.8.1.2高温运行。
QC/T1038—2016
LED模组在高温运行试验中，LED应持续点亮不应有闪烁现象.试验后性能应满足4.4.3的要求，且外观无异样。
4.8.2LED模组耐低温性能。
4.8.2.1低温购存。
LED模组经低温贮存试验后.性能应满足4.4.3的要求，且外观无异样4.8.2.2低温运行。
LED模组在低温运行试验中，LED应持续点亮不应有闪烁现象，试验后性能应满足4.4.3的要求，且外观无异样。
4.8.3LED模组耐高低温循环性能。4.8.3.1规定变化率的温度循环。LED模组在试验中的通电期间其LED应持续点亮不应有闪烁.试验后性能应满足4.4.3的要求，且外观无异样。
4.8.3.2规定转换时间的温度快速变化。I.ED模组经循环试验后性能应满足4.4.3的要求，且外观无异样。4.8.4LED模组耐高温高湿性能
LED模组经高温高湿贮存试验后，性能应满足4.4.3的要求，且外观无异样。注：按供需双方要求协商确定。4.9LED模组耐振动性能
试验中和试验后ED模组不应出现损坏且性能应满足4.4.3的要求。4.10LED耐久性能
LED耐久性试验后应符合表4的全部规定表4LED耐久性试验判定标准
正向电压
反向漏电流
色品坐标
注：U.S.I.表示上限.I.S.L表示下限。Min
0.7xI..S.L
U.S.L-0.01
判定标准
1.1xU.S.I
U.S,L+0. 01
没有机械损伤
