【QC汽车标准】 通信车

ICS43.160

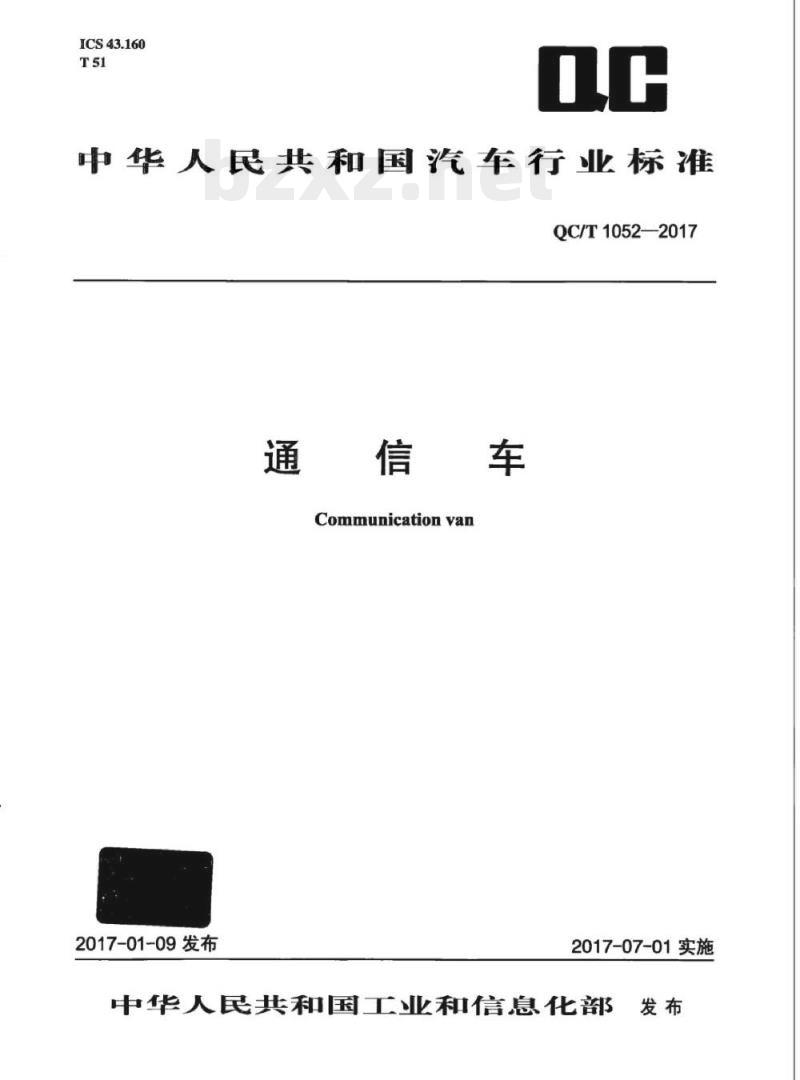

中华人民共和国汽车行业标准
QC/T1052—2017
通信车
Communicationvan
2017-01-09发布
2017-07-01实施

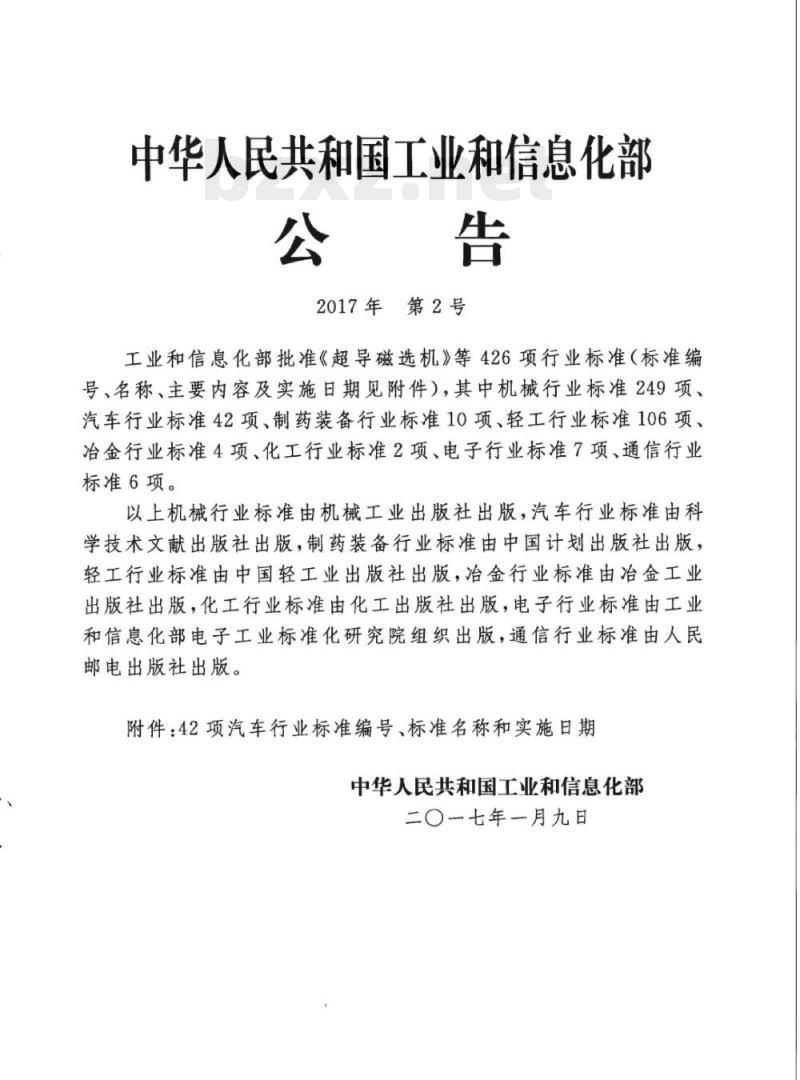

中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
2017年第2号
工业和信息化部批准《超导磁选机》等426项行业标准（标准编号、名称、主要内容及实施日期见附件），其中机械行业标准249项、汽车行业标准42项、制药装备行业标准10项、轻工行业标准106项、冶金行业标准4项、化工行业标准2项、电子行业标准7项、通信行业标准6项。
以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，制药装备行业标准由中国计划出版社出版，轻工行业标准由中国轻工业出版社出版，冶金行业标准由冶金工业出版社出版，化工行业标准由化工出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：42项汽车行业标准编号、标准名称和实施日期中华人民共和国工业和信息化部二〇一七年一月九日

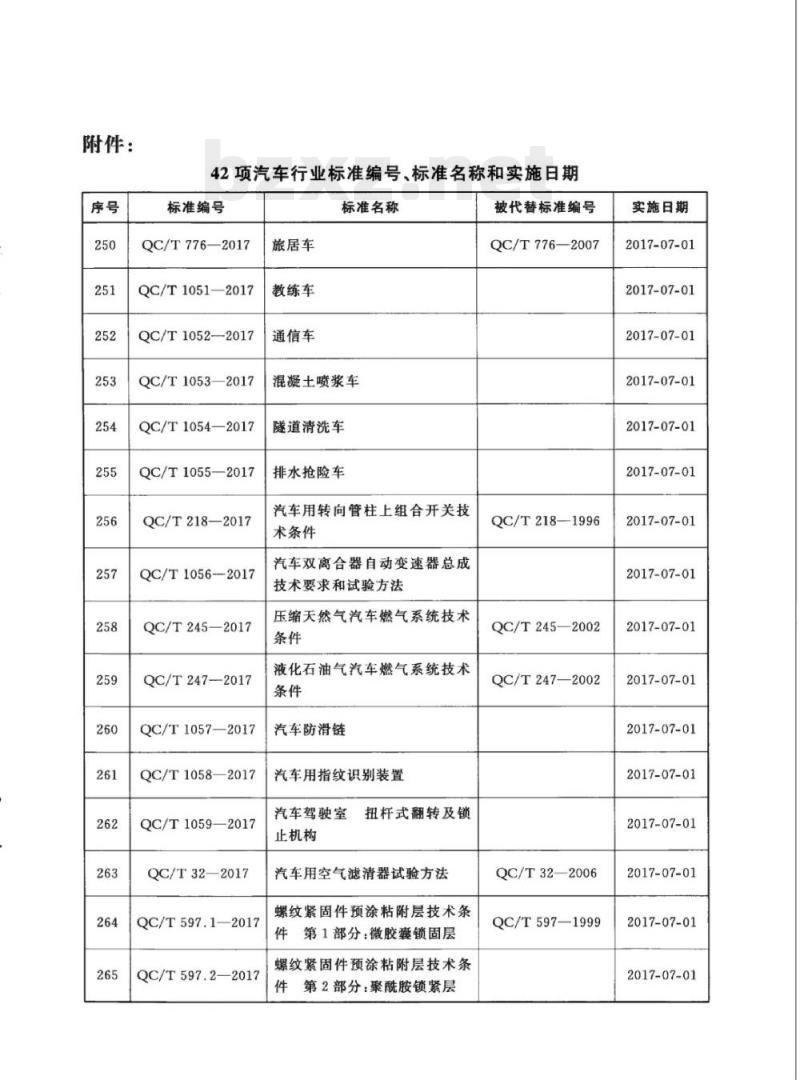

附件：
42项汽车行业标准编号、标准名称和实施日期标准编号
QC/T776—2017
QC/T1051—2017
QC/T1052—2017
QC/T1053—2017
QC/T1054—2017
QC/T1055—2017
QC/T218—2017
QC/T1056-—2017
QC/T245—2017
QC/T247—2017
QC/T1057—2017
QC/T1058—2017
QC/T1059—2017
QC/T32—2017
QC/T597.1—2017
QC/T597.2—2017
旅居车
教练车
通信车
标准名称
混凝土喷浆车
隧道清洗车
排水抢险车
汽车用转向管柱上组合开关技
术条件
汽车双离合器自动变速器总成
技术要求和试验方法
压缩天然气汽车燃气系统技术
液化石油气汽车燃气系统技术
汽车防滑链
汽车用指纹识别装置
汽车驾驶室
止机构
扭杆式翻转及锁
汽车用空气滤清器试验方法
螺纹紧固件预涂粘附层技术条
第1部分：微胶囊锁固层
螺纹紧固件预涂粘附层技术条
件第2部分：聚酰胺锁紧层
被代替标准编号
QC/T776—2007
QC/T218—1996
QC/T245—2002
QC/T247—2002
QC/T32—2006
QC/T597—1999
实施日期
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01

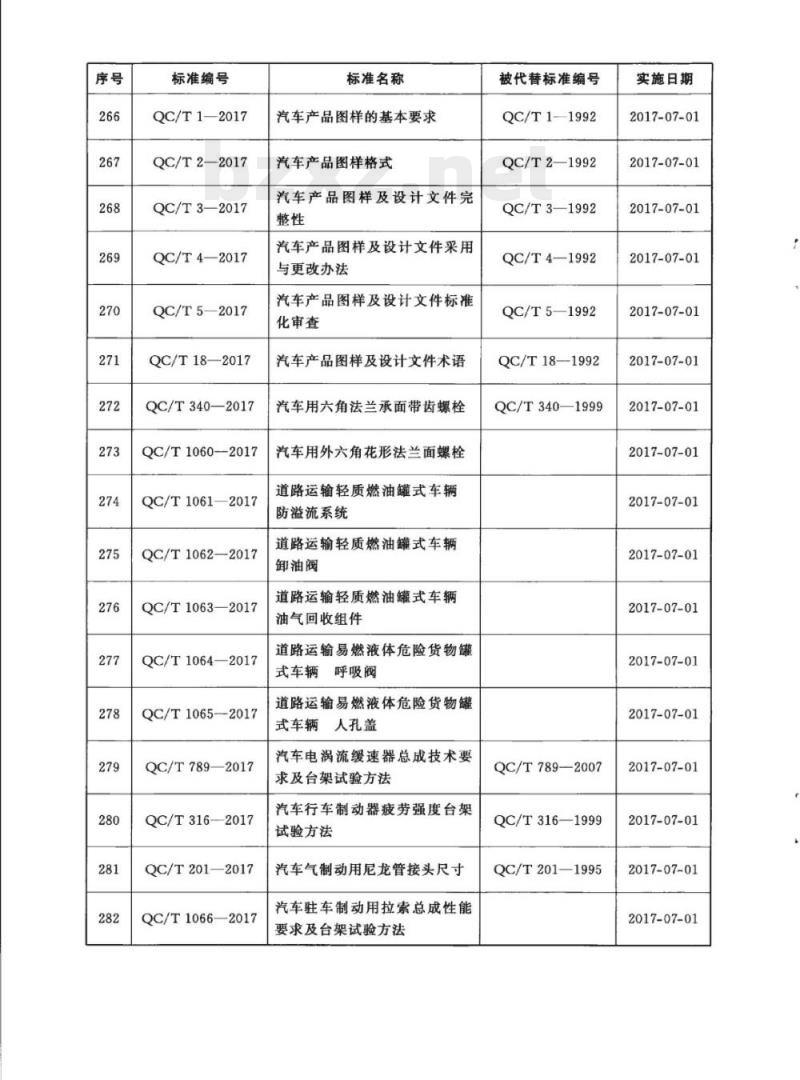

标准编号
QC/T1—2017
QC/T2—2017
QC/T3—2017
QC/T4—2017
QC/T5—2017
QC/T18—2017
QC/T340—2017
QC/T1060—2017
QC/T1061—2017
QC/T1062—2017
QC/T1063—2017
QC/T1064—2017
QC/T1065-2017
QC/T789—2017
QC/T316-2017
QC/T201—2017
QC/T1066—2017
标准名称
汽车产品图样的基本要求
汽车产品图样格式
汽车产品图样及设计文件完
汽车产品图样及设计文件采用
与更改办法
汽车产品图样及设计文件标准
化审查
汽车产品图样及设计文件术语
汽车用六角法兰承面带齿螺栓
汽车用外六角花形法兰面螺栓
道路运输轻质燃油罐式车辆
防溢流系统
道路运输轻质燃油罐式车辆
卸油阀
道路运输轻质燃油罐式车辆
油气回收组件
道路运输易燃液体危险货物罐
式车辆呼吸阀
道路运输易燃液体危险货物罐
式车辆人孔盖Www.bzxZ.net
汽车电涡流缓速器总成技术要
求及台架试验方法
汽车行车制动器疲劳强度台架
试验方法
汽车气制动用尼龙管接头尺寸
汽车驻车制动用拉索总成性能
要求及台架试验方法
被代替标准编号
QC/T1-—1992
QC/T2—1992
QC/T3—1992
QC/T4—1992
QC/T5—1992
QC/T18—1992
QC/T340—1999
QC/T789—2007
QC/T316—1999
QC/T201—1995
实施日期
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
标准编号
标准名称
汽车电线束和电气设备用连接
器第1部分：定义、试验方法
QC/T1067.1—2017
和一般性能要求
汽车电线束和电气设备用连接
QC/T1067.2—2017
器第2部分：插头端子的型式
和尺寸
汽车电线束和电气设备用连接
QC/T1067.3-2017
QC/T1068—2017
QC/T1069—2017
QC/T1070—2017
QC/T1071—2017
QC/T772—2017
QC/T771—2017
第3部分：电线接头的型
式、尺寸和特殊要求
电动汽车用异步驱动电机系统
电动汽车用永磁同步驱动电机
汽车零部件再制造产品技术规
范气缸体总成
汽车发动机气缸盖气道稳态流
动特性测试方法
汽车用柴油滤清器试验方法
汽车柴油机纸质滤芯柴油细滤
器总成技术条件
被代替标准编号
QC/T417.1—2001
QC/T417.3—2001
QC/T417.4—-2001
QC/T417.5—2001
QCn29010—1991
QCn29011—1991
QCn29013—1991
QC/T772—2006
QC/T771—2006
实施日期
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
规范性引用文件
术语和定义
试验方法
检验规则
标志、使用说明书
随车文件、运输及贮存
QC/T1052—2017
QC/T1052—2017
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口本标准主要起草单位：中集车辆(山东)有限公司、汉阳专用汽车研究所。本标准主要起草人：梁仲文、冯会健、李道彭、李红兵，本标准为首次发布。
1范围
通信车
QC/T1052-2017
本标准规定了通信车的术语和定义、要求、试验方法、检验规则、标志、使用说明书、随车文件、运输及贮存。
本标准适用手采用定型汽车底盘改装的通信车和通信半挂车（以下统称通信车），其他类型的通信车参照执行。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB1495汽车加速行驶车外噪声限值及测量方法GB1589道路车辆外廊尺寸、轴荷及质量限值GB4785汽车及挂车外部照明和光信号装置安装规定机动车运行安全技术条件
GB7258
车用电子警报器
GB8108
GB/T9969工业产品使用说明书
GB11567.1
汽车和挂车侧面防护要求
GB11567.2汽车和挂车后下部防护要求GB/T12534
汽车道路试验方法通则
GB/T12677汽车技术状况行驶检查方法GB13954警车、消防车、救护车、工程救险车标志灯具GB/T18411道路车辆产品标牌
JB/T5943工程机械焊接件通用技术条件JT230汽车导静电橡胶拖地带
QC/T252专用车定型试验规程
QC/T4492010保温车、冷藏车技术条件及试验方法QC/T484汽车油漆涂层
5汽车用涂镀层和化学处理层
QC/T625
YD/T1051—2010通信局（站）电源系统总技术要求1
QC/T1052—2017
3术语和定义
下列术语和定义适用于本标准。3.1
工作舱workingspace
通信车上安装移动通信系统、传输系统等通信主设备、人员操控所需相对独立的工作空间。4要求
4.1总则
4.1.1通信车应符合本标准要求，并按经规定程序批准的产品图样和技术文件制造4.1.2自制件应经检验部门检验合格后方能装配；外购件、外协件应符合有关标准的规定，有制造厂的产品质量合格证，并经通信车制造厂复查合格后方能装配。4.2工作条件
通信车在下列条件下应能正常工作：a）环境温度-40℃～40℃；
b）空气相对湿度不大于95%(25℃）；c）海拔高度不大于4000m；
d）行驶道路等级不低于四级。
4.3整车
4.3.1所有外露黑色金属件均应进行防腐蚀处理；电镀件应符合QC/T625的规定；油漆涂层应符合QC/T484的规定。
焊接件应符合JB/T5943的规定。4.3.3
各紧固件应连接牢固可靠，行驶时不得自行松动。4.3.4
备胎装置及其位置如有改动，应保证安装可靠，装卸方便、灵活。车厢及工作舱内部应设置灭火装置，灭火装置应安装牢固、取放方便。4.3.5
车厢与车架连接应牢固可靠，车厢纵向对称面对于车架纵向对称面的偏移量不大于5mm。4.3.7工作梯应安装牢固。如工作梯可收、放，则应收、放灵活，行驶时不得自行滑出。4.3.8
通信车应具有良好的减震性能；通信主设备应靠厢体摆放，采用减震装置与车厢连接。4.3.9月
所有的工具、配件等应安装牢固、取用方便。4.3.10
工作舱内应安装温度、湿度、烟度、浸水及车辆防盗用的报警装置。4.3.11安装的警报器应符合GB8108的规定，安装的警示标志灯具应符合GB13954的规定，警报器和警示标志灯具应固定可靠。4.3.12工作舱内必须安装导静电装置，并与整车导静电橡胶拖地带连接，导静电橡胶拖地带应符合JT230的规定。
4.4安全要求
4.4.1通信车运行安全应符合GB7258的规定。4.4.2通信车外廊尺寸、轴荷及质量限值应符合GB1589的规定。2
4.4.3通信车外部照明及光信号的安装要求应符合GB4785的规定。QC/T1052—2017
4.4.4通信车侧面防护装置应符合GB11567.1的规定，后下部防护装置应符合GB11567.2的规定。
4.4.5通信车粘贴的反光标识和尾部标志板应符合GB7258的规定。4.5环保要求
4.5.1通信车加速行驶车外噪声应符合GB1495的规定。4.5.2通信车驾驶员耳旁噪声应符合GB7258的规定。4.5.3通信车1m处工作噪声值应不大于60dB(A）。4.6车厢
4.6.1车厢外表面应平整、过渡圆滑，无明显磕、碰、划、伤等痕迹。4.6.2车厢工作舱内底板上表面应平整，且耐磨、防滑、防静电。4.6.3车厢内、外壁应具有防水、不透气、阻燃、耐腐蚀、不吸湿等性能，内壁应易清洗，使用常用的清洗剂或清洗方法不应对其产生不良影响。4.6.4车厢应选用吸水性低、透气性小，导热系数小、抗腐蚀性好的隔热材料。4.6.5车厢应具有良好的防尘、防雨密封性，在进行淋雨试验时，车厢顶部、侧壁、门、窗、对外接口盘及穿线孔处不应有渗漏现象。4.6.6工作舱应与其他设备工作区分开。4.6.7车厢工作舱应具有良好的隔热及隔音性能，其总传热系数K应小于0.6W/(m2·K)。4.6.8车厢内应安装照明装置，工作舱内还应配置应急照明及换气装置。4.6.9车厢门开启后应能牢固地锁止在车厢上。车厢门应启、闭轻便、灵活。4.7电源系统
4.7.1通信车电源系统的组成应满足通信车的用电需求。4.7.2通信车电源系统应稳定、可靠、安全地供电，电源系统的类型应符合YD/T1051一2010中6.1.4或6.1.5的规定。
4.7.3通信车的交流基础电源为市电或发电机组（含移动电站）提供的低压交流电，标称电压220/380V、标称频率50Hz。
4.7.4通信车交流供电方式应符合YD/T1051—2010中8.1的规定。4.7.5通信车的直流基础电源为向各种通信设备和二次变换电源设备提供直流电压的电源，电源电压为-48V。
4.7.6通信车直流供电方式应符合YD/T1051—2010中9.1的规定。4.8车辆平衡系统
通信车平衡系统由平衡支腿及平衡仪组成，平衡系统应满足如下要求：a）平衡支腿的单腿承载0.5倍车辆总质量时，支撑高度的变动量应不大于5mmb）平衡系统应具有可靠的锁止功能，模拟连续工作200h以上，车身在各方向上的偏差应不大于0.5%；
c）平衡系统应能在四级公路5%的坡度上调平。3
QC/T10522017
4.9天馈线系统
4.9.1天线升、降机构。
通信车移动通信天馈线系统和微波传输天馈线系统配置的天线升、降机构应满足如下要求：a）天线升起高度应满足信号传输的要求；b）天线升、降系统应运行平稳；天线升、降系统应具有可靠的锁止功能，连续使用200h其自降量不超过50mm；c）
天线升、降系统应具有良好的抗风性能，处于工作状态时，在空气流速为13.8m/s（六级d)
风）、无任何辅助稳定装置的条件下，信号满足使用要求；e）天线升、降系统顶部应设置闪烁式警示灯。4.9.2天线安装。
通信车天线安装应满足如下要求：a）天线升、降系统上应设置移动通信天线支架，天线支架支持3个扇区的天线安装，并可手动或电动调节天线水平方向角和俯仰角；b）天线升、降系统上应设置微波天线支架，天线支架可手动或电动调节天线水平方向角和俯仰角；
c）VAST天线应安装在车厢顶部，不工作时其反射面朝向车厢顶部上平面。4.9.3馈线安装。
馈线应随天线升、降系统同步收放，可设置馈线随动线缆盘。4.10控制系统
4.10.1通信车控制系统应能实现天线升、降系统与防雨天窗及随动线缆盘之间的安全互锁。4.10.2配备柴油发电机组的通信车控制系统应能实现市电突然断电时，自动启动柴油发电机组供电。
4.10.3控制系统应明确显示各系统的工作状态。4.11防雷接地系统
通信车应设置避雷装置，该装置应具有良好的接地、导电性能，该装置上任意两点间的电阻应不大于50。
4.12调温系统
调温系统应保证车厢内温度为18℃～28℃；车厢内温度达到设定值时，应保证车厢内温度变化不天于2℃/h。
5试验方法
5.1整车性能试验
5.1.1整车基本性能试验按QC/T252的规定进行。5.1.2强制性检验项目应按国家有关规定进行。5.2淋雨试验、隔热性能试验
通信车的淋雨试验按QC/T449—2010第5.3.1的规定进行，隔热性能试验按QC/T449—2010第5.3.3的规定进行。
