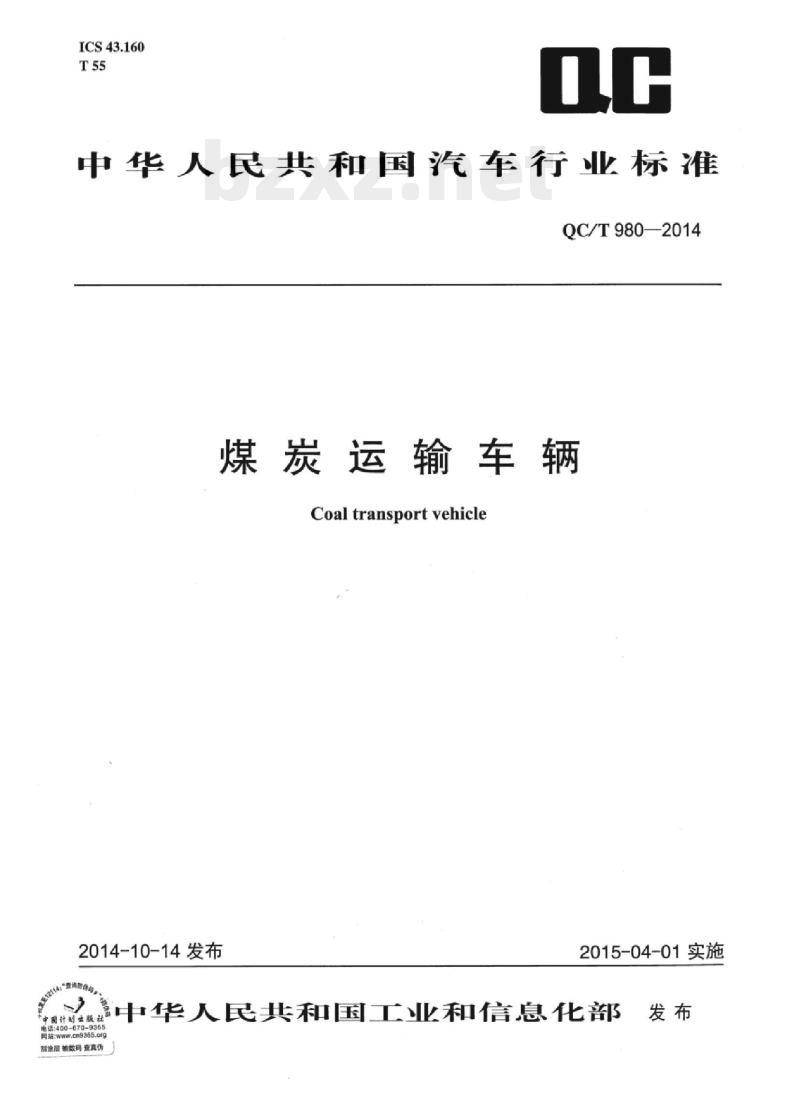

【QC汽车标准】 煤炭运输车辆

ICS43.160
中华人民共和国汽车行业标准
QC/T980—2014
煤炭运输车辆
Coal transport vehicle
2014-10-14发布
2015-04-01实施
华人民共和宝工和信息化都
ww.en9360.on
刮涂屋输数码查真伪

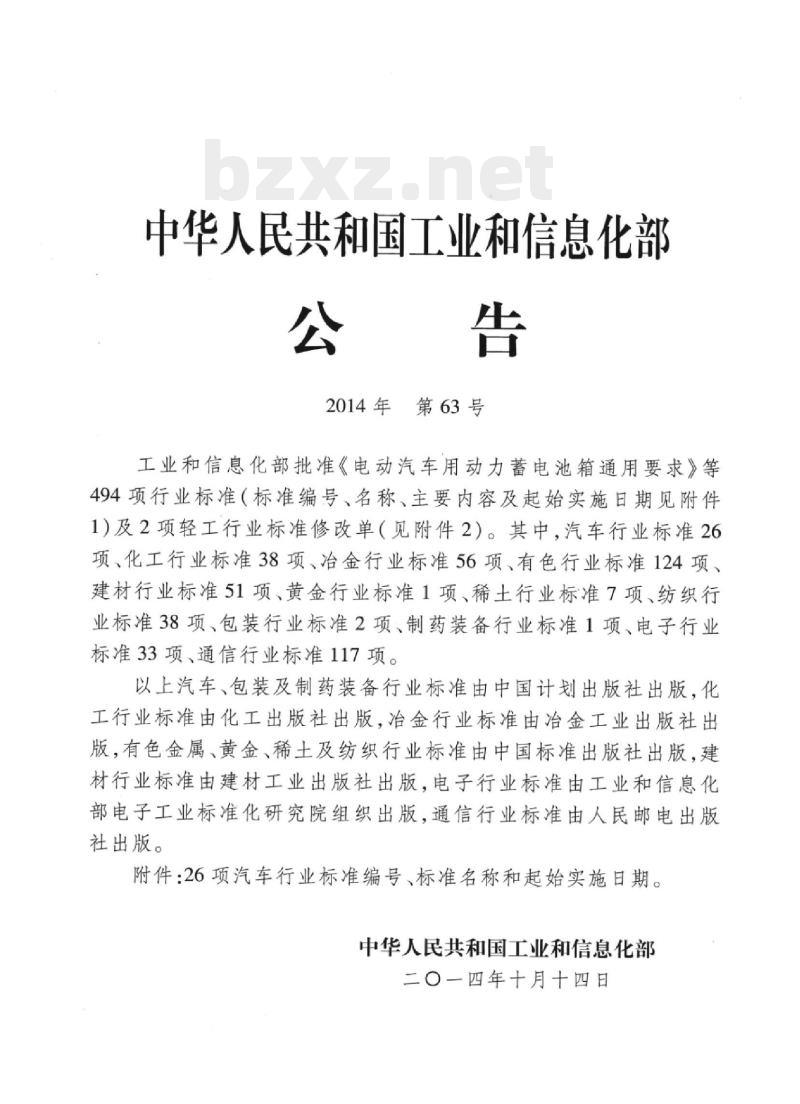

中华人民共和国工业和信息化部公告
2014年第63号
工业和信息化部批准《电动汽车用动力蓄电池箱通用要求》等494项行业标准（标准编号、名称、主要内容及起始实施日期见附件1）及2项轻工行业标准修改单（见附件2）。其中，汽车行业标准26项、化工行业标准38项、冶金行业标准56项、有色行业标准124项、建材行业标准51项、黄金行业标准1项、稀土行业标准7项、纺织行业标准38项、包装行业标准2项、制药装备行业标准1项、电子行业标准33项、通信行业标准117项。以上汽车、包装及制药装备行业标准由中国计划出版社出版，化工行业标准由化工出版社出版，治金行业标准由冶金工业出版社出版，有色金属、黄金、稀土及纺织行业标准由中国标准出版社出版，建材行业标准由建材工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：26项汽车行业标准编号、标准名称和起始实施日期。中华人民共和国工业和信息化部二〇一四年十月十四日

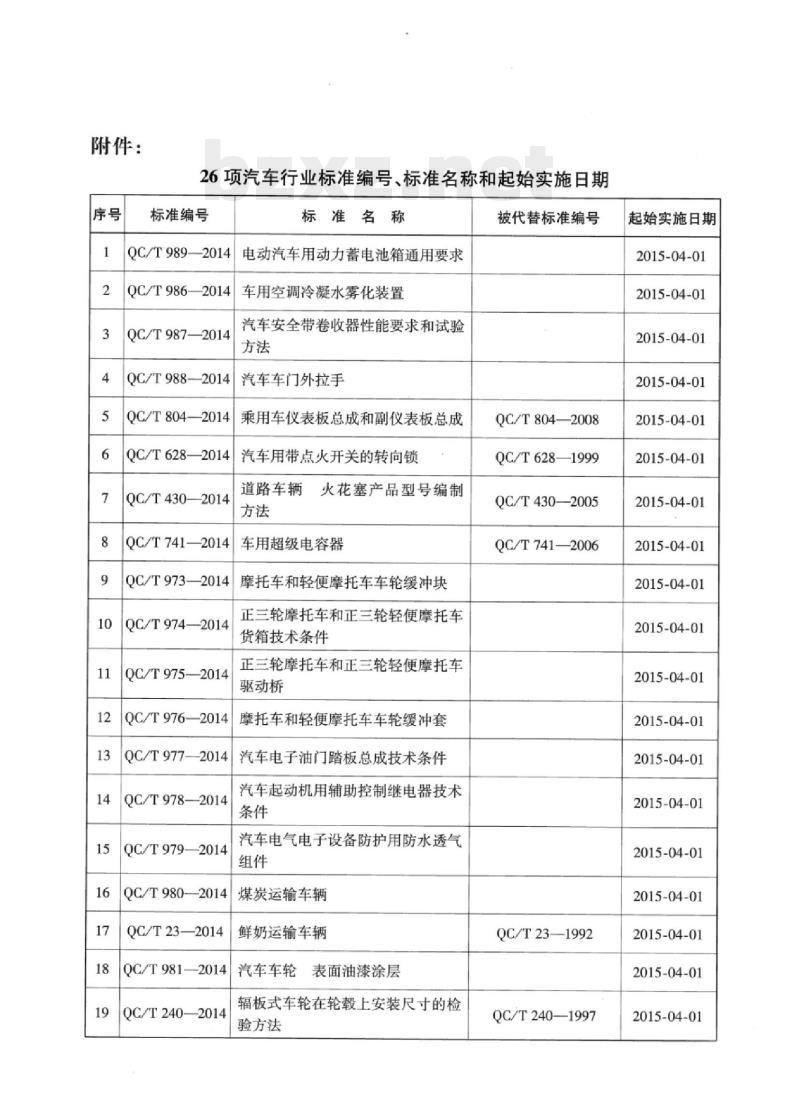

附件：
26项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T989—2014
QC/T986-2014
QC/T987—2014
标准名称
电动汽车用动力蓄电池箱通用要求车用空调冷凝水雾化装置
汽车安全带卷收器性能要求和试验方法
QC/T988—2014
汽车车门外拉手
QC/T804—2014
乘用车仪表板总成和副仪表板总成QC/T628—2014
汽车用带点火开关的转向锁
QC/T430—2014
QC/T741—2014
QC/T973—2014
QC/T974—2014
QC/T975—2014
道路车辆火花塞产品型号编制
车用超级电容器
摩托车和轻便摩托车车轮缓冲块正三轮摩托车和正三轮轻便摩托车货箱技术条件
正三轮摩托车和正三轮轻便摩托车驱动桥
QC/T976—2014
摩托车和轻便摩托车车轮缓冲套QC/T977—2014
汽车电子油门踏板总成技术条件QC/T978—2014
QC/T979—2014
QC/T980—2014
QC/T23—2014
QC/T981—2014
QC/T240—2014
汽车起动机用辅助控制继电器技术条件
汽车电气电子设备防护用防水透气组件
煤炭运输车辆
鲜奶运输车辆
汽车车轮表面油漆涂层
辐板式车轮在轮毂上安装尺寸的检验方法
被代替标准编号
QC/T804—2008
QC/T628-
3—1999
QC/T430—2005
QC/T741—2006
QC/T23—1992
QC/T240—1997
起始实施日期
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01

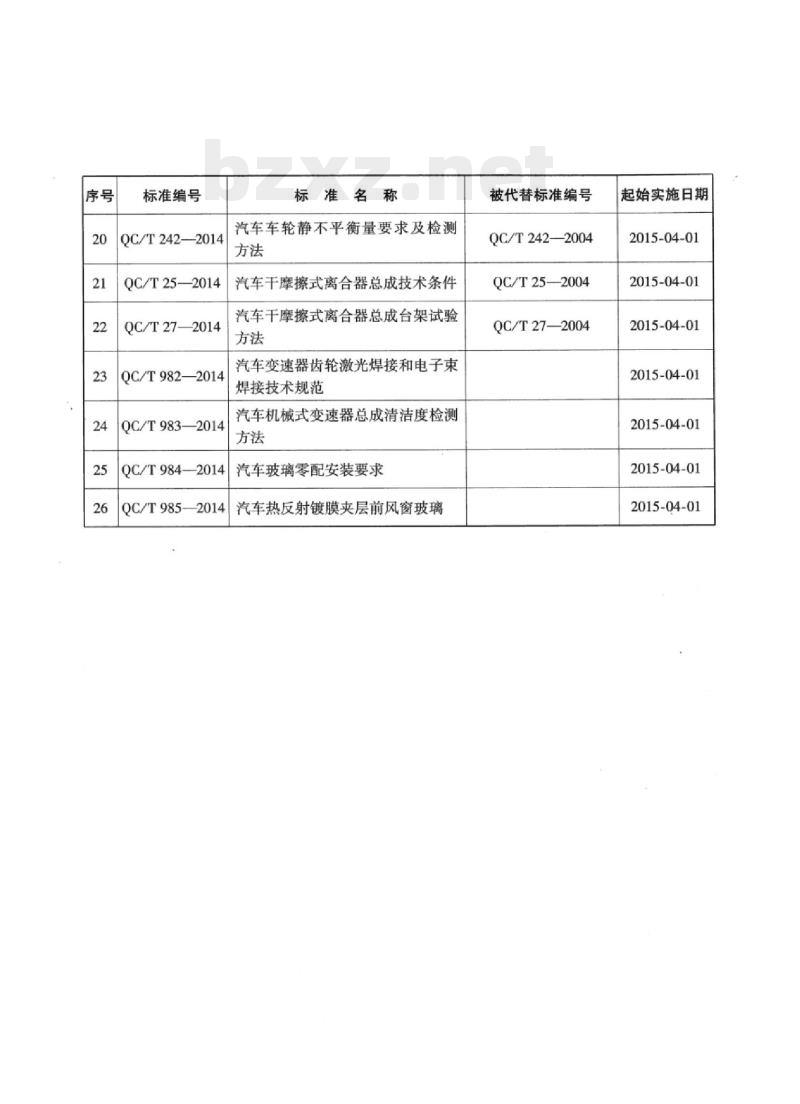

标准编号
QC/T242—2014
QC/T25—2014
QC/T27—2014
QC/T982—2014
QC/T983—2014
QC/T984——2014
QC/T985-—2014
标准名称
汽车车轮静不平衡量要求及检测方法
汽车干摩擦式离合器总成技术条件汽车干摩擦式离合器总成台架试验方法
汽车变速器齿轮激光焊接和电子束焊接技术规范
汽车机械式变速器总成清洁度检测方法
汽车玻璃零配安装要求
汽车热反射镀膜夹层前风窗玻璃被代替标准编号
QC/T242—2004
QC/T25—2004
QC/T27—2004
起始实施日期
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01
2015-04-01

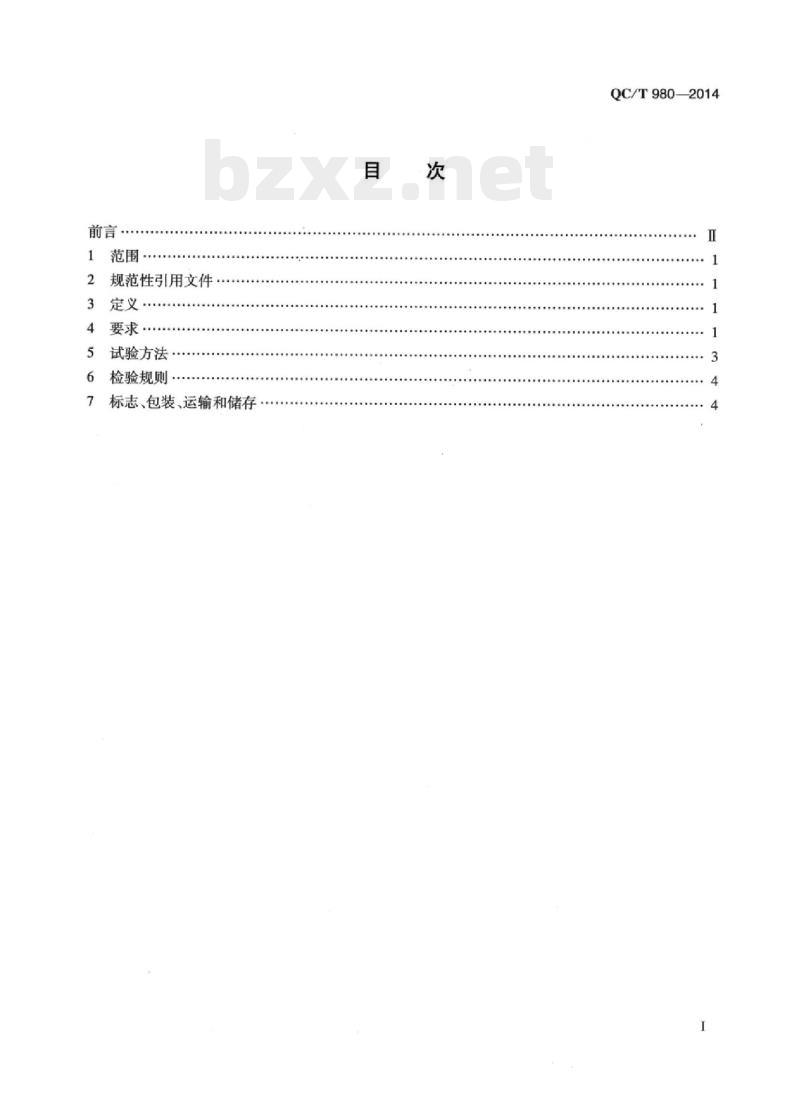

规范性引用文件
定义·
要求·
试验方法·
检验规则·
标志、包装、运输和储存
QC/T980—2014
QC/T980-2014
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：中集车辆（集团）有限公司、交通运输部公路科学研究院、汉阳专用汽车研究所。
本标准主要起草人：董华周、张红卫、胡钢、徐国红、董金松、洪光、张学礼、宋延文。1范围
煤炭运输车辆
QC/T980—2014
本标准规定了煤炭运输车辆的定义、技术要求、试验方法、检验规则、标志、包装、运输及储存。本标准适用于采用定型汽车底盘改装的煤炭运输车和煤炭运输半挂车。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB1589道路车辆外廓尺寸、轴荷及质量限值GB4785汽车及挂车外部照明和光信号装置的安装规定GB7258机动车运行安全技术条件GB11567.1汽车和挂车侧面防护要求GB11567.2汽车和挂车后下部防护要求GB12676汽车制动系统结构、性能和试验方法GB/T17350专用汽车和专用挂车术语、代号和编制方法GB/T18411
道路车辆产品标牌
道路车辆牵引车与半挂车之间机械连接互换性GB/T20070
GB23254货车及挂车车身反光标识GB/T23336bZxz.net
HG/T3088
JB/T5943
半挂车通用技术条件
车辆门窗橡胶密封条
工程机械焊接件通用技术条件
JT/T389—2010
厢式挂车技术条件
JT/T789
道路甩挂运输车辆技术条件
QC/T252
专用汽车定型试验规程
QC/T484
汽车油漆涂层
QC/T625
3定义
汽车用涂镀层和化学处理层
GB/T17350中界定的术语和定义适用于本标准。4要求
4.1总则
4.1.1煤炭运输车辆应符合本标准的规定，并按规定程序批准的产品图样和技术文件制造。1
QC/T980—2014
4.1.2外购件、外协件应符合相关标准的规定，并有制造厂的合格证。自制零部件、总成件经检验合格后方可装配使用。
4.2整车
4.2.1外廓尺寸、轴荷及质量的限值应符合GB1589的规定。4.2.2车身反光标识应符合GB23254的规定。4.2.3外部照明及光信号装置应符合GB4785的规定。4.2.4侧防护装置应符合GB11567.1的规定；后下部防护装置应符合GB11567.2的规定。4.2.5所有外露黑色金属件均应进行防腐处理；油漆涂层应符合QC/T484的有关规定；电镀涂层应符合QC/T625的有关规定。
4.2.6所有焊接件应符合JB/T5943的有关规定。车辆应具有良好的密封性能，不应有漏煤炭现象。4.2.73
4.2.8煤炭运输车辆的最大侧倾稳定角应符合GB7258的规定。4.2.9煤炭运输车应配备离合器助力装置、缓速控制装置和行驶记录仪。4.2.10煤炭运输车宜采用8×4驱动型式，总质量不大于31t，整备质量应不大于14t；煤炭运输半挂车宜采用三轴结构，总质量不大于40t，整备质量应不大于10t。4.2.11煤炭运输车的轮胎应为子午线轮胎，单胎负荷能力不大于3.5t；煤炭运输半挂车的轮胎应为子午线轮胎，单胎负荷能力不大于3t；煤炭运输车辆安装宽基轮胎时，单胎负荷能力不大于5t。4.2.12煤炭运输半挂车及各总成和零部件还应符合GB/T23336的相关规定。煤炭运输半挂车和牵引车连接互换性应符合GB/T20070的规定。4.2.13用于甩挂运输的煤炭运输半挂车应符合JT/T789的规定。4.2.14煤炭运输半挂列车比功率（发动机净功率/总质量）不小于5.20kW/t。4.2.15煤炭运输车制动性能应符合GB7258的相关规定，煤炭运输半挂车制动性能应符合GB12676的规定。
4.3车厢
煤炭运输车（驱动型式8×4）和三轴煤炭运输半挂车的车厢尺寸参数应符合表1的要求。4.3.1
表1车厢尺寸参数
煤炭运输车（驱动型式8×4）
煤炭运输半挂车(三轴）
车厢有效容积A
18≤A≤22
33≤A≤38
车厢内部长度
≤11000
车厢内部宽度
≤2300
车厢内部高度
≤1500
4.3.2厢门锁杠固定座宜为安装式，固定螺栓超出门方框内平面不大于3mm。4.3.3车厢厢体采用立式波形钢板时，立式波形钢板厚度不大于1.2mm。4.3.4车厢厢体主要允许尺寸偏差和形位公差应满足JT/T389的相关规定。4.3.5车厢门的开启角应符合下列要求：a）对开及单开式后厢门：（270_§）；对开及单开式侧厢门：（180_§）°；侧面门洞宽度
b）在车厢的适当位置设置锁定装置，使车厢门开启后得以固定；可在前端部侧面厢门处增加2
限位装置，防止厢门向前开启时碰撞一条直线上的驾驶室。QC/T980—2014
4.3.6车厢门应启闭灵活、轻便，门上装有密封条，固定可靠，密封良好：密封条应符合HG/T3088的有关规定。
4.3.7车厢应装有梯子。采用活动梯子时，应取用方便，使用可靠，梯子应有锁紧机构，保证梯子在行车时不自行滑出。
4.3.8采用铆接工艺结构的车厢，铆接质量应符合JT/T389—2010附录B的相关要求。4.3.9车厢厢体的前墙、后墙、侧墙的强度及刚度最低要求应满足JT/T389—2010附录A的规定。4.3.10车厢厢体前墙左右立柱外侧表面上，必须有“煤炭运输车辆”的字样，单个字体高度不小于150mm，字体颜色醒目，且与车厢颜色不同。4.3.11车厢应具有良好的防雨密封性，在进行淋雨试验时，不应有渗、漏现象。4.4车厢顶盖
允许车厢顶盖高出车厢不大于240mm，顶盖采用左右开启方式或前后开启方式。车厢顶盖应保证煤炭运输车辆在运输过程中车厢封闭。5试验方法
5.1主要结构参数和基本性能的试验煤炭运输车辆的主要结构参数和基本性能试验按QC/T252的有关规定进行。5.2强制性检验
煤炭运输车辆的外廊尺寸、轴荷及质量，车身反光标识，侧、后下部防护装置，侧倾稳定角，制动性能等强制性检验按相关强制性标准进行。5.3防雨密封性
车厢封闭后，沿铅垂方向成45°角分别对车厢顶部、后部及侧面进行淋雨，淋雨强度为5mm/min~7mm/min，历时30min，在人工降雨条件下进行淋雨试验。5.4车门开启角度的测定
车门开启后，用精度不大于1mm卷尺测量出从门转轴到门端部外表面一点投影到车厢平面上的距离L,用精度不大于1mm直尺测量出门端部外表面同一点到车厢垂直距离h。按式（1)计算侧门开启角度或计算后门开启角度α。α=-tan
式中：
h——门端部外表面同一点到车厢垂直距离，mm；L一门转轴到门端部外表面一点投影到车厢平面上的距离，mm；k—一计算侧门开启角度时为180°，计算后门开启角度时为270°。5.5厢体强度和刚度试验
厢体强度和刚度试验按JT/T389—2010附录A进行。(1)
QC/T9802014
6检验规则
6.1出厂检验
煤炭运输车辆应逐台检验合格后方可出厂，检验项目应至少包括以下内容。a）外观；
b）防雨密封性。
6.2型式检验
6.2.1凡属下列情况之一者应进行型式检验：新产品试制定型时；
b）老产品转厂生产时；
c）产品停产3年后恢复生产时；d）正式生产产量累计5000辆时：正式生产后，结构、材料、工艺有较大改变，可能影响产品性能时；e)
出厂检验与型式检验有重大差异时。f）
型式检验时，如果属6.2.1中a）、b）、c)三种情况，应按第4章的内容和QC/T252有关规定6.2.2
进行检验；如果属6.2.1中d），应对专用性能进行检验：如果属6.2.1中e）、f)两种情况，可仅对受影响项目进行检验。
7标志、包装、运输及储存
7.1煤炭运输车辆必须安装标牌，标牌的固定、位置及型式应符合GB/T18411的规定。产品标牌内容应符合GB7258的规定。
7.2每辆煤炭运输车辆应带有产品合格证、使用说明书、产品专用工具及明细表。7.3在运输及储存期间，煤炭运输车辆的气制动管路接头和电线接头应密封。7.4煤炭运输车辆停放一年以上，出厂时应按说明书进行维护。煤炭运输车辆长期存放时，应按产品说明书的规定进行维护。
S/N:1580242-605
1158024260502
中华人民共和国汽车行业标准
煤炭运输车辆
QC/T980—2014
中国计划出版社出版
网址：jhpress.com
地址：北京市西城区木地北里甲11号国宏大厦C座3层邮政编码：100038电话：（010）63906433（发行部）新华书店北京发行所发行
三河富华印刷包装有限公司印刷880mmX1230mm1/160.75印张18千字2015年3月第1版2015年3月第1次印刷印数1—356册
统一书号：1580242·605
定价：12.00元
版权所有侵权必究
侵权举报电话：（010）63906404如有印装质量问题，请寄本社出版部调换
