【机械行业标准(JB)】 阀门的耐火试验

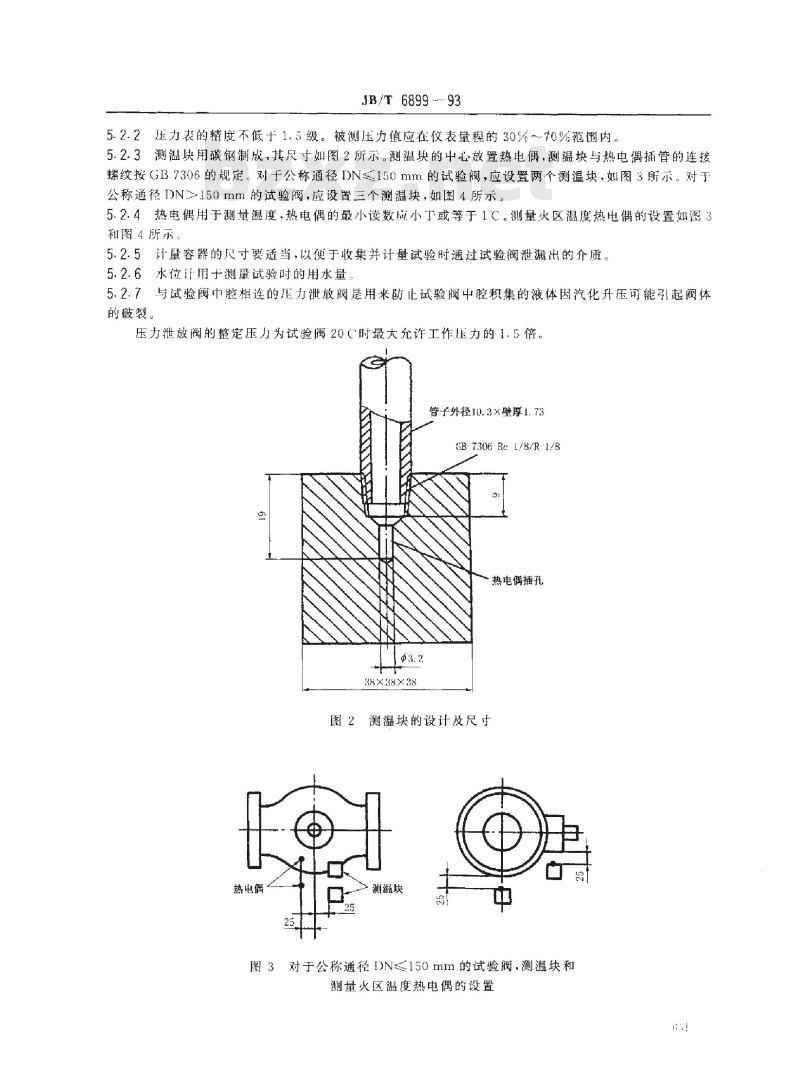

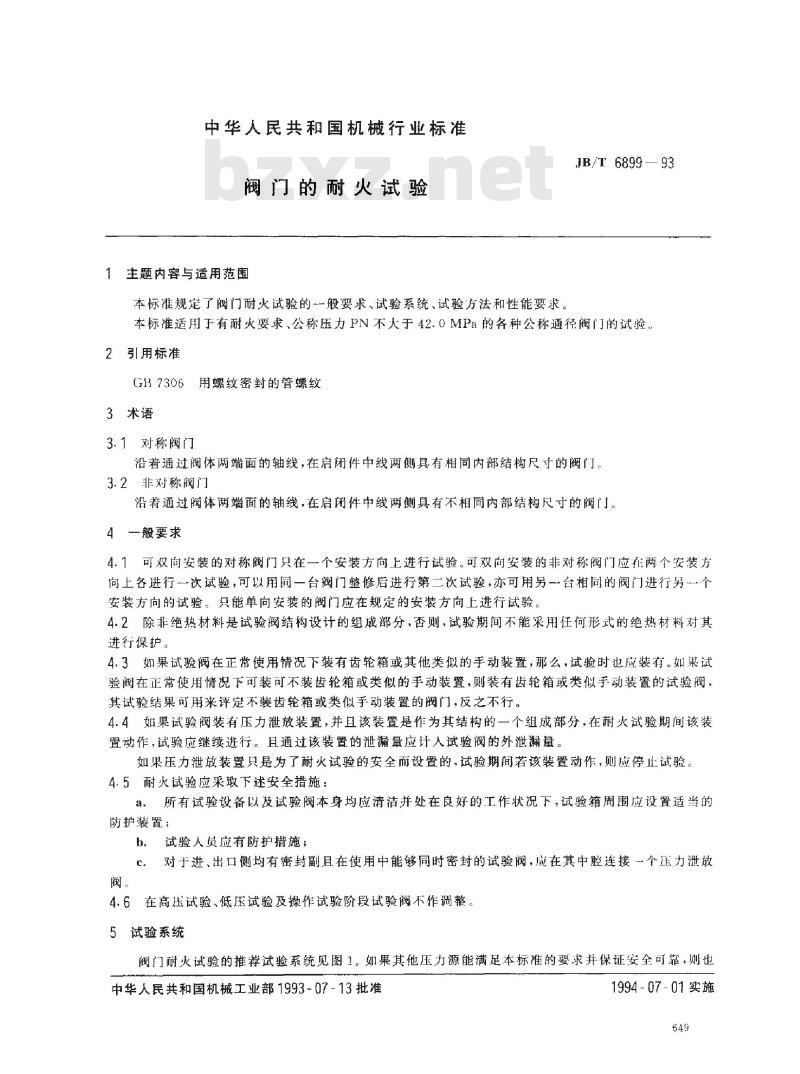

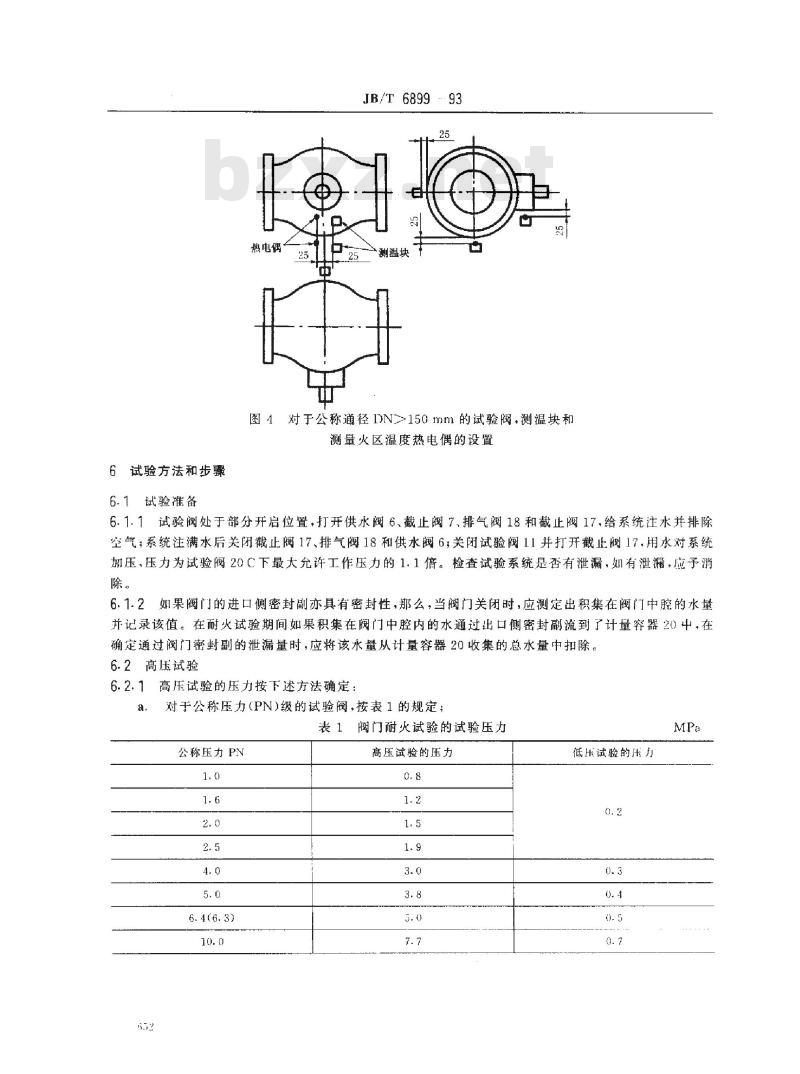

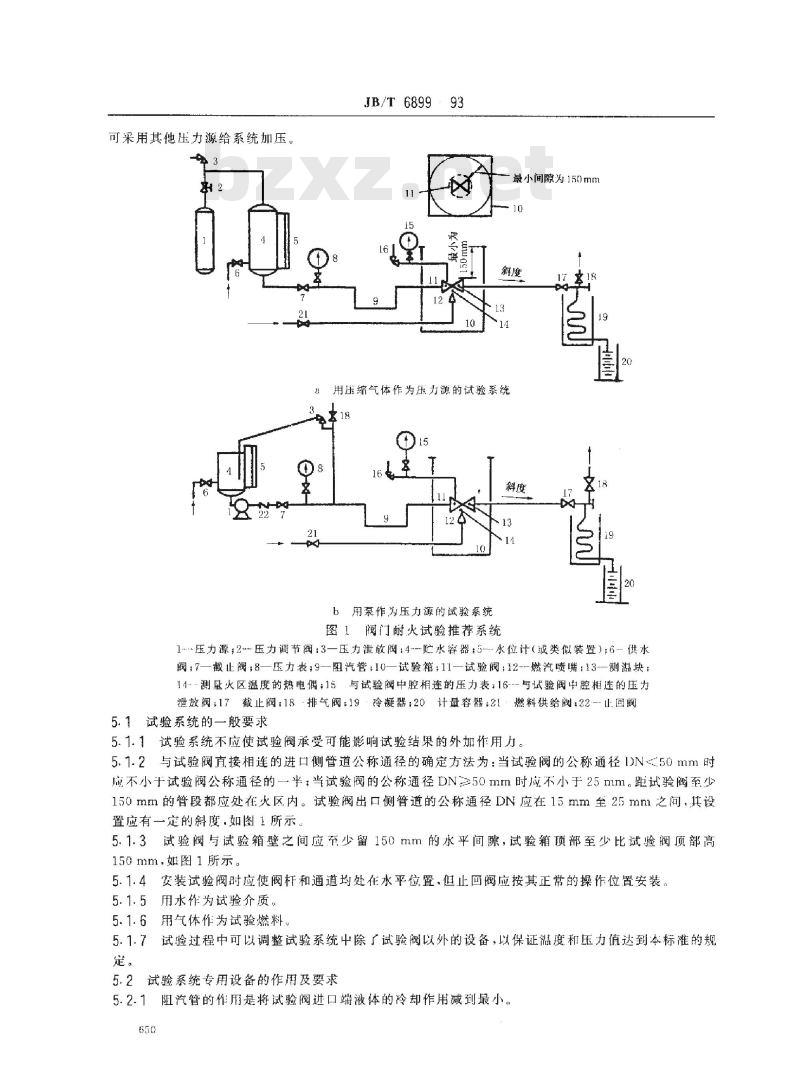

中华人民共和国机械行业标准 JB/T6899-93 《阀门的耐火试验》 1 主题内容与适用范围 本标准规定了阀门耐火试验的一般要求、试验系统、试验方法和性能要求。本标准适用于有耐火要求、公称压力PN不大于42.0MPa的各种公称通径阀门的试验。 2 引用标准 GB7306 用螺纹密封的管螺纹 3 术语 3.1 对称阀门 沿着通过阀体两端面的轴线，在启闭件中线两侧具有相同内部结构尺寸的阀门。 3.2 非对称阀门 沿着通过阀体两端面的轴线，在启闭件中线两侧具有不相同内部结构尺寸的阀门。 4 一般要求 4.1 可双向安装的对称阀门只在一个安装方向上进行试验。可双向安装的非对称阀门应在两个安装方向上各进行一次试验，可以用同一台阀门整修后进行第二次试验，亦可用另一台相同阀门进行试验。只能单向安装的阀门应在规定的安装方向上进行试验。 4.2 除非绝热材料是试验阀结构设计的组成部分，否则试验期间不能采用任何形式的绝热材料保护阀门。 4.3 如果试验阀在正常使用情况下装有齿轮箱或类似手动装置，试验时应装有。如果试验阀在正常使用情况下可选装，则装有装置的试验阀可用于评定不装装置的阀门，反之不行。 4.4 如果试验阀装有压力泄放装置且其为结构组成部分，在耐火试验期间该装置动作时，试验应继续进行，其泄漏量计入阀门外泄量。如果压力泄放装置仅为试验安全设置，动作时应停止试验。 4.5 耐火试验安全措施： a. 所有试验设备及试验阀应清洁并处于良好工作状态，试验箱周围设置防护装置。 b. 试验人员应采取防护措施。 c. 对进、出口侧均有密封副且能同时密封的试验阀，在其中腔连接压力泄放阀。 4.6 在高压、低压及操作试验阶段，试验阀不作调整。 5 试验系统 阀门耐火试验推荐试验系统见图1。其他压力源可满足本标准要求且安全可靠时，也可采用。 5.1 试验系统一般要求 5.1.1 试验系统不应使试验阀承受影响试验结果的外加力。 5.1.2 进口侧管道公称通径：DN<50mm时不小于试验阀公称通径的一半，DN≥50mm时不小于25mm。距试验阀至少150mm的管段应处在火区内。出口侧管道DN应在15～25mm之间，并设置一定斜度。 5.1.3 试验阀与试验箱壁应至少留150mm水平间隙，箱顶部至少比阀顶高150mm。 5.1.4 安装试验阀时应保持阀杆和通道水平，止回阀按正常操作位置安装。 5.1.5 用水作为试验介质。 5.1.6 用气体作为试验燃料。 5.1.7 试验过程中可调整除试验阀外的设备，以保证温度和压力达到标准要求。 5.2 试验系统专用设备作用及要求 5.2.1 阻汽管用于减少进口端液体冷却作用。 5.2.2 压力表精度不低于1.5级，测量压力应在仪表量程的30%～70%范围。 5.2.3 测温块用碳钢制成，中心放置热电偶，螺纹按GB7306规定。DN≤150mm设置两个测温块，DN≥150mm设置三个测温块。 5.2.4 热电偶用于测量温度，最小读数≤1℃。测量火区温度的热电偶设置如图3、图4。 5.2.5 计量容器尺寸适当，用于收集和计量试验阀泄漏的介质。 5.2.6 水位计用于测量试验用水量。 5.2.7 与试验阀中腔相连的压力泄放阀用于防止试验阀中腔积集液体汽化升压。
