【机械行业标准(JB)】 增压透平膨胀机 技术条件

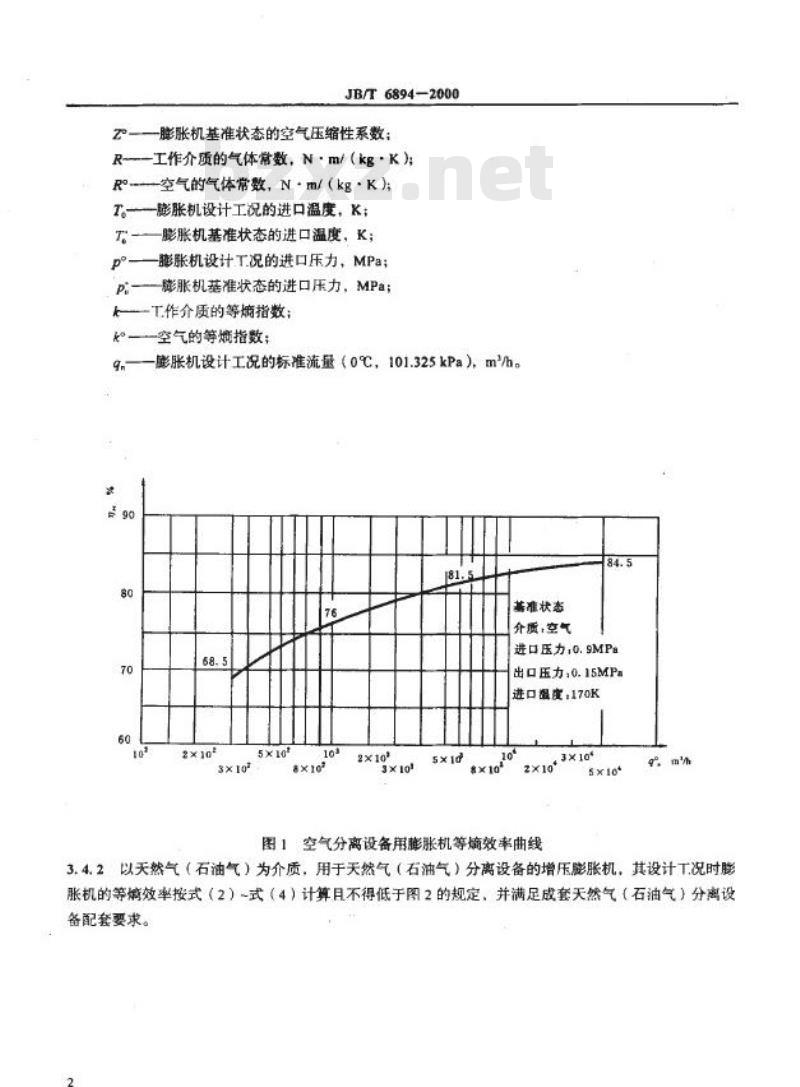

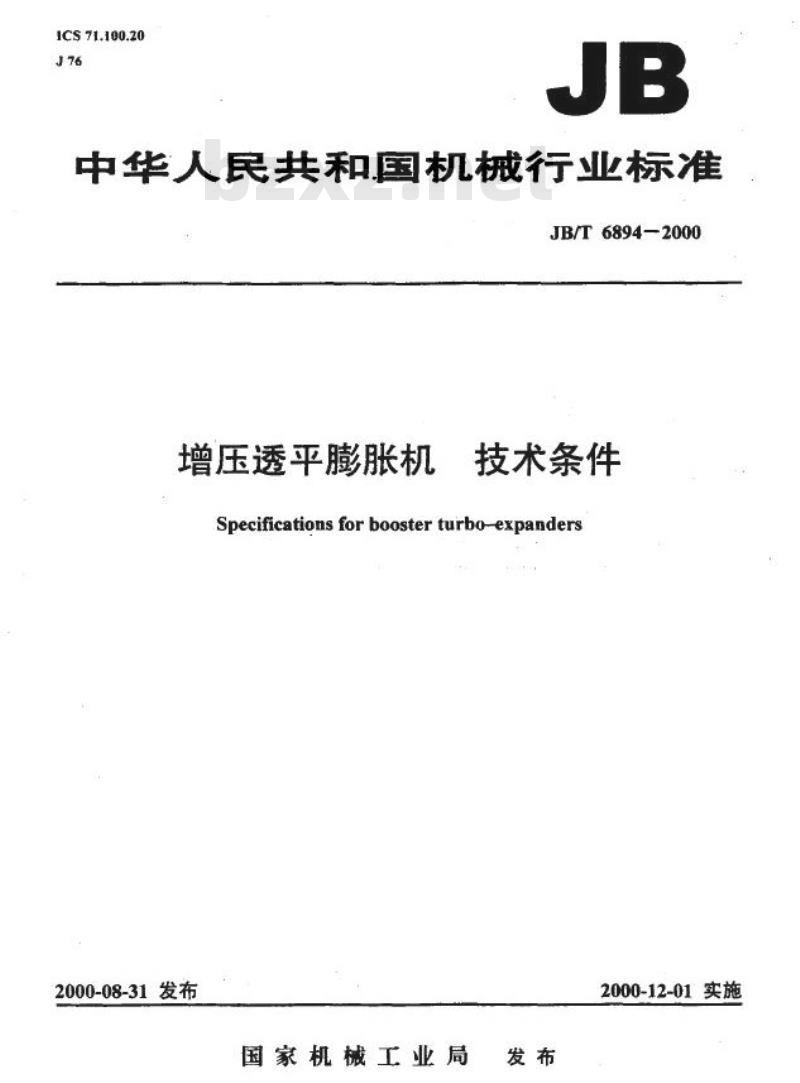

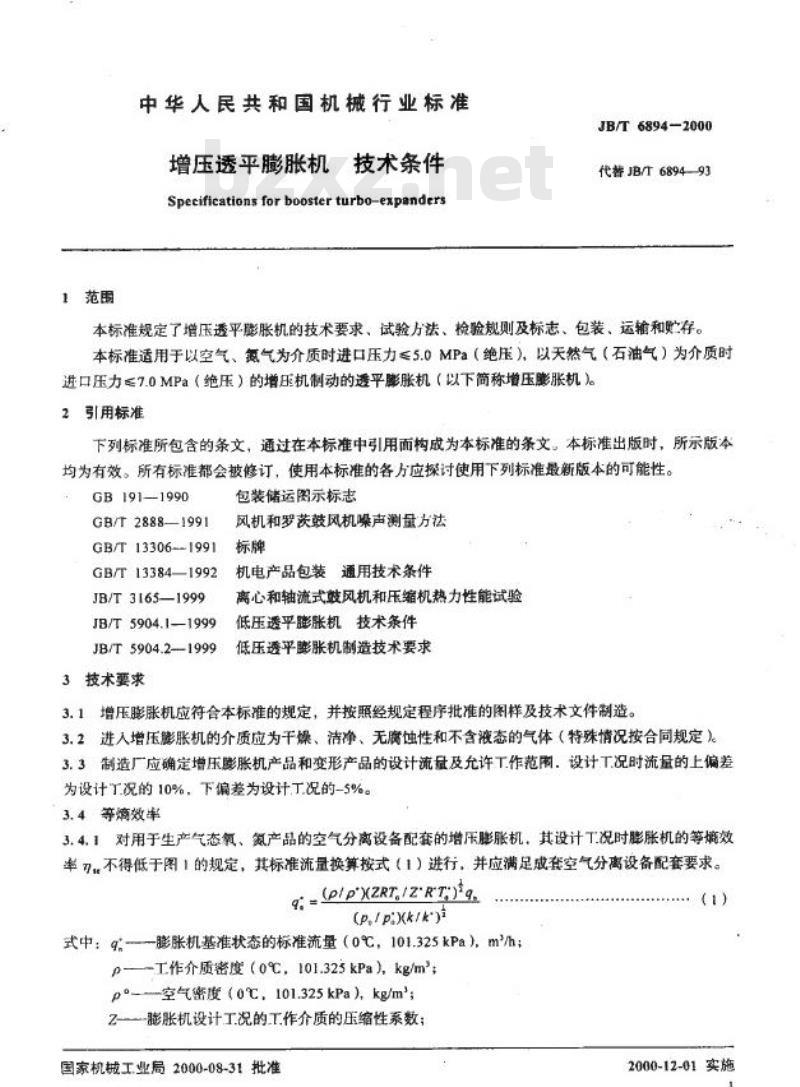

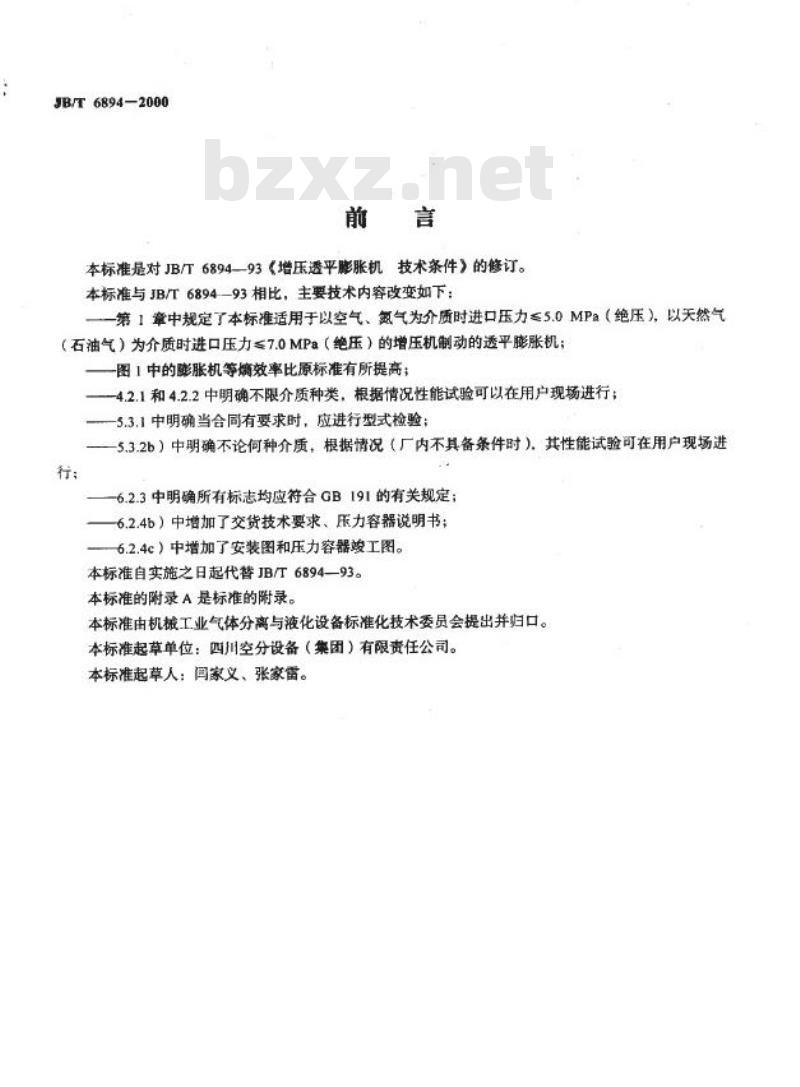

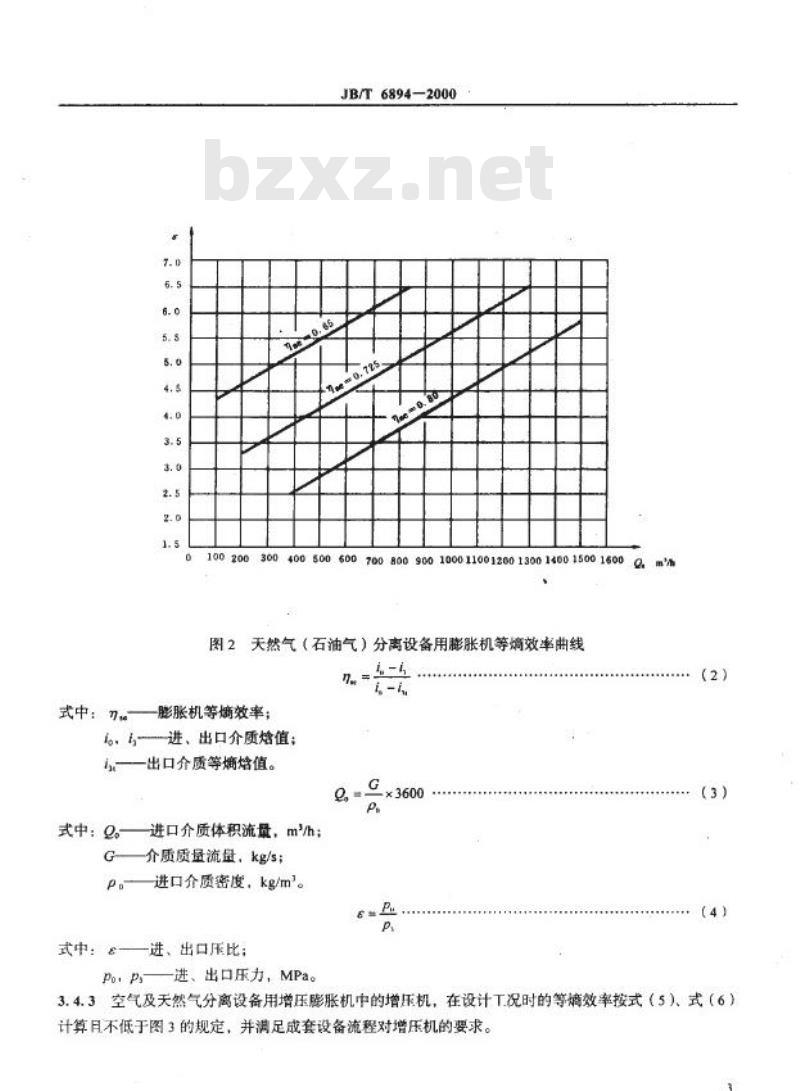

中华人民共和国机械行业标准 JB/T6894-2000 《增压透平膨胀机 技术条件》 发布：2000-08-31 实施：2000-12-01 发布单位：国家机械工业局 前言 本标准是对 JB/T6894-93《增压透平膨胀机技术条件》的修订。主要技术内容包括：规定标准适用于以空气、氢气为介质时进口压力≤5.0MPa（绝压），以天然气（石油气）为介质时进口压力≤7.0MPa（绝压）的增压机制动透平膨胀机；提高图1膨胀机等熵效率；明确性能试验可在用户现场进行；当合同有要求时，应进行型式检验；所有标志应符合 GB191 相关规定；增加交货技术要求及安装图、压力容器竣工图。本标准自实施之日起代替 JB/T6894-93。附录A为标准附录。 起草单位：四川空分设备（集团）有限责任公司 起草人：国家义、张家雷 1 范围 本标准规定了增压透平膨胀机的技术要求、试验方法、检验规则及标志、包装、运输和贮存。适用于以空气、氯气为介质时进口压力≤5.0MPa（绝压），以天然气（石油气）为介质时进口压力≤7.0MPa（绝压）的增压机制动透平膨胀机（以下简称增压膨胀机）。 2 引用标准 GB191-1990, GB/T2888-1991, GB/T13306-1991, GB/T13384-1992, JB/T3165-1999, JB/T5904.1-1999, JB/T5904.2-1999 3 技术要求 3.1 增压膨胀机应符合本标准规定，并按批准的图样及技术文件制造。 3.2 进入增压膨胀机的介质应为干燥、清净、无腐蚀性且不含液态气体，特殊情况按合同规定。 3.3 制造厂应确定产品及变形产品的设计流量及允许工作范围，设计工况时流量上偏差为+10%，下偏差为-5%。 3.4 等熵效率 3.4.1 用于空气分离设备生产气态氧、氨产品的增压膨胀机，其设计工况等熵效率不得低于图1规定，标准流量换算公式如下： q_s = (p/p_0) / k * (Z_RT / Z_0RT_0) * g 其中：g为膨胀机基准状态标准流量（0℃，101.325kPa），m³/h；p为工作介质密度（0℃，101.325kPa），kg/m³；p_0为空气密度（0℃，101.325kPa），kg/m³；Z为膨胀机设计工况工作介质压缩性系数；Z_0为空气压缩性系数；R为工作介质气体常数，N·m/(kg·K)；R_0为空气气体常数；T为膨胀机设计工况进口温度，K；T_0为膨胀机基准状态进口温度，K；p为膨胀机设计工况进口压力，MPa；p_0为膨胀机基准状态进口压力，MPa；k为工作介质等熵指数，k_0为空气等熵指数。 图1 空气分离设备用膨胀机等熵效率曲线 基准状态空气介质，进口压力0.9MPa，出口压力0.15MPa，进口温度170K。 标准流量换算及等熵效率要求应满足成套空气分离设备配套要求。
