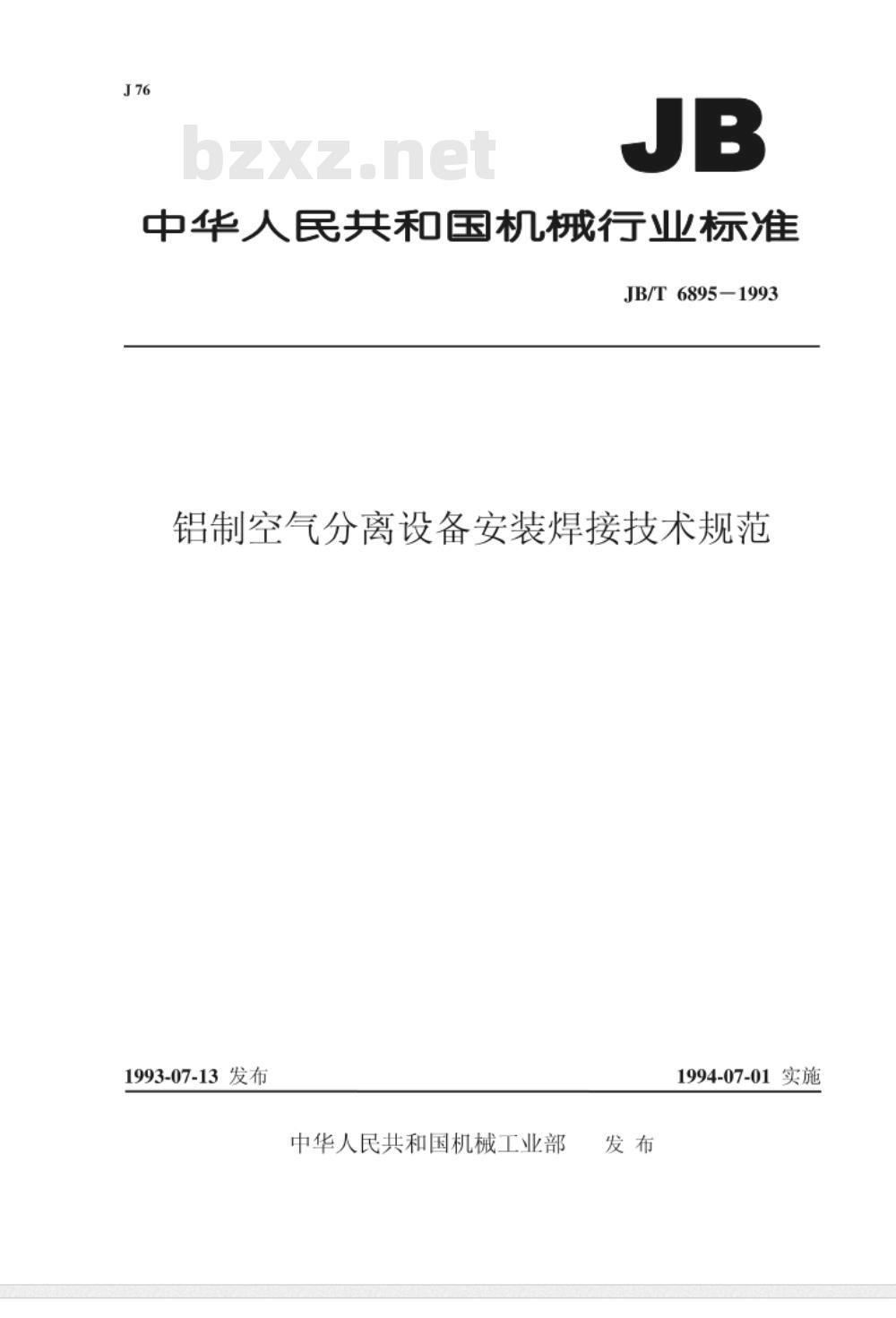

【机械行业标准(JB)】 铝制空气分离设备 安装焊接技术规范

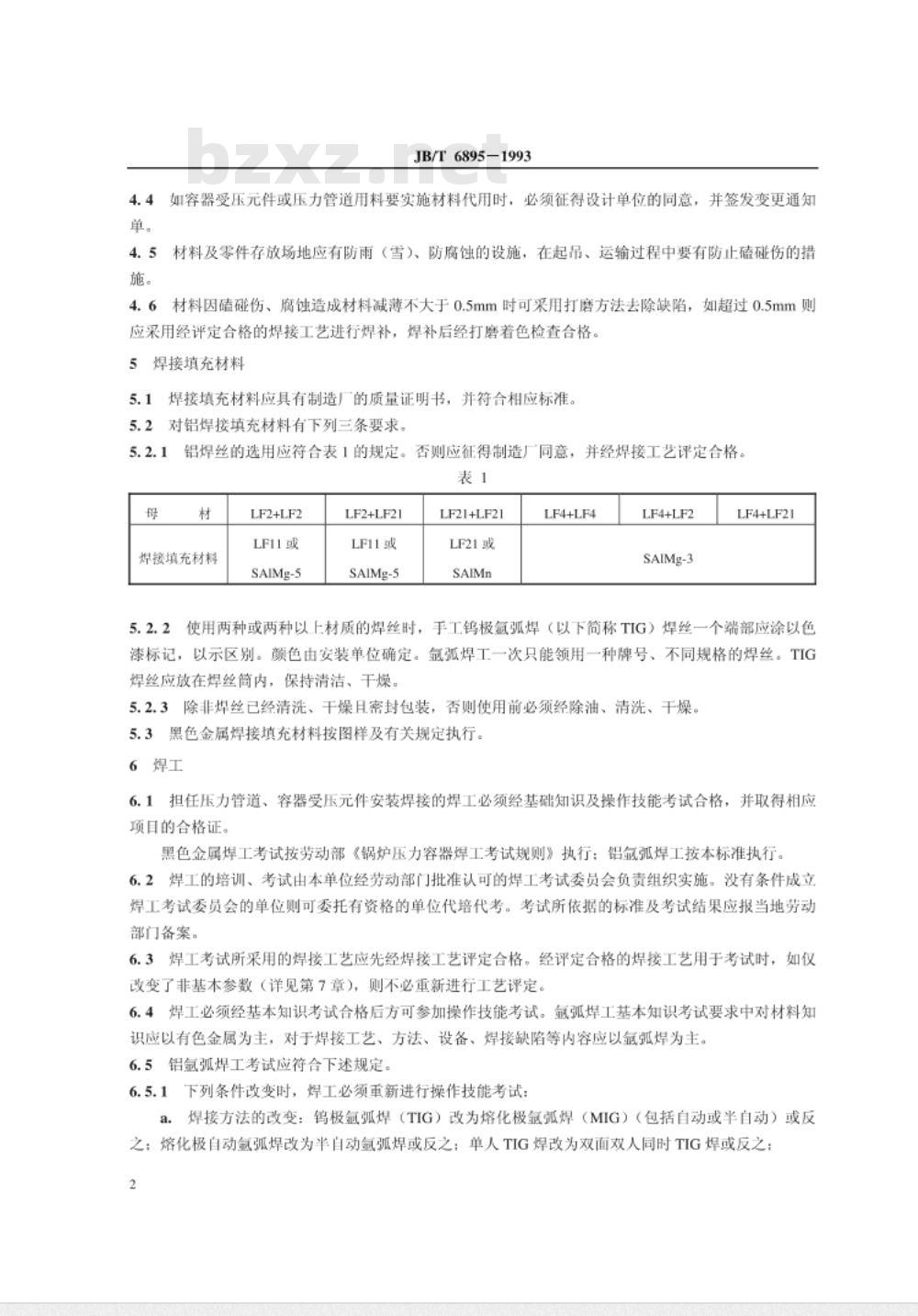

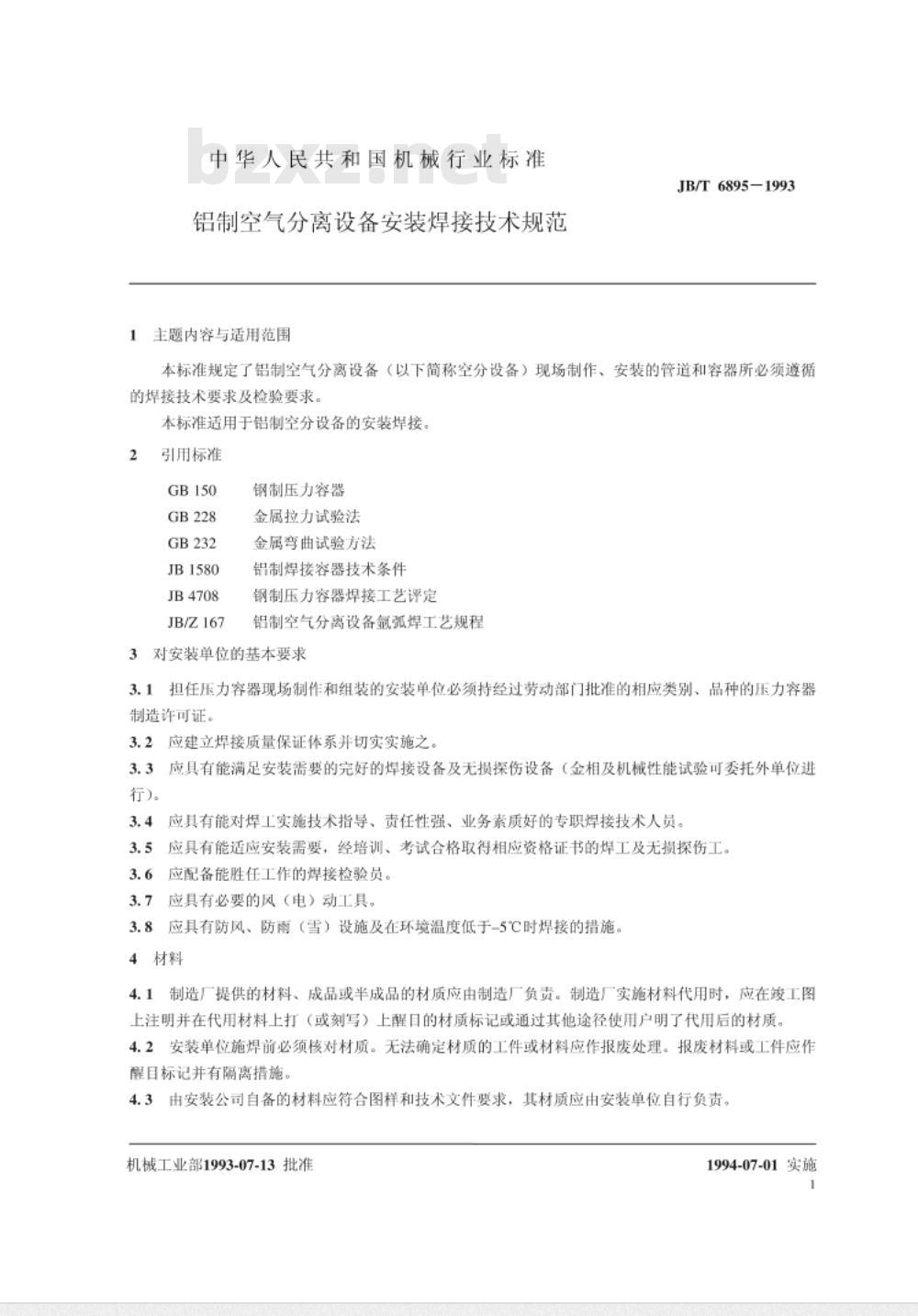

中华人民共和国机械行业标准 JB/T6895-1993 《铝制空气分离设备安装焊接技术规范》 发布：1993-07-13 实施：1994-07-01 发布单位：中华人民共和国机械工业部 1 主题内容与适用范围 本标准规定了铝制空气分离设备（以下简称空分设备）现场制作、安装的管道和容器所必须遵循的焊接技术要求及检验要求，适用于铝制空分设备的安装焊接。 2 引用标准 GB150 钢制压力容器 GB228 金属拉力试验方法 GB232 金属弯曲试验方法 JB1580 铝制焊接容器技术条件 JB4708 钢制压力容器焊接工艺评定 JB/Z167 铝制空气分离设备氩弧焊工艺规程 3 对安装单位的基本要求 3.1 担任压力容器现场制作和组装的安装单位必须持有劳动部门批准的相应类别、品种的压力容器制造许可证。 3.2 应建立焊接质量保证体系并切实实施。 3.3 应具备满足安装需要的完好焊接设备及无损探伤设备（机械性能试验可委托外单位）。 3.4 应具备能对焊工实施技术指导的专职焊接技术人员。 3.5 应配备经培训、考试合格并持有资格证书的焊工及无损探伤工。 3.6 应配备焊接检验员及必要的风（电）动工具。 3.7 应具有防风、防雨（雪）设施及在环境温度低于-5℃时焊接的措施。 4 材料 4.1 制造厂提供的材料、成品或半成品材质由制造厂负责，代用材料应在竣工图上注明并标记。 4.2 安装单位施焊前必须核对材质，无法确定的材料应报废并标记隔离。 4.3 安装单位自备材料应符合图样及技术文件要求。 4.4 容器受压元件或压力管道材料代用必须征得设计单位同意并签发变更通知单。 4.5 材料及零件存放场地应有防雨、防腐设施，并在起吊、运输中防止磕碰。 4.6 材料因磕碰或腐蚀减薄不大于0.5mm可打磨去除缺陷，超过0.5mm应采用经评定合格的焊接工艺进行焊补，焊补后经打磨检查合格。 5 焊接填充材料 5.1 焊接填充材料应有制造厂质量证明书并符合相应标准。 5.2 铝焊接填充材料要求： 5.2.1 母材与焊丝配套应符合表1规定，使用不同材质焊丝时，TIG焊丝端部应涂色标记。 5.2.2 氩弧焊工一次只能领用一种牌号、不同规格焊丝，焊丝应保持清洁、干燥。 5.2.3 焊丝使用前必须除油、清洗、干燥。 5.3 黑色金属焊接填充材料按图样及相关规定执行。 表1 焊接填充材料 母材对应焊丝：LF2+LF2、LF11或SAIMg-5、LF21+LF21、LF21或SAIMn、LF4+LF4、LF4+LF2、SAIMg-3、LF4+LF21 6 焊工 6.1 担任压力管道、容器受压元件安装焊接的焊工必须通过基础知识及操作技能考试，并取得合格证。 6.2 焊工培训及考试由安装单位经劳动部门批准的焊工考试委员会组织实施，条件不具备可委托有资格单位代培代考。 6.3 焊工考试所用焊接工艺必须先经工艺评定合格，如仅改变非基本参数，不必重新评定。
