【国家标准】 液压传动 液压缸 往复运动活塞杆防尘圈沟槽的尺寸和公差

ICS23.100.60;23.100.20
CCSJ20

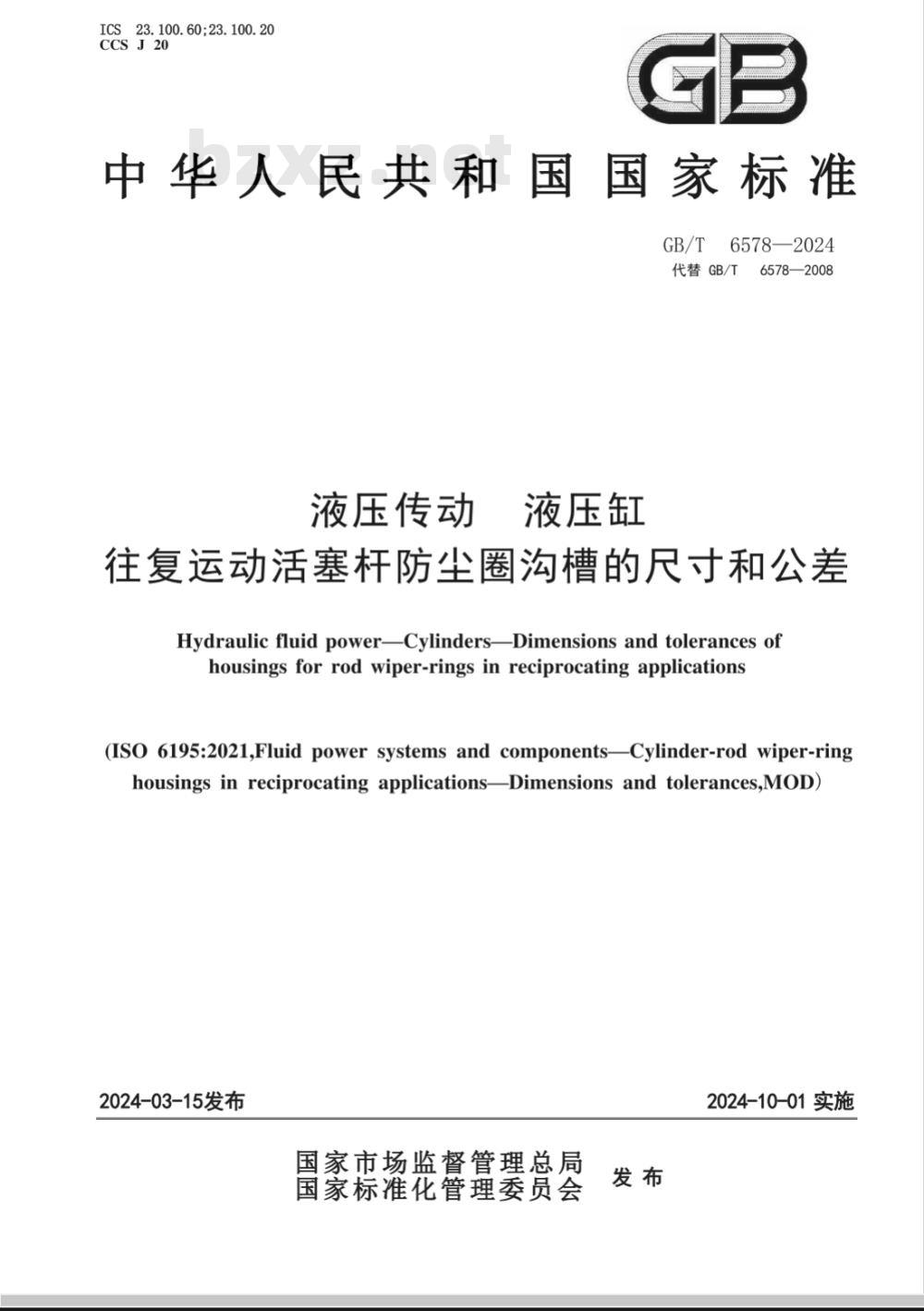

中华人民共和国国家标准國
GB/T6578—2024
代替GB/T
6578—2008
液压传动
液压缸
往复运动活塞杆防尘圈沟槽的尺寸和公差Hydraulic fluid power-Cylinders-Dimensions and tolerances ofhousings for rodwiper-rings in reciprocating applications(ISO 6195:2021,Fluid power systems and components—Cylinder-rod wiper-ringhousings in reciprocating applicationsDimensions and tolerances,MOD)2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-10-01实施
GB/T6578—2024

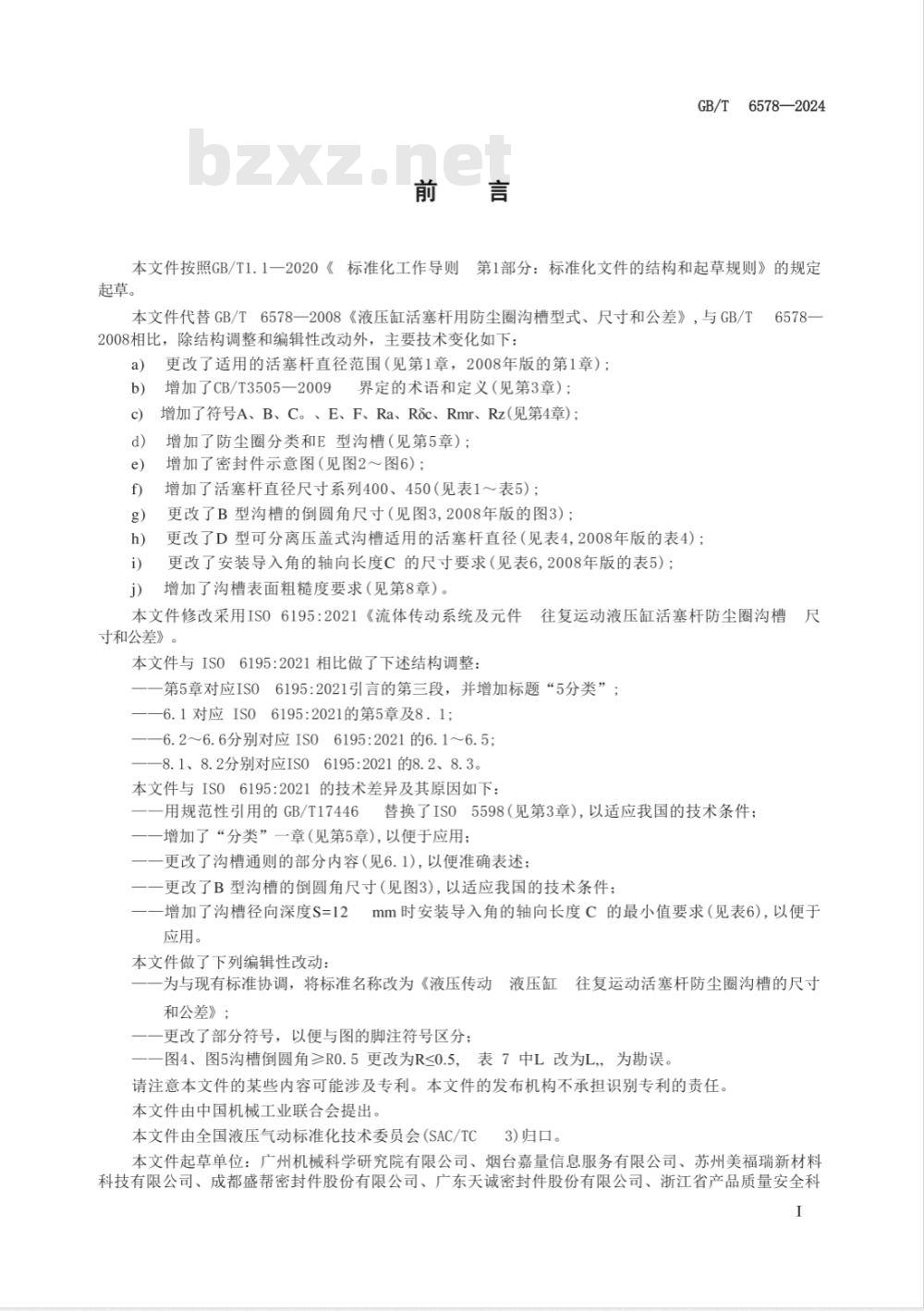

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T6578一2008《液压缸活塞杆用防尘圈沟槽型式、尺寸和公差》，与GB/T2008相比，除结构调整和编辑性改动外，主要技术变化如下：a)
更改了适用的活塞杆直径范围（见第1章，2008年版的第1章）；界定的术语和定义（见第3章）；增加了CB/T3505—2009
增加了符号A、B、C。、E、F、Ra、Roc、Rmr、Rz(见第4章)；c)
增加了防尘圈分类和E型沟槽（见第5章）；增加了密封件示意图（见图2～图6）；增加了活塞杆直径尺寸系列400、450（见表1～表5）；更改了B型沟槽的倒圆角尺寸（见图3，2008年版的图3）；更改了D型可分离压盖式沟槽适用的活塞杆直径（见表4，2008年版的表4）；更改了安装导入角的轴向长度C的尺寸要求（见表6，2008年版的表5）；增加了沟槽表面粗糙度要求（见第8章）。j）
本文件修改采用IS06195：2021《流体传动系统及元件牛往复运动液压缸活塞杆防尘圈沟槽尺寸和公差》。
本文件与IS06195：2021相比做了下述结构调整：第5章对应IS06195:2021引言的第三段，并增加标题“5分类”；—6.1对应IS06195:2021的第5章及8.1；-6.2～6.6分别对应IS06195:2021的6.1～6.5；8.1、8.2分别对应IS06195：:2021的8.2、8.3。本文件与IS06195：2021的技术差异及其原因如下：一一用规范性引用的GB/T17446香替换了IS05598（见第3章），以适应我国的技术条件；一增加了“分类”一章（见第5章），以便于应用；一一更改了沟槽通则的部分内容（见6.1)，以便准确表述：一更改了B型沟槽的倒圆角尺寸（见图3），以适应我国的技术条件，mm时安装导入角的轴向长度C的最小值要求（见表6），以便于一增加了沟槽径向深度S=12
应用。
本文件做了下列编辑性改动
为与现有标准协调，将标准名称改为《液压传动液压缸往复运动活塞杆防尘圈沟槽的尺寸和公差》；
一一更改了部分符号，以便与图的脚注符号区分；一图4、图5沟槽倒圆角≥R0.5更改为R<0.5，表7中L改为L，，为勘误。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国机械工业联合会提出。本文件由全国液压气动标准化技术委员会（SAC/TC3)归口。bZxz.net
本文件起草单位：广州机械科学研究院有限公司、烟台嘉量信息服务有限公司、苏州美福瑞新材料科技有限公司、成都盛帮密封件股份有限公司、广东天诚密封件股份有限公司、浙江省产品质量安全科1
6578—2024

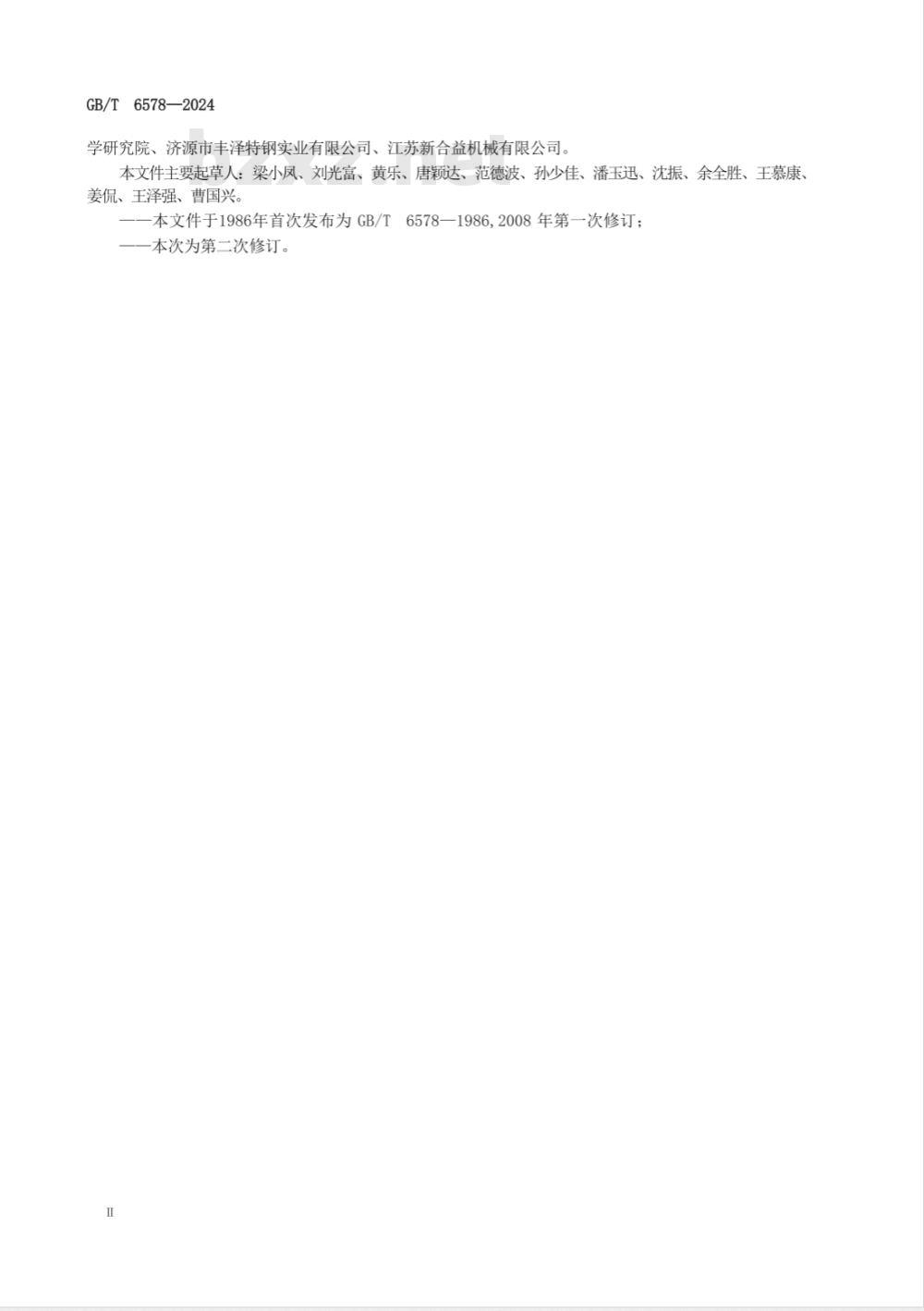

学研究院、济源市丰泽特钢实业有限公司、江苏新合益机械有限公司。本文件主要起草人：梁小凤、刘光富、黄乐、唐颖达、范德波、孙少佳、潘玉迅、沈振、余全胜、王慕康姜侃、王泽强、曹国兴。
6578一1986,2008年第一次修订
一本文件于1986年首次发布为GB/T一一本次为第二次修订。
65782024

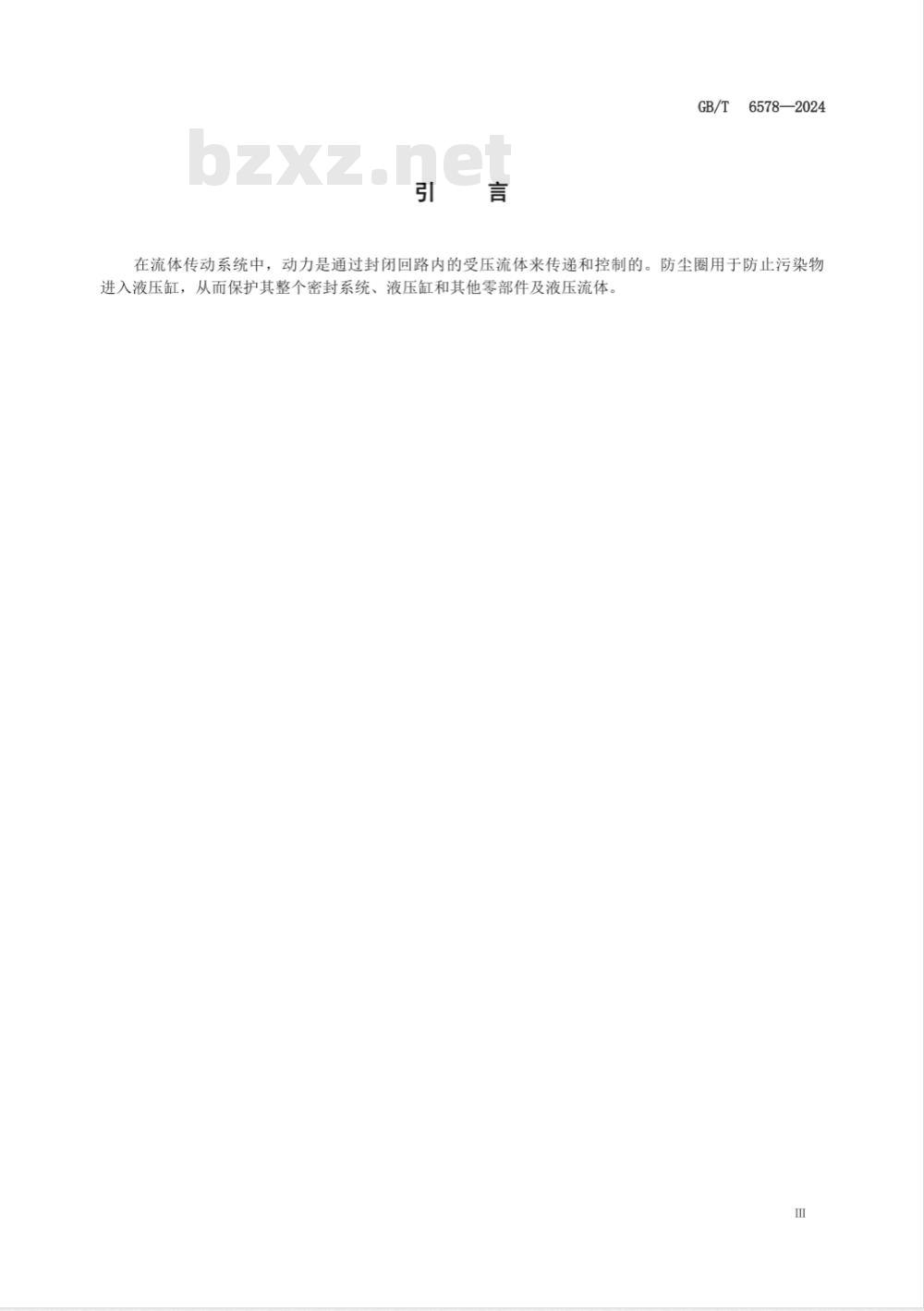

在流体传动系统中，动力是通过封闭回路内的受压流体来传递和控制的。防尘圈用于防止污染物进入液压缸，从而保护其整个密封系统、液压缸和其他零部件及液压流体Ⅲ
1范围
液压传动液压缸
往复运动活塞杆防尘圈沟槽的尺寸和公差本文件规定了液压缸往复运动活塞杆防尘圈沟槽的尺寸和公差。GB/T6578—2024
本文件适用于活塞杆直径为4mm～450mm的液压缸往复运动活塞杆防尘圈沟槽。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3505—2009
4287:1997,IDT)
GB/T17446
3术语和定义
产品几何技术规范(GPS)
流体传动系统及元件
GB/T3505—2009
4符号
和GB/T17446
下列符号适用于本文件：
沟槽侧面表面粗糙度；
沟槽底面表面粗糙度；
安装导入角轴向长度；
表面结构轮廓法术语、定义及表面结构参数词汇（GB/T17446—2024，IS0
界定的术语和定义适用于本文件。支承长度率基准线（见GB/T3505—2009中4.5.4)；沟槽底径；
沟槽端部孔径：
活塞杆直径；
活塞杆表面粗糙度；
安装导入角表面粗糙度；
沟槽宽度；
防尘圈总长度；
沟槽端部宽度；
Ii、I2
圆角半径；
评定轮廓的算术平均偏差（见GB/T3505一2009轮廓水平截面高度差（见GB/T3505一2009中4.2.1);
中4.5.3);
轮廓支承长度率（见GB/T3505—2009中4.5.1）；5598:2020,MOD)
GB/T65782024
5分类
轮廓最大高度（见GB/T3505—2009中4.1.3）；D,-d
沟槽深度S=
适用于本文件的防尘圈有5种类型（见图1)，沟槽按防尘圈的类型分为下列5类：A型沟槽：整体式或带有可分离压盖的嵌入式沟槽，用于安装图1a)所示的无整体刚性骨架的A型防尘圈：
B型沟槽：开放式沟槽，用于安装图1b)所示的带有刚性骨架的B型防尘圈，防尘圈与沟槽压入配合；
C型沟槽：整体式或带有可分离压盖的嵌入式沟槽，用于安装图1c)所示的无整体刚性骨架的C型防尘圈(对于无整体刚性骨架的双唇防尘圈，这类沟槽是首选）；D型沟槽：整体式或带有可分离压盖的嵌入式沟槽，用于安装图1d)所示的由弹性体和塑料密封环组成的D型防尘圈；
E型沟槽：整体式或带有可分离压盖的嵌入式沟槽，用于安装图1e)所示的无整体刚性骨架的E型防尘圈。
a）A型
6沟槽的要求
6.1通则
d)D型
b）B型
图1防尘圈类型
防尘圈通常与活塞杆密封圈一起安装在液压缸缸套上。c)型
对特定类型的防尘圈是否适合使用，宜向防尘圈制造商进行咨询。应去除沟槽中支承面边角处的锐边及毛刺并倒圆角。E型
防尘圈沟槽及其配合件的表面粗糙度对防尘圈的使用寿命和密封性能有重大影响。表面粗糙度见图2～图6及第8章。
注：活塞杆密封沟槽见GB/T2879和GB/T152423。2
6.2A型沟槽
6.2.1A型沟槽及防尘圈示意图见图2。6.2.2A型沟槽的尺寸和公差见表1。6.2.3A型防尘圈推荐用于符合JB/T12706.1·可以是整体式，也可以是可分离压盖式。b倒圆角、夫毛刺。
e尺寸见表6。
和JB/T13291
20°~30°
规定的液压缸。
图2A型沟槽及防尘圈示意图
表1A型防尘圈沟槽尺寸
6578—2024
单位为毫米
单位为毫米
6578—2024
表1A型防尘圈沟槽尺寸（续）
“d见GB/T
2348和GB/T2879。
”整体式沟槽可用于直径大于14mm的活塞杆S
这些特定的尺寸允许使用GB/T2079中的工具加工。d公差和配合见GB/T1800.2。
3B型沟槽
B型沟槽及防尘圈示意图见图3。6.3.2B型沟槽的尺寸和公差见表2。6.3.3
B型防尘圈推荐用于符合JB/T12706.1L
和JB/T13291
规定的液压缸。
ri max
单位为毫米
rs max
a倒圆角、去毛刺。
b尺寸见表6。
20°~30°
B型沟槽及防尘圈示意图
B型防尘圈沟槽尺寸
GB/T6578
3—2024
单位为毫米
单位为毫米
