ICS 23.100.40
CCSJ20

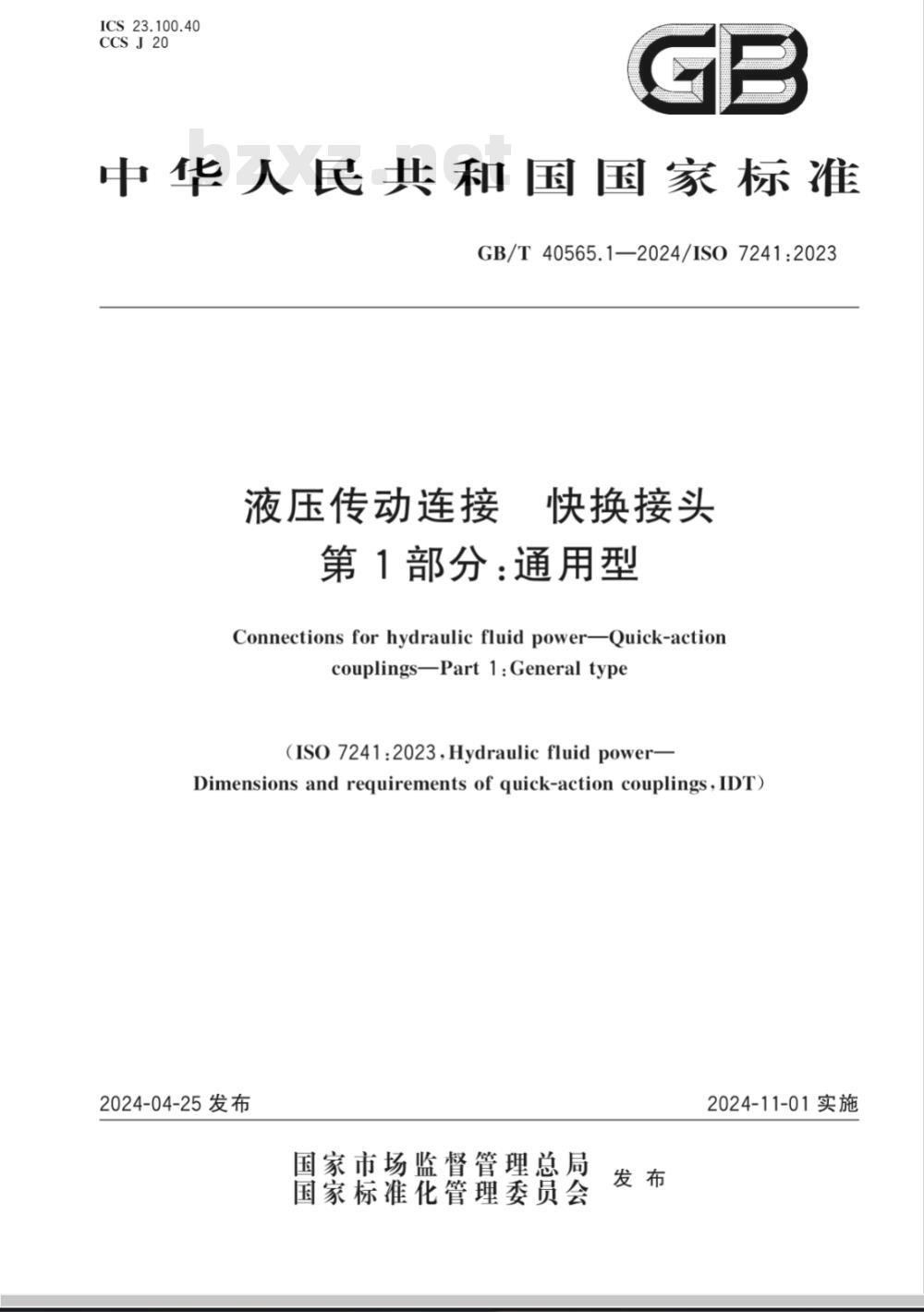

中华人民共和国国家标准
GB/T40565.1—2024/ISO7241:2023液压传动连接
快换接头
第1部分：通用型　
Connections for hydraulic fluid power-Quick-actioncouplings—Part 1 : General type(ISO7241:2023,Hydraulicfluid power-Dimensions and requirements of quick-action couplings, IDT)2024-04-25发布
国家市场监督管理总局
国家标准化管理委员会
2024-11-01实施

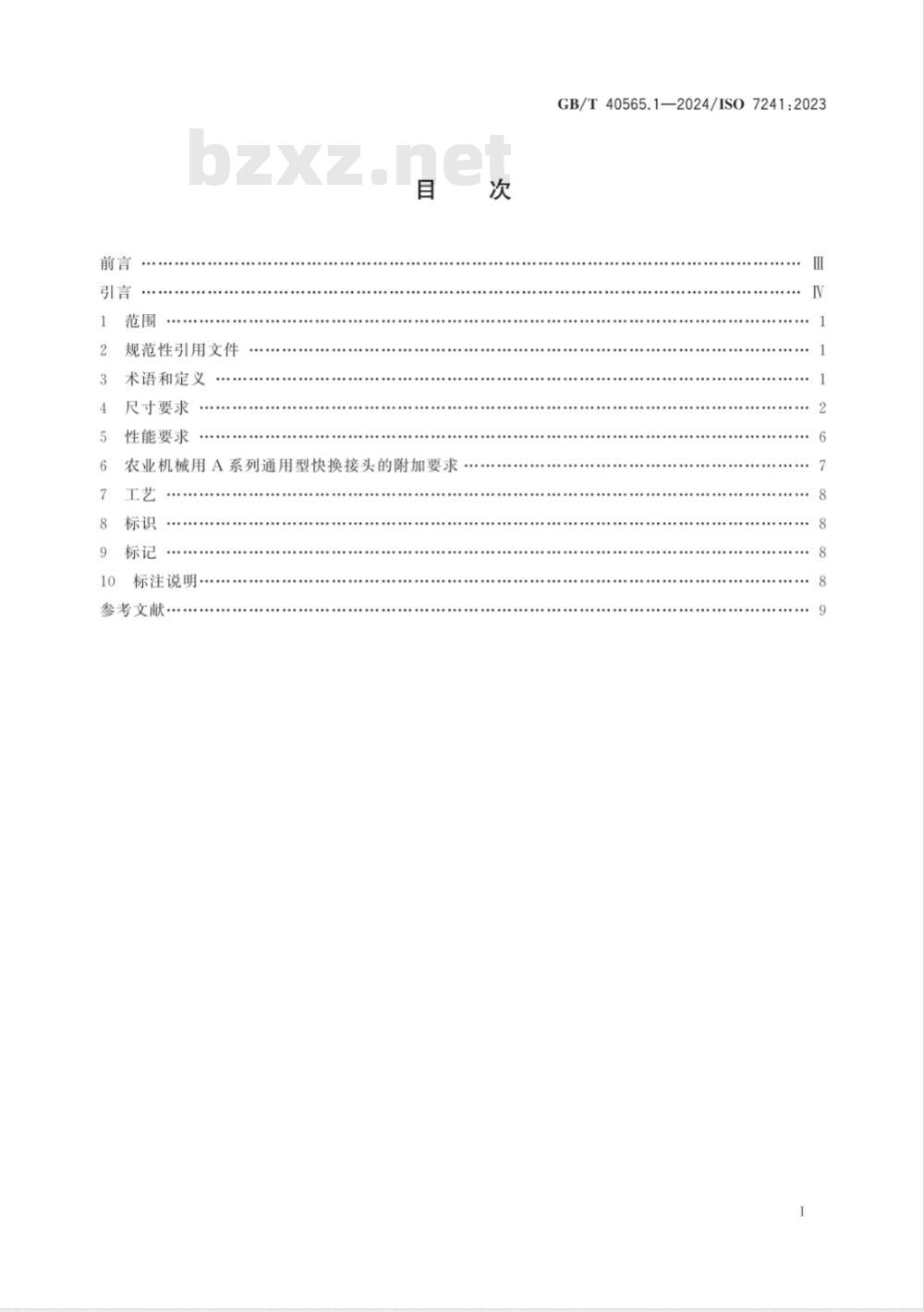

规范性引用文件
术语和定义
尺寸要求
性能要求
农业机械用A系列通用型快换接头的附加要求工艺
标注说明…
参考文献

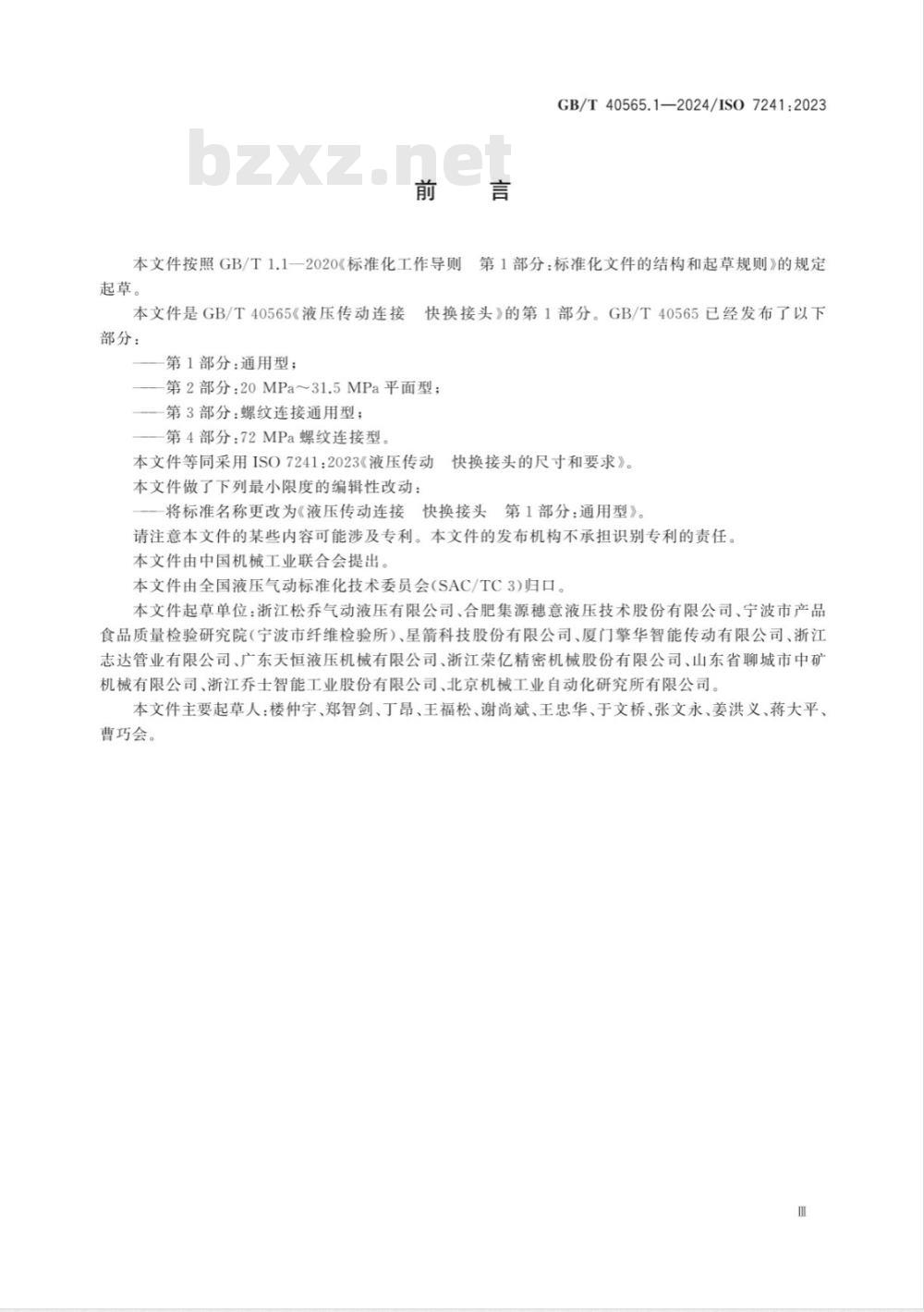

GB/T40565.1—2024/ISO7241:2023前言
本文件按照GB/T1.1一2020《标准化工作导则起草。
本文件是GB/T40565《液压传动连接部分：
第1部分：通用型；
GB/T40565.1—2024/ISO7241:2023第1部分：标准化文件的结构和起草规则》的规定快换接头》的第1部分。GB/T40565已经发布了以下第2部分：20MPa～31.5MPa平面型；第3部分：螺纹连接通用型；
第4部分：72MPa螺纹连接型。
快换接头的尺寸和要求》
本文件等同采用ISO7241：2023《液压传动本文件做了下列最小限度的编辑性改动：将标准名称更改为《液压传动连接快换接头第1部分：通用型》。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国液压气动标准化技术委员会（SAC/TC3)归口。本文件起草单位：浙江松气动液压有限公司、合肥集源穗意液压技术股份有限公司、宁波市产品食品质量检验研究院（宁波市纤维检验所）、星箭科技股份有限公司、厦门擎华智能传动有限公司、浙江志达管业有限公司、广东天恒液压机械有限公司、浙江荣亿精密机械股份有限公司、山东省聊城市中矿机械有限公司、浙江乔士智能工业股份有限公司、北京机械工业自动化研究所有限公司。本文件主要起草人：楼仲宇、郑智剑、丁昂、王福松、谢尚斌、王忠华、于文桥、张文永、姜洪义、蒋大平、曹巧会。
GB/T40565.1-2024/IS07241:2023引言
在液压传动系统中，动力是通过封闭回路中受压流体传递和控制的。快换接头用于无需工具或特殊装置条件下流体导管的快速连接或断开。GB/T40565规定了液压快换接头的尺寸和要求，由四个部分构成。一第1部分：通用型。目的在于确定一般用途的液压快换接头的尺寸和要求。第2部分：20MPa～31.5MPa平面型。目的在于确定20MPa～31.5MPa平面型液压快换接头的尺寸和要求。
第3部分：螺纹连接通用型。目的在于确定一般螺纹连接型液压快换接头的尺寸和要求，—第4部分：72MPa螺纹连接型。目的在于确定72MPa高压下螺纹连接型液压快换接头的尺寸和要求。
GB/T40565的四个部分标准采用ISO的独立标准制定，为了方便标准的系统化管理和实施，将独立标准组合为分部分标准。
1范围
GB/T40565.1—2024/IS07241:2023液压传动连接快换接头
第1部分：通用型
本文件规定了液压通用型快换接头的接口尺寸和要求及农业机械用的A系列通用型快换接头的附加要求。
本文件适用于A、B两个系列的液压快换接头：A系列主要在欧洲使用；
-B系列主要在北美洲使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO5598流体传动系统及元件词汇（Fluidpowersystemsandcomponents—Vocabulary）注：GB/T17446一2012流体传动系统及元件词汇（ISO5598：2008，IDT）ISO5675农业拖拉机和机械通用液压快换接头（AgriculturaltractorsandmachineryGeneral purpose quick-action hydraulic couplers)注：GB/T5862一2020农业拖拉机和机械通用液压快换接头（ISO5675：2008，MOD）ISO6803橡胶或塑料软管及软管组合件无曲挠液压脉冲试验（Rubberorplasticshosesandhoseassemblies-Hydraulic-pressureimpulsetestwithoutflexing)注：GB/T5568—2022橡胶或塑料软管及软管组合件无曲挠液压脉冲试验（ISO6803：2017，IDT）ISO18869液压传动使用或不使用工具拆装的快换接头试验方法（HydraulicfluidpowerTest methods for couplings actuated with or without tools)术语和定义
ISO5598界定的以及下列术语和定义适用于本文件。3.1
快换接头阀开启力
couplingvalveopeningforce
当快换接头内的压力为零时，阀在完全打开过程中所需的最大力。3.2
母端femalehalf
快换接头的插座部分（通常包括将快换接头的两端锁在一起的机构）。3.3
interface
快接接头的两端中，建立和控制互换性的端头部分。3.4
公端malehalf
快换接头的插头部分（其连接并锁定在母端上）。1
GB/T40565.1-2024/ISO7241:20234尺寸要求
4.1A系列通用型快换接头应符合图1所示和表1给出的尺寸Ra1.6
注：表面粗糙度见ISO21920-1。测量直径、
阀芯形状可选，当阀芯是球形时，不使用D，尺寸。5至锁紧球的距离。
d锁紧球的直径
此部位凹槽的形状由制造商确定。「阀芯最大停止行程的距离。
\直径D，的最短长度。
与锁紧球接触部位最小硬度应为86HR15N，见ISO6508-1。图1A系列通用型快换接头
A系列通用型快换接头的尺寸要求Ds
单位为毫米
GB/T40565.12024/IS07241：2023表1A系列通用型快换接头的尺寸要求（续）单位为毫米
接头规格按照推荐的软管公称内径，见ISO4397。球形阀芯不使用D，尺寸且不优选倒圆或倒角尺寸，也可以是倒圆和倒角的组合L
4.2农业机械用A系列通用型快换接头应符合图2所示和表2给出的附加尺寸。。为便于防尘密封，L。和L，之间的颈部应为圆环，形状可选。图2
农业机械用A系列通用型快换接头L
GB/T40565.1-2024/IS07241:2023表2农业机械用A系列通用型快换接头的附加尺寸要求规格
接头规格按照推荐的软管公称内径，见ISO4397。Ls
4.3B系列通用型快换接头应符合图3、图4所示和表3、表4给出的尺寸L14免费标准下载网bzxz
注：表面粗糙度见ISO21920-1。：测量直径。
“至锁紧球的距离。
锁紧球的直径。
阀芯最大停止行程的距离。
与锁紧球接触部位最小硬度应为86HR15N.见ISO6508-1。此部位凹槽的形状由制造商确定。图3
3B系列规格5~25通用型快换接头OD
单位为毫米
GB/T40565.12024/ISO7241:2023表3B系列规格5～25通用型快换接头的尺寸要求单位为毫米
接头规格按照推荐的软管公称内径，见ISO4397。倒圆或倒角尺寸，也可以是倒圆和倒角的组合。Lie
注：表面粗糙度见ISO21920-1。。测量直径。
至锁紧球的距离。
c锁紧球的直径。
“此部位凹槽的形状由制造商确定。“阅芯关闭时的最大距离。
（至阀芯停止行程的距离。
与锁紧球接触部位最小硬度应为86HR15N，见ISO6508-1。L.
图4B系列规格38、51通用型快换接头Lis
