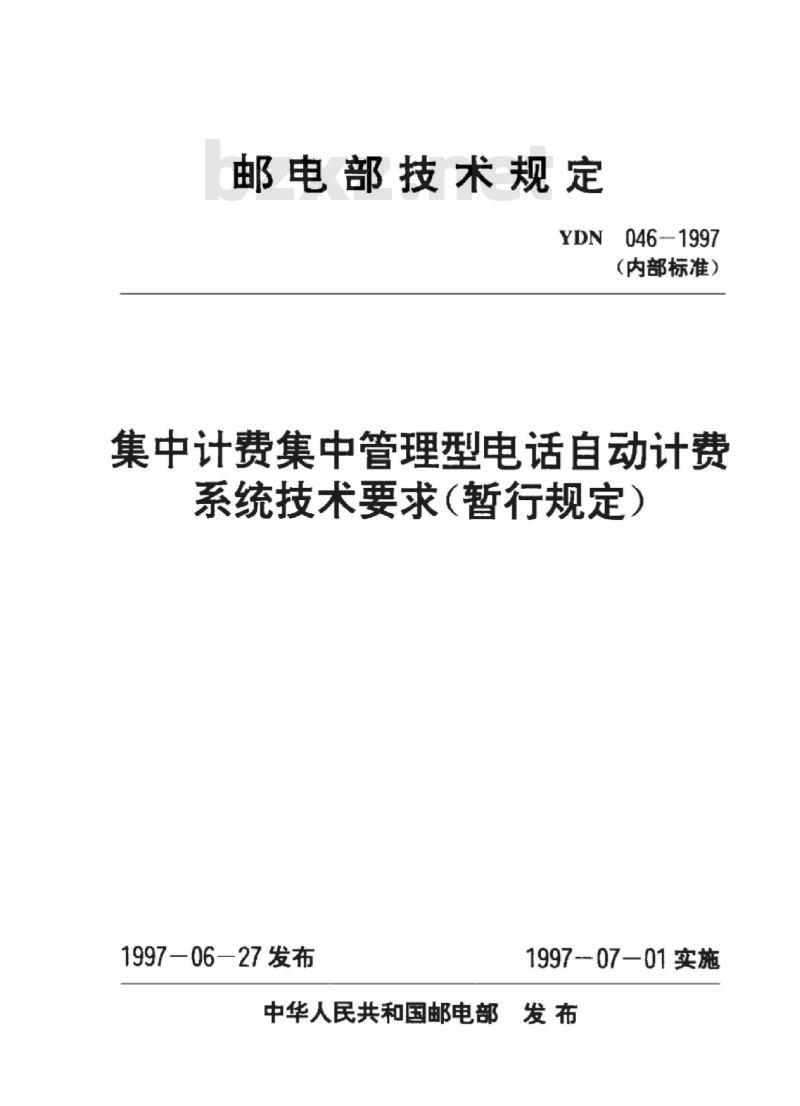

【YD通讯标准】 集中计费集中管理型电话自动计费系统技术要求(暂行规定)

邮电部技术规定
046-1997
（内部标准）
集中计费集中管理型电话自动计费系统技术要求（暂行规定）
1997-06—27发布
1997-07-01实施
中华人民共和国邮电部发布
046-1997

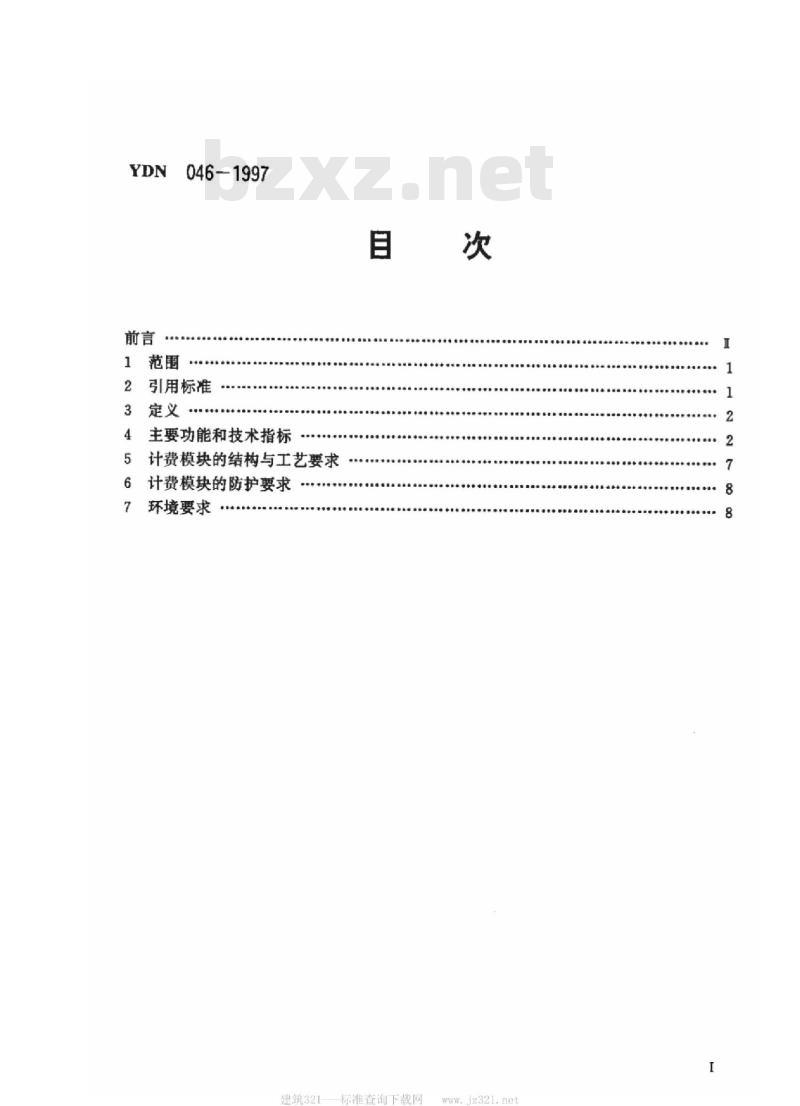

1范围
引用标准
主要功能和技术指标
计费模块的结构与工艺要求
计费模块的防护要求
环境要求
建筑321
标准查询下载网
YDN046-1997

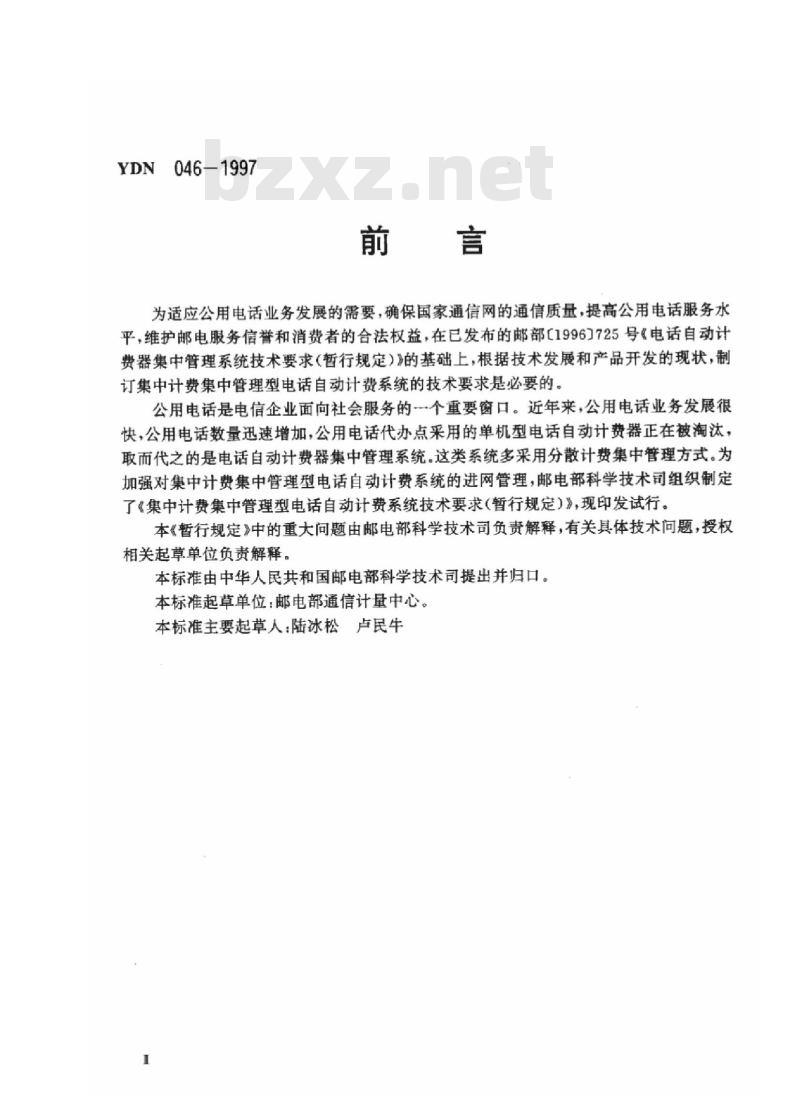

为适应公用电话业务发展的需要，确保国家通信网的通信质量，提高公用电话服务水平，维护邮电服务信誉和消费者的合法权益，在已发布的邮部(1996]725号电话自动计费器集中管理系统技术要求（暂行规定）》的基础上，根据技术发展和产品开发的现状，制订集中计费集中管理型电话自动计费系统的技术要求是必要的。公用电话是电信企业面向社会服务的一个重要窗口。近年来，公用电话业务发展很快，公用电话数量迅速增加，公用电话代办点采用的单机型电话自动计费器正在被淘汰，取而代之的是电话自动计费器集中管理系统。这类系统多采用分散计费集中管理方式。为加强对集中计费集中管理型电话自动计费系统的进网管理，邮电部科学技术司组织制定了《集中计费集中管理型电话自动计费系统技术要求（暂行规定）》，现印发试行，本《暂行规定》中的重大问题由邮电部科学技术司负责解释，有关具体技术问题，授权相关起草单位负责解释。
本标准由中华人民共和国邮电部科学技术司提出并归口。本标准起草单位：邮电部通信计量中心。本标准主要起草人：陆冰松卢民牛I

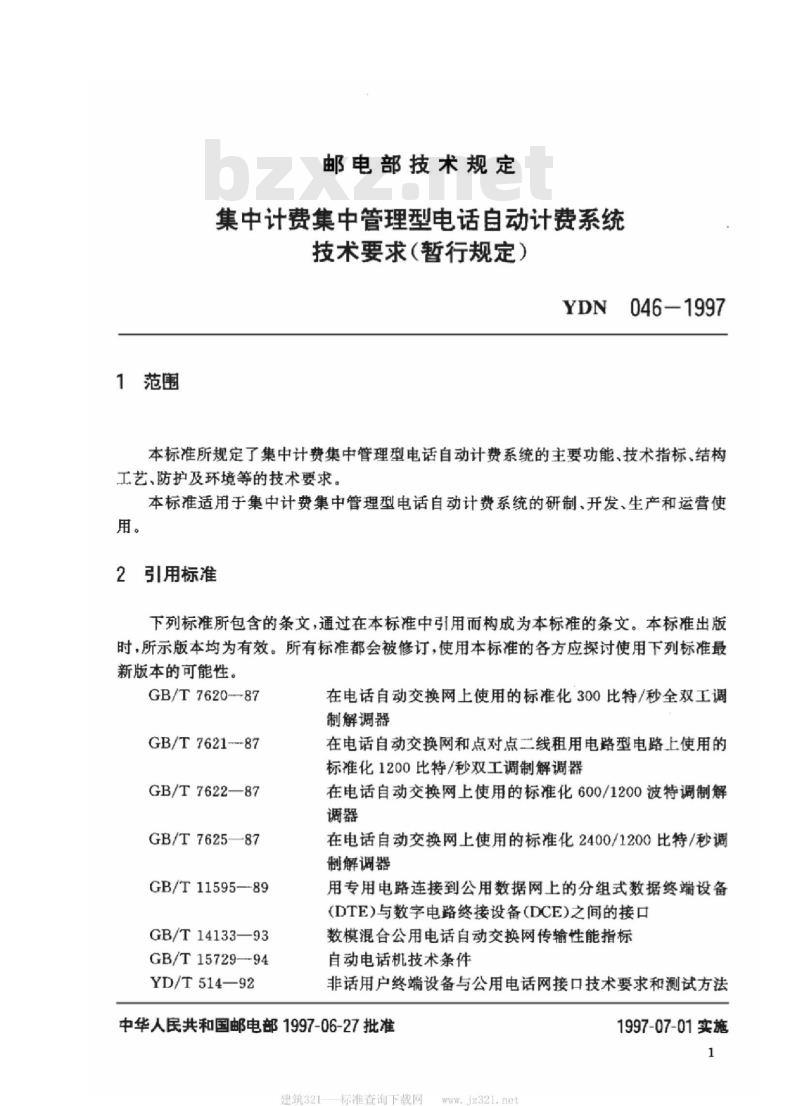

1范围
邮电部技术规定
集中计费集中管理型电话自动计费系统技术要求（暂行规定）
046-1997
本标准所规定了集中计费集中管理型电话自动计费系统的主要功能，技术指标、结构工艺、防护及环境等的技术要求。本标准适用于集中计费集中管理型电话自动计费系统的研制、开发、生产和运营使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T7620--87
GB/T7621---87
GB/T7622—87
GB/T7625—87
GB/T11595—89
GB/T14133—93
GB/T15729—-94
YD/T514—92
在电话自动交换网上使用的标准化300比特/秒全双工调制解调器
在电话自动交换网和点对点二线租用电路型电路上使用的标准化1200比特/秒双工调制解调器在电话自动交换网上使用的标准化600/1200波特调制解调器
在电话自动交换网上使用的标准化2400/1200比特/秒调制解调器
用专用电路连接到公用数据网上的分组式数据终端设备(DTE）与数字电路终接设备（DCE）之间的接口数模混合公用电话自动交换网传输性能指标自动电话机技术条件
非话用户终端设备与公用电话网接口技术要求和测试方法中华人民共和国邮电部1997-06-27批准建筑321-
标准查询下载网
1997-07-01实施

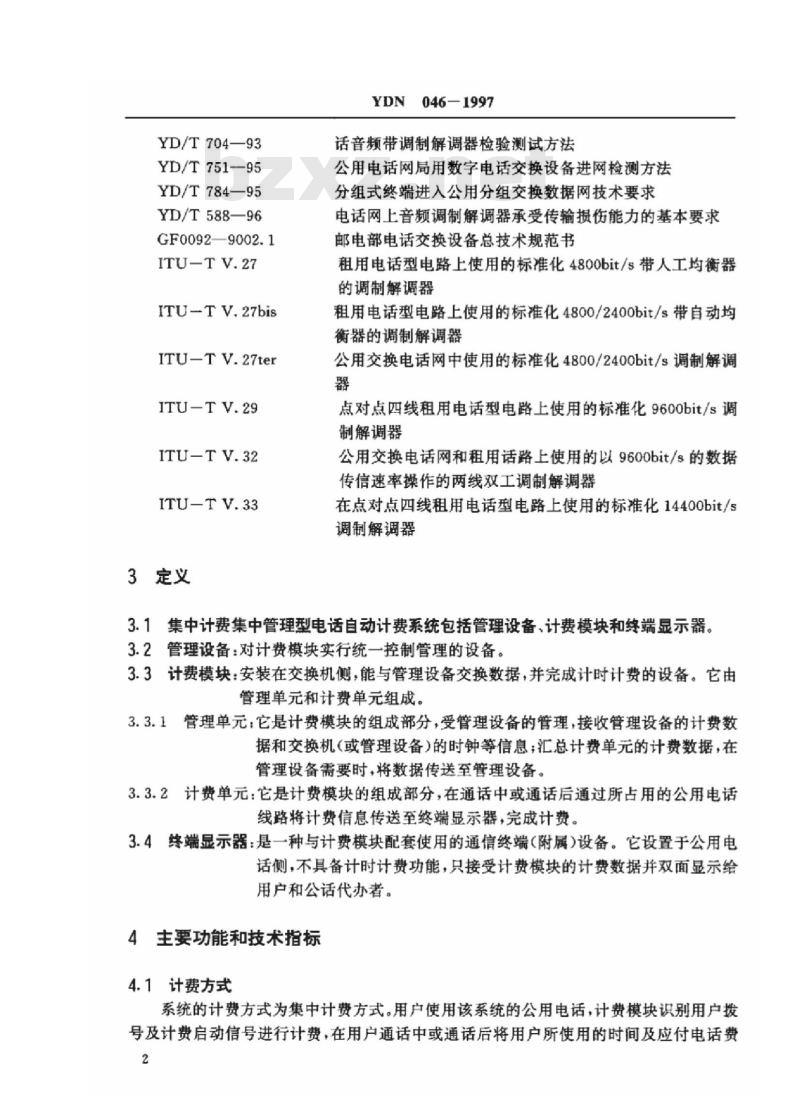

YD/T704—93
YD/T751-95
YD/T784—95
YD/T588—96
GF0092—9002.1
ITU-T V.27
ITU-T V.27bis
ITU-TV.27ter
ITU-T V.29www.bzxz.net
ITU-TV.32
ITU-TV.33
3定义
YDN046-1997
话音频带调制解调器检验测试方法公用电话网局用数字电话交换设备进网检测方法分组式终端进入公用分组交换数据网技术要求电话网上音频调制解调器承受传输损伤能力的基本要求邮电部电话交换设备总技术规范书租用电话型电路上使用的标准化4800bit/s带人工均衡器的调制解调器
租用电话型电路上使用的标准化4800/2400bit/s带自动均衡器的调制解调器
公用交换电话网中使用的标准化4800/2400bit/s调制解调器
点对点四线租用电话型电路上使用的标准化9600bit/s调制解调器
公用交换电话网和租用话路上使用的以9600bit/s的数据传信速率操作的两线双工调制解调器在点对点四线租用电话型电路上使用的标准化14400bit/s调制解调器
3.1集中计费集中管理型电话自动计费系统包括管理设备、计费模块和终端显示器。3.2管理设备：对计费模块实行统一控制管理的设备。3.3计费模块：安装在交换机侧，能与管理设备交换数据，并完成计时计费的设备。它由管理单元和计费单元组成。
3.3.1管理单元：它是计费模块的组成部分，受管理设备的管理，接收管理设备的计费数据和交换机（或管理设备）的时钟等信息；汇总计费单元的计费数据，在管理设备需要时，将数据传送至管理设备。3.3.2计费单元：它是计费模块的组成部分，在通话中或通话后通过所占用的公用电话线路将计费信息传送至终端显示器，完成计费。3.4终端显示器：是一种与计费模块配套使用的通信终端（附属）设备。它设置于公用电话侧，不具备计时计费功能，只接受计费模块的计费数据并双面显示给用户和公话代办者。
主要功能和技术指标
4.1计费方式
系统的计费方式为集中计费方式。用户使用该系统的公用电话，计费模块识别用户拨号及计费启动信号进行计费，在用户通话中或通话后将用户所使用的时间及应付电话费2
YDN046-1997
的金额利用通话线路传送至终端显示器。在公用电话侧的终端显示器无计时计费功能，完全由交换机侧的计费模块集中计费。4.2管理方式
系统的管理方式为集中管理方式。电信公话运营单位使用该系统管理设备，通过公用网向各个计费模块发送及采集需要的数据，各计费模块中的计费数据的修改和话务数据的汇总等操作在管理设备进行。4.3集中计费集中管理型电话自动计费系统的连接示意图见图1。局内设备
计费模块
管理单元
管理设备
4.4容量
计赞单元
管理单元
计费单元
局外设备
终端显示器
终端显示器
终端显示器
终端显示器
终端显示器
终端显示器
终端显示器
终端显示器
图1集中计费集中管理型电话自动计费系统的连接示意图零
计费模块管理的终端显示器数量最小容量为8个，并可根据用户需求积木式扩容。4.5管理设备与计费模块之间的通信方式管理设备与计费模块之间为双向通信。管理设备与计费模块都可以作为主（被）叫方通过公用网与另一方进行数据传送。4.5.1利用数据调制解调器通过公用电话网进行通信的方式。4.5.1.1、管理设备与计费模块之间应采用全双工或半双工调制解调器进行数据通信。其通信方式应符合GB/T7620.GB/T7621、GB/T7622、GB/T7625、ITU-TV.27bisITU-TV.27terITU-TV.29.ITU-TV.32及ITU-TV.33中有关音频调制解调器的条款。
4.5.1.2调制解调器与公用电话网的接口应符合YD/T514的规定。4.5.1.3调制解调器的比特差错率应符合YD/T588的规定。4.5.2利用专用电路接到公用数据网进行通信的通信方式管理设备与计费模块之间可利用公用数据网进行通信。其通信方式应符合4.5.2.1
建筑321-
标准查询下载网
GB/T11595的规定。
YDN046-1997
4.5.2.2管理设备与公用数据网的接口应符合YD/T784的规定。4.6计费模块与终端显示器采用的通信方式计费模块的计费单元应在通话中或通话后利用通话线路与终端显示器通信，终端显示器上要有证实信息。
4.6.1利用双音多频信号传送数据的方式用户通话完毕，用户挂机，此时计费模块可利用该线路以双音多频信号方式进行数据传送。
4.6.1.1对于发送信号方，发送的双音多频信号应满足：相对于标准频率值频偏：士1.5%以内低频群电平：一9士3dBm
高频群电平：一7士3dBm
组成一个信号的高频分量电平不能小于低频分量电平，且电平差不大于2±1dB
总失真：比基波电平至少低20dB信号极限时长：>40ms
信号间隔时长：>40ms
对于接收信号方，应对如下的双音多频信号正确接收：频偏：土2.0%以内
双频工作时单频电平范围：一4~一23dBm双频电平差：≤6dB
信号极限时长：30~40ms
信号间隔时长：30～40ms
在上述条件下，单个号码接收准确率不低于99.99%双频工作时单频不动作电平：一31dBm相对于标准频率值频偏士3.0%以上保证不接收4.6.1.2从用户挂机到终端显示器开始显示数据，传输时间应小于25。4.6.2利用带外数据调制解调器的通信方式用户通话中，计费模块可利用话音频带外的数据调制解调方式与终端显示器进行通信，终端显示器上可以定时地显示用户通话的时间及应付的通话费用。带外调制信号应有校验，信号应满足：对于发送信号方：其发送信号发送功率范围0~一10dBm对于接收信号方：应能对功率≥一40dBm的信号正确接收，误码率≤1×10-4。4.6.3带外信号给通话带来的影响如果使用带外信号传送计费数据，带外信号在通路话音频带内产生的任何镜像频率信号电平应低于输入信号电平25dB。4.6.4证实信号可采用实时证实方式也可采用非实时证实方式实时证实即终端显示器在收到计费模块的数据后立即回送证实在线信号，也可以用4
来证实数据是否正确。
046-1997
非实时证实即终端显示器在空闲时得到计费模块的证实指令后回送证实在线信号。4.6.5计费模块与公用电话网的接口指标4.6.5.1回波损耗
两端口相对于600Q
300~500Hz频带内：≥18dB
500～2000Hz频带内：≥26dB
2000～3400Hz频带内：18dB
4.6.5.2接口空闲杂音电平：≤一67dBmp4.6.5.3对地不平衡度：
300~600Hz频带内：≥40dB
6003400Hz频带内：≥46dB
4.7计费模块的计时计费特性
4.7.1收号准确度：优于99.99%
4.7.2计时误差：<士1s/话单
4.7.3计费差错率：≤0.1%
4.7.4应能可靠识别持续时间不小于100ms的反极性信号。4.8管理设备应具备的功能
4.8.1终端显示器安装登记管理
登记安装终端显示器的地址，电话号码、安装日期、配线情况和电信主管部门补充规定的内容。
4.8.2费率管理功能
管理设备应能对所属的计费模块的各种计费参数进行增加、删除和修改。能修改的各种参数应包括：
a）国际、国内长途区号，本地网局号；b）费率，附加费率，
c）服务费（包括百分比服务费和计次服务费）：d）计算话费使用的计次时长；
e）电信服务的各种优惠，折扣期的起止日期、时限及折扣率；f）各种新增电信业务的收费标准。4.8.3具有话务分类统计功能
能够对所属计费模块的通话记录、终端显示器故障等项按关键字进行存储、分类、汇总、统计、查询、显示并打印各种报表。4.8.4具有话单核查功能
对所属计费模块传送来的话单应能保存3个月以上，话单数据应能方便地调出以备查询。
4.8.5安全性与可靠性
为了保证管理设备与计费模块之间可靠地进行数据通信，其通信须采用规范的通信5
建筑321—标准查询下载网
协议。
YDN046-1997
从安全角度考虑，管理设备的软件须有严格的加密措施，以防非法操作者介入。4.8.6维护测试功能
管理设备应将各种有时限要求的计费参数在时限前24h通知到计费模块，对未通知到的计费模块在管理设备方应有告警，以便人工干预。管理设备应能人工或按周期自动对所属计费模块内的计费参数进行校验，及时检查及更正计费参数的差错。
定时或随时收集所属计费模块传送来的话务量、话费及终端显示器故障报告，对故障过多的公用电话线路应予以告警以便人工干预。4.8.7预留上位管理接口
系统的管理设备应预留上位管理接口，以便上位管理设备对并行的若干个管理设备统管理。
4.9计费模块应具备的功能
4.9.1计费模块只接受所属管理设备的管理。计费模块自身不具备任何形式的对各种计费参数的修改功能。
4.9.2计费模块应能在收到管理设备的命令后建立和取消临时性的话费调整，有时限要求的在时限到来和结束时刻开始执行和取消。在新费率已输入但尚未使用期间新旧费率应能共存。
4.9.3计费模块应具有在计费时全半价自动转换的功能。4.9.4计费模块在通话费率的判别中对呼叫号码须判别至8位。4.9.5计费模块话单存储能力应根据所管理的计费单元数而定，应能存储的话单数为：终端显示器数×200张。
4.9.6计费模块如发生故障，不能正常计费时应锁闭话路，并向管理设备告警。4.9.7计费模块的管理单元须有备份，主用管理单元遇到软，硬件故障时，须能自动切换到备用管理单元，保证计费模块工作安全可靠，并向管理设备告警。4.9.8公用电话用户使用“200”号业务，计费模块不记录200以后的拨号。4.10终端显示器应具备的功能和技术指标4.10.1话机的锁闭功能
每次通话后，终端显示器应显示被叫号码、通话时长和应付话费，此时与终端显示器相连的话机应被锁闭，结帐完毕复位后，话机解除锁闭，可以进行新的通话。4.10.2终端显示器与公用电话网的接口指标4.10.2.1回波损耗
相对于6000，800Hz时回波损耗≥26dB。4.10.2.2接口空闲杂音电平：≤一67dBmp4.10.2.3绝缘电阻
终端显示器的交流输入端对直流地线以及外壳金属件间绝缘电阻不小于10MQ。4.11计费模块和终端显示器的传输指标4.11.1介入衰减：≤1.0dB（800Hz）6
046--1997
介入衰减的频率响应：≤土0.5dB（在3003400Hz内，相对于800Hz/0dB）4.11.2
群时延失真
在500～2800Hz频带内，各频点相对于最小时延的波动。群时延失真技术指标见表1。
表1群时延失真技术指标
频率范围
500~600Hz
600-1000Hz
1000～2000Hz
2600~2800Hz
4.11.4增益随输入电平变化见表2。群时延失真
N1800ps
N300ps
表2增益随输入电平变化的技术指标输入电平(dBm0)
40~-50
-50~-55
4.11.5谐波失真
增益随输入电平变化(dB)
300～3400频带内，相对于800Hz、0dBm的信号，其产生的谐波应比输入信号至少低40dB。
4.11.6互调失真
①带内任意两个具有相同电平的信号其频率为ff在输出端2f一f.2f，一f互调产物应比f或f.信号电平低4odB；②fi=50Hz、L=一23dBm0，f一任一带内频率、L一一9dBm0输出端不应产生任何>一49dBmo的f产物。
4.12计费模块的时钟要求
计费模块的时钟可使用所属交换机的时钟。如交换机不能提供时钟，计费模块也可以使用管理设备下载的时钟。如果使用管理设备的时钟，其时钟频率稳定度应优于10-5/天并每隔一星期与标准时钟校准一次。计费模块自身不具备时钟参数的修改功能。5计费模块的结构与工艺要求
5.1机架要求
设备在预防意外撞击部位，可接触至布线的部位和危险电压的部位，均必须提供罩7
建筑321
标准查询下载网
YDN046-1997
盖，对高压等危险部位应有特殊标志。5.2接插件、端子板
接插件必须接触完全可靠，结构坚实，用手或简单工具易于插入和拔出，并有定位及锁定装置。
5.3布线及连接电缆
线缆在机架内排放的位置应设计合理，不得妨碍或影响日常维护测试工作的进行。5.4表面涂覆处理
设备表面应光滑平整、色泽均匀。5.5印刷电路板
5.5.1印刷板板面应平整，其翘曲的程度应以不影响印刷插件的顺利插拔或不造成插拨困难为限。每一印刷电路板均应标出名称或代号。5.5.2各种印刷电路板均不许有飞线。5.5.3印刷电路板上应有插拨及锁定位置。5.5.4同一品种的印刷电路板应具有完全的互换性。5.6机架电源
5.6.1设备所需的直流变换电源，应具有热备份，其稳定性、可靠性和主要技术参数应满足整机正常工作。相同品种规格的直流变换电源应具有完全的互换性。5.6.2机架地线种类应包括：基础电源地、工作地、保护地。6计费模块的防护要求
6.1计费模块的带电拨插功能
印刷电路板应能实现带电拔插，并应有插错保护功能。6.2计费模块的安装维护
计费模块可带电安装、带电维护。6.3计费模块的过压保护
计费模块的过压保护应符合GF002一9002.1中15.3节的要求。7环境要求
7.1管理设备和计费模块的环境要求7.1.1使用环境条件
工作温度：10~35℃
相对湿度：40%~80%
使用环境应无影响使用的电磁干扰和机械震动。7.1.2管理设备交流电源
电压：220V±10%
频率：50Hz士2Hz
2终端显示器的环境要求
工作温度：一10～十40℃
贮存温度：一25～十55℃
相对湿度：15%~85%
建筑321
046-1997
标准查询下载网
