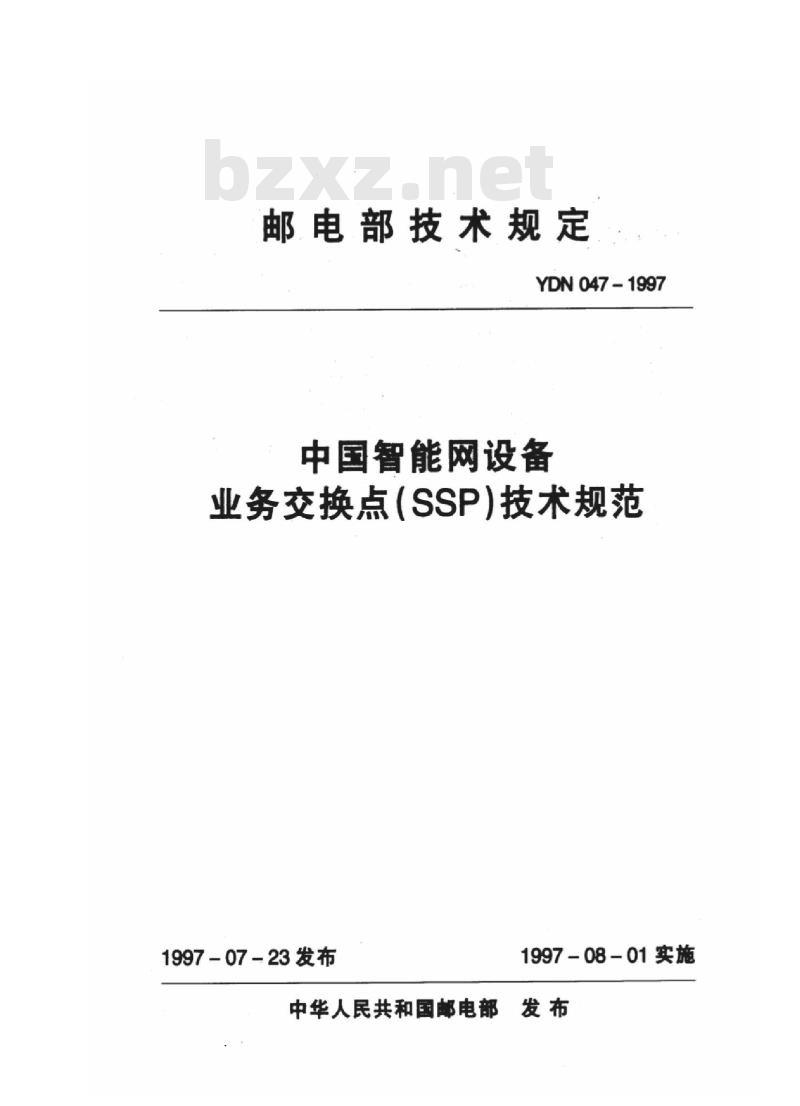

邮电部技术规定
YDN047-1997
中国智能网设备
业务交换点（SSP）技术规范
1997-07-23发布
1997-08-01实施
中华人民共和国邮电部发布
YDN047-1997

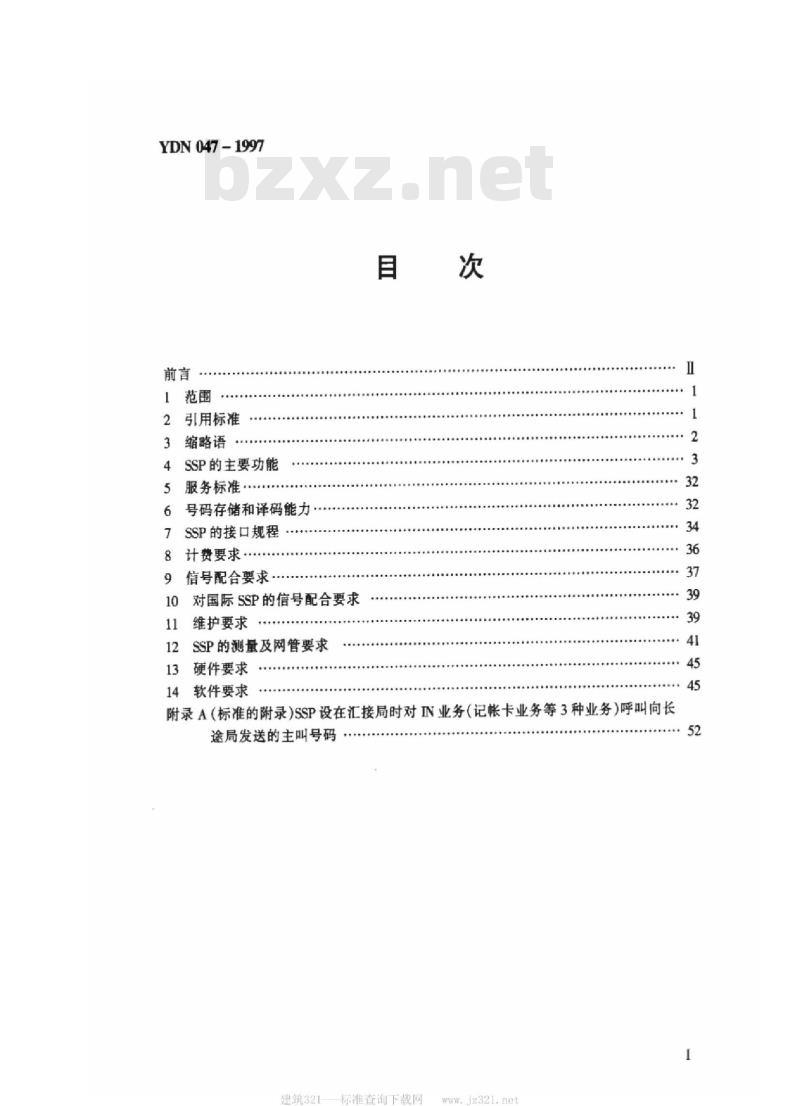

引用标准
缩略语
SSP的主要功能
服务标准·
号码存储和译码能力
SSP的接口规程
8计费要求
信号配合要求
10对国际SSP的信号配合要求
维护要求
SSP的测量及网管要求
硬件要求
14软件要求
附录A（标准的附录）SSP设在汇接局时对IN业务（记帐卡业务等3种业务）呼叫向长*52
途局发送的主叫号码
建筑321
标准查询下载网
YDN047-1997

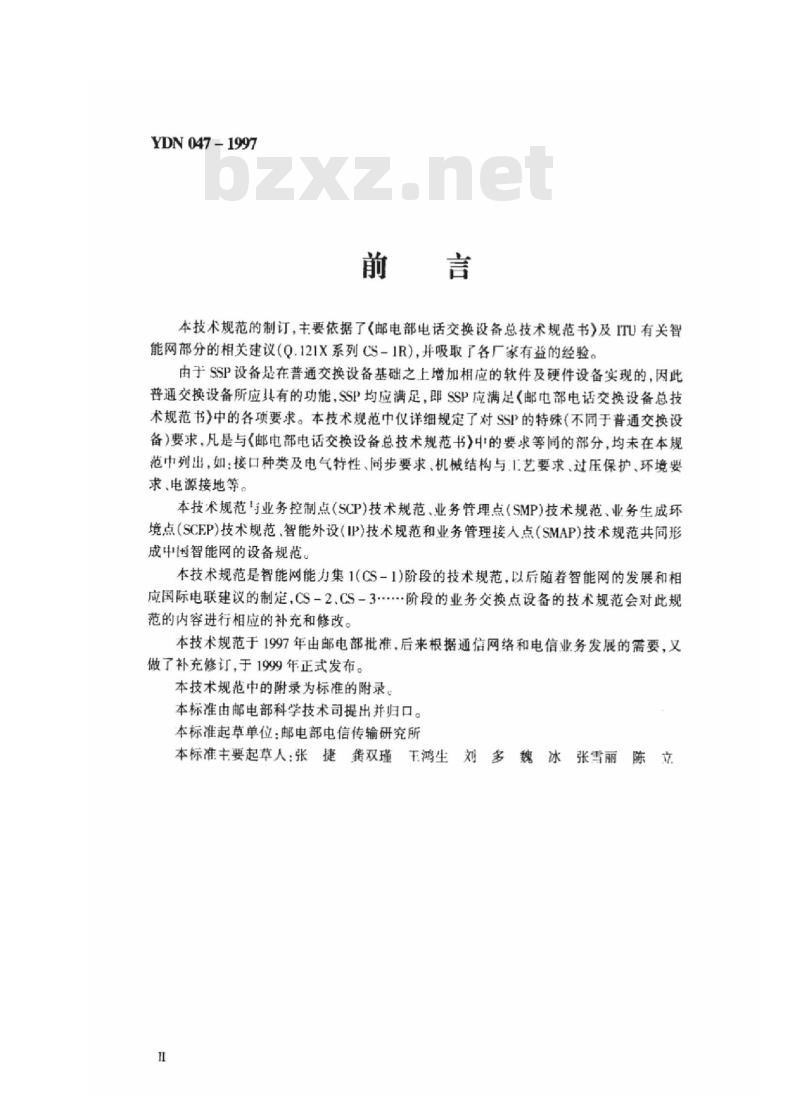

本技术规范的制订，主要依据了《邮电部电话交换设备总技术规范书》及ITU有关智能网部分的相关建议（Q.121X系列CS-1R)，并吸取了各厂家有益的经验。由于SSP设备是在普通交换设备基础之上增加相应的软件及硬件设备实现的，因此普通交换设备所应具有的功能，SSP均应满足，即SSP应满足《邮电部电话交换设备总技术规范书》中的各项要求。本技术规范中仪详细规定了对SSP的特殊（不同于普通交换设备）要求，凡是与《邮电部电话交换设备总技术规范书》中的要求等同的部分，均未在本规范中列出，如：接口种类及电气特性、同步要求、机械结构与.1艺要求、过压保护、环境要求、电源接地等。
本技术规范与业务控制点（SCP)技术规范、业务管理点（SMP)技术规范、业务生成环境点（SCEP)技术规范、智能外设（IP)技术规范和业务管理接人点（SMAP)技术规范共同形成中国智能网的设备规范。
本技术规范是智能网能力集1(CS-1)阶段的技术规范，以后随着智能网的发展和相应国际电联建议的制定,CS-2.CS-3.-阶段的业务交换点设备的技术规范会对此规范的内容进行相应的补充和修改。本技术规范于1997年出邮电部批准，后来根据通信网络和电信业务发展的需要，又做了补充修订，于1999年正式发布。本技术规范中的附录为标准的附录。本标准由邮电部科学技术司提出并归口。本标准起草单位：邮电部电信传输研究所本标准主要起草人：张捷龚双瑾王鸿生刘多魏冰张雪丽陈立I

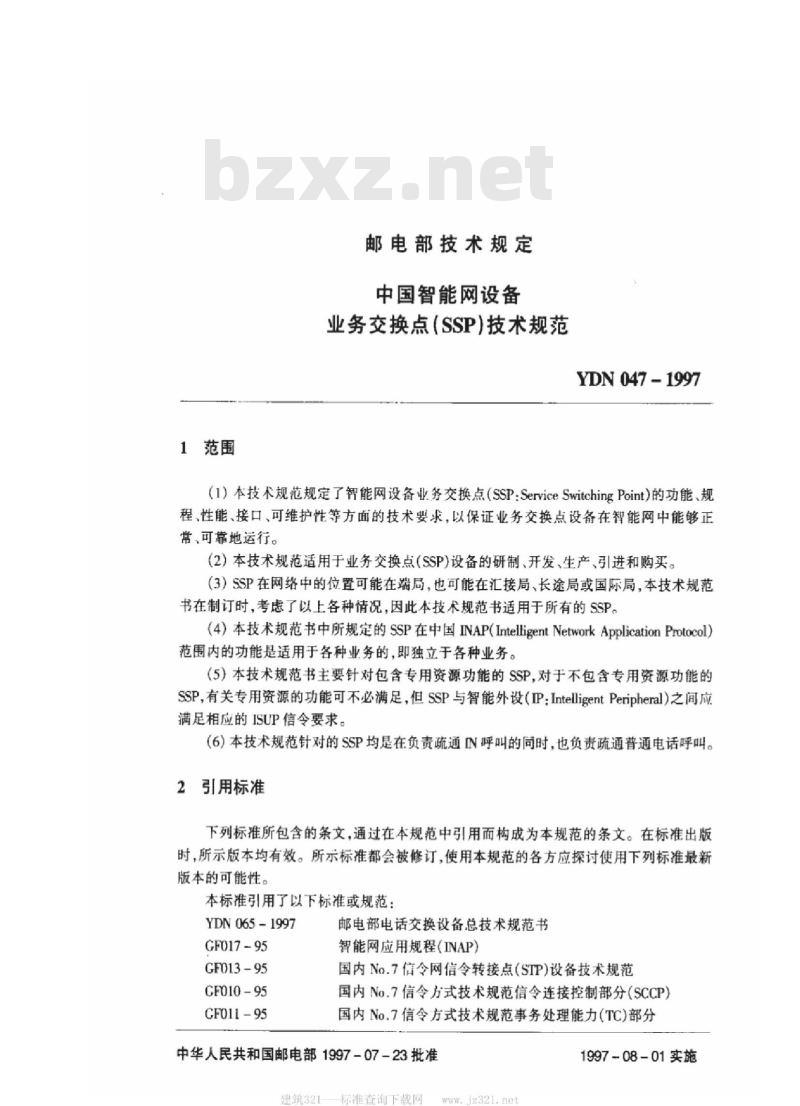

1范围
邮电部技术规定
中国智能网设备
业务交换点（SSP)技术规范
YDN047-1997
（1）本技术规范规定了智能网设备业务交换点（SSP：ServiceSwitchingPoint）的功能、规程、性能、接口、可维护性等方面的技术要求，以保证业务交换点设备在智能网中能够正常、可靠地运行。
(2）本技术规范适用于业务交换点（SSP)设备的研制、开发、生产、引进和购买。（3）SSP在网络中的位置可能在端局，也可能在汇接局、长途局或国际局，本技术规范书在制订时，考虑了以上各种情况，因此本技术规范书适用于所有的SSP。（4）本技术规范书中所规定的SSP在中国INAP(InteligentNetworkApplicationProtocol）范围内的功能是适用于各种业务的，即独立于各种业务。（5）本技术规范书主要针对包含专用资源功能的SSP，对于不包含专用资源功能的SSP，有关专用资源的功能可不必满足，但SSP与智能外设（IP：IntelligentPeripheral）之间应满足相应的ISUP信令要求。
(6）本技术规范针对的SSP均是在负责疏通IN呼叫的同时，也负责疏通普通电话呼叫。2引用标准
下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。在标准出版时，所示版本均有效。所示标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。
本标准引用了以下标准或规范：YDN065-1997
GF017-95
GFO13-95
CF010-95
CFO11-95
邮电部电话交换设备总技术规范书智能网应用规程(INAP）
国内No.7信令网信令转接点（STP）设备技术规范国内No.7信令方式技术规范信令连接控制部分（SCCP）国内No.7信令方式技术规范事务处理能力（TC)部分中华人民共和国邮电部1997-07-23批准建筑321
标准查询下载网
199708-01实施

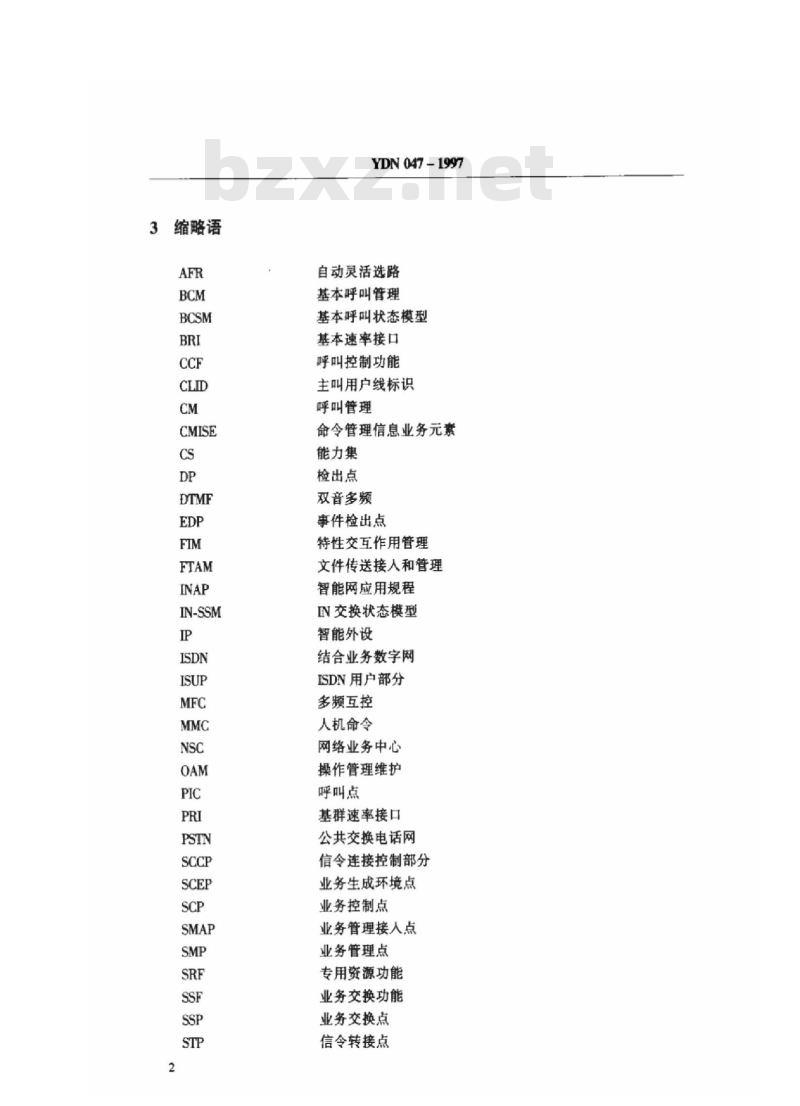

缩略语
IN-SSM
YDN047-1997
自动灵活选路
基本呼叫管理
基本呼叫状态模型
基本速率接口
呼叫控制功能
主叫用户线标识
呼叫管理
命令管理信息业务元素
能力集
检出点
双音多频
事件检出点
特性交互作用管理
文件传送接人和管理
智能网应用规程
IN交换状态模型
智能外设
结合业务数字网
ISDN用户部分
多频互控
人机命令
网络业务中心
操作管理维护
呼叫点
基群速率接口
公共交换电话网
信令连接控制部分
业务生成环境点
业务控制点
业务管理接人点
业务管理点
专用资源功能
业务交换功能
业务交换点
信令转接点
4SSP的主要功能
4.1SSP的功能概述
YDN047-1997
事务处理能力应用部分
触发检出点
电话用户部分
SSP是现有ISTN以及ISDN与智能网的连接点。它提供接人智能网功能集的功能。它可检出智能业务的请求，并与SCP通信，对SCP的请求作出响应，允许SCP中的业务逻辑影响呼叫处理。从功能上讲，一个业务交换点应包括呼叫控制功能（CCF)和业务交换功能（SSF）。在我国日前不采用独立IP的情况下，它还应包括部分的专用资源功能(SRF)
4.1.1 CCF(Call Control Function)CCF是呼叫挖制功能，包括基本的呼叫处理功能以及为支持IN呼叫的附加功能。4.1.1.1基本的呼叫处理功能
这部分功能是指IN呼叫的建立及监视过程中的信令及呼叫控制过程，与非IN呼叫相同。
4.1.1.2附加的功能
(1)IN触发检出
包括触发检出点及触发标准。
（2）事件处理
SSF可请求CCF监视、处理与呼叫相关的事件。当SSF请求CCF监视并处理呼叫相关事件时，CCF根据接收到的事件执行SSF请求的处理。监视功能将通过监视指定的通信通路中信令系统所接收或传送的事件以及CCF的内部过程来实现。SSF也可以只请求CCF向其报告事件，而不要求CCF做任何处理，此时CCF将事件处理悬置，直至接收到SSF的回答。
(3）对SSF来的控制请求的处理
CCF接受来自SSF的呼叫控制相关信息，支持呼叫的建立和监视。4.1.2 SSF(Service Switching Function)SSF是业务交换功能，它与CCF相结合提供了CCF和业务控制功能（SCF)之间进行通信所要求的一组功能。SSF的主要功能是：（1）扩展CCF的逻辑，包括业务控制触发的识别以及与SCF间的通信。(2）管理CCF和SCF之间的信令。（3）按要求修改呼叫/连接处理功能（在CCF中），在SCF控制下处理IN业务请求。4.1.3SRF(SpecializedResourceFunction)SRF是专用资源功能，它为实施IN业务提供所需要的专用资源，包括：DTMF接收器、音信号发生器、录音通知、话音合成/语音识别（暂不要求）设备。SFR还应提供对这些资源的管理，包括：搜索资源的能力、管理资源的状态，例如忙/闲/闭塞等，以及控制资源的3
建筑321-—标准查询下载网
YDN 0471997
动作，并提供SRF与其他功能实体交换信息所必须的功能。在呼叫/业务处理中，SCF可命令SRF在建立SSF/CCF和SRF之间的通路以后，启动与用户的交互作用。SRF和用户之间的交互作用包括：向用户发送通知、收集用户输人的数字，SRF将收集的数字信息发送给SCF。当SCF中的业务逻辑不再需要专用资源时，SCF请求SSF/CCF释放和SRF的连接，释放SRF中的相应资源。对于包括SRF功能的SSP,SSF/CCF与SRF之间的连接及通信均属于内部过程。4.2基本呼叫状态模型（BasicCallStateModel）呼叫控制功能可以用基本呼叫状态模型（BCSM）一一这一抽象的呼叫模型方式来描述。
BCSM是用高级的有限状态机制来描述CCF为建立和维持用户的通信通路所要求的动作。它规定了CCF的一组基本呼叫和连接动作，并表示这些动作是如何结合在一起去处理一个基本呼叫和连接的。
BCSM的成分如图1所示。BCSM包括：呼叫点PIC（PointInCall）、检出点DD(DetectionPoint）、转移过程（transitions）和事件（event），PIC标识了一个或多个IN业务逻辑实例感兴趣的与基本呼叫/连接状态有关的CCF动作。DP表示在基本呼叫和连接处理中能够发生控制转移的点，转移过程表示在基本呼叫/连接处理中从一个PIC到另一个PIC的正常流向，事件引起从一个PIC到另一个PIC的转移过程。t
事件n
图1BCSM的成分
一转移
和转移有
关的事件
在CS-1阶段，BCSM模拟了基本的两方呼叫中存在的交换处理，并将BCSM分为发端侧BCSM和终端侧BCSM，它们各由SSF/CCF中一个功能上分离的BCM（BasicCallMan-agement)来管理，反映了呼叫的发端部分与终端部分在功能上的分离。为了维持发端和终端侧BCSM中DP名称的唯一性，对于发端DP冠以“O\（Originating）,对于终端DP冠以4
\T\(Terminating)。
4.2.1INCS-1R发端BCSM
YDN 047-1997
发端BCSM与发端部分相关（如图2所示）。0_放舞
0拆线
0中间呼叫
1.0_空闲和发端试呼整权
发端_试呼_有权
2.收集_信息
路由忙
收集_信息
3.分析_信息
3分析_信息
4.路由选择和提醒
0_应客
5.0_激活
整权_失败
6.0_例外
路由_选择_故障
0_被叫方忙
0.无应答
检出点(DP）
呼叫点(PIC)
图2CS-IR发端BCSM
（1）0_空闲和发端试呼鉴权
进人事件：切断和清除前面的呼叫（DP9:0_拆线和DP10:0_放弃），或隐含为由SSF/CCF完成的异常处理。
功能：
，接口（用户/中继）是空闲的（无呼叫存在也无呼叫参考等）并正在提供监视。·从发端用户给出指示表示要进行去话呼叫（例如摘机，Q.931建立消息，ISUP中的IAM消息），并要求证实用户是否有权或有能力进行这个呼叫（例如承载能力，用户线限制等），鉴权的类型对于不同的发端资源可能是不同的（如针对用户线或中维）。离开事件：
·希望进行去话呼叫的指示（例如摘机、Q.931建立消息、ISUP中的LAM消息）和证实发出该呼叫的有权性/能力(DP1：发端.试呼有权)。·以下例外离开事件应用于PIC1。如果在PIC1处理中，呼叫遇到\O_放弃”例外事5
建筑321
标准查询下载网
YDN047-1997
件，则此例外事件是不可见的，因为没有相应的DP。当主叫方切断呼叫时，0_放弃发生，以下事件可导致0_放弃的发生：SSF/CCF从DSS1接口服务的主叫处接收到呼叫清除消息。SSF/CCF从传统中继或专用资源中继接收到切断指示。SSF从SS7中继收到释放消息。
鉴权结果是拒绝发出该呼叫。
（2）收集.信息
进人事件：希望进行去话呼叫的指示（例如摘机，Q.931建立消息，ISUP中的IAM消息）并证实了该呼叫的有权性/能力(I)P1：发端试呼_有权）。功能：从发端用户收集初始信息包/拨号申（例如业务编码，前缀，所拨的地址号码）。根据编号计划分析信息，确定信息是否已经收集齐全。当尤法判别是否收到足够的信息时，等待正常的位间定时器超时。如果采用成组发送时（例如ISDN用户使用成组信令，一个入局SS7中继），则不需要做什么工作。离开事件：
·得到从发端用户来的完整的初始信息包/拨号串（该事件在成组发送信令的情况下是早已存在的，在这种情况下此PIC的等待时间是零）（DP2一收集信息）。·以下例外离开事件可用于PIC2：收集超时、收集信息失败、无效信息和0.放弃。当没有收到处理-个呼叫所需的足够信息时，在止常位间定时器超时之后，由SSF/CCF检出收集超时事件。对于SS7中继，此事件与LAM没有包含处理呼叫的必要信息相关。在这种情况下，可以不涉及定时。对于ISUP重叠发送可涉及定时。当SSF/CCF由于缺少交换资源不能执行收集信息时，检出收集信息失败事件（如：无可用的数字接收器）。
当从叫方接收到的信息无效时，如：收到的信息违反规定拨号计划，发生无效信息事件。
O_放弃事件，同PIC1中的描述。在这种情况下，此事件是可见的，因为有相应的DP(O_放弃DP)。
(3）分析信息
进人事件：得到从发端用户来的完整的初始信息包/拨号串（DP2一收集信息）或得到从“路由选择和提醒\PIC来的路由忙事件报告。功能：根据拨号计划分析和/或翻译信息，确定路由地址和呼叫类型（例如本地呼叫，转接呼叫，国际呼叫）。
在此PIC处理的结果之：·是决定路由地址。a）只有被叫用户号码（被叫用户号码由此SSF服务）；b）被叫用户号码和路由索引。路由索引是一个指向中继群的指针，用于为出局试呼选路（被叫用户号码由另一个SSF服务）；c）被叫用户号码和路由索引。路由索引是一个指向中继群清单的指针，用于为出局试呼选路（被叫用户号码由另个SSF服务）。离开事件：
YDN047-1997
·可得到路由地址和地址性质（DP3一分析信息）。，以下例外离开事件可应用于PIC3：0_放弃和无效信息。O.放弃事件，如PIC1中所描述。在这种情况下，此事件是可见的，因为有相应的DP(0_放弃DP)。
无效信息事件（如错误号码）(例外）。（4）路由选择和提醒（Alerting）（包括下面的BCSMPIC：选路，有权呼叫建立，呼叫发送和0_提醒）
进人事件：得到路由地址和呼叫类型(DP3一分析信息)。功能：
·翻译路由地址和呼叫类型，选择下一个路由，这会涉及到后面的搜索路由清单，把电话薄号码翻译成物理端口地址等。这里不是从一个资源群中选择一个单独的目的地资源（如多线寻线组，中继群），但有时可能是选择一个单一资源（而不是一个群）。·证实发端用户是否有权进行该次呼叫（例如检验了商业群的限制，长途限制，路由限制等），可以根据发端资源的类型决定进行有权检验的类型（例如：发端资源是用广线或中继)。
·呼叫正由终端侧BCSM处理，正在继续呼叫建立的处理（例如回铃，可闻回铃指示），等待用户应答后由终端侧BCSM送来的指示，离开事件：
·从终端侧BCSM来的“呼叫已经被接受和应答\的指示（例如终端用户摘机，接收Q931的连接消息，ISUP中的应答消息）(DP7-0_应答）。·检出路由忙事件，当：
a）T_忙事件指示，说明路由忙；b）从终端呼叫部分接收到说明路由忙的呼叫拒收事件（当非端局交换机发现路由忙时）。在这两种情况下，发端呼叫部分回到分析信息PIC，此事件在INCS-1的DP检测不到。
路由忙是一个非IN的转移，但是基本呼叫的一部分。在SSF/CCF需要处理目的地号码清单时需要此转移。如果遇忙，则路由忙转移返回到分析信息PIC，以分析清单中的下一个目的地号码。
·以下例外离开事件应用于PIC4：路由_选择_故障、0_被叫方忙、0_无应答和0_放弃。
当SSF/CCF接收到所有的路由均忙的指示时，路由选择故障事件发生。此事件（如：不能决定正确的路由、路由清单中没有其它的路由）导致路由，选择_故障DP。当从呼叫的终端部分收到说明用户忙的T_忙事件的指示时，0.被叫方忙事件发生。
当从呼叫的终端部分接收到说明用户忙的呼叫拒收事件（也就是网络决定用户忙）的指示时，也会发生此事件。此事件导致0_被叫方忙DP。当主叫用户在规定的时间内没有收到终端侧应答的指示时，0.无应答事件发生。此事件导致0_无应答DP。当SSF/CCF从呼叫的终端侧接收到无应答指示时，也会发生此7
建筑321-—标准查询下载网
事件。
YDN047-1997
0.无应答事件是IN事件；也就是只有当0.无应答触发被指定并被检出时或有请求报告BCSM事件要求时，它才会发生。O_放弃事件，如PIC1中所描述的。在此情况下，此事件是可见的，因为有相应的DP(0_放弃）。
·主叫方进行此呼叫的鉴权被否定（如：商业群限制不匹配，主叫用户线长途受限）(例外）。
(5)0.激活
进人事件：来自终端侧BCSM关于终端用户已经接收呼叫并应答的指示（DP7-0_应答）。
功能：发端用户和终端用户之间建立连接，可正在收集记帐消息和计费数据，正在提供呼叫监视。
离开事件：
·收到来自发端用户的业务/业务特征请求（例如收到双音多频信号，拍叉簧，ISDN特性激活表示语，Q.932保持或恢复消息）(DP8-0_中间呼叫）。·收到来自发端用户，或通过终端侧BCSM收到来自终端用户的切断指示（DP9-0拆线)。
·发生连接故障（例外)。
(6)0.例外
进人事件：遇到的例外情况（如上面对于每一个PIC点所描述的情况）。功能：提供对例外情况的隐含处理，包括确保没有资源被不恰当分配的一般动作。如：
·如果SSF和SCF之间存在关系，发送一个差错信息流至SCF，关闭其间的关系，并指示任何未完成的呼叫处理指令将不再运行至完成。\)）·如果SCF在前面请求呼叫结束时要提供呼叫参数，呼叫参数应包括在差错信息流里。bzxZ.net
·SSF/CCF应使用厂方规定的程序在SSF/CCF内确保释放资源，使用户线、中继线和其他资源可用于新的呼叫。
离开事件：SSF/CCF完成例外情况的隐含处理（转移到0_空闲和发端_试呼_鉴权PIC)。
4.2.2INCS-1IR终端BCSM
终端侧BCSM对应于BCSM与终端用户相连的那一部分，如图3所示。终端侧BCSM中的检出点DP将与发端DP在后面的DP部分一起描述，终端侧BCSM的每一PIC的描述如下。
（1）T_空闲和终端试呼鉴权
1）这应该在物理平面通过ABORT协议程序关闭此关系（也就是关闭TCAP事条），并指示未完成的操作将不再运行至完成。
11.1_例外
T_覆叫方π
_无应答
YDN047-1997
7.T_空闲和终端试呼整权
终端_试呼_有料12
8.选择设备和存在呼叫
9.T_提醒
T_应答
10.T_激活
检出点(DP)
T_放弃
T_中间呼叫
呼叫点(PIC)
图3CS-1终端BCSM
T_拆线
进人事件：切断或清除前面的呼叫（DP17-T.拆线或18-T_放弃），或由SSF/CCF完成例外情况的隐含处理。
功能：
·接口（用户线/中继线）是空闲的（不存在呼叫和呼叫参考），正在提供监视。·指示收到来自发端侧BCSM的来话呼叫，正在证实是否有权将此呼叫连接到终端用户（例如，商业群限制，限制来话呼叫连接到用户线，承载能力的一致性），该功能不应用于到中继的终接呼叫。
离开事件：
·收到来自发端侧BCSM的来话呼叫指示，证实呼叫有权连接到规定的终端资源（或群）(DP12-终端试呼有权）。
·以下例外离开事件应用于PIC7：“终端拒绝\和\T_放弃”。对于此PIC,如果在PIC处理过程中，呼叫遇到这些例外之一，例外事件是不可见的，因为没有相应的DP。收到来自发端侧BCSM的来话呼叫指示，经过鉴权拒绝将呼叫连接到规定的终端资源时，终端拒绝事件发生。
收到来自呼叫发端部分的呼叫切断指示时，T_放弃发生。(2）选择设备和存在呼叫
进入事件：收到来自发端侧BCSM的来话呼叫指示，并证实允许呼叫连接到规定的终9
建筑321
标准查询下载网
