【通信行业标准(YD)】 成缆光纤截止波长的试验方法

YD/T824—--1996

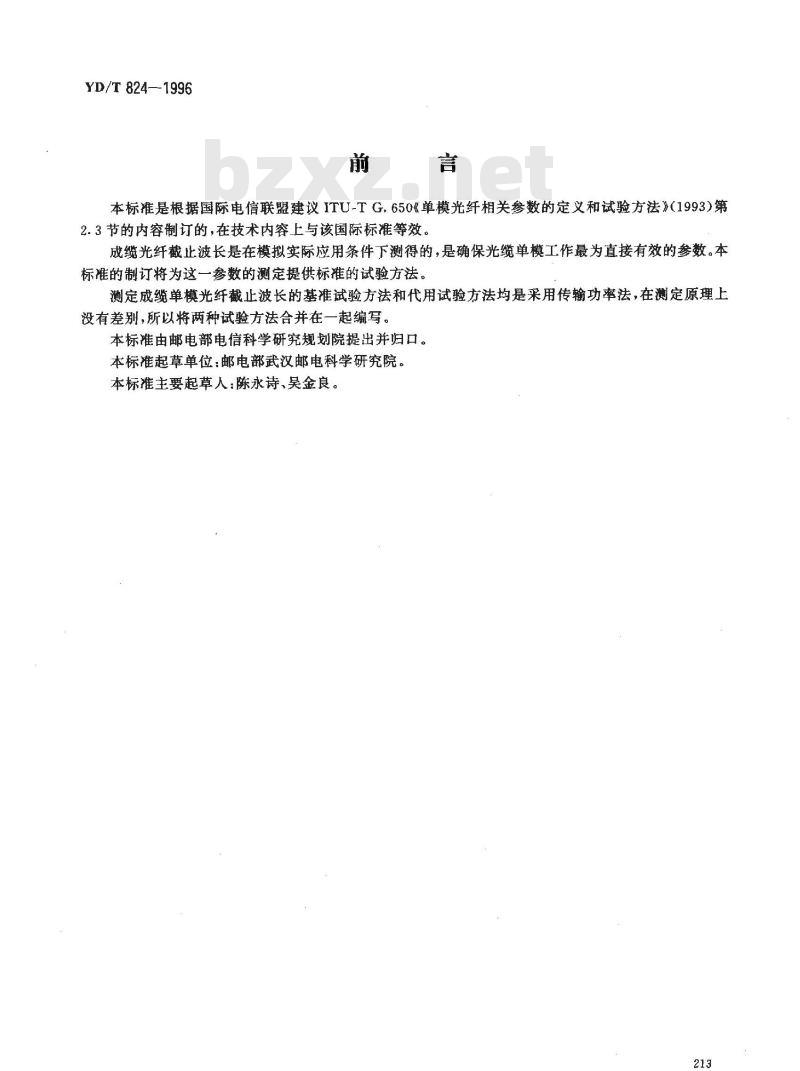

本标准是根据国际电信联盟建议ITU-TG，650《单模光纤相关参数的定义和试验方法》（1993)第2.3节的内容制订的，在技术内容上与该国际标准等效。成缆光纤截止波长是在模拟实际应用条件下测得的，是确保光缆单模工作最为直接有效的参数。本标准的制订将为这一参数的测定提供标准的试验方法。测定成缆单模光纤截止波长的基准试验方法和代用试验方法均是采用传输功率法，在测定原理上没有差别，所以将两种试验方法合并在一起编写。本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部武汉邮电科学研究院。本标准主要起草人：陈永诗、吴金良。213
1范围

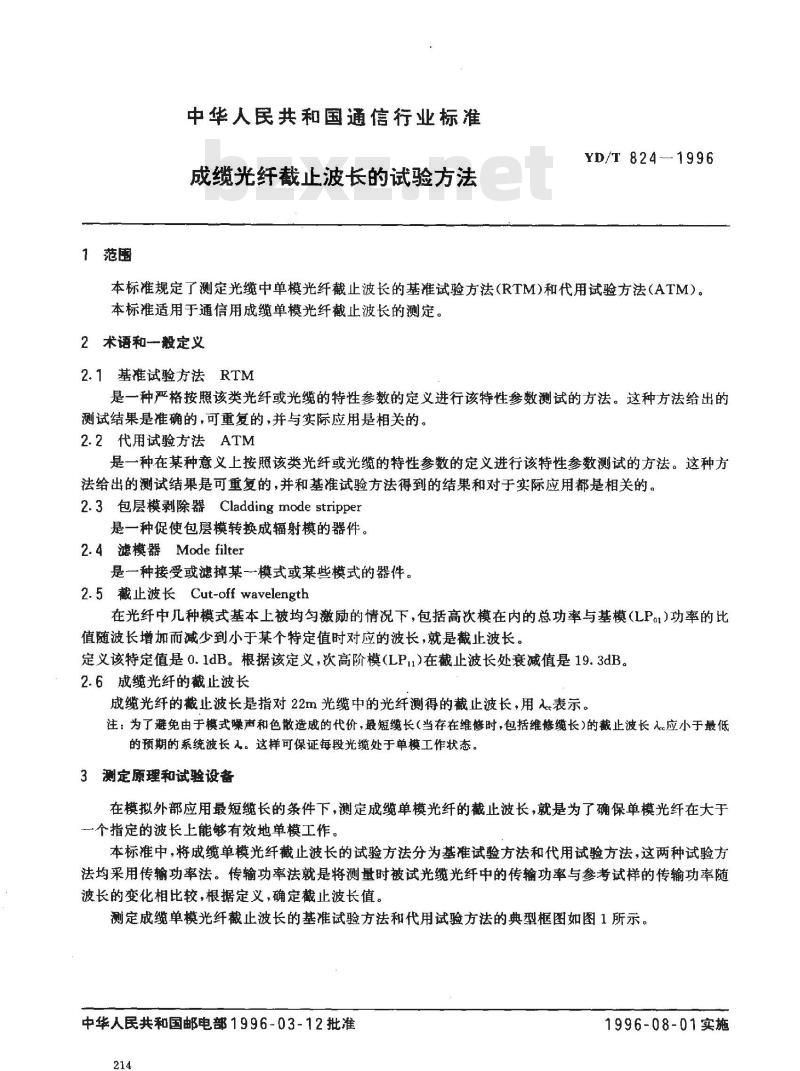

中华人民共和国通信行业标准
成缆光纤截止波长的试验方法
YD/T 824—1996
本标准规定了测定光缆中单模光纤截止波长的基准试验方法（RTM)和代用试验方法（ATM）。本标准适用于通信用成缆单模光纤截止波长的测定。2 术语和-般定义
2.1基准试验方法RTM
是一种严格按照该类光纤或光缆的特性参数的定义进行该特性参数测试的方法。这种方法给出的测试结果是准确的，可重复的，并与实际应用是相关的。2.2代用试验方法ATM
是一种在某种意义上按照该类光纤或光缆的特性参数的定义进行该特性参数测试的方法。这种方法给出的测试结果是可重复的，并和基准试验方法得到的结果和对于实际应用都是相关的。2.3包层模剥除器Cladding mode stripper是一种促使包层模转换成辐射模的器件。2.4滤模器Mode filter
是一种接受或滤掉某一一模式或某些模式的器件。2.5截止波长 Cut-off wavelength在光纤中几种模式基本上被均匀激励的情况下，包括高次模在内的总功率与基模（LP。)功率的比值随波长增加而减少到小于某个特定值时对应的波长，就是截止波长。定义该特定值是0.1dB。根据该定义，次高阶模（LPu)在截止波长处衰减值是19.3dB。2.6成缆光纤的截止波长
成缆光纤的截止波长是指对22m光缆中的光纤测得的截止波长，用入表示。注：为了避免由于模式噪声和色散造成的代价，最短缆长（当存在维修时，包括维修缆长）的截止波长入应小于最低的预期的系统波长入。这样可保证每段光缆处于单模工作状态。3测定原理和试验设备
在模拟外部应用最短缆长的条件下，测定成缆单模光纤的截止波长，就是为了确保单模光纤在大于一个指定的波长上能够有效地单模工作。本标准中，将成缆单模光纤截止波长的试验方法分为基准试验方法和代用试验方法，这两种试验方法均采用传输功率法。传输功率法就是将测量时被试光缆光纤中的传输功率与参考试样的传输功率随波长的变化相比较，根据定义，确定截止波长值。测定成缆单模光纤截止波长的基准试验方法和代用试验方法的典型框图如图1所示。中华人民共和国邮电部1996-03-12批准214
1996-08-01实施
单色仪
YD/T824—1996
滤模器包层模
剥除器
注入系统国图
参考信号
波长控制
被测光纤
检测器
锁相放大器
控制器
绘图仪

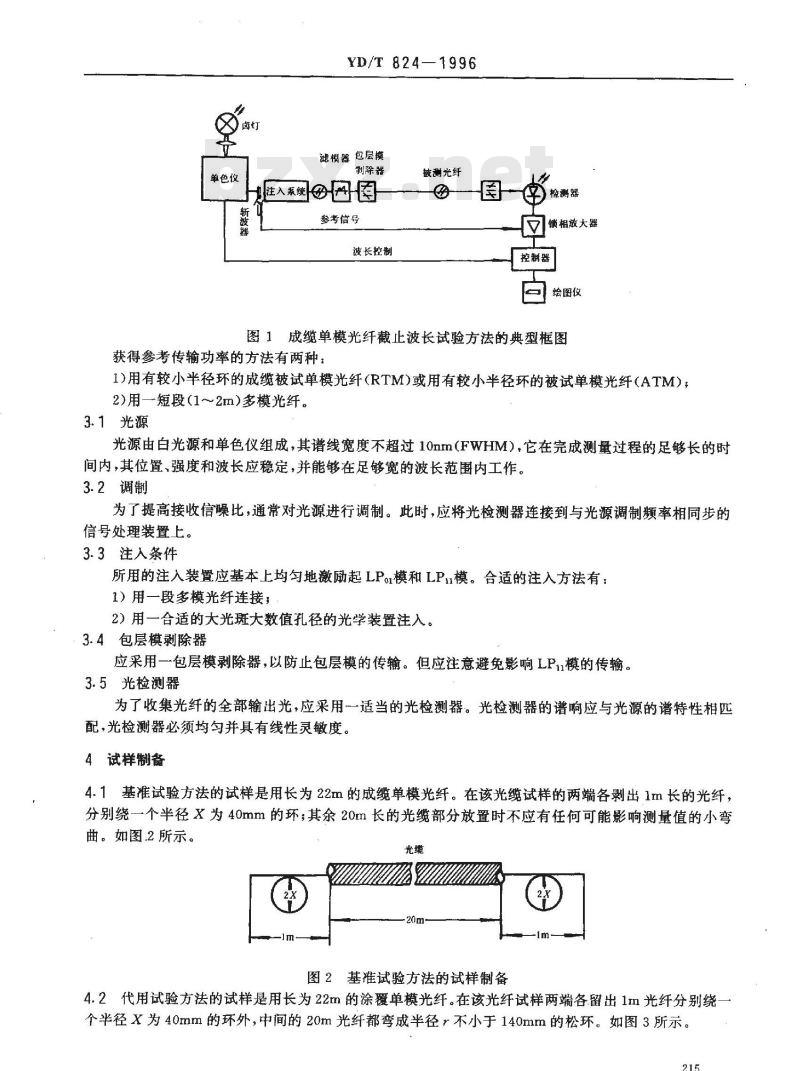

图1成缆单模光纤截止波长试验方法的典型框图获得参考传输功率的方法有两种：1)用有较小半径环的成缆被试单模光纤（RTM)或用有较小半径环的被试单模光纤（ATM），2)用一短段(1～2m）多模光纤。3.1光源Www.bzxZ.net
光源由白光源和单色仪组成，其谱线宽度不超过10nm（FWHM），它在完成测量过程的足够长的时间内，其位置、强度和波长应稳定，并能够在足够宽的波长范围内工作。3.2调制
为了提高接收信噪比，通常对光源进行调制。此时，应将光检测器连接到与光源调制频率相同步的信号处理装置上。
3.3注入条件
所用的注入装置应基本上均匀地激励起LP模和LPn模。合适的注入方法有：1）用一段多模光纤连接；
2）用一合适的大光斑大数值孔径的光学装置注入。3.4包层模剥除器
应采用一包层模剥除器，以防止包层模的传输。但应注意避免影响LP1模的传输。3.5光检测器
为了收集光纤的全部输出光，应采用一适当的光检测器。光检测器的谱响应与光源的谱特性相匹配，光检测器必须均匀并具有线性灵敏度。4试样制备
4.1基准试验方法的试样是用长为22m的成缆单模光纤。在该光缆试样的两端各剥出1m长的光纤，分别绕一个半径X为40mm的环；其余20m长的光缆部分放置时不应有任何可能影响测量值的小弯曲。如图.2所示。
图2基准试验方法的试样制备
4.2代用试验方法的试样是用长为22m的涂覆单模光纤。在该光纤试样两端各留出1m光纤分别绕个半径X为40mm的环外，中间的20m光纤都弯成半径r不小于140mm的松环。如图3所示。215
YD/T 824—1996
被测光纤
2m（包括环长）

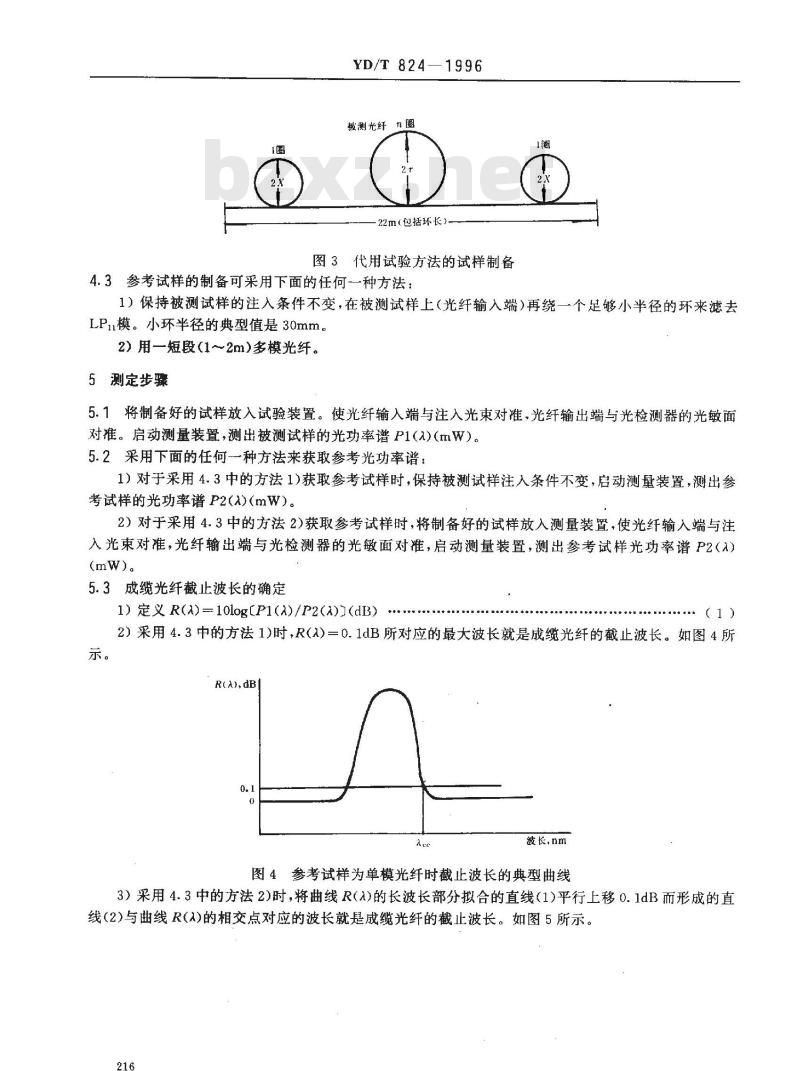

图3代用试验方法的试样制备
4.3参考试样的制备可采用下面的任何一种方法：1）保持被测试样的注入条件不变，在被测试样上（光纤输入端）再绕一个足够小半径的环来滤去LPn模。小环半径的典型值是30mm。2）用一短段（1~2m）多模光纤。5测定步骤
5.1将制备好的试样放入试验装置。使光纤输入端与注入光束对准，光纤输出端与光检测器的光敏面对准。启动测量装置，测出被测试样的光功率谱P1(a)(mW)。5.2采用下面的任何一种方法来获取参考光功率谱：1）对于采用4.3中的方法1)获取参考试样时，保持被测试样注入条件不变，启动测量装置，测出参考试样的光功率谱P2(>)(mW）。2）对于采用4.3中的方法2)获取参考试样时，将制备好的试样放入测量装置，使光纤输入端与注入光束对准，光纤输出端与光检测器的光敏面对准，启动测量装置，测出参考试样光功率谱P2（>)(mW)。
5.3成缆光纤截止波长的确定
1) 定义 R(a) =10log[P1()/P2()J(dB)（1）
2）采用4.3中的方法1)时，R(a)=0.1dB所对应的最大波长就是成缆光纤的截止波长。如图4所示。
R(A),dB
波长，nm
图4参考试样为单模光纤时截止波长的典型曲线3）采用4.3中的方法2)时，将曲线R(a)的长波长部分拟合的直线（1)平行上移0.1dB而形成的直线(2)与曲线R(>)的相交点对应的波长就是成缆光纤的截止波长。如图5所示。216
6试验结果
R(A),dB
YD/T 824—1996
被长,nm

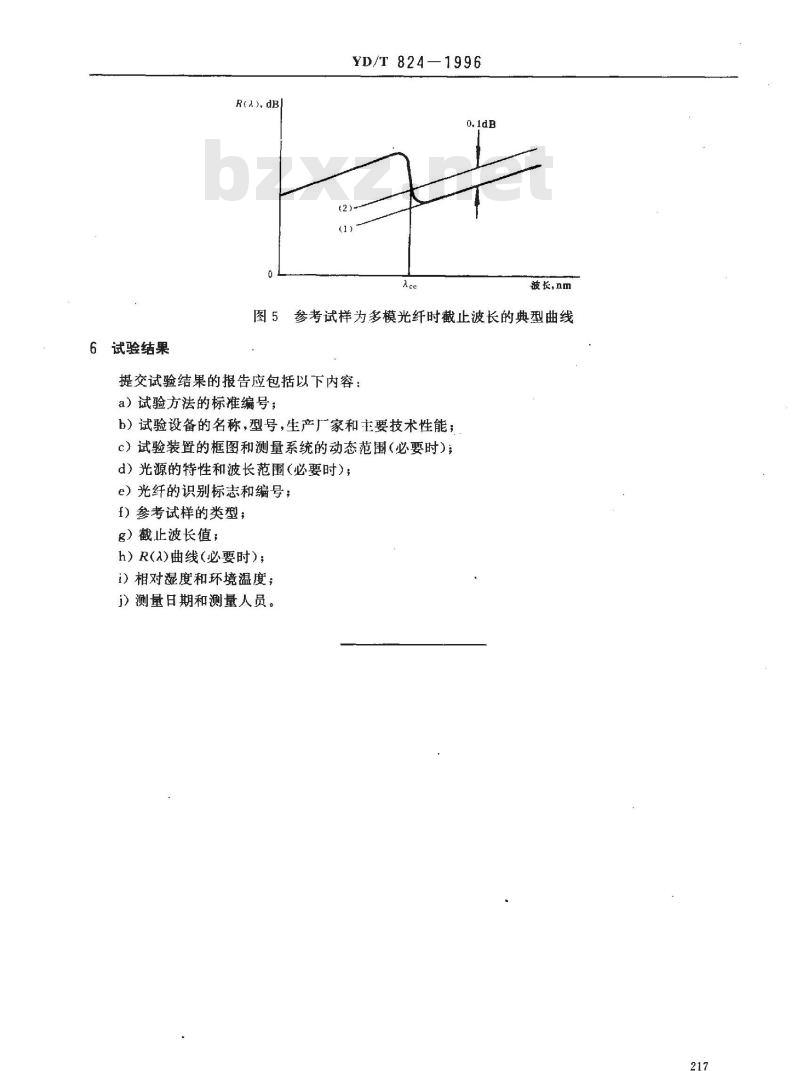

图5参考试样为多模光纤时截止波长的典型曲线提交试验结果的报告应包括以下内容：a）试验方法的标推编号；
b）试验设备的名称，型号，生产厂家和主要技术性能；c）试验装置的框图和测量系统的动态范围（必要时）；d）光源的特性和波长范围（必要时）；e）光纤的识别标志和编号；
f）参考试样的类型；
g）截止波长值；
h）R(a)曲线（必要时）；
i）相对湿度和环境温度；
ji）测量日期和测量人员。
