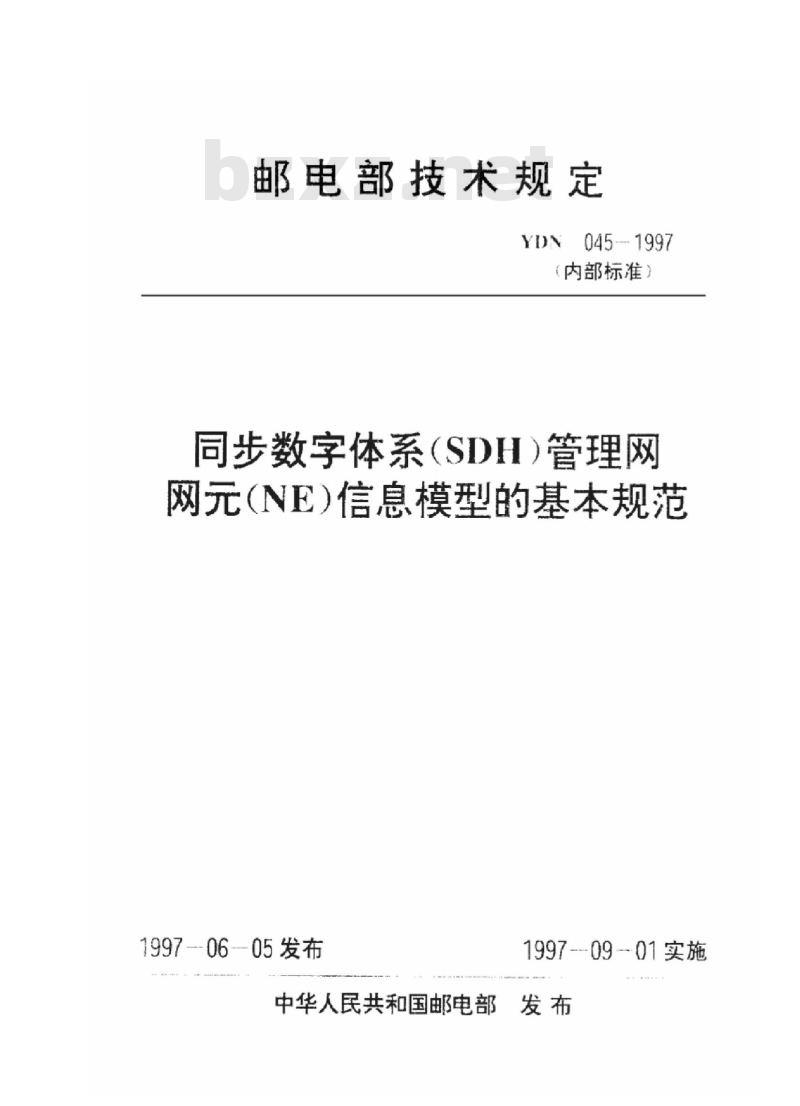

【YD通讯标准】 同步数字体系(SDH)管理网网元(NE)信息模型的基本规范

邮电部技术规定
YDN045---1997
（内部标准）
同步数字体系（SDH）管理网
网元（NE）信息模型的基本规范1997--06-05发布
1997-09-01实施
中华人民共和国邮电部发布
045-1997

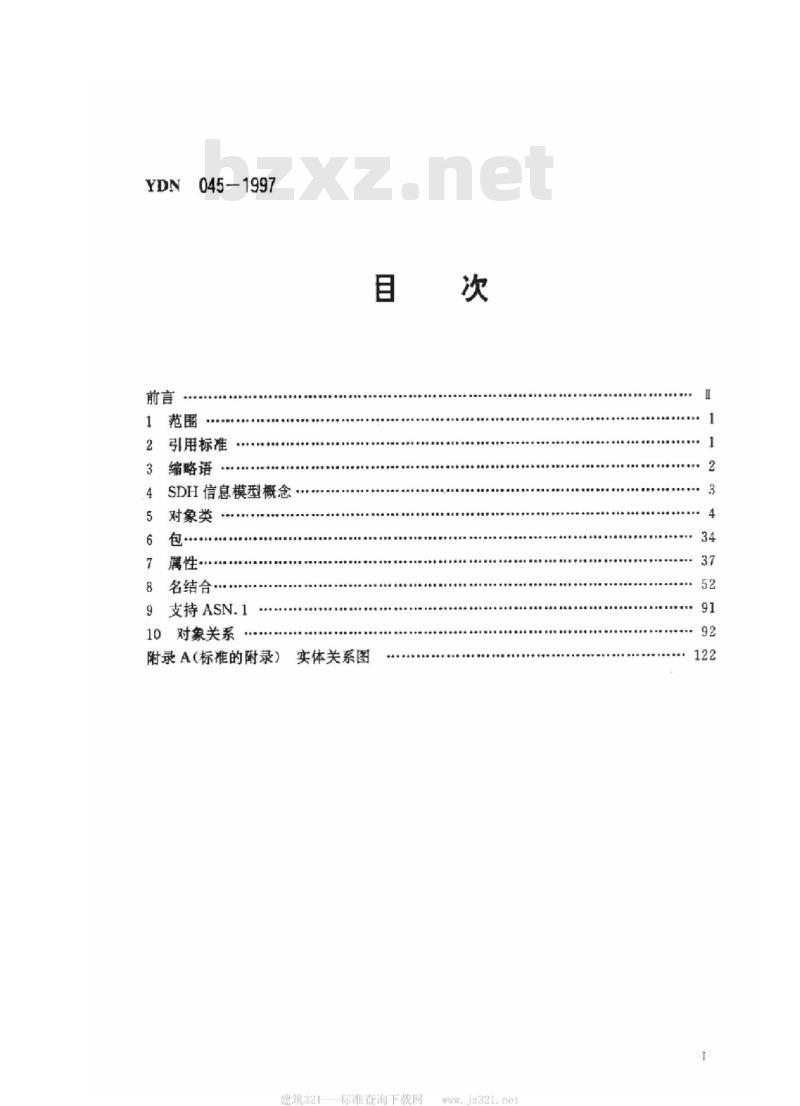

2引用标准
缩略语
SDH信息模型概念
5对象类
属性·
8名结合
9支持ASN.1
10对象关系
附录A（标准的附录）
实体关系图
建筑321
标准查询下载网
YDN045-1997

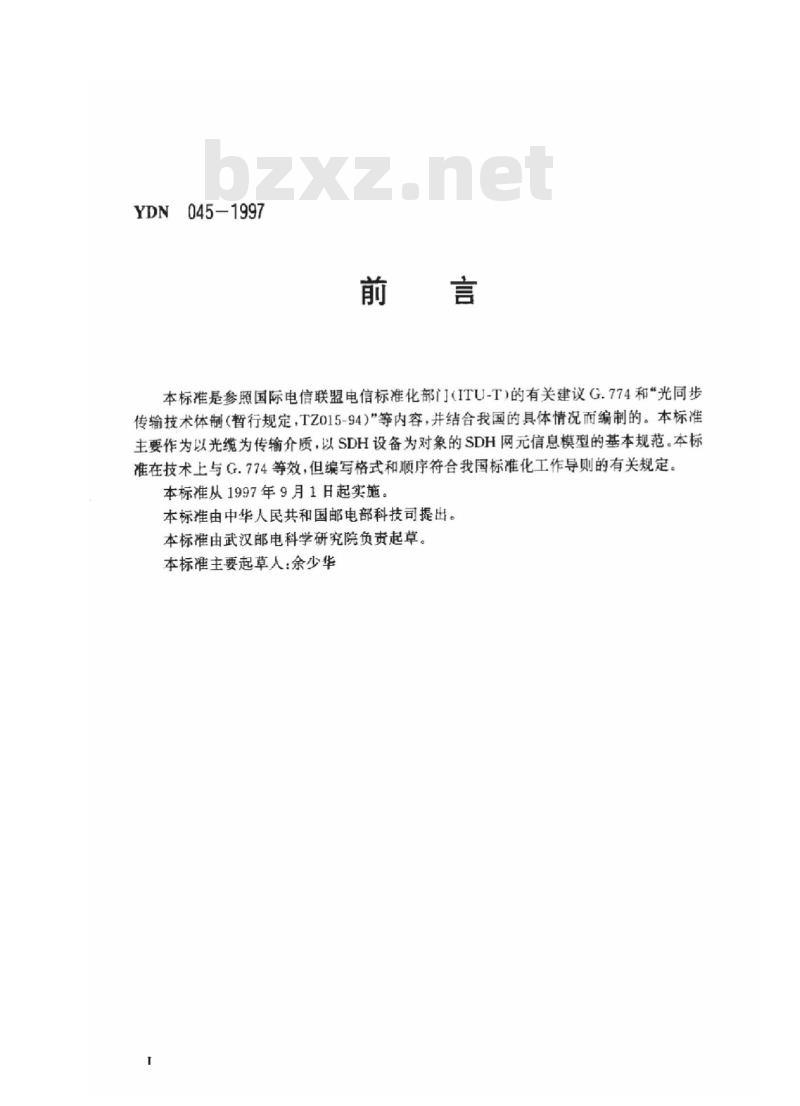

本标准是参照国际电信联盟电信标准化部门(ITU-T）的有关建议G.774和“光同步传输技术体制（暂行规定，TZ015-94）”等内容，并结合我国的具体情况而编制的。本标准主要作为以光缆为传输介质，以SDH设备为对象的SDH网元信息模型的基本规范。本标准在技术上与G.774等效，但编写格式和顺序符合我国标准化工作导则的有关规定，本标准从1997年9月1日起实施
本标准由中华人民共和国邮电部科技司提出。本标准由武汉邮电科学研究院负责起草。本标准主要起草人：余少华

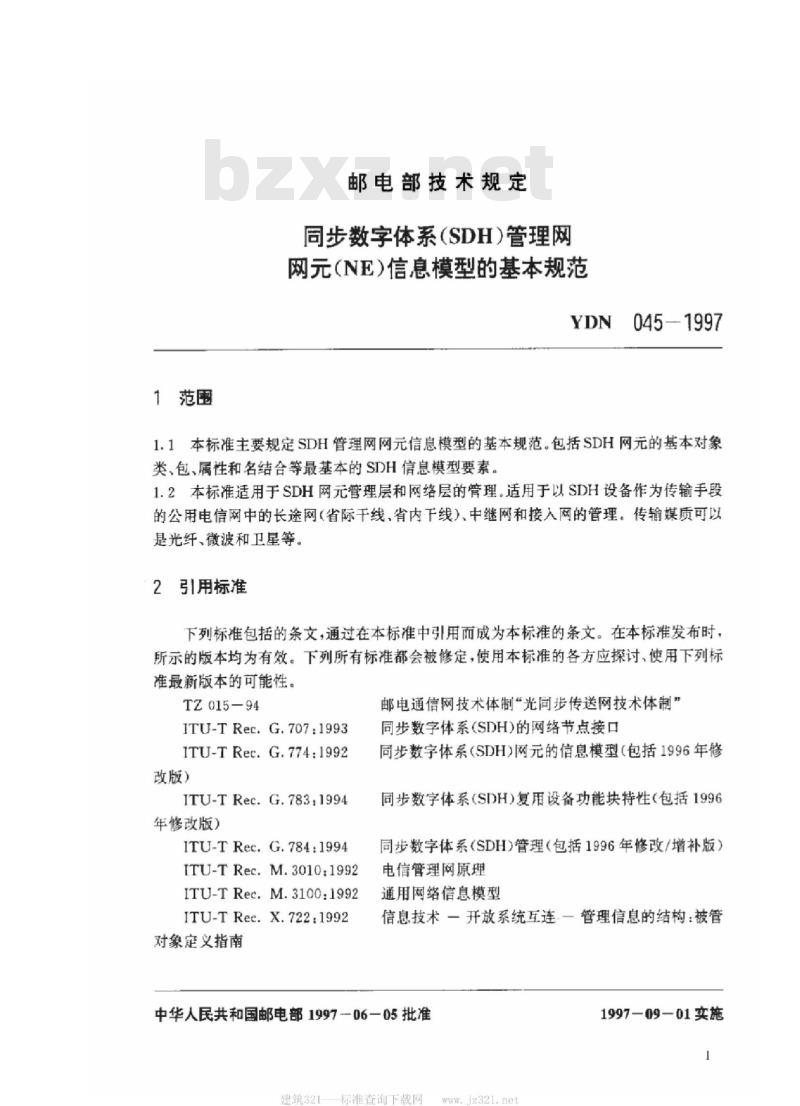

1范围
邮电部技术规定
同步数字体系（SDH）管理网
网元（NE）信息模型的基本规范YDN
045-1997
1.1本标准主要规定SDH管理网网元信息模型的基本规范。包括SDH网元的基本对象类、包、属性和名结合等最基本的SDH信息模型要素。1.2本标准适用于SDH网元管理层和网络层的管理。适用于以SDH设备作为传输手段的公用电信网中的长途网（省际干线，省内干线）中继网和接入网的管理。传输媒质可以是光纤、微波和卫星等。
2引用标准
下列标准包括的条文，通过在本标准中引用而成为本标准的条文。在本标准发布时，所示的版本均为有效。下列所有标准都会被修定，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
TZ015-94
ITU-TRec.G.707:1993
ITU-TRec.G.774:1992
改版）
ITU-T Rec.G.783.1994
年修改版)
ITU-TRec.G.784:1994
ITU-TRec.M.3010.1992
ITU-TRec.M.3100.1992
ITU-T Rec.X.722.1992
对象定义指南
邮电通信网技术体制“光同步传送网技术体制”同步数字体系（SDH)的网络节点接口同步数字体系（SDH）网元的信息模型（包括1996年修同步数字体系（SDH）复用设备功能块特性（包括1996同步数字体系（SDH)管理（包括1996年修改/增补版）电信管理网原理
通用网络信息模型
信息技术一开放系统互连一管理信息的结构：被管中华人民共和国邮电部1997-06一05批准建筑321
标准查询下载网
1997-09—01实施
YDN045-1997
信息技术开放系统互连管理信息的结构：管理信ITU-TRec.X.7201993
息模型

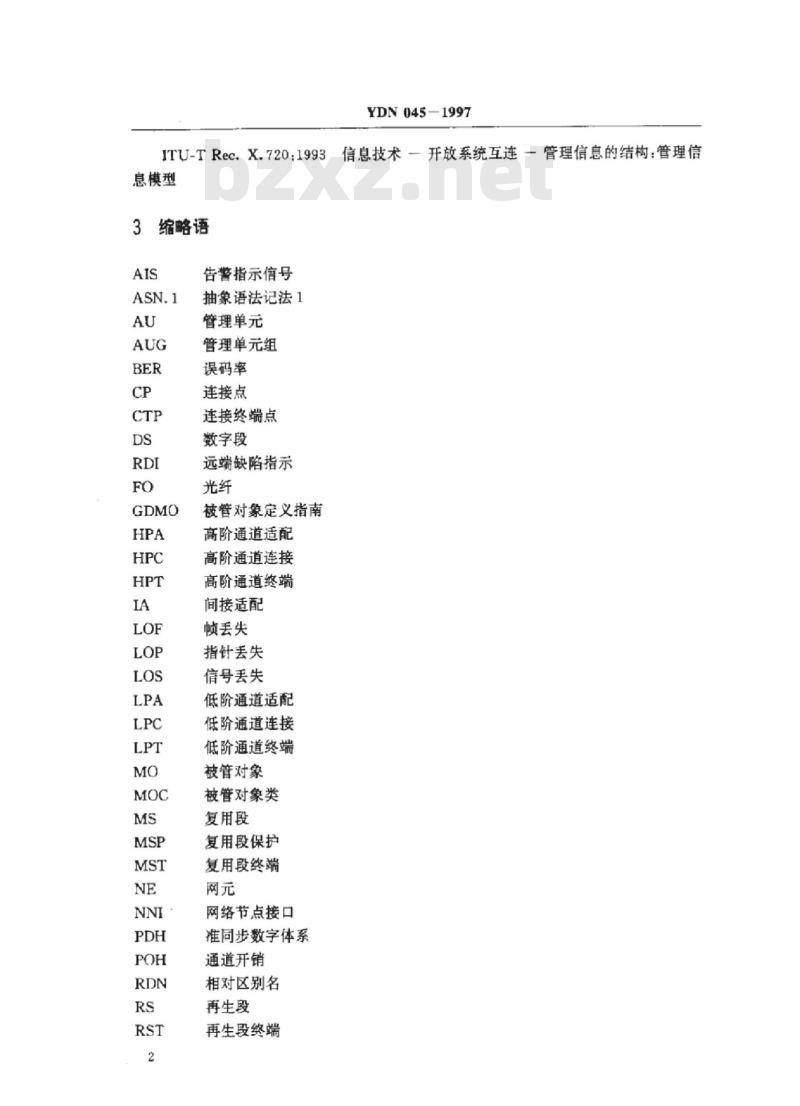

缩略语
告警指示信号
抽象语法记法1
管理单元
管理单元组
误码率
连接点
连接终端点
数字段
远端缺陷指示
被管对象定义指南
高阶通道适配
高阶通道连接
高阶通道终端
间接适配
顿丢失
指针丢失
信号丢失
低阶通道适配
低阶通道连接
低阶通道终端
被管对象
被管对象类
复用段
复用段保护
复用段终端
网络节点接口
准同步数字体系
通道开销
相对区别名
再生段
再生段终端
段适配
同步数字体系
段开销
同步物理接口
同步传送模块
电信管理网
路径终端点
支路单元
支路单元组
虚容器
SDH信息模型概念
4.1概述
YDN045-1997
SDH信息模型是以ITU-TM.3100通用网络信息模型为基础而建立起来的。通用网络信息模型包括SDH对象类的终端点部分。正是这些SDH对象类，与通用网络信息模型的其它对象类（如交叉连接部分和设备部分）一起，用于管理SDH网元。在M.3100和其它一些建议中提供了管理这些SDH资源的服务。管理接口的信息交换用X.720的基本原理模型化。资源被模型化为对象，这样一个资源从管理角度看就成为被管对象（MO）。具有相同属性的对象可以归为一个对象类。一个对象由它的对象类和对象实例来表征，并可能具有多个属性类型及其相关联的值。一个对象类可能是另一对象类的子类。子类继承其父类的属性类型，包和行为，除此之外，它还具有自己属性和特征。SDH的对象类大多数是从M.3100中导出的。信息模型的目的是给出一套管理信息的结构，并把网络资源模型化。信息模型处理被管对象（MO），MO是对数据处理和数据通信资源的抽象。MO与资源的差别在于它可用属性，操作和通知来描述，资源的内部运作对管理而言是不可见的。MOC由继承关系，包和它自己的属性等组成。MO是MOC的实例。MO按一组规则实例化面向对象的设计采用封装的方法。封装可保证对象的整体性。所有基于对象的操作是通过发送一个“消息”到对象来完成的。MO的内部操作是不可见的（特别需要除外）。包由一批属性，操作，通知和相关的行为描述。包又分为强制包和条件包。强制包必须在MOC的所有实例中出现，而条件包只有在条件成立时才出现。同一特征可在多个包中出现。包出现的务件与下层资源或管理功能的存在与否有关MO有属性，属性有相应的值，该值可能是一个结构，即它可能由一组元素组成。属性值在MO的边界是可观察的，属性值可以决定或反映MO的行为。发送一个请求到MO，读（Get）或写（Replace）-个值，可以观察或修改属性值。对象类和属性类型只是为管理消息通信的目的而定义，而与那些系统内部的数据结构无关。在SDH信息模型中定义的对象类可用于多种管理域（即故障管理和配置管理等）。
建筑321-—标准查询下载网
4.2说明
YDN 045--1997
为了保证管理接口的一致性，本标准把M.3100中的一些条件包变成了强制包。当需要实例化这些对象类时，不再使用下列条件包：ttplnstancePackagectplnstancePackagenetworkLevelPackage,characteristiclnformationPackagechannelNumberPackage.
5对象类
我国SDH传输网技术体制的复用映射结构关系中没有采用AU3、TU11，TU2VC11和VC2，所以在进行网元信息模型对象类的实施和测试中可以不采用。本标准在这几个对象类的中文叙述前加了“##”。##管理单元3(AU-3)对象类
au3CTPBidirectionalR1MANAGEDOBJECTCLASSDERIVEDFROM
\RecommendatianM.3100
：1992\:connectionTerminationPointBidirectional,au3CTPSinkR1,
\RecommendatianG.774:1992\：au3CTPSourceREGISTEREDAS<9774ObjectClass831+au3CTPSinkR1MANAGEDOBJECTCLASSDERIVEDFROM
\Recommendation
M.3100:1992\:connectionTerminationPointSinkCHARAOTERIZEDBY
\RecommendationM.3100:1992\；createDeleteNotificationsPackage，\RecommendationM.3100.1992\operationalstatePackage\RecommendationM.3100:1992\:stateChangeNotificationPackage\RecommendationM.3100:1992\:tmnCommunicationsAlarmlnformationPackage,au3CTPSinkR1PkgPACKAGE
BEHAVIOUR
au3CTPSinkR1PkgBehaviourBEHAVIOURDEFINED AS
*这个对象类代表了终结一个AU-3连接的终端点。AU3由一个VC-3加一个AU指针组成，其中AU指针指示VC-3在STM-N恢中的相位定位。如果检测到AU指针丢失，应发出通信告警通知，其原因参数应指示LOP（指针丢失）。如果检测到AU通道告警指示，应发出通信告警通知，其原因参数应指示AIS（告警指示信号）。操作状态的改变应引起状态改变通知%ATTRIBUTES
au3CTPId
pointerSinkType
YDN045-1997
REGISTEREDAS（g774ObjectClass84）au3CTPSourCeMANAGEDOBJECTCLASSDERIVEDFROM
\Recommendation M.3100\:connectionTerminationPointSource;CHARACTERIZEDBY
\Recommendation M.3100\:createDeleteNotificationsPackage，au3CTPSourcePkgPACKAGE
BEHAVIOUR
au3CTPSourcePkgBehaviourBEHAVIOURDEFINEDAS
*这个对象类代表了起始-个AU-3连接的终端点。AU3由-个VC-3加个AU指针组成，其中AU指针指示VC-3在STM-N赖中的相位定位*ATTRIBUTES
au3CTPld
pointerSourceType GET;
REGISTEREDAS（g774ObjectClass3）管理单元4AU-4)对象类
au4CTPBidirectionalR1MANAGED OBJECT CLASSDERIVEDFROM
\Recommendation M.3100:1992\:connectionTerminationPointBidirectional,au4CTPSinkR1.
\RecommendationG.774:1992\au4CTPSource;REGISTEREDAS(g774ObjectClass851au4CTPSinkR1MANAGEDOBJECTCLASSDERIVED FROM
\Recommendation M.3100:1992\:connectionTerminationPointSink;CHARACTERIZED BY
\Recommendation M.3100.1992\:createDeleteNotificationsPackage\Recommendation M.3100:1992\:operationalStatePackage,\RecommendationM.3100:1992\：stateChangeNotificationPackage，\RecommendationM.3100:1992\tmnCommunicationsAlarmlnformationPackage，5
建筑321-
标准查询下载网
YDN045—1997
au4CTPSinkR1PkgPACKAGE
BEHAVIOUR
au4CTPSinkR1PkgBehaviourBEHAVIOURDEFINEDAS
*这个对象类代表了终结一个AU-4连接的终端点。AU-4由一个VC-4加一个AU指针组成，其中AU指针指示VC-4在STM-N顿中的相位定位。如果检测到AU指针丢失，应发出通信告警通知，其原因参数应指示LOP（指针丢失）。如果检测到AU通道告警指示，应发出通信告警通知，其原因参数应指示AIS（告警指示信号），操作状态的改变应引起状态改变通知*ATTRIBUTES
au4CTPIdGET
pointerSinkType
REGISTEREDAS(g774ObJectClass86)au4CTPSourceMANAGEDOBJECTCLASSDERIVEDFROM
\Recommendation M.3100\:connectionTerminationPaintSource;CHARACTERIZED BY
\Recommendation M.3100\:createDeleteNotiticationsPackage,au4CTPSourcePkgPACKAGE
BEHAVIOUR
au4CTPSourcePkgBehaviour BEHAVIOURDEFINED AS
*这个对象类代表了起始一个AU-4连接的终端点。AU-4由一个VC-4加一个AU指针组成，其中AU指针指示VC-4在STM-N顿中的相位定位*ATTRIBUTES
au4CTPIdGET
pointerSourceType
REGISTEREDAS（g774ObjectClass61;管理单元组（AUG）对象类
augBidirectional MANAGED OBJEOT CLASSDERIVEDFROM
indirectAdaptorBidirectional,augsink,
augSource
YDN045-1997
REGISTEREDAS(g774ObJectClass71;augSink MANAGED OBJECT CLASSDERIVEDFROM
CHARACTERIZED BY
indirectAdaptorSink;
augSinkPkg PACKAGE
BEHAVIOUR
augSinkPkgBehaviour BEHAVIOURDEFINED AS
*当终结AU-n连接时，就实例化这个对象类。一个AUG由均匀的，字节间插的三个AU-3复用或一个AU-4组成。相对于STM-N段开销的VC3/4通道开销的相位，这个对象类代表了派生AU-3/4的一个点，在此点，STM-N净荷按字节解复用成AU组（AUGs）的ATTRIBUTES
GET，
\RecommendationM.3100\:supportableClientListREGISTEREDAS（g774ObjectClass8augSourceMANAGEDOBJECTCLASS
DERIVEDFROM
CHARACTERIZED BY
indirectAdaptorSource
augSourcePkgPACKAGE
BEHAVIOUR
augSourcePkgBehaviour BEHAVIOURDEFINED AS
GET：
*当起始AU-n连接时，就实例化这个对象类。个AUG由均勾的，字节间插的三个AU-3复用或-个AU-4组成。这个对象类被产生以指示相对于STM-N段开销的VC3/4通道开销的相位，在此点，AUG按字节复用方式构造STM-N顿*
ATTRIBUTES
GET，
\RecommendationM.3100\:supportableClientListREGISTEREDASg774ObjectClass91建筑321
标准查询下载网
YDN045-1997
电的SDH物理接口（SPI）路径终端点（TTP）对象类electricalSPITTPBidirectional MANAGED OBJECT CLASSDERIVEDFROM
\RecommendationM.3100'：trailTerminationPaintBidirectional,electricalSPITTPSink，
electricalSPITTPSource
REGISTEREDAS（g774ObjectClass10）;electricalSPITTPSinkMANAGEDOBJECT CLASSDERIVEDFROM
CHARACTERIZEDBY
\RecommendationM.3100\：trailTerminationPointSink;\Recommendation X.721\administrativeStatePackage\Recommendation M.3100\:createDeleteNotificationsPackage,\RecommendationM.310o\:stateChangeNotificationPackage\RecommendationM.3100\:tmnCommunicationsAlarmlnformationPackage,electricalsPiPackage
electricalSPITTPSinkPkgPACKAGEBEHAVIOUR
electricalSPITTPSinkBehaviourPkgBEHAVIOURDEFINEDAS
*这个对象类代表一个点，在此点，输入电接口信号被转换成内部逻辑电平，并从线路信号中恢复定时。如果检测到信号丢失，应发出通信告警通知，其原因参数应指示LOS（信号丢失）。当上行连接指针不包含在同一NE内时该对象类实例的上行连接指针为空（NULL）*
REGISTEREDAS(g774ObjectClass11）;electricaISPITTPSource MANAGED OBJECT OLASSDERIVED FROM
\Recommendation M.3100\:trailTerminationPointSource;CHARACTERIZEDBY
\RecommendationX.721\:administrativeStatePackage,\RecommendationM.3100\:createDeleteNotificationsPackage，\Recommendation M.3100\:stateChangeNotificationPackage,electricalSPiPackage
electricalSPITTPSourcePkgPACKAGEBEHAVIOUR
electricalSPITTPSourceBehaviourPkg BEHAVIOURDEFINEDAS
*这个对象类代表一个点，在该点，输出的内部逻辑电平STM-N信号被转8
YDN 045-1997
换成STM-N站内的电接口信号。当下行连接指针不包含在同一NE内时该对象类实例的下行连接指针为空（NULL）*REGISTEREDAS（g774ObjectClass12）;间接适配对象类
indirectAdaptorBidirectional MANAGED OBJECT CLASSDERIVEDFROM
indirectAdaptorSink，
indirectAdaptorSource
REGISTEREDAS（g774ObjectClass13）indirectAdaptorSink MANAGED OBJECT CLASSDERIVEDFROM
CHARACTERIZEDBY
\Recommendationx.721\.top：\Recommendation M.3100\:createDeleteNotificationsPackage,indirectAdaptorSinkPkgPACKAGEBEHAVIOUR
indirectAdaptorSinkBehaviourPkg BEHAVIOURDEFINEDAS
*这个对象类提供了一个描述SDH信号复用系列的命名机制*REGISTEREDAS1g774ObjectClass141;indirectAdaptorSource MANAGED OBJECT CLASSDERIVEDFROM
CHARACTERIZED BY
\RecommendationX.721\topbzxZ.net
\RecommendationM.3100\:createDeleteNotificationsPackage，indirectAdaptorSourcePkg PACKAGEBEHAVIOUR
indirectAdaptorSourceBehaviourPkg BEHAVIOURDEFINED AS
*这个对象类提供了一个描述SDH信号复用系列的命名机制REGISTEREDAS（g774ObjectClass15）复用段（MS）连接终端点（CTP）对象类msCTPBidirectional MANAGED OBJECT CLASSDERIVEDFROM
\Recommendation M.3100\:connectionTerminationPointBidirectional,9
建筑321
标准查询下载网
