【YY医药标准】 IEC 62220-1-1 :2015 医用电气设备数字X射线成像装置特性 第1-1部分:量子探测效率的测定普通摄影用探测器

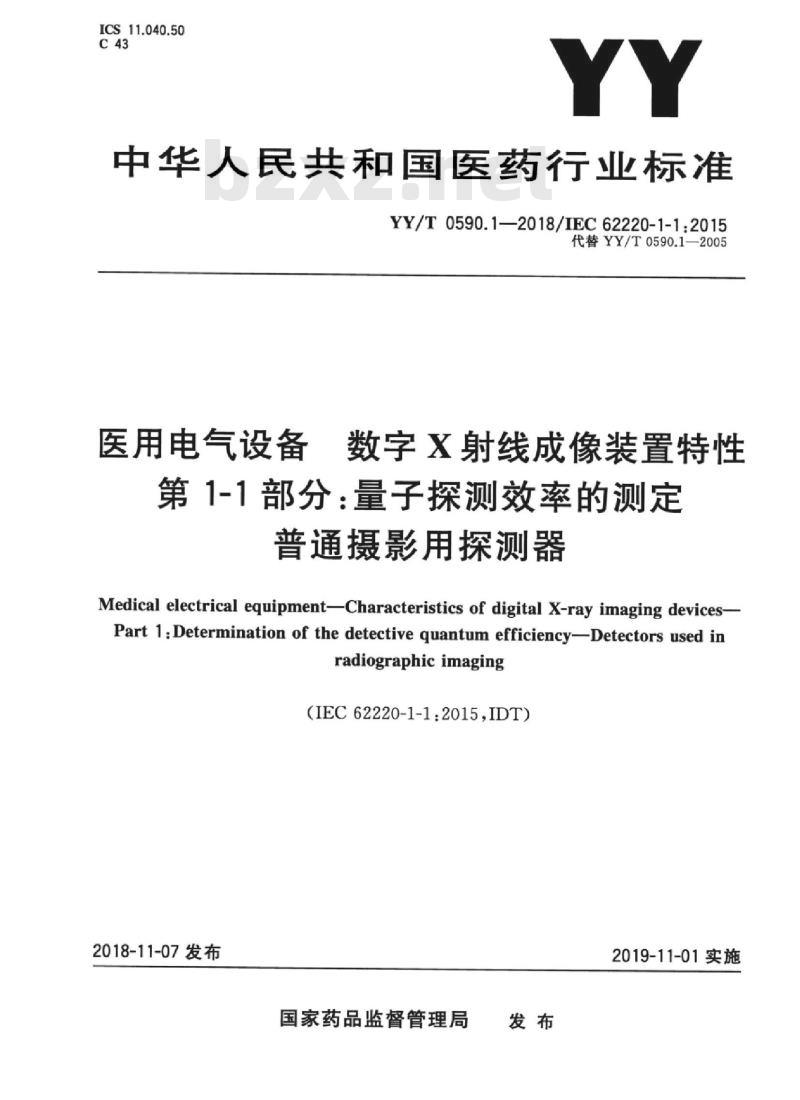

ICS11.040.50
中华人民共和国医药行业标准
YY/T0590.1—2018/IEC62220-1-1:2015代替YY/T0590.1—2005
医用电气设备
数字x射线成像装置特性
第1-1部分：量子探测效率的测定普通摄影用探测器
Medical electrical equipment-Characteristics of digital X-ray imaging devices-Part 1:Determination of the detective quantum efficiency-Detectors used inradiographic imaging
(IEC62220-1-1:2015,IDT)
2018-11-07发布
国家药品监督管理局
2019-11-01实施

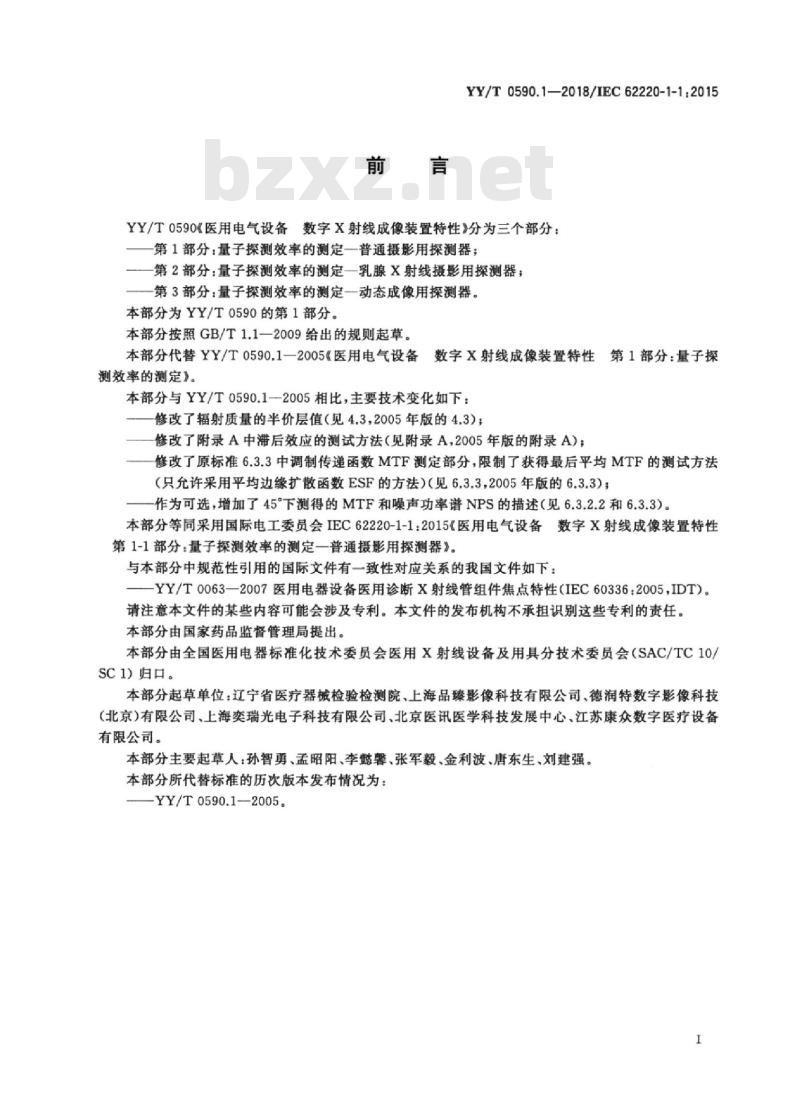

YY/T0590.1—2018/IEC62220-1-1:2015YY/T0590《医用电气设备数字X射线成像装置特性》分为三个部分：-第1部分：量子探测效率的测定一普通摄影用探测器；一第2部分：量子探测效率的测定一乳腺X射线摄影用探测器：一第3部分：量子探测效率的测定一动态成像用探测器本部分为YY/T0590的第1部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替YY/T0590.1一2005《医用电气设备数字X射线成像装置特性第1部分：量子探测效率的测定》。
本部分与YY/T0590.1一2005相比，主要技术变化如下：一修改了辐射质量的半价层值（见4.3，2005年版的4.3）；修改了附录A中滞后效应的测试方法（见附录A，2005年版的附录A）一修改了原标准6.3.3中调制传递函数MTF测定部分，限制了获得最后平均MTF的测试方法（只允许采用平均边缘扩散函数ESF的方法）（见6.3.3，2005年版的6.3.3）；一作为可选，增加了45下测得的MTF和噪声功率谱NPS的描述（见6.3.2.2和6.3.3）。本部分等同采用国际电工委员会IEC62220-1-1：2015《医用电气设备数字X射线成像装置特性第1-1部分：量子探测效率的测定一普通摄影用探测器》。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：-YY/T0063—2007医用电器设备医用诊断X射线管组件焦点特性（IEC60336：2005，IDT）。请注意本文件的某些内容可能会涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由国家药品监督管理局提出。本部分由全国医用电器标准化技术委员会医用X射线设备及用具分技术委员会（SAC/TC10/SC归口。
本部分起草单位：辽宁省医疗器械检验检测院、上海品臻影像科技有限公司、德润特数字影像科技(北京）有限公司、上海奕瑞光电子科技有限公司、北京医讯医学科技发展中心、江苏康众数字医疗设备有限公司。
本部分主要起草人：孙智勇、孟昭阳、李懿馨、张军毅、金利波、唐东生、刘建强。本部分所代替标准的历次版本发布情况为：YY/T0590.1—2005。

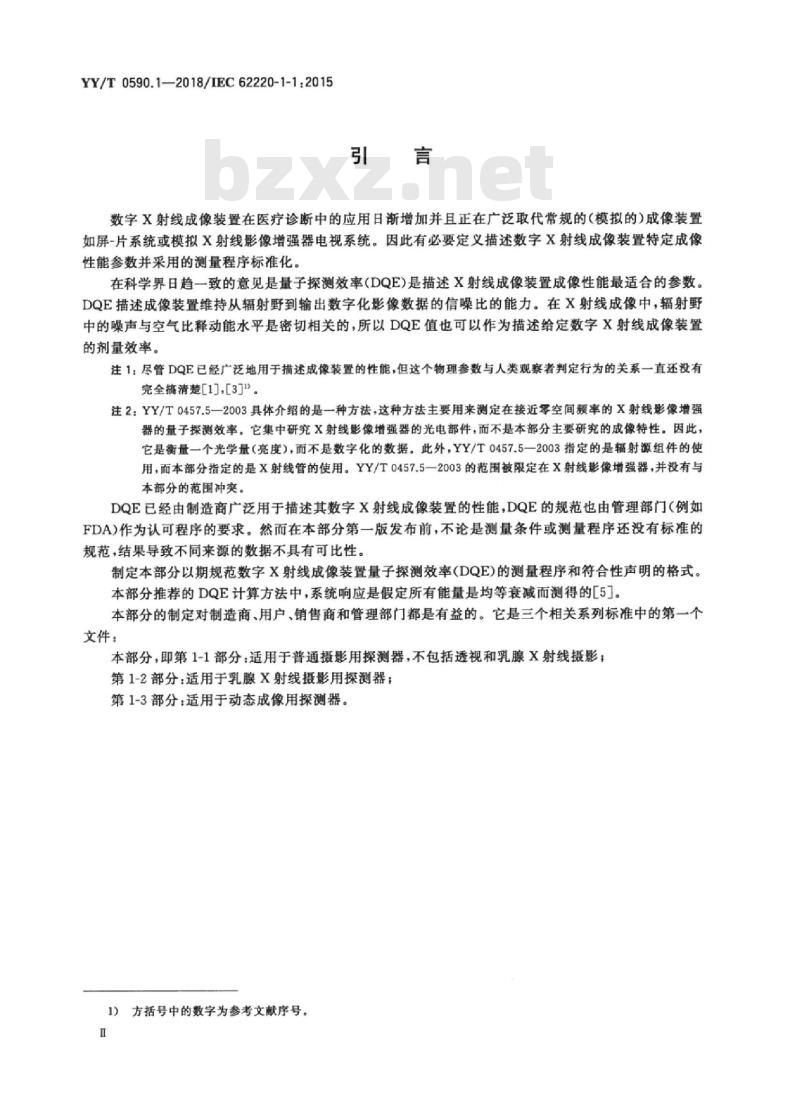

YY/T0590.1—2018/IEC62220-1-1:2015引言
数字X射线成像装置在医疗诊断中的应用日渐增加并且正在广泛取代常规的（模拟的）成像装置如屏-片系统或模拟X射线影像增强器电视系统。因此有必要定义描述数字X射线成像装置特定成像性能参数并采用的测量程序标准化。在科学界日趋一致的意见是量子探测效率（DQE）是描述X射线成像装置成像性能最适合的参数。DQE描述成像装置维持从辐射野到输出数字化影像数据的信噪比的能力。在X射线成像中，辐射野中的噪声与空气比释动能水平是密切相关的，所以DQE值也可以作为描述给定数字X射线成像装置的剂量效率。
注1：尽管DQE已经广泛地用于描述成像装置的性能，但这个物理参数与人类观察者判定行为的关系一直还没有完全搞清楚[1],[3]\”。
注2：YY/T0457.5一2003具体介绍的是一种方法，这种方法主要用来测定在接近零空间频率的X射线影像增强器的量子探测效率。它集中研究X射线影像增强器的光电部件，而不是本部分主要研究的成像特性。因此，它是衡量一个光学量（亮度），而不是数字化的数据。此外，YY/T0457.5一2003指定的是辐射源组件的使用，而本部分指定的是X射线管的使用。YY/T0457.5一2003的范围被限定在X射线影像增强器，并没有与本部分的范围冲突。
DQE已经由制造商广泛用于描述其数字X射线成像装置的性能，DQE的规范也由管理部门（例如FDA)作为认可程序的要求。然而在本部分第一版发布前，不论是测量条件或测量程序还没有标准的规范，结果导致不同来源的数据不具有可比性。制定本部分以期规范数字X射线成像装置量子探测效率(DQE)的测量程序和符合性声明的格式。本部分推荐的DQE计算方法中，系统响应是假定所有能量是均等衰减而测得的[5]。本部分的制定对制造商、用户、销售商和管理部门都是有益的。它是三个相关系列标准中的第一个文件：
本部分，即第1-1部分：适用于普通摄影用探测器，不包括透视和乳腺X射线摄影；第1-2部分：适用于乳腺X射线摄影用探测器；第1-3部分：适用于动态成像用探测器。1）方括号中的数字为参考文献序号。H

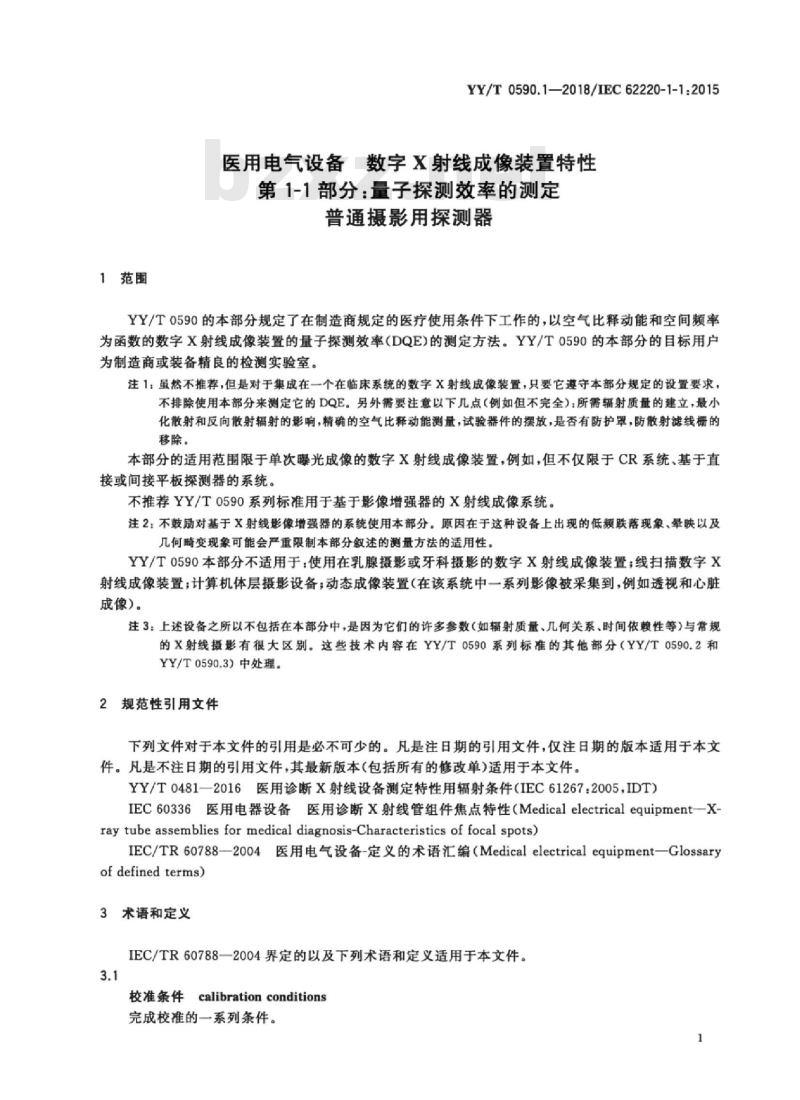

1范围
YY/T0590.1—2018/IEC62220-1-1:2015医用电气设备数字X射线成像装置特性第1-1部分：量子探测效率的测定普通摄影用探测器
YY/T0590的本部分规定了在制造商规定的医疗使用条件下工作的，以空气比释动能和空间频率为函数的数字X射线成像装置的量子探测效率（DQE）的测定方法。YY/T0590的本部分的目标用户为制造商或装备精良的检测实验室。注1：虽然不推荐，但是对于集成在一个在临床系统的数字射线成像装置，只要它遵守本部分规定的设置要求，不排除使用本部分来测定它的DQE。另外需要注意以下几点（例如但不完全）所需辐射质量的建立，最小化散射和反向散射辐射的影响，精确的空气比释动能测量，试验器件的摆放，是否有防护罩，防散射滤线栅的移除。
本部分的适用范围限于单次曝光成像的数字X射线成像装置，例如，但不仅限于CR系统、基于直接或间接平板探测器的系统。
不推荐YY/T0590系列标准用于基于影像增强器的X射线成像系统。注2：不鼓励对基于X射线影像增强器的系统使用本部分，原因在于这种设备上出现的低频联落现象，晕映以及几何畸变现象可能会严重限制本部分叙述的测量方法的适用性。YY/T0590本部分不适用于：使用在乳腺摄影或牙科摄影的数字X射线成像装置；线扫描数字X射线成像装置，计算机体层摄影设备，动态成像装置（在该系统中一系列影像被采集到，例如透视和心脏成像）。
注3：上述设备之所以不包括在本部分中，是因为它们的许多参数（如辐射质量、几何关系、时间依赖性等)与常规的X射线摄影有很大区别这些技术内容在YY/T0590系列标准的其他部分（YY/T0590.2和YY/T0590.3）中处理。
2规范性引用文件
下列文件对于本文件的引用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YY/T0481一2016医用诊断X射线设备测定特性用辐射条件（IEC61267.2005，IDT）IEC60336医用电器设备医用诊断X射线管组件焦点特性（Medicalelectricalequipment一X-ray tubeassemblies formedical diagnosis-Characteristics of focal spots)IEC/TR60788—2004医用电气设备-定义的术语汇编（Medicalelectricalequipment—Glossaryofdefined terms)
3术语和定义
IEC/TR60788一2004界定的以及下列术语和定义适用于本文件。3.1
校准条件calibrationconditions完成校准的一系列条件。

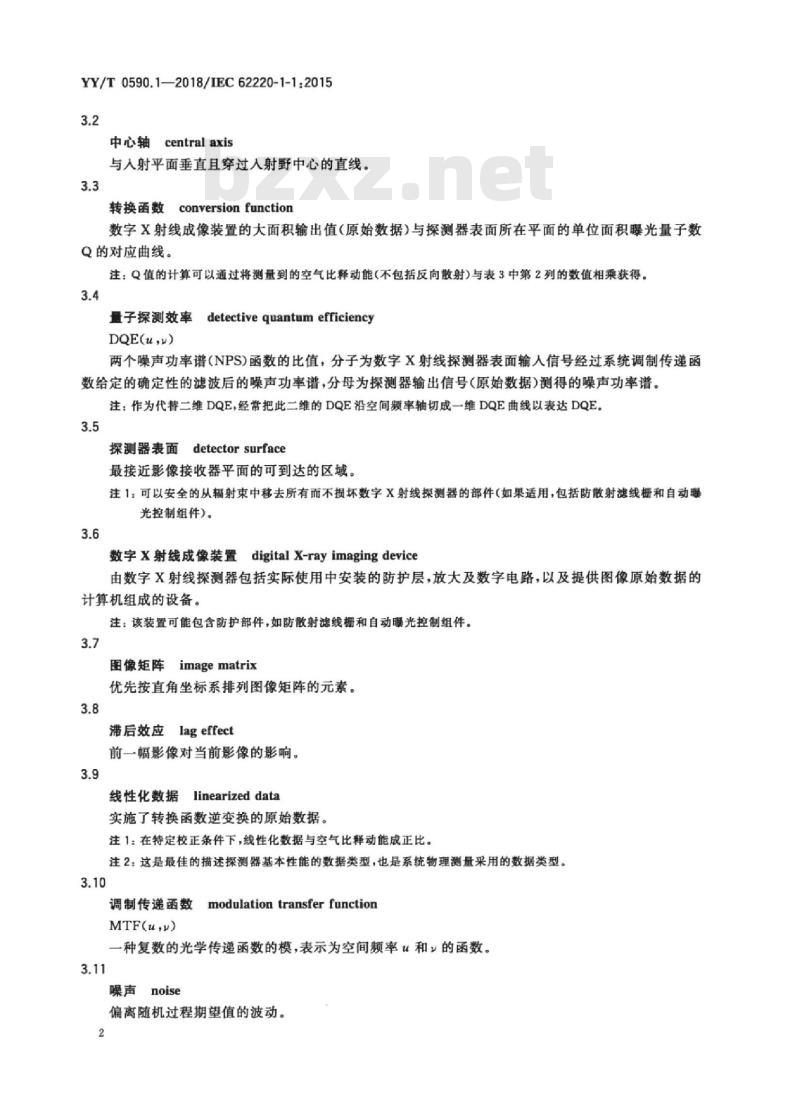

YY/T0590.1—2018/IEC62220-1-1.20153.2
中心轴central axis
与人射平面垂直且穿过入射野中心的直线。3.3
转换函数conversionfunction
数字X射线成像装置的大面积输出值（原始数据）与探测器表面所在平面的单位面积腰光量子数Q的对应曲线。
注：Q值的计算可以通过将测量到的空气比释动能（不包括反向散射）与表3中第2列的数值相乘获得。3.4
detective quantum efficiency量子探测效率
DQE(u,)
两个噪声功率谱（NPS）函数的比值，分子为数字X射线探测器表面输人信号经过系统调制传递函数给定的确定性的滤波后的噪声功率谱，分母为探测器输出信号（原始数据)测得的噪声功率谱。注：作为代替二维DQE，经常把此二维的DQE沿空间频率轴切成一维DQE曲线以表达DQE。3.5
探测器表面detectorsurface
最接近影像接收器平面的可到达的区域。注1：可以安全的从辐射束中移去所有而不损坏数字X射线探测器的部件（如果适用，包括防散射滤线栅和自动膜光控制组件）。
数字X射线成像装置digital X-rayimagingdevice由数字文射线探测器包括实际使用中安装的防护层，放大及数学电路，以及提供图像原始数据的计算机组成的设备。
注：该装置可能包含防护部件，如防散射滤线棚和自动暖光控制组件。3.7
图像矩阵imagematrix
优先按直角坐标系排列图像矩阵的元素。3.8
滞后效应
lageffect
前一幅影像对当前影像的影响。3.9
linearized data
线性化数据
实施了转换函数逆变换的原始数据。注1：在特定校正条件下，线性化数据与空气比释动能成正比。注2：这是最佳的描述探测器基本性能的数据类型，也是系统物理测量采用的数据类型。3.10
调制传递函数
MTF(u，)
modulation transfer function一种复数的光学传递函数的模，表示为空间频率u和的函数。3.11
噪声noise
偏离随机过程期望值的波动。此内容来自标准下载网
噪声功率谱noisepowerspectrumYY/T0590.1—2018/IEC62220-1-1:2015噪声自协方差函数傅立叶变换的模。噪声的功率作为两维频率的函数，包含两维空间频率间隔中注：为了纪念数学家NorbertWiener在文献中的贡献，噪声功率谱常被称为\Wiener波谱”。原始数据original data
实施了本标准允许的校准后的未处理数据。注：原始数据和接收器表面的空气比释动能可能呈现非线性特征，诸如对数或平方根关系。如果是这样的话，需要实施转换函数的逆变换来获取线性化数据。3.14
光子流量photon fluence
单位面积上光子数的平均值。
精度precision
规定条件下获得独立的测试结果之间的一致程度。[ISO5725-1：1994，定义3.12]
未处理数据rawdata
直接从数字X射线成像装置中读出的模数转换后像素值，或者是从光子计数系统得到的计数，这些数据不得以弥补探测器或者X射线系统的局限性为目的进行任何修改。注：这些数据在某些系统设计中可能无法获取到。3.17
空间频率spatial frequency
重复的空间间隔的倒数。
注：空间频率的量纲是长度的倒数。4要求
4.1操作条件
数字X射线成像装置应在制造商推荐的条件下储存和运行。预热时间应根据制造商的推荐进行选择。运行条件应与临床使用时的条件相同，并在指定的检测评估过程中保持稳定。数字X射线成像装置运行的环境条件应与结果一同记录。X射线设备
对下述所有章条所描述的试验，推荐使用恒压高压发生器（IEC60601-2-54）。其波纹百分率应不大于4。
焦点标称值（YY/T0063）应不大于1.2。测量空气比释动能应使用校准过的剂量仪。测量的不确定度（覆盖因子2）2应小于5%。注：“不确定度”和覆盖因子”是ISO/IEC导言中定义的表示测量中不确定度的术语[2。3
YY/T0590.1—2018/IEC62220-1-1:20154.3辐射质量
辐射质量应该是YY/T0481一2016规定的4种辐射质量中的一个或者多个（参见表1）。如果只选择一个辐射质量，应优先使用辐射质量RQA5。注：本标准（代替YY0590.1—2005)已经改为参考YY/T0481—2016第二版来建立辐射质量。辐射质量的这些变化导致输人噪声功率谱发生改变。表1和表3给出了新的值。本部分规定辐射质量应通过如下的方法来建立：根据表1的定义设定一个固定的X射线管电压并调整附加滤过（从表1中给出的值开始），直到到达正确的半价层，其中不确定度为士2%。这一过程与YY/T0481—2016中6.5条的要求—致。然而YY/T0481一2016中要求在测量X射线管电压时使用介人式测量方式来测量实际峰值电压（PPV），本部分允许非介人式测量PPV并且当X射线发生器是一个恒压高压发生器时，可以使用传统的管电压测量方式。这些X射线管电压的测量应使用没有附加滤过的辐射束进行。根据YY/T0481-2016，X射线管电压应选取不确定度为1.5kV或者1.5%内，取两者较大的。注：商用非介人式X射线管电压测量装置可支持PPV的测量以及传统的kVp测量。表1测量DQE所使用的辐射质量（YY/T04812016）和相关参数辐射质量
X射线管电压
注：附加滤过是在X射线管固有滤过之外加上的滤过。半价层（HVL）
近似的附加滤过
X射线发生器低空气比释动能输出的能力可能不足，尤其对于RQA9来说。这种情况下推荐增加焦点与探测器表面之间的距离。YY/T0481一2016要求用于附加滤过的铝片纯度至少要达到99.9%。有研究表明15]，这类高纯度铝金属很可能出现各种非均匀性，会严重影响NPS进而影响DQE的测定。因此相对YY/T0481-2016所给出的要求，本部分推荐使用较低纯度的铝滤过（纯度99%，且指定类型-1100）。4.4试验器件
用于测定调制传递函数的试验器件应由一个1.0mm厚、至少100mm长以及至少75mm宽的钨板（纯度应高于90%）组成（见图1）。如果钨板的纯度达不到要求，那么需要增加厚度来补偿。钨板被用作边缘试验器件。所以，用于试验照射的边沿应仔细抛光且与板面成90°。如果不使用增感屏直接把此边缘在胶片上曝光，胶片上图像边缘的起伏变化应小于5μm。钨板应固定在一个3mm厚的铅板上（见图1)，这种排布适合于从一个方向上测量数字X射线成像装置的调制传递函数。
YY/T0590.1-2018/IEC62220-1-1:2015X射线
探测器表面
注：试验器件由1mm厚的钨板W(1)安装在3mm厚的铅板Pb(2）上构成。说明：
铅板尺寸：a200mm，b，100mm，c：90mm，d：70mm，g.3mm。钨板尺寸：e：100mm，f：75mm，h：1mm。图1测量调制传递函数和滞后效应大小的试验器件4.5几何位置
测量布局的几何位置应与图2相符。X射线设备在该几何位置上的使用方法与在正常诊断应用时相同。X射线管焦点与探测器表面的距离宜不小于1.50m。如果由于技术的原因，这个距离无法达到1.50m或者更长，那么可以选择较短的距离。但是该距离必须在报告结果中予以明确声明。基准轴应与中心轴保持一致。
这意味着穿过人射野中心并垂直于人射平面的线应与通过辐射源中心参考方向上的线对齐。试验器件直接放置在探测器表面。试验器件边缘的中心应与X射线束的基准轴保持一致。偏离基准轴将会降低被测量的调制传递函数。基准轴可根据最大化调制传递函数来定位，这里调制传递函数作为测试器件偏移量的函数。
建议测量时把试验器件和X射线辐射野都置于探测器中心，否则，应说明X射线辐射野中心与试验器件中心的位置。
在图2的布局中，光阑B1和附加滤过应靠近X射线管焦点。YY/T0481一2016要求附加滤过放置在距离X管焦点200mm~300mm的距离之间。但是由于附加滤过的散射辐射会降低测量到的MTF，本标准中它并不是一个最佳的距离选择。因此，与YY/T0481一2016要求不同，本标准推荐保持附加滤过和X射线管焦点之间的距离越小越好。光阑B2和B3可用于减小附加滤过产生的散射辐射，散射辐射对计算MTF有不利影响。光阑B1和B2（如果使用）以及附加滤过三者应该和焦点的位置保持一个固定的位置关系。光阑B3（如果使用）和探测器表面也应该和焦点的位置保持一个固定的位置关系。光阑B3（如果使用）其距离探测器表面应为120mm，并能保证到达探测器表面的X射线辐射野面积至少160mm×160mm。光阑B2（如果使用）的辐射窗应可调，当距离变化时，辐射束依然可保持严格准直。探测器表面的辐射区域应至少为5
YY/T0590.1—2018/IEC62220-1-1.2015160mm×160mm。所有光阑应是方形的。光阑的衰减特性应该保证通过光阑的X射线不会影响测量结果。光阑B1的辐射窗应该足够大，以确保X射线半影区位于剂量监测探测器R1的敏感区以及光阑B2（如果使用）的辐射窗之外。剂量监测探测器用于确保X射线发生器的精度。如果监测探测器R1的通透性很好，不会留下结构影像，其可放置在照射数字探测器的辐射束中，否则，其应置于通过光阑B3的辐射束之外。监测探测器的准确度（标准方差1c）应优于2%。剂量监测探测器的读数与探测器表面的空气比释动能之间的关系应根据所使用的X射线质量进行校准（同样参照4.6.2）。另外，监测探测器的校准可能对附加滤过的位置和装在X射线源中的限束光阑调整敏感。因此这些因素在监测探测器的重新校准前不宜改变。使用这种几何布局测量转换函数和噪声功率谱，需移走测试器件直接照射探测器表面。（见4.6.4和4.6.5）测量MTF和带后效应时照射处于测试器件之后的探测器表面（见4.6.3和4.6.6）。对于所有测量应照射探测器表面相同区域（4.6.6中描述的情况除外）。应记录该区域中心相对于探测器的中心或其边缘位置
在同一辐射质量下的所有测量都应使用相同的几何布局。正如4.3中提到的，X射线发生器低空气比释动能输出的能力可能不足，尤其对于RQA9来说。这种情况下推荐增加焦点与探测器表面之间的距离。为符合上述规定的要求，在测量前首先要确定正确的焦点到探测器距离。焦点
光澜B1
附加滤过
监测操测器RI
（可选）
光澜B1
（可选）
光澜B3
（可选）
试验器件
探测器表面
注：对于噪声功率谱和转换函数的测量，使用相同的儿何布局，但试验器件应从辐射束中移出。焦点到探测器表面的最小距离α=1.5m。光阑B3到探测器表面的距离b=120mm。探测器表面的最小辐射野c=160mm×160mm
图2为测量滞后效应和调制传递函数使用的布局摆放测试器件放置于X射线成像装置之上进行曝光6
4.6辐射条件
4.6.1通用条件
YY/T0590.1—2018/1EC62220-1-1:2015在进行任何测量之前，应对数字X射线探测器进行校正，即所有操作应按照第5章进行校正。在整个测量过程中，不能对数字X射线探测器进行重新校正，偏置校正除外。偏置校正在正常临床使用中可以执行。
根据数字X射线成像装置在临床实际使用中的需要，选择合适的空气比释动能水平。该空气比释动能水平被定义为“基准”水平。同时还要至少选择另外两个空气比释动能水平量，一个为基准水平的3.2倍，另一个为基准水平的1/3.2倍。在改变空气比释动能水平的时候，不能改变数字X射线成像装置的设置（如改变信号增益等）。以上提到的3.2倍因子（根据ISO3中R10数系的5阶），在X射线发生器可以达到的能力范围内，应该尽可能在数值上接近上述的3.2因子。该因子不能小于3。注：基准水平的3倍和1/3倍照射大概分别对应于一幅常规临床辐射影像中的亮区和暗区的照射剂量。有时为了覆盖临床实际应用中不同的检查需要，须选择附加的基准水平。针对数字X射线成像装置附加的基准水平，可以改变系统的设置，但在其测量过程中应保持设置参数不变。空气比释动能的变化应通过X射线管电流的变化或辐照时间的变化或者两种同时变化来实现。辐照时间应与X射线探测器临床应用时的条件相似，同时应避免滞后效应（见4.6.3）。辐照条件应与结果同时声明（见第7章）。在改变X射线管电流和辐照时间时，应保证辐射质量不变。4.6.2空气比释动能的测量
使用适当的剂量仪测量探测器表面的空气比释动能。为此目的，进行测量时应把数字X射线成像装置从辐射束中移出，剂量仪的辐射探测器放置探测器表面平面上，应使反向散射为最小。该影像探测器表面位置的剂量仪读数与剂量监测探测器R1的读数之间的关系，如果被使用的话，需要记录下来，在测量转换函数和噪声功率谱时，应使用该关系计算探测器表面的辐射量。建议实际测量时每个点至少曝光5次，计算平均值以减少测量误差。注：为减少反向散射，可以在辐射探测器后450mm的位置放置一块厚度4mm的铅屏蔽。实验证明在这种条件下，反向散射的影响可以降低到0.5%以下。如果铅屏敲距离探测器的位置减小到250mm，则反向散射的影响不超过2.5%。
如果无法把数字X射线成像装置从辐射束中移开，可用距离平方反比定律来计算探测器表面的人射剂量。可以在焦点到探测器之间选几个不同位置进行测量，为避免来自探测器表面的反向散射，建议辐射探测器距离探测器表面距离最小为450mm。在测量过程中如果剂量监测探测器R1一直在工作，应画出监测探测器R1读数与辐射探测器距焦点不同距离（d)间的关系曲线：监测探测器读数
于(d)=辐射探测器读数
....（1）
这个函数基本上是线性关系，随焦点到探测器表面的距离rsD线性变化。根据rsm斜率的变化，通过剂量监测探测器测量的读数计算出探测器表面的人射剂量。如果没有使用剂量监测探测器R1，可利用辐射探测器读数平方根与到焦点距离的反比关系来计算实际探测器表面的照射剂量。为避免反向散射的影响，测量剂量时可在探测器表面放一块4mm厚的铅屏蔽。
4.6.3避免滞后效应
滞后效应可能影响转换函数和噪声功率谱的测量，从而影响量子探测效率的测量。7
YY/T0590.1—2018/IEC62220-1-1.2015为减少可能产生的滞后效应，应严格按照制造商规定的要求来操作设备。应保持两次曝光间的最短间隔，减少滞后效应对测量结果的影响。注：下面的参数可影响带后效应：辐照相对于读出的时间，前一次辐照的残留消除方法，从残影消除到再次辐照的时间，从读出到再次辐照的时间，或为了消除前次辐照的残余影像而插人的虚拟读出过程等。测试滞后效应，应采用附录A给出的测试过程。4.6.4获得转换函数的辐照
数字X射线成像装置的所有设置应与对试验器件进行曝光时的设置相同，按照图2所示的几何布高进行，但在辐射束中无试验器件。应按照4.6.2的要求测量空气比释动能。转换函数的测定应从零空气比释动能到基准空气比释动能的4倍。转换函数中的定义的零空气比释动能照射由暗场图像来确定，和X射线影像的获取条件一样。最小的X射线空气比释动能水平不应大于基准空气比释动能水平的1/5。不同曝光的次数取决于转换函数的形式。如果只检查转换函数的线性，只需在期望的测定范围内均匀地划分5次曝光点就可确定。但要测定完整的转换函数，空气比释动能的最大增量按对数计算（以10为底）不超过0.1。
4.6.5测定噪声功率谱的辐照
测量噪声功率谱时，数字X射线成像装置的设置应与其他需要照射试验器件的实验相同，按照图2所示的几何关系设置摄影距离，但在辐射束中无试验器件，按照4.6.2的要求测量空气比释动能水平。X射线照射光野范围是160mm×160mm，取其中心125mm×125mm的正方形面积内的数据来计算噪声功率谱，以便后面用来计算DQE。为准确计算噪声功率谱，需要至少4百万个独立的像素数据，可以从一幅或多幅平坦视野的影像中采集这些像素数据。每幅影像在每个空间频率方向上的像素不得小于256。如果需要采集多幅影像，这些影像应以同样的辐射质量和空气比释动能获得。用于获得不同图像的空气比释动能的标准偏差应小于均值的10%。
注：测量所需要的最小独立像素数量取决于要求的测量精度所必需的最少ROI。为了得到二维噪声功率谱的测量精度5%（包含因子1)，最少需要960个（重叠的）ROI，意味着给定的ROI可以提供1千6百万个独立的像素数据。二维噪声功率谱随后集约处理为一维噪声功率谱，同样的测量精度5%（包含因子2）可以把需要的像素数量减少到4百万。
应注意相邻图像间应没有任何关联（滞后效应，见4.6.3）。需要测量三种不同空气比释动能水平（见4.6.1)的噪声功率谱，基准空气比释动能水平，基准空气比释动能水平×3.2，基准空气比释动能水平×(1/3.2)。见4.6.7的表2。
4.6.6测定调制传递函数的辐照
辐照应按照图2所示的几何关系进行。如果系统的局限性，使附加滤过和X射线管的焦点间的距离不能足够小（见4.5），可以允许使用光闸B1紧贴限束器限制辐射野范围是110mm×110mm（为了减少附加滤过的散射影响）。
试验器件直接放在探测器表面。试验器件在摆放时其边缘应与探测器像素矩阵的行或列的排列有一个夹角α，该α角在1.5°和3之间。如图3所示，最小的辐射野区域（a=160mm）由虚线的正方形表示，辐射束的中心由十字型（十）表示。预采样法确定MTF在众多文献中进行了阐述，试验器件相对探测器像素矩阵的行或列的倾斜方法与其他标准相同。试验器件应与辐射束的中心轴垂直，并且其试验器件边缘应尽可能靠近中心轴。偏离理想设置会导致测量的MTF降低。oo
YY/T0590.1—2018/IEC62220-1-1:2015图3测量MTF时试验器件的摆放位置因为边缘相对于探测器读出方向的位置可能会影响边缘影像的锐利度，应通过对试验器件连续旋转约90°得到4个方向的辐照影像。其中沿探测器矩阵行方向得到两幅边缘的影像，沿探测器列方向得到另外两幅边缘的影像。不要改变其他组件的位置。对于每个新的位置，试验器件都需要重新调整位置。
对应每一个基准空气比释动能水平（见4.6.1），应选择基准水平或3.21/3.2）倍基准水平中的一幅图像进行MTF测量。建议采用足够数量低空气比释动能水平的平均图像来进行MTF测量。4.6.7所有必要辐照的概述
表2给出了所有必要辐照的概述。表2必要辐照
基准水平1
条款4.3条件
基准水平
条款4.6.4转换函数
条款4.6.5噪声功率谱+
滞后效应
条款4.6.6MTF(4个方向）
5未处理数据的校正
RQA3-9（优先选5）
(附加）基准水平2
RQA3-9
（附加）基准水平3
RQA3-9
数字X射线成像装置设置1数字X射线成像装置设置2数字X射线成像装置设置30到4#XuGy
X/3.2μGy,XμGy和
X*3.2μGy
X/3.2μGy，或者XμGy，
或者X*3.2μGy任选其
0到4弄YμGy
Y/3.2μGy,YμGy和
Y#3.2μGy
0到4弄ZμGy
Z/3.2μGy,ZμGy和
Z#3.2μGy
Y/3.2μGy，或者YμGy，或者
Z/3.2μGy，或者ZμGy，或者
Y*3.2μGy任选其一
Z弄3.2μGy任选其一
在测量转换函数、噪声功率谱、滞后效应和调制传递函数前，允许对所有图像的未处理数据进行校正（所有图像应用同样的校正过程）来生成原始数据。由于物理特性，一些探测器进行了线性的图像处理，只要这些处理是线性的且与图像无关，作为例外这些处理是允许的。所采用的下列校正应当和正常临床使用一致：未处理数据中的坏像素用适当的数据代替。平场校正，包括：
·辐射野的不均勾性校正；
