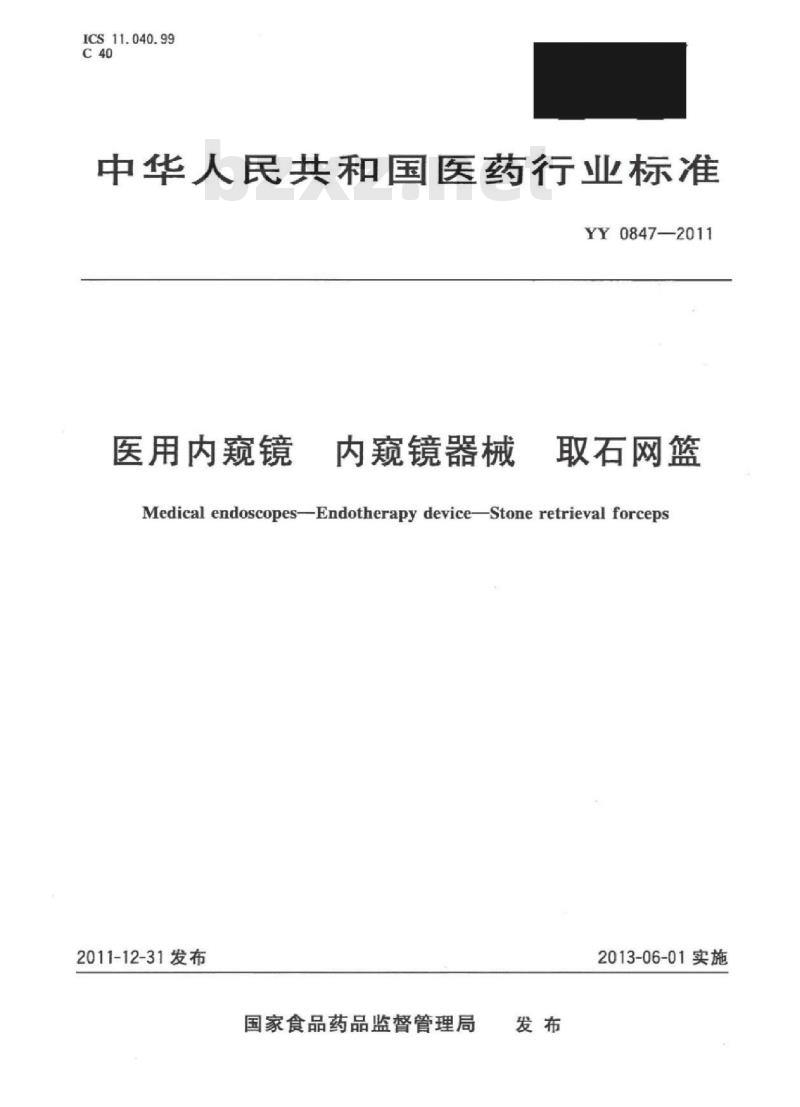

【YY医药标准】 医用内窥镜内窥镜器械取石网篮

ICS11.040.99
中华人民共和国医药行业标准
YY0847—2011
医用内窥镜
内窥镜器械
取石网篮
Medical endoscopes--Endotherapy deviceStone retrieval forceps2011-12-31发布
国家食品药品监督管理局
2013-06-01实施

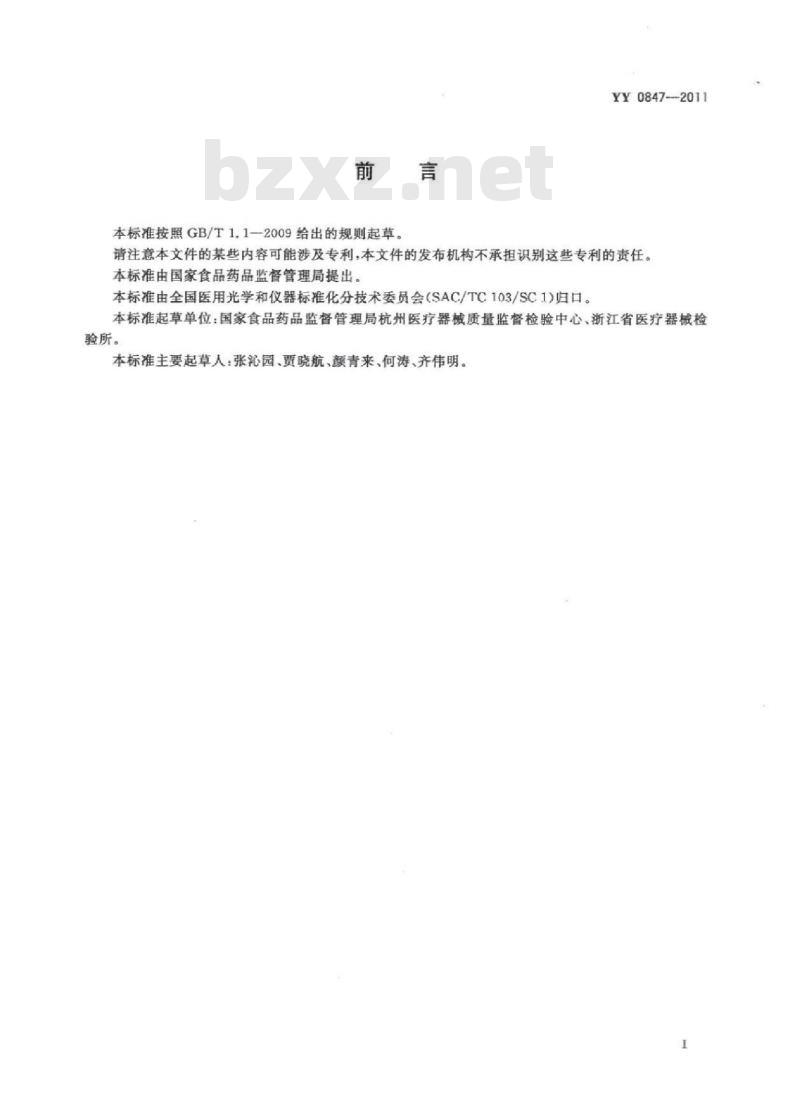

本标准按照GB/T1.1一2009给出的规则起草。言
YY0847--2011
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由国家食品药品监督管理局提出。本标准由全国医用光学和仪器标准化分技术委员会（SAC/TC103/SC1D归口。本标准起草单位：国家食品药品监督管理局杭州医疗器械质量监督检验中心、浙江省医疗器械检验所。
本标准主要起草人：张园、贾晓航、颜青来、何涛、齐伟明。1范围
医用内窥镜
内窥镜器械
取石网篮

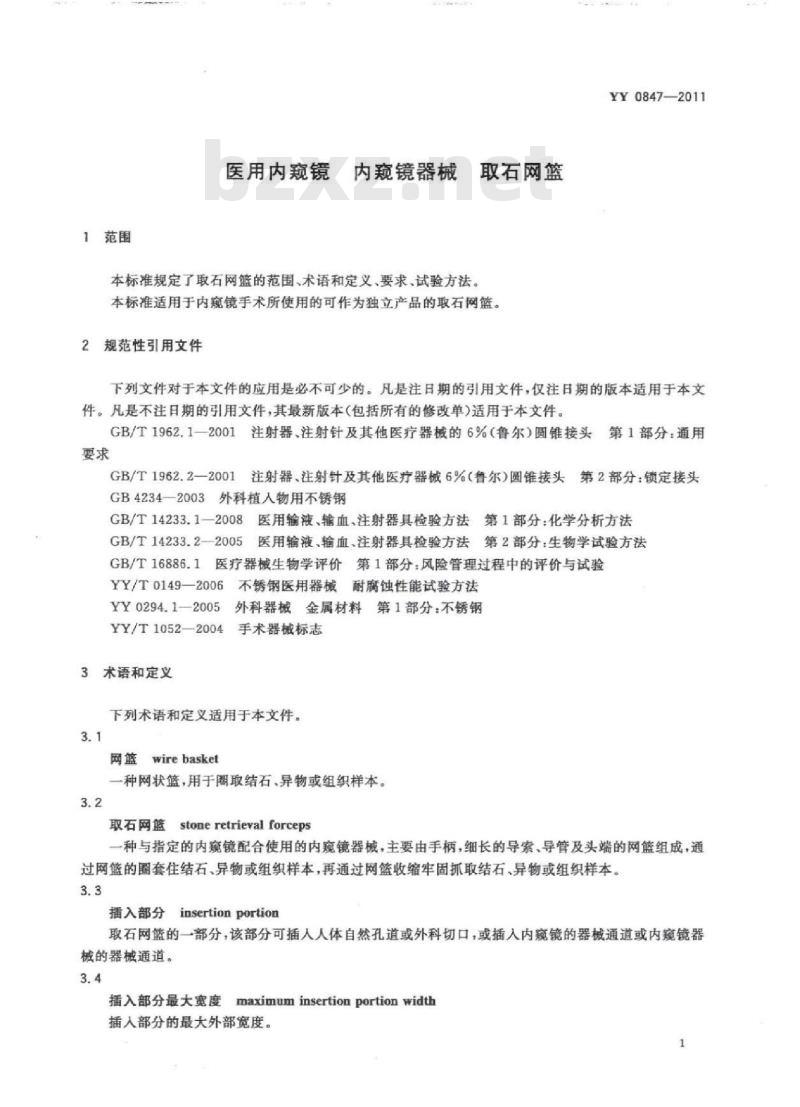

本标准规定了取石网篮的范围、术语和定义、要求、试验方法。本标准适用于内窥镜手术所使用的可作为独立产品的取石网篮。2规范性引用文件
YY0847—2011
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1962.1一2001注射器、注射针及其他医疗器械的6%（鲁尔）圆锥接头第1部分：通用要求
GB/T1962.2一2001注射器、注射针及其他医疗器械6%（鲁尔）圆锥接头第2部分：锁定接头GB4234—2003外科植人物用不锈钢GB/T14233.1—2008医用输液、输血、注射器具检验方法第1部分：化学分析方法GB/T14233.2-2005医用输液、输血、注射器具检验方法第2部分：生物学试验方法GB/T16886.1医疗器械生物学评价第1部分：风险管理过程中的评价与试验YY/T01492006不锈钢医用器械耐腐蚀性能试验方法YY0294.1一2005外科器械金属材料第1部分：不锈钢YY/T1052—2004手术器械标志
3术语和定义
下列术语和定义适用于本文件。3.1
网篮wirebasket
一种网状篮，用于圈取结石、异物或组织样本。3.2
取石网篮stoneretriewal forceps一种与指定的内窥镜配合使用的内窥镜器械，主要由手柄，细长的导索，导管及头端的网篮组成，通过网篮的圈套住结石、异物或组织样本，再通过网篮收缩牢固抓取结石、异物或组织样本。3.3
插入部分insertionportion
取石网篮的一部分，该部分可插人人体自然孔道或外科切口，或插入内窥镜的器械通道或内窥镜器械的器械通道。
插入部分最大宽度maximuminsertionportionwidth插人部分的最大外部宽度。
YY0847—2011

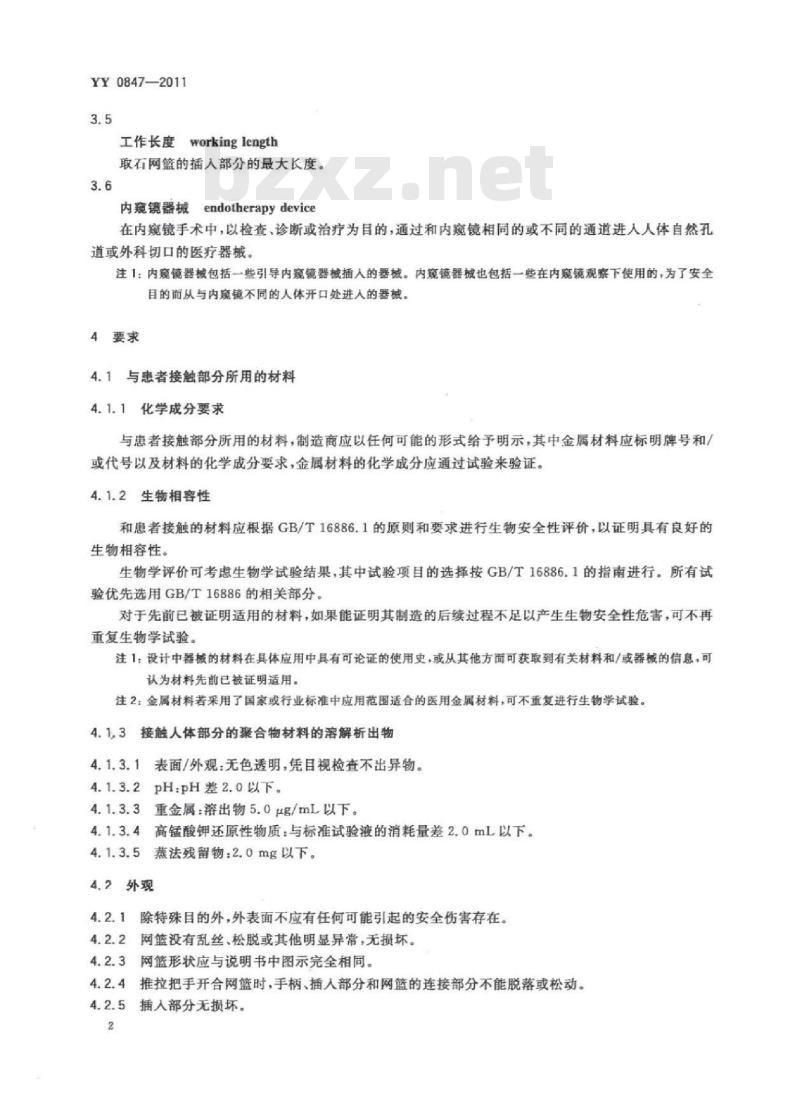

工作长度working length
取石网篮的插入部分的最大长度。3.6
endotherapy device
内窥镜器械
在内窥镜手术中，以检查，诊断或治疗为目的，通过和内窥镜相同的或不同的通道进人人体自然孔道或外科切口的医疗器械。
注1：内窥镜器械包括一些引导内魔镜器械插人的器械。内窥镜器械也包括一些在内魔镜观察下使用的，为了安全目的而从与内窥镜不同的人体开口处进入的器械。4要求
4.1与患者接触部分所用的材料
4.1.1化学成分要求
与患者接触部分所用的材料，制造商应以任何可能的形式给予明示，其中金属材料应标明牌号和/或代号以及材料的化学成分要求，金属材料的化学成分应通过试验来验证。4.1.2生物相容性
和患者接触的材料应根据GB/T16886.1的原则和要求进行生物安全性评价，以证明具有良好的生物相容性。
生物学评价可考虑生物学试验结果，其中试验项目的选择按GB/T16886.1的指南进行。所有试验优先选用GB/T16886的相关部分。对于先前已被证明适用的材料，如果能证明其制造的后续过程不足以产生生物安全性危害，可不再重复生物学试验。
注1：设计中器械的材料在具体应用中具有可论证的使用史，或从其他方面可获取到有关材料和/或器械的信息，可认为材料先前已被证明适用。
注2：金属材料若采用了国家或行业标准中应用范国适合的医用金属材料，可不重复进行生物学试验。4.1.3接触人体部分的聚合物材料的溶解析出物4.1.3.1表面/外观：无色透明，凭目视检查不出异物。4.1.3.2pH:pH差2.0以下。
4.1.3.3重金属：溶出物5.0μg/mL以下。4.1.3.4高锰酸钾还原性物质：与标准试验液的消耗量差2.0mL以下。4.1.3.5蒸法残留物：2.0mg以下。4.2外观
4.2.1除特殊目的外，外表面不应有任何可能引起的安全伤害存在。4.2.2网篮没有乱丝、松脱或其他明显异常，无损坏。4.2.3网篮形状应与说明书中图示完全相同。4.2.4推拉把手开合网篮时，手柄、插人部分和网篮的连接部分不能脱落或松动。4.2.5插入部分无损坏。

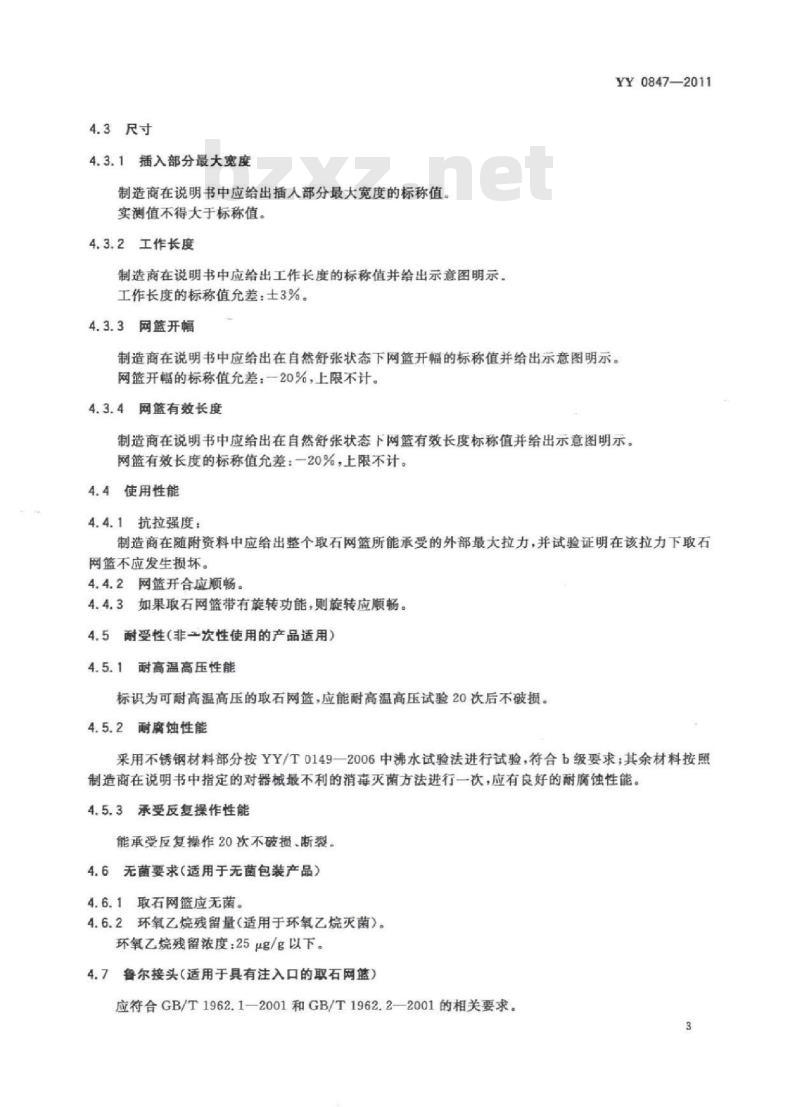

4.3尺寸
4.3.1插入部分最大宽度
制造商在说明书中应给出插人部分最大宽度的标称值。实测值不得大于标称值。
4.3.2工作长度
制造商在说明书中应给出工作长度的标称值并给出示意图明示工作长度的标称值允差：士3%。4.3.3网篮开幅
YY0847—2011
制造商在说明书中应给出在自然舒张状态下网篮开幅的标称值并给出示意图明示。网篮开幅的标称值允差：一20%，上限不计。4.3.4网篮有效长度
制造商在说明书中应给出在自然舒张状态下网篮有效长度标称值并给出示意图明示。网篮有效长度的标称值允差：一20%，上限不计。4.4使用性能
4.4.1抗拉强度：
制造商在随附资料中应给出整个取石网篮所能承受的外部最大拉力，并试验证明在该拉力下取石网篮不应发生损坏。
4.4.2网篮开合应顺畅。
4.4.3如果取石网篮带有旋转功能，则旋转应顺畅4.5耐受性（非一次性使用的产品适用）4.5.1
耐高温高压性能
标识为可耐高温高压的取石网篮，应能耐高温高压试验20次后不破损。4.5.2耐腐蚀性能
采用不锈钢材料部分按YY/T0149—2006中沸水试验法进行试验，符合b级要求：其余材料按照制造商在说明书中指定的对器械最不利的消毒灭菌方法进行一次，应有良好的耐腐蚀性能。4.5.3承受反复操作性能
能承受反复操作20次不破损，断裂，4.6无菌要求（适用于无菌包装产品）4.6.1取石网篮应无菌。
4.6.2环氧乙烷残留量（适用于环氧乙烷灭菌）。环氧乙烷残留浓度：25μg/g以下。4.7鲁尔接头（适用于具有注入口的取石网蓝）应符合GB/T1962.1—2001和GB/T1962.2—2001的相关要求。3
YY08472011
4.8产品说明书
4.8.1应包含对可与该取石网篮配合使用的内窥镜及其他医用设备（如：碎石器）的明确说明，使得使用者能按照此指导选取合适的内窥镜及其他医用设备4.8.2取石网篮应包含取石网篮在自然舒张状态下的形状示意图，应包含取石网篮各部件名称和功能的介绍，必要时给与示意图。
4.8.3应包含产品规格说明。
4.8.4应包含产品的设计用途说明。4.8.5应包含使用产品时的准备、检查与操作说明。4.8.6应包含环境保护内容：
指明有关废弃物、残渣等以及在其使用寿命末期时的处理的任何风险；提供把这些风险降至最小的建议。4.8.7如果取石网篮不是一次性使用产品，其使用说明书应包括有关可使用的清洗、消毒或灭菌方法的细节，在必要时规定合适的消毒剂，并列出这些设备部件可承受的温度，压力，湿度和时间的限值。4.8.8操作、运输和贮存环境限制条件：应规定操作、运输和贮存时的允许环境条件。4.9标记标签
在产品上应有清楚易认和永久贴牢的形式标记、制造商或供应者的名称和（或）商标。5试验方法
5.1材料试验
5.1.1化学成分试验
采用目前被认可的方法进行金属材料的化学成分分析试验，结果应符合4.1.1的要求。5.1.2生物相容性
生物学试验推荐采用GB16886相关部分进行。5.1.3溶解析出物试验方法
5.1.3.1表面/外观：按照GB/T14233.1—2008表1中第6项方法制备试验液，然后按照GB/T14233.1-2008中5.1规定的方法进行。wwW.bzxz.Net
5.1.3.2PH：按照GB/T14233.1-2008表1中第6项方法制备试验液，然后按照GB/T14233.12008中5.4.1规定的方法进行。
5.1.3.3重金属：按照GB/T14233.1-2008表1中第6项方法制备试验液，然后按照GB/T14233.1-2008中5.6规定的方法进行。
5.1.3.4高锰酸钾还原性物质：按照GB/T14233.1-2008表1中第6项方法制备试验液，然后按照GB/T14233.1-2008中5.2规定的方法进行。5.1.3.5蒸发残留物：按照GB/T14233.1-2008表1中第6项方法制备试验液，然后按照GB/T14233.1—2008中5.5规定的方法进行。5.2外观
5.2.1手感、目测，应符合4.2.1的要求。4
5.2.2手感、目测，应符合4.2.2的要求。5.2.3目测比对，应符合4.2.3的要求。5.2.4手感、目测，应符合4.2.3的要求。5.2.5用指尖轻将整个插人部的表面，应没有坏，过度弯曲等损坏。5.3尺寸
5.3.1用通用量具检验，应符合4.3.1的要求。5.3.2用通用量具检验，应符合4.3.2的要求。YY 08472011
5.3.3使用通用量具测量网篮最大横截面处的各切点之间的距离，取平均值后，通过几何计算得出所在的截面圆的直径，作为开口幅度值，应符合4.3.3的要求。5.3.4用通用量具检验，应符合4.3.4的要求。5.4
使用性能试验
5.4.1抗拉强度试验
对整个取石网篮施加制造商标称的拉力，取石网篮的各个部位不得有破损断裂现象。5.4.2将插人部分盘曲为半径10cm的圆环或圆弧，推拉把手，网篮开合应顺畅。5.4.3将插人部分盘曲为半径10cm的圆环或圆弧，打开网篮，转动手柄，网篮旋转应顺畅。5.5耐受性试验
耐高温高压性能试验
耐高温高压试验20次后，应仍符合4.2、4.4的要求。5.5.2耐腐蚀性能试验
采用不锈钢材料部分按YY/T01492006中沸水试验法进行试验，应符合4.5.2的要求。其余材料按照制造商在说明书中指定的消毒灭菌方法进行一次，应无腐蚀现象。5.5.3承受反复操作性能试验
仿实际操作，应符合4.5.3的要求。5.6无菌要求试验
5.6.1按GB/T14233.2—2005中规定的方法进行，应符合4.6.1的要求。5.6.2按GB/T14233.1—2008中规定的气相色谱法进行，应符合4.6.2的要求。5.7鲁尔接头试验
按GB/T1962.1—2001和GB/T1962.2—2001相关的试验进行，应符合4.7的要求。5.8产品说明书检查
检查制造商提供的产品说明书内容，应符合4.8的要求。5.9标记标签检查
通过目视检查产品上的标记标签内容，应符合4.9的要求。5
YY0847—2011
6检验规则
检验规则由厂家根据产品特征自定。YY 0847-2011
