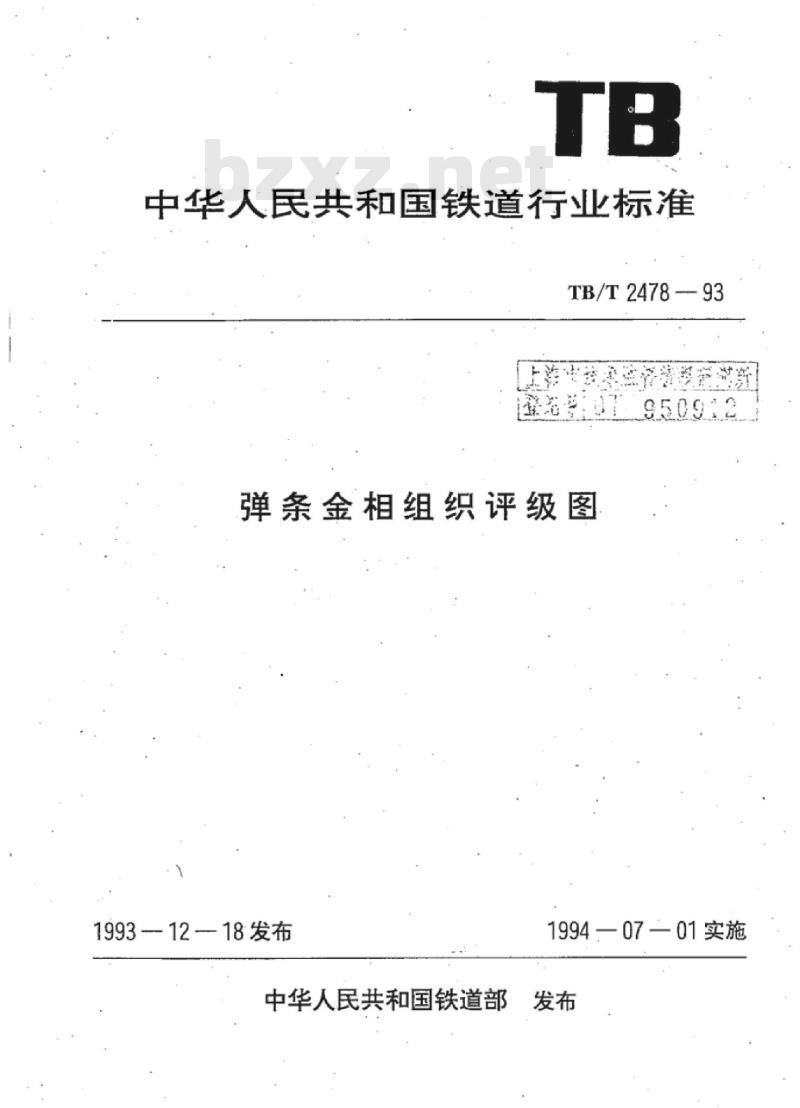

中华人民共和国铁道行业标准
TB/T2478-93
弹条金相组织评级图
199312-18发布
中华人民共和国铁道部
1994—07—01实施

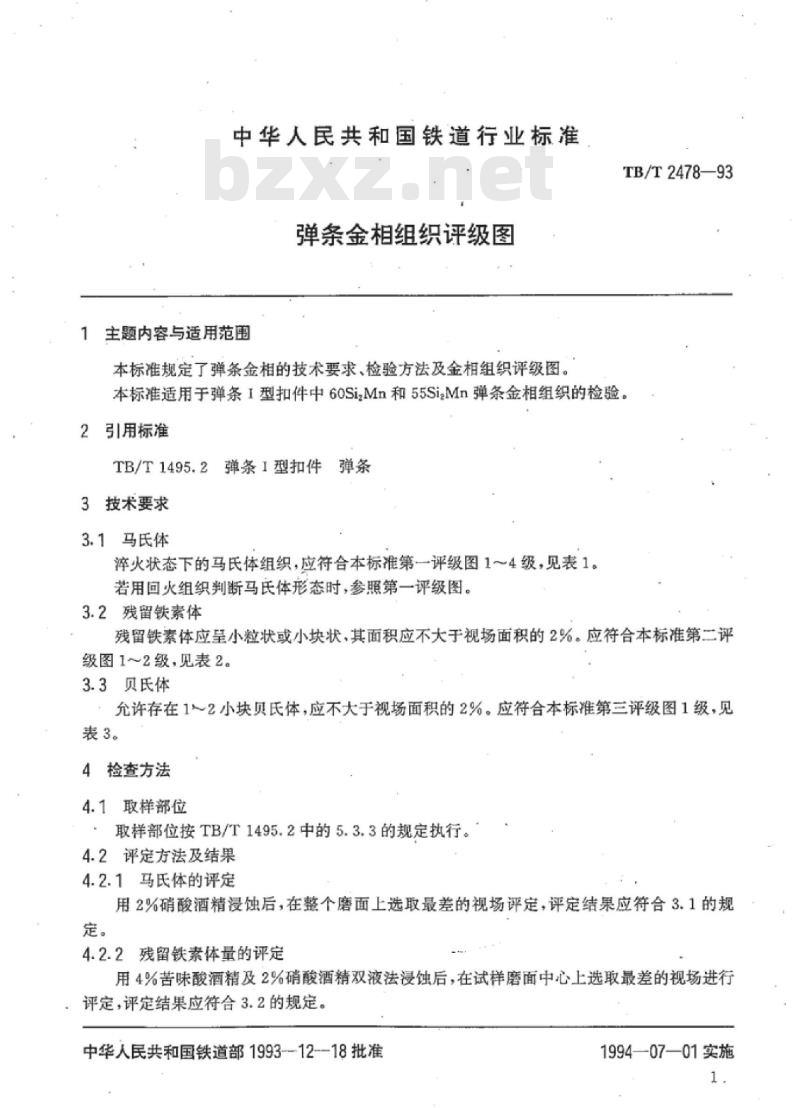

中华人民共和国铁道行业标准
弹条金相组织评级图
1主题内容与适用范围
本标准规定了弹条金相的技术要求、检验方法及金相组织评级图。TB/T2478—93
本标准适用于弹条I型扣件中60SizMn和55SizMn弹条金相组织的检验。2引用标准
TB/T1495.2弹条1型扣件弹条
3技术要求
3.1马氏体
淬火状态下的马氏体组织，应符合本标准第一评级图1～4级，见表1。若用回火组织判断马氏体形态时，参照第一评级图。3.2残留铁素体
残留铁素体应呈小粒状或小块状，其面积应不大于视场面积的2%。应符合本标准第二评级图1～2级，见表2。
3.3贝体
允许存在1～2小块贝氏体，应不大于视场面积的2%。应符合本标准第三评级图1级，见表3。
4检查方法
4.1取样部位
取样部位按TB/T1495.2中的5.3.3的规定执行。4.2评定方法及结果
4.2.1马氏体的评定
用2%硝酸酒精浸蚀后，在整个磨面上选取最差的视场评定，评定结果应符合3.1的规定。
4.2.2残留铁素体量的评定
用4%苦味酸酒精及2%硝酸酒精双液法浸蚀后，在试样磨面中心上选取最差的视场进行评定，评定结果应符合3.2的规定。中华人民共和国铁道部1993-12-18批准1994--07—01实施
TB/T2478—93

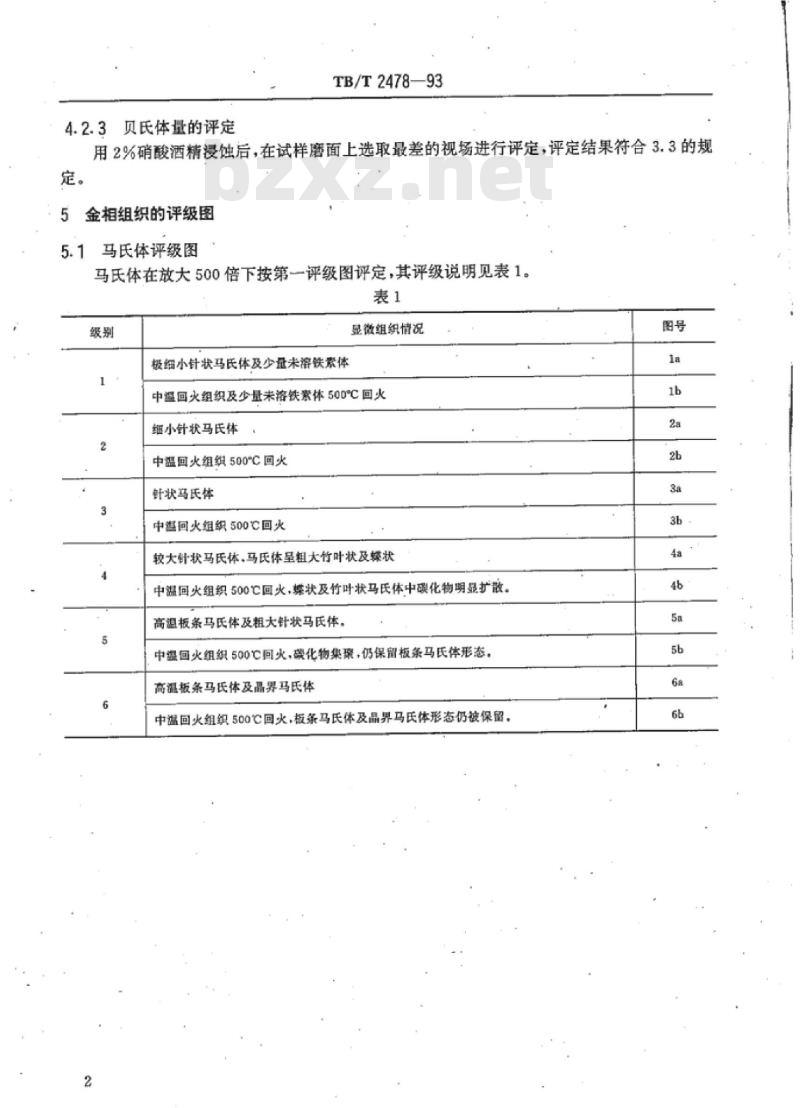

4.2.3贝氏体量的评定
用2%硝酸酒精浸蚀后，在试样磨面上选取最差的视场进行评定，评定结果符合3.3的规定。
5金相组织的评级图
5.1马氏体评级图
马氏体在放大500倍下按第一评级图评定，其评级说明见表1。表1
显微组织情况
极细小针状马氏体及少量未溶铁素体中温回火组织及少量未溶铁素体500℃回火细小针状马氏体
中温回火组织500℃回火
针状马氏体
中温回火组织500℃回火
较大针状马氏体，马氏体呈粗大竹叶状及蝶状中温回火组织500回火，蝶状及竹叶状马氏体中碳化物明显扩散。高温板条马氏体及粗大针状马氏体。中温回火组织500C回火，碳化物集聚，仍保留板条马氏体形态。高温板条马氏体及品界马氏体
中温回火组织500C回火，板条马氏体及晶界马氏体形态仍被保留。图号

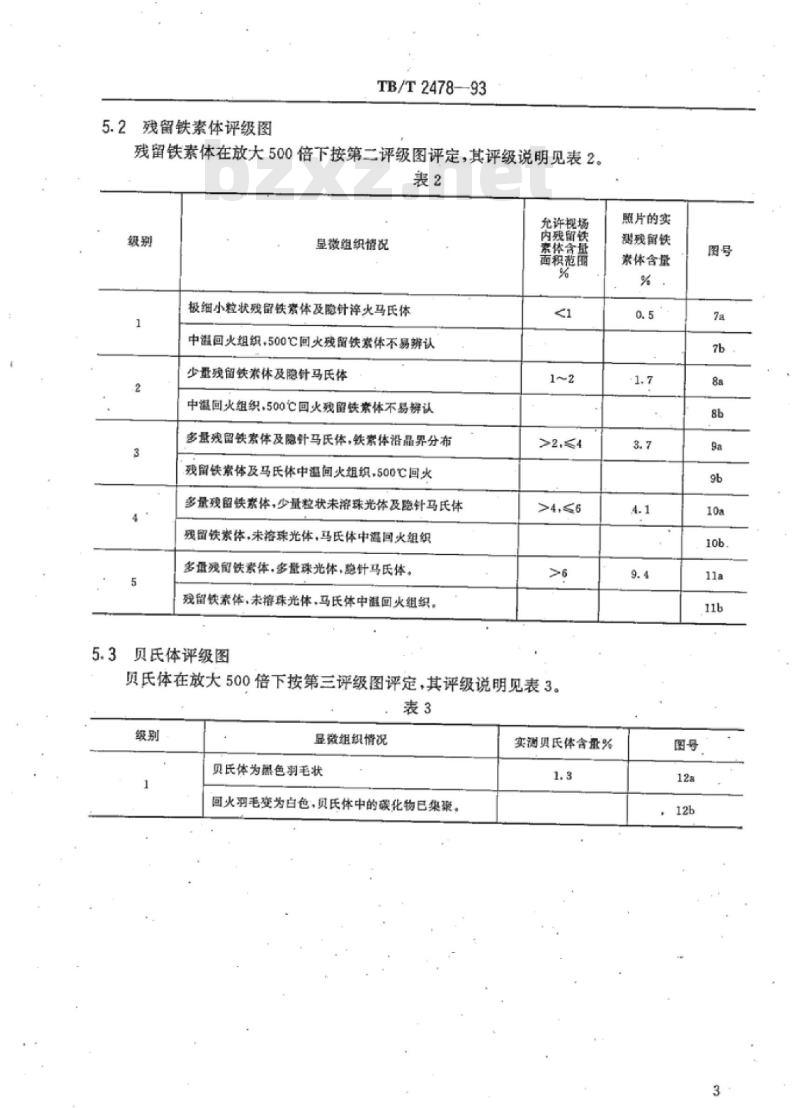

5.2残留铁素体评级图
TB/T2478—93
残留铁素体在放大500倍下按第二评级图评定，其评级说明见表2。表2
充许视场
内残留铁
显微组织情况
极细小粒状残留铁素体及隐针泽火马氏体中温回火组织，500℃回火残留铁素体不易辨认少量残留铁素体及隐针马氏体
中温回火组织，500C回火残留铁素体不易辨认多量残留铁素体及隐针马氏体，铁素体沿晶界分布残留铁素体及马氏体中温间火组织，500C回火多量残留铁素体，少量粒状未溶珠光体及隐针马氏体残留铁素体，未落珠光体，马氏体中溢回火组织多盘残留铁素体，多量珠光体，隐针马氏体。残留铁素体，未游珠光体，马氏体中温回火组织。5.3贝氏体评级图bzxz.net
素您含蓝
面积范围
>4+≤6
贝氏体在放大500倍下按第三评级图评定，其评级说明见表3。表3
显微组织情况
贝氏体为黑色期毛状
回火羽毛变为白色，贝氏体中的碳化物已集聚。实测贝氏体含量%
照片的实
激残留铁
素体含量
图1a1级（火）
图22级（碎火）
TB/T2478—93

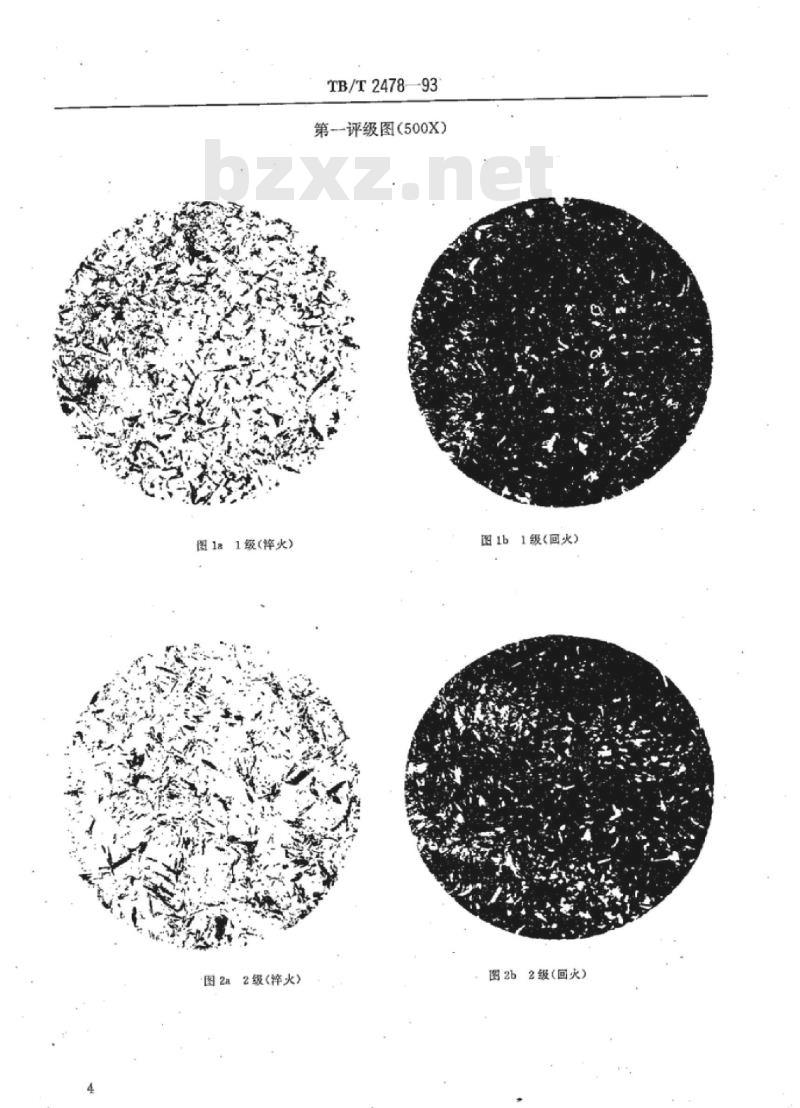

第一评级图（500X）
图1b1级（回火）
图2b2级（回火）
图3a3级（痒火）
图4a4级（痒火）
TB/T2478—93
图3h3级（回火）
图4b4级（回火）
图5a5级（率火）
图6a6级（淬火）
TB/T2478—93
图5b5级（回火）
图6b6级（回火）
图7a1级（火）
(HRc 62)
图8a2级（泽火）
(HRe60)
TB/T2478—93
第二评级图（500X）
图7b1级（回火）
(HRe44)
图8b2级（回火）
(HRe 43)
图9a3级（泽火）
(HRe58)
图10a4级（痒火）
(HRe50)
TB/T2478—93
图9b3级（回火）
(HRe42)
图10b4级（回火）
(HRc 41)
附加说明：
图1la5级（淬火）
(HRe40)
图12a1级（泽火）
(HRe62)
TB/T2478—93
第三评级图（500X）
#1165级（回火）
(HRe34)
图1251级（回火）
(HRe43)
本标准由铁道部标准计量研究所提出并归口本标准由铁道部科学研究院金化所、铁道部标准计量研究所、铁道部专业设计院线路所、铁道部科学研究院铁建所共同起草。本标准主要起草人朱德才，李凤令等。TB/T2478
TB/T2478-1993
