【TB铁路运输标准】 内燃机车用离心式冷却水泵试验方法

铁道行业标准汇编bzxz.net
机车车辆
标准汇编
机车部分
TB/T1704TB/T2422
铁道部标准计量研究所

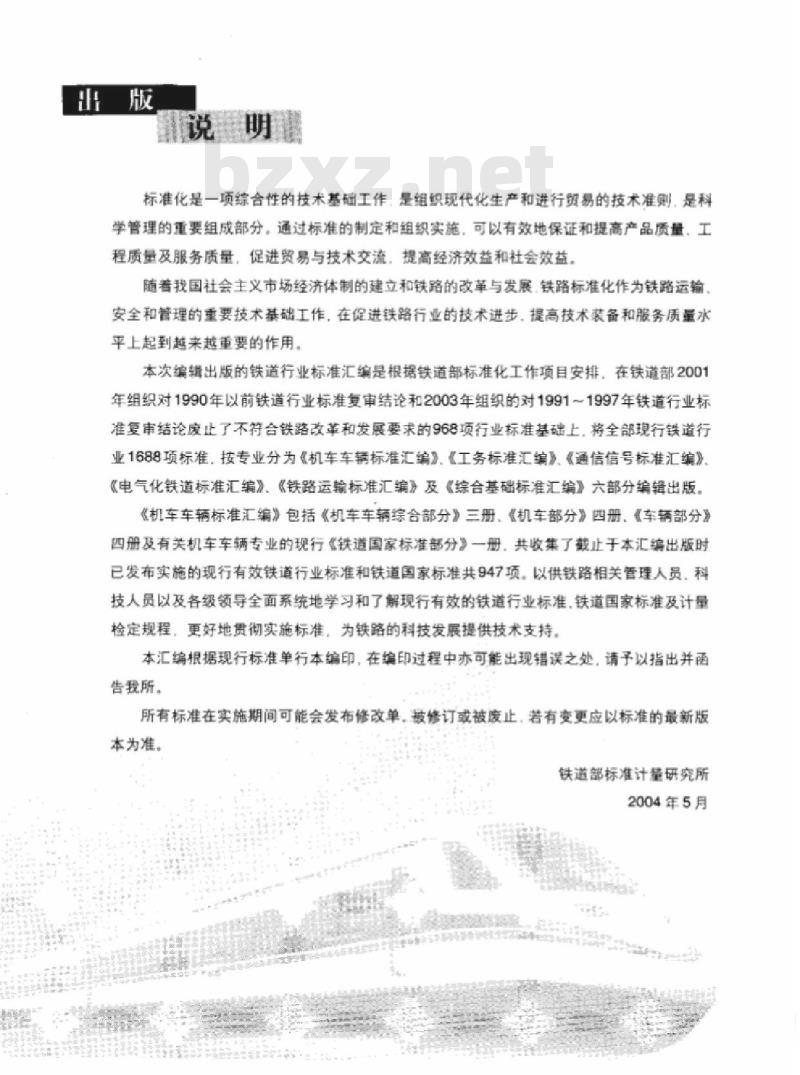

标准化是一项综合性的技术基础工作，是组织现代化生产和进行贸易的技术准则，是科学管理的重要组成部分。通过标准的制定和组织实施，可以有效地保证和提高产品质量，工程质量及服务质量，促进贸易与技术交流，提高经济效益和社会效益。随着我国社会主义市场经济体制的建立和铁路的改革与发展，铁路标准化作为铁路运输。安全和管理的重要技术基础工作，在促进铁路行业的技术进步。提高技术装备和服务质量水平上起到越来越重要的作用。
本次编辑出版的铁道行业标准汇编是根据铁道部标准化工作项目安排。在铁道部2001年组织对1990年以前铁道行业标准复审结论和2003年组织的对1991~1997年铁道行业标准复审结论废止了不符合铁路改革和发展要术的968项行业标准基础上，将全部现行铁道行业1688项标准，按专业分为《机车车辆标准汇编》《工务标准汇编》、《通信信号标准汇编》《电气化铁道标准汇编》。《铁路运输标准汇编》及《综合基础标准汇编》六部分编辑出版。《机车车辆标准汇编》包括《机车车辆综合部分》三册，《机车部分》四册《车辆部分》四册及有关机车车辆专业的现行铁道国家标准部分一册，共收集了载止于本汇编出版时已发布实施的现行有效铁道行业标准和铁道国家标准共947项，以供铁路相关管理人员，科技人员以及各级领导全面系统地学习和了解现行有效的铁道行业标准，铁道国家标准及计量检定规程，更好地贯彻实施标准，为铁路的科技发展提供技术支持。本汇编根据现行标准单行本编印，在编印过程中办可能出现错误之处，请予以指出并函告我所。
所有标准在实施期间可能会发布修改单，被修订或被度止，若有变更应以标准的最新版本为准。
铁适部标准计量研究所
2004年5月

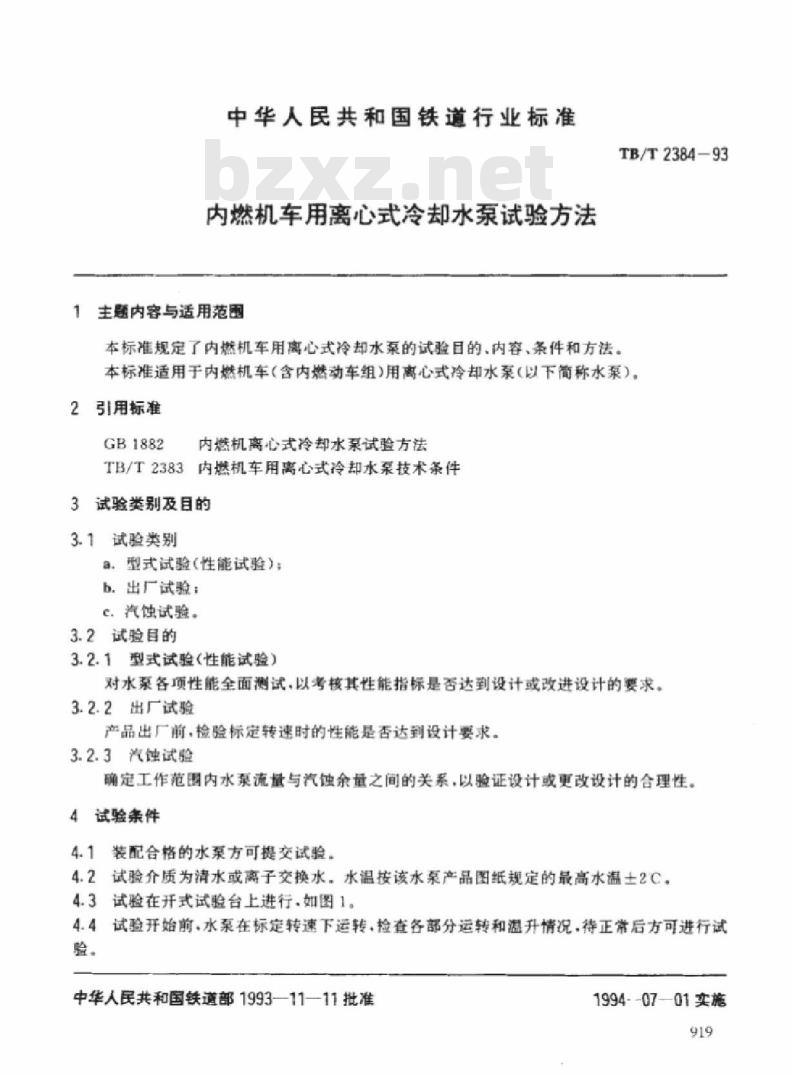

中华人民共和国铁道行业标准
内燃机车用离心式冷却水泵试验方法主就内容与适用范团
TB/T2384-93
本标准规定了内燃机车用离心式冷却水泵的试验日的，内容，条件和方法。本标准适用于内燃机车（含内燃动车组）用离心式冷却水泵（以下简称水泵）2引用标准
GB1882
内燃机离心式冷却水泵试验方法TB/T2383内燃机车用离心式冷却水泵技术条件3试验类别及目的
3.1试验类别
图。型式试验（性能试验）
b.出厂试验；
c.汽蚀试验。
3.2试验目的
3.2.1型式试验（性能试验）
对水泵各项性能全面测试，以考核其性能指标是否达到设计或改进设计的要求。3.2.2出厂试验
产品出厂前，检验标定转速时的性能是否达到设计要求。3.2.3汽蚀试验
确定工作范图内水案流量与汽蚀余量之间的关系，以验证设计或更改设计的合理性。4
试验亲件
4.1装配合格的水泵方可提交试验4.2试验介质为清水或高子交换水，水温按该水泵产品图纸规定的量高水温土2C。4.3试验在开式试验台上进行，如图14.4试验开始前·水泵在标定转速下运转·检查各部分运转和温升情况.待正常后方可进行试验。
中华人民共和国铁道部1993—11一11批准1994-0701实施
TB/T2384—93

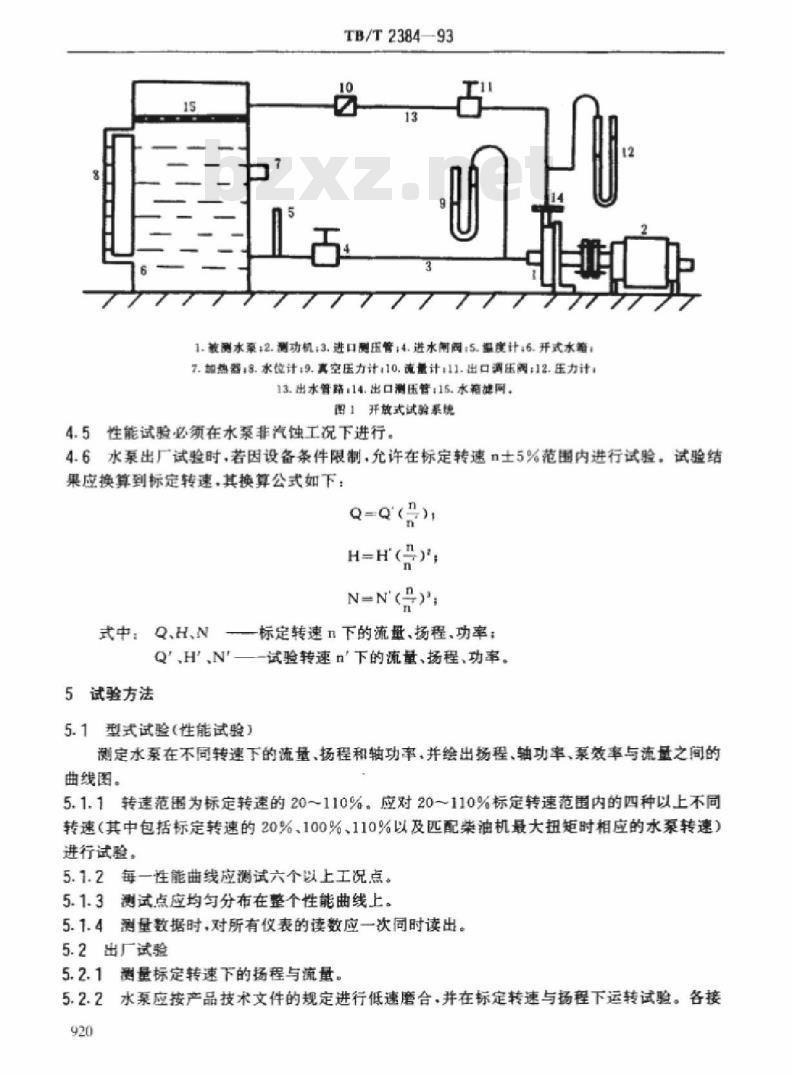

1.被测水至：2.周动机：3.进口酬压管：4.进水闸阅15.温座计：6.开式水箱7.加热器8.水使计9.真空压方计10.流量计11.出口压周12.庄力计13.出水管路，14.出口测压管：15.水箱建同。图1开放式试验系晚
4.5性能试验必须在水非汽蚀工况下进行。4.6水桌出厂试验时，若因设备条件限制，允许在标定转速n土5%范围内进行试验，试验结果应换算到标定转速，其换算公式如下：H-H
式中：Q.H.N标定转速n下的流量，扬程.功率：Q',H'N'
5试验方法
一试验转速口下的流量，扬程，功率。5.1型式试验（性能试验）
测定水系在不同转速下的流量，扬程和轴功率，并绘出扬程，轴功率，泵效率与流量之间的曲线图。
5.1.1转速范出为标定转速的20~110%。应对20110%标定转速范围内的四种以上不同转速（其中包括标定转速的20%100%，110%以及匹配柴油机最大扭矩时相应的水泵转速）进行试验
5.1.2每一性能曲线应测试六个以上工况点。5.1.3测试点应均匀分布在整个性能曲线上。5.1.4测量数据时，对所有仅表的读数应一次同时读出。5.2出厂试验
5.2.1测量标定转速下的扬程与流量。水泵应按产品技术文件的规定进行低速磨合，并在标定转速与扬程下运转试验。各接5.2.2
TB/T2384—93

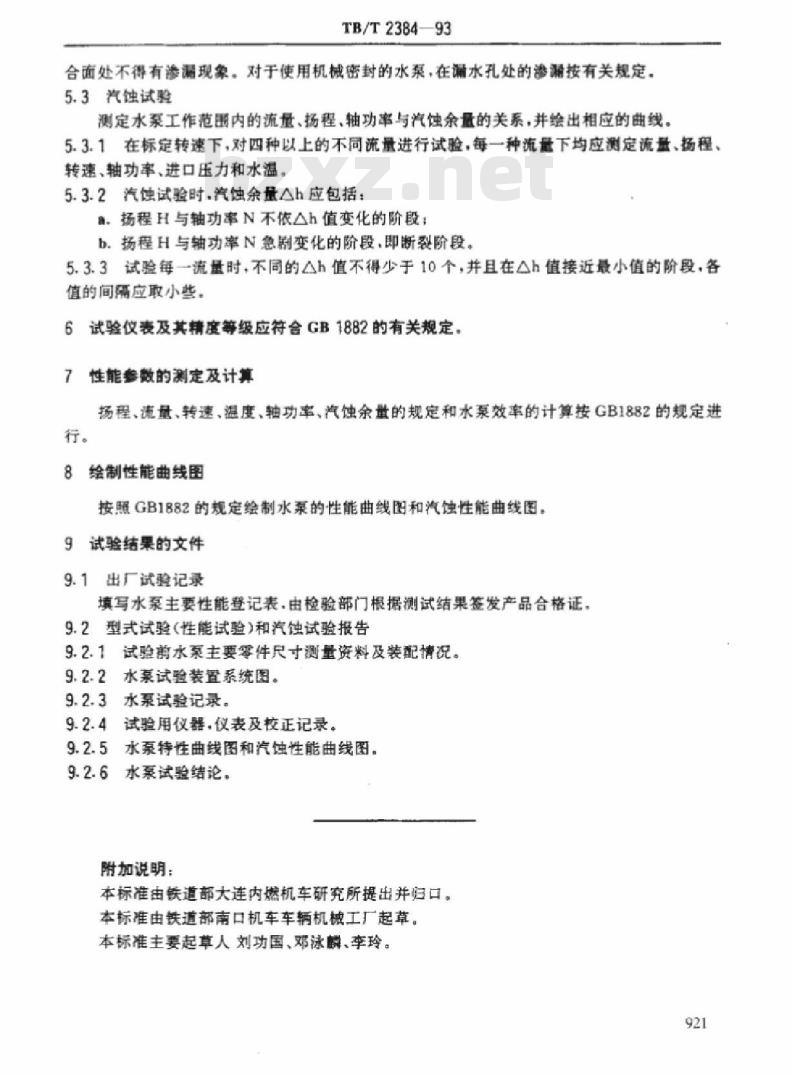

合面处不得有渗漏现家，对于使用机械击封的水泵，在滑水孔处的渗谢按有关规定。5.3汽蚀试验
测定水系工作范围内的流量，扬程，轴功率与汽蚀余量的关系，并绘出相应的曲线。5.3.1在标定转速下，对四种以上的不同流量进行试验，每一种流量下均应测定流量，扬程，转速，轴功率，进口压力和水温。5.3.2汽蚀试验时.汽蚀余量Ah应包括：。扬程H与轴功率N不依Ah值变化的阶段：b.扬程H与轴功率N急剧变化的阶段，即断裂阶段。5.3.3试验每一流量时，不同的△h值不得少于10个，并且在△h值接近最小值的阶段，各值的间隔应取小些。
6试验仅表及其精度等级应特合GB1882的有关规定。7性能餐数的测定及计算
扬程，流量，转速、温度，轴功室，汽蚀余量的规定和水泵效率的计算按GB1882的规定进行。
8绘制性能曲绒图
按照GB1882的规定绘制水泵的性能曲线图和汽蚀性能曲线图9试验结果的文件
9.1出厂试验记录
填写水系主要性能登记表.由检验部门根据测试结果签发产品合格证，9.2型式试验（性能试验）和汽蚀试验报告9.2.1试验前水泵主要零件尺寸测量资料及装配情况。9.2.2水泵试验装置系统图
水系试验记录。
9.2.4试验用仅器.仪表及校正记录。水系特性曲线图和汽蚀性能曲线图，9.2.5
水系试验结论。
附加说明：
本标准由铁道部大连内燃机车研究所提出并归口。本标准由铁道部南口机车车辆机械工厂起草。本标准主要起草人刘功国，邓泳麟，李玲。921
