【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网演进架构的无线接入子系统设备技术要求和测试方法(第五阶段)增强型高速分组接入

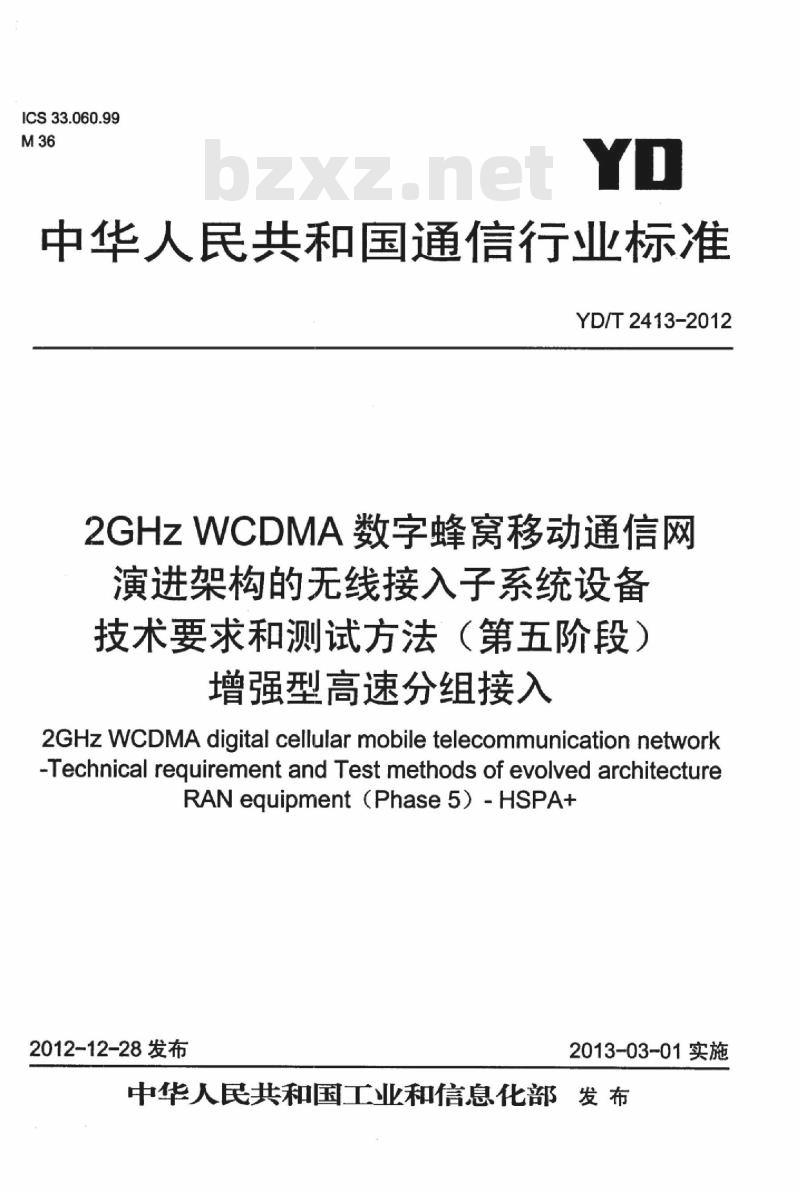

ICS33.060.99
中华人民共和国通信行业标准
YD/T2413-2012
2GHZWCDMA数字蜂窝移动通信网
演进架构的无线接入子系统设备技术要求和测试方法（第五阶段）增强型高速分组接入
2GHzWCDMA digitalcellular mobiletelecommunicationnetwork-Technical requirement and Testmethodsof evolvedarchitectureRAN equipment（Phase5）-HSPA+2012-12-28发布
2013-03-01实施
中华人民共和国工业和信息化部发布前言·

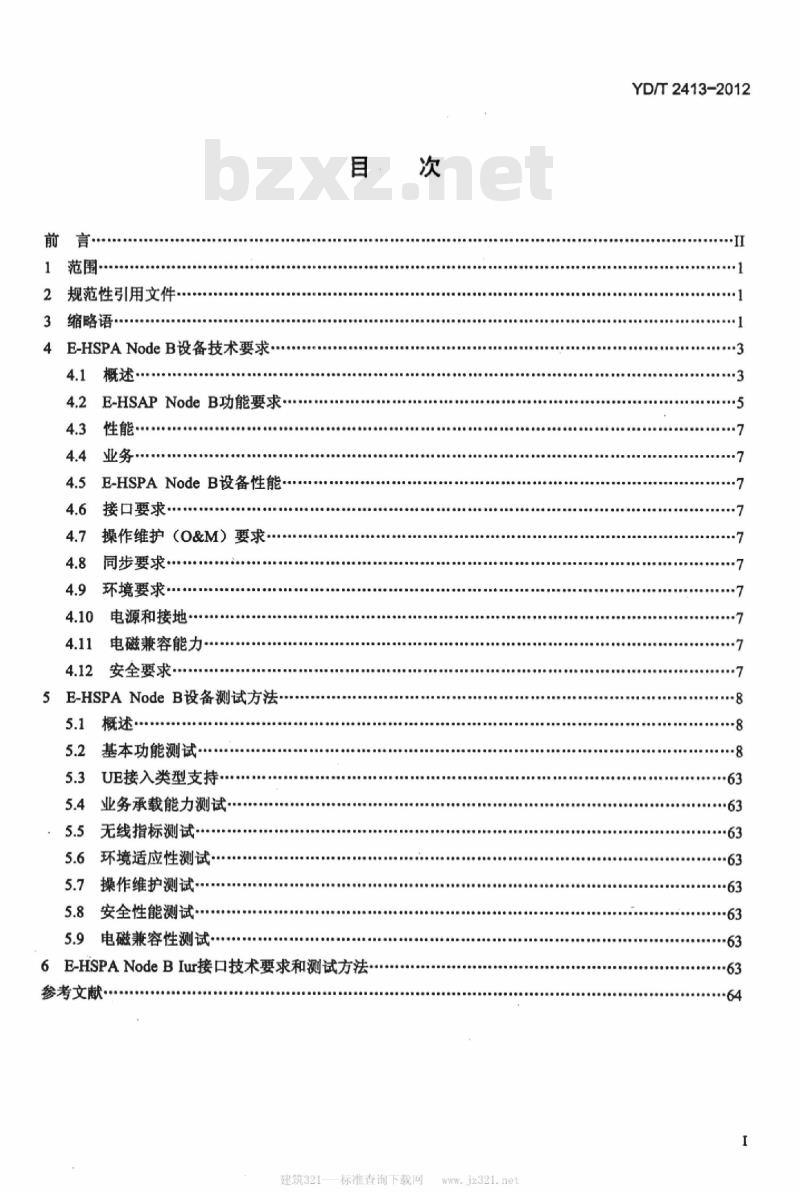

1范围·
2规范性引用文件·
3缩略语：
4E-HSPANodeB设备技术要求·
E-HSAPNodeB功能要求...
4.5E-HSPANodeB设备性能..
接口要求·
操作维护（O&M）要求
同步要求·
环境要求
电源和接地·
电磁兼容能力
安全要求
5E-HSPANodeB设备测试方法
5.1概述·
基本功能测试·
5.3UE接入类型支持
5.4业务承载能力测试
无线指标测试…
5.6环境适应性测试
5.7操作维护测试
5.8安全性能测试
5.9电磁兼容性测试·
6E-HSPANodeBIur接口技术要求和测试方法参考文献
建筑321——标准查询下载网
YD/T2413-2012
YD/T2413-2012

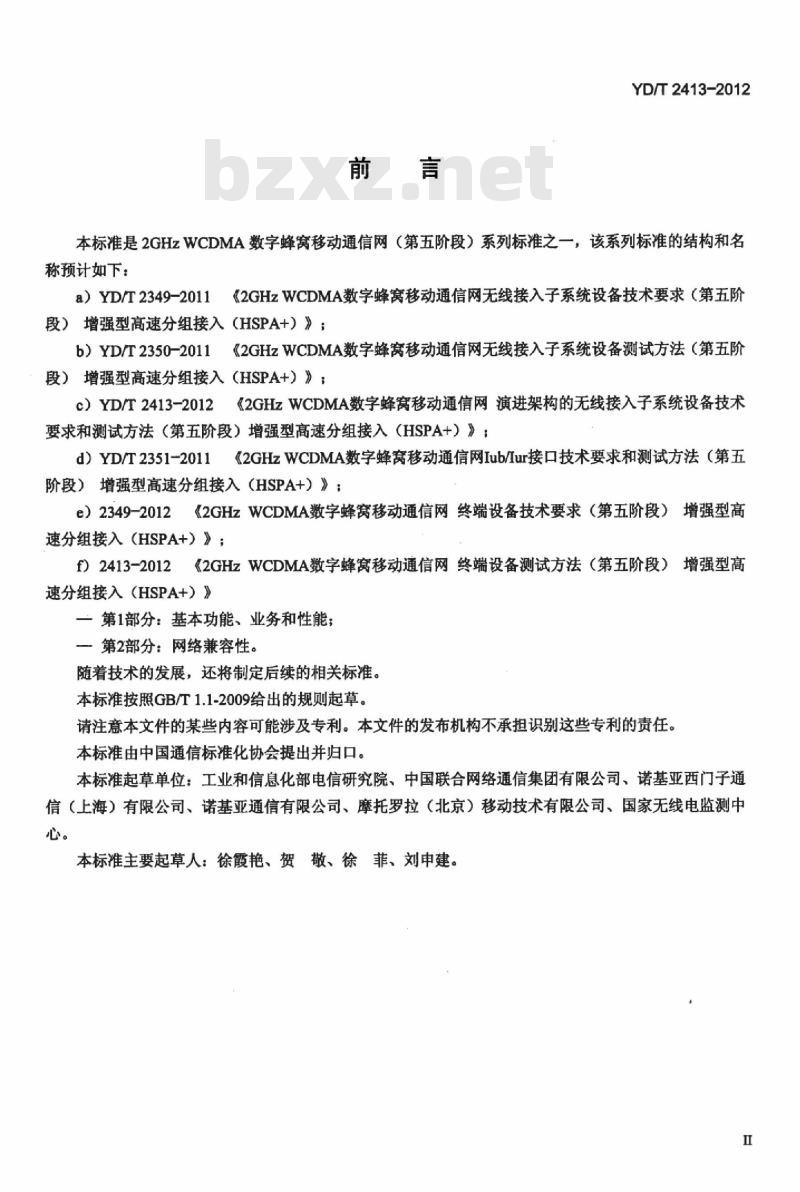

本标准是2GHzWCDMA数字蜂窝移动通信网（第五阶段）系列标准之一，该系列标准的结构和名称预计如下：
《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第五阶a）YD/T2349-2011
段）增强型高速分组接入（HSPA+）》；b）YD/T2350-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备测试方法（第五阶段）增强型高速分组接入（HSPA+）》；c）YD/T2413-2012《2GHzWCDMA数字蜂窝移动通信网演进架构的无线接入子系统设备技术要求和测试方法（第五阶段）增强型高速分组接入（HSPA+）》：《2GHzWCDMA数字蜂窝移动通信网Iub/lur接口技术要求和测试方法（第五d）YD/T2351-2011
阶段）增强型高速分组接入（HSPA+）》：e）2349-2012《2GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第五阶段）增强型高速分组接入（HSPA+）》：
《2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第五阶段）增强型高f)2413-2012
速分组接入（HSPA+）》
一第1部分：基本功能、业务和性能一第2部分：网络兼容性。
随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国联合网络通信集团有限公司、诺基亚西门子通信（上海）有限公司、诺基亚通信有限公司、摩托罗拉（北京）移动技术有限公司、国家无线电监测中心。
本标准主要起草人：徐霞艳、贺敬、徐菲、刘申建。H

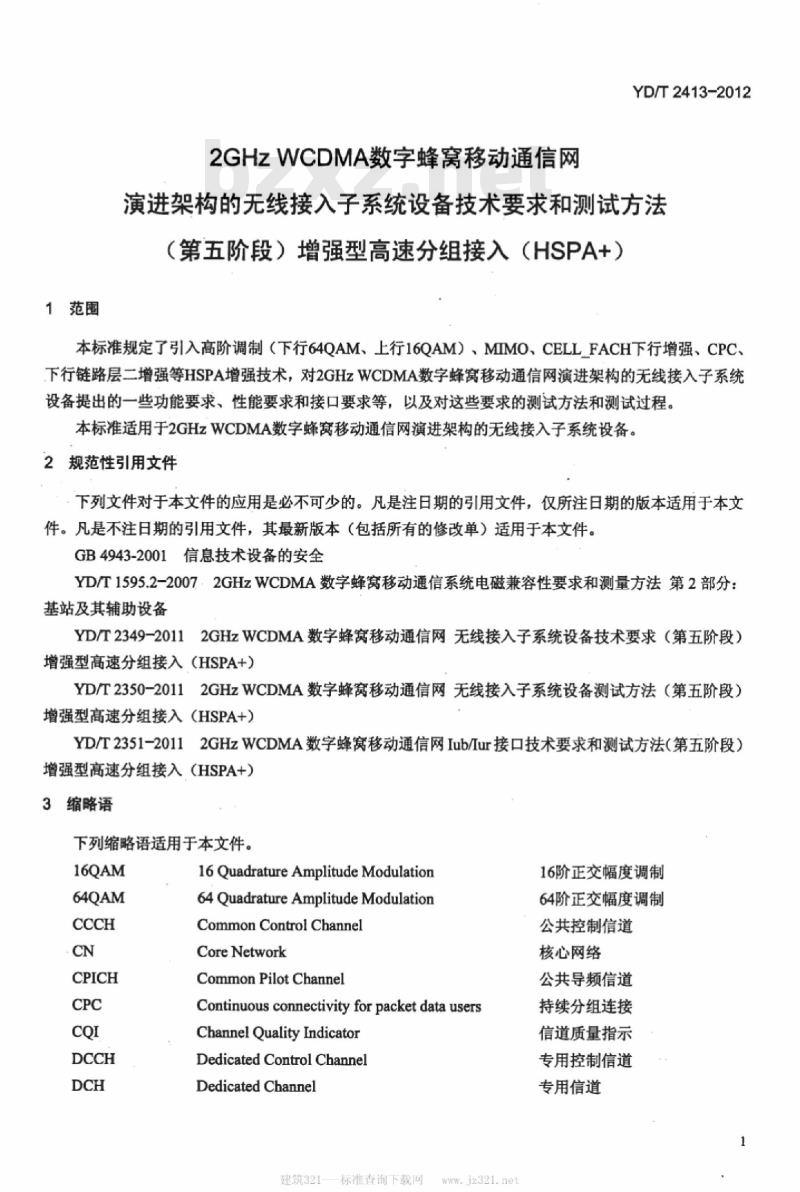

1范围
2GHZWCDMA数字蜂窝移动通信网
YD/T2413-2012
演进架构的无线接入子系统设备技术要求和测试方法（第五阶段）增强型高速分组接入（HSPA+）本标准规定了引入高阶调制（下行64QAM、上行16QAM）、MIMO、CELLFACH下行增强、CPC、下行链路层二增强等HSPA增强技术，对2GHzWCDMA数字蜂窝移动通信网演进架构的无线接入子系统设备提出的一些功能要求、性能要求和接口要求等，以及对这些要求的测试方法和测试过程。本标准适用于2GHzWCDMA数字蜂窝移动通信网演进架构的无线接入子系统设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4943-2001信息技术设备的安全YD/T1595.2-2007：2GHzWCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第2部分：基站及其辅助设备
YD/T2349-20112GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第五阶段）增强型高速分组接入（HSPA+）
YD/T2350-20112GHzWCDMA数字蜂窝移动通信网无线接入子系统设备测试方法（第五阶段）增强型高速分组接入（HSPA+）
YD/T2351-20112GHzWCDMA数字蜂窝移动通信网Iub/lur接口技术要求和测试方法（第五阶段）增强型高速分组接入（HSPA+）
3缩略语
下列缩略语适用于本文件。
16QuadratureAmplitudeModulation64Quadrature Amplitude ModulationCommon Control Channel
CoreNetwork
Common Pilot Channel
Continuous connectivityforpacketdata usersChannel Quality Indicator
Dedicated Control Channel
Dedicated Channel
建筑321一标准查询下载网
16阶正交幅度调制
64阶正交幅度调制
公共控制信道
核心网络
公共导频信道
持续分组连接
信道质量指示
专用控制信道
专用信道
YD/T2413-2012

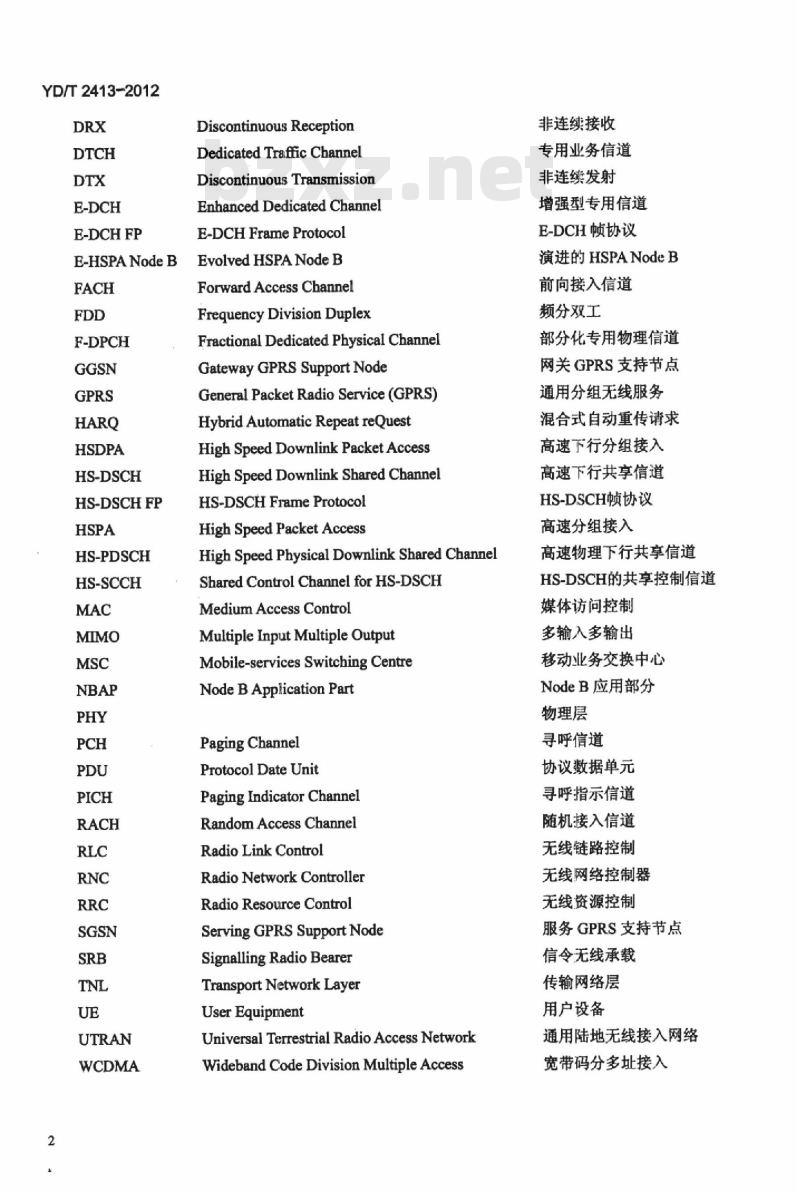

E-DCHFP
E-HSPA Node B
F-DPCH
HS-DSCH
HS-DSCHFP
HS-PDSCH
HS-SCCH
Discontinuous Reception
Dedicated Traffic Channel
Discontinuous Transmission
Enhanced Dedicated Channel
E-DCH Frame Protocol
Evolved HSPA Node B
Forward Access Channel
Frequency Division Duplex
Fractional Dedicated Physical ChannelGatewayGPRS Support Node
General Packet Radio Service (GPRS)Hybrid Autornatic Repeat reQuestHigh Speed Downlink Packet AccessHighSpeed Downlink Shared ChannelHS-DSCH Frame Protocol
High Speed Packet Access
High Speed Physical Downlink Shared ChannelShared Control Channel for HS-DSCHMedium Access Control
Multiple Input Multiple OutputMobile-services Switching CentreNode B Application Part
Paging Channel
Protocol Date Unit
Paging Indicator Channel
Random Access Channel
Radio Link Control
Radio Network Controller
Radio Resource Control
Serving GPRS Support Node
Signalling Radio Bearer
Transport Network Layer
User Equipment
Universal Terrestrial Radio Access NetworkWideband Code Division Multiple Access非连续接收
专用业务信道
非连续发射
增强型专用信道
E-DCH顿协议
演进的HSPANodeB
前向接入信道
频分双工
部分化专用物理信道
网关GPRS支持节点
通用分组无线服务
混合式自动重传请求
高速下行分组接入
高速下行共享信道
HS-DSCH顿协议
高速分组接入
高速物理下行共享信道
HS-DSCH的共享控制信道
媒体访问控制
多输入多输出
移动业务交换中心
NodeB应用部分
物理层
寻呼信道
协议数据单元
寻呼指示信道
随机接入信道
无线链路控制
无线网络控制器
无线资源控制
服务GPRS支持节点
信令无线承载
传输网络层
用户设备
通用陆地无线接入网络
宽带码分多址接入
4E-HSPANodeB设备技术要求
4.1概述
4.1.1无线接入网结构
YD/T2413-2012
演进架构的无线网络子系统是把RNC的功能实现到NodeB中，没有Iub接口。演进架构的无线网络子系统只有一个物理实体，即E-HSPANodeB。E-HSPANodeB之间为Iur接口，E-HSPANodeB和RNC之间为Iur接口。演进架构的无线网络子系统结构如图1所示。其中，C-Plane为接口的控制平面，U-Plane为接口的用户平面。
4.1.2协议结构
E-HSPANode B
E-HSPA Node B
(C-Plane)
(C-Phape)
(C-Plane)
(C-Plane)
(C-Plne)
(U-Plqne)
(C-Plane)
演进架构的无线网络子系统
(C-Plane)
(U-Plane)
演进架构的无线网络子系统具有和RNC+NodeB架构的无线网络子系统相同的协议结构。图2所示是配置有MAC-c/sh的HS-DSCH协议栈结构，图3所示是不配置MAC-c/sh的HS-DSCH协议栈结构，图4所示是CELLDCH状态下的E-DCH协议栈结构，图5所示是CELLFACH状态下传输CCCH时的E-DCH协议栈结构，图6所示是CELLFACH状态下传输DTCH/DCCH时的E-DCH协议栈结构。RLC
ha/MAC-
HS-DSCH
MAC-c/sh
HS-DSCH
E-HSPA Node B
HS-DSCH
图2HS-DSCH协议栈结构（配置MAC-c/sh）一标准查询下载网
建筑321-
HS-DSCH
E-HSPANodebZxz.net
B或RNC
YD/T2413-2012
DTCHDCCH
MAC-es/
MAC-is/
hs/MAC-
HS-DSCH
E-HSPANodeB
HS-DSCH
图3HS-DSCH协议结构（不配置MAC-c/sh）MAC-e/
E-DCHFP
E-HSPANodeB
图4E-DCH协议栈结构(CELL_DCH)CCCH
MAC-is/
MAC-is
EDCHFP
E-HSPANodeB
图5E-DCH协议栈结构(CELL_FACH状态下传输CCCH)Iur
DCCHDTCH
MAC-es
MAC-is
E-DCHFP
E-HSPANode
B或RNC
DTCH DCCH
MAC-is/
E-DCHFP
E-DCHFP
E-HSPANodeB
图6E-DCH协议栈结构(CELL_FACH状态下传输DTCH/DCCH)4.2E-HSAPNodeB功能要求
4.2.1下行链路64QAM调制
4.2.1.1对64QAM调制的配置
YD/T2413-2012
DCCHDTCH
MAC-is
E-DCHFP
E-HSPANode
B或RNC
E-HSPANodeB对下行链路64QAM的配置要求见YD/T2349-2011的第5.1.1小节，不包括与Iub接口相关的要求。
4.2.1.2移动性
E-HSPANodeB支持下行64QAM移动性的要求见YD/T2349-2011的第5.1.2小节，包括如下情形：E-HSPANodeB间和E-HSPANodeB内小区间。4.2.1.3物理层基本功能
物理层基本功能要求见YD/T2349-2011的第6.1.1小节。4.2.2上行链路16QAM调制
4.2.2.1概述
E-HSAPNodeB可选支持上行链路16QAM调制特性。4.2.2.2对16QAM调制的配重
E-HSPANodeB对上行链路16QAM配置的要求见YD/T2349-2011的第5.2.2小节，不包括与Iub接口相关的要求。
4.2.2.3移动性
E-HSPANodeB支持上行链路16QAM移动性的要求参见YD/T2349-2011的第5.2.3小节，包括如下情形：E-HSPANodeB间和E-HSPANodeB内小区间。4.2.2.4物理层基本功能
物理层基本功能要求见YD/T2349-2011的第6.2.2小节。4.2.3MIMO
4.2.3.1MIMO操作基本要求
E-HSPANodeB支持MIMO的要求见YD/T2349-2011的第5.3.1小节。4.2.3.2对MIMO的配重
建筑321——标准查询下载网
YD/T2413-2012
E-HSPANodeB对MIMO配置的要求见YD/T2349-2011的第5.3.2小节，不包括与Iub接口相关的要求。
4.2.3.3移动性
E-HSPANodeB支持MIMO移动性的要求见YD/T2349-2011的第5.3.3小节，包括如下情形：E-HSPANodeB间利E-HSPANodeB内小区间。4.2.4CPC
4.2.4.1CPC的基本要求
E-HSPANodeB支持CPC的要求见YD/T2349-2011的第5.4.1小节。4.2.4.2对CPC的配置
E-HSPANodeB对CPC配置的要求见YD/T2349-2011的第5.4.2小节，不包括与Iub接口相关的要求。4.2.4.3移动性
E-HSPANodeB支持CPC移动性的要求见YD/T2349-2011的第5.4.3小节，包括如下情形：E-HSPANodeB间科E-HSPANodeB内小区间。4.2.5CELL_FACH下行增强
4.2.5.1概述
E-HSPANodeB可选支持CELLFACH下行增强特性。4.2.5.2CELL_FACH下行增强的基本要求E-HSPANodeB对CELLFACH下行增强的基本要求见YD/T2349-2011的第5.5.2小节。4.2.5.3对CELL_FACH下行增强的配置E-HSPANodeB对CELL_FACH下行增强配置的要求见YD/T2349-2011的第5.5.3小节，不包括与Iub接口相关的要求。
4.2.5.4移动性
E-HSPANodeB支持CELLFACH下行增强移动性的要求见YD/T2349-2011的第5.5.4小节。4.2.5.5状态转换
E-HSPANodeB支持CELLFACH下行增强状态转换的要求见YD/T2349-2011的第5.5.5小节。4.2.6下行链路层二增强
4.2.6.1MAC层
E-HSPANodeB支持下行链路层二增强中对MAC层的要求见YD/T2349-2011的第5.6.1小节。4.2.6.2RLC层
E-HSPANodeB支持下行链路层二增强中对RLC层的要求见YD/T2349-2011的第5.6.2小节。4.2.6.3对层二增强技术的配置
E-HSPANodeB对下行链路层二增强配置的要求见YD/T2349-2011的第5.6.3小节，不包括与Iub接口相关的要求。
4.2.6.4移动性
E-HSPANodeB支持下行链路层二增强移动性的要求见YD/T2349-2011的第5.6.4小节，包括如下情形：E-HSPANodeB间和E-HSPANodeB内小区间。4.2.7F-DPCH的增强
YD/T2413-2012
E-HSPANodeB对F-DPCH的增强的要求见YD/T2349-2011的第5.7节，不包括与Iub接口相关的要求。
4.3性能
4.3.1HSDPA速率
E-HSPANodeB支持YD/T2349-2011的第7.1节中所列的18种HS-DSCH类型UE的接入。4.3.2E-DCH速率
E-HSPANodeB支持YD/T2349-2011的第7.2节中所列的7种E-DCH类型UE的接入。4.4业务
业务要求见YD/T2349-2011的第8章。4.5E-HSPANodeB设备性能
E-HSPANodeB设备性能见YD/T2349-2011的第9章和第10章。4.6接口要求
4.6.1概述
WCDMA演进架构的UTRAN网络标准接口主要包括Iu、Iur、Uu接口。WCDMA网络接口满足以下三个基本要求：
a）所有接口具有开放性：
b）无线网络层与传输层分离：
c）控制面和用户面分离。
4.6.2lu接口要求
Iu接口要求见YD/T2349-2011的第11.2节。4.6.3lur接口要求
Iur接口要求见YD/T2349-2011的第11.3节。4.6.4Uu接口要求
Uu接口要求见YD/T2349-2011的第11.5节。4.7操作维护(O&M)要求
操作维护要求见YD/T2349-2011的第12章。4.8同步要求
同步要求见YD/T2349-2011的第13章。4.9环境要求
环境要求见YD/T2349-2011的第14章。4.10电源和接地
电源和接地要求见YD/T2349-2011的第15章。4.11电磁兼容能力
电磁兼容能力应满足YD/T1595.2-2007的要求。4.12安全要求
由于E-HSPANodeB可能会被部署在不被信任的环境中，所以E-HSPANodeB面临更复杂的安全问题。因此与RNC相比，E-HSPANodeB应提供更为可靠的安全机制，现阶段的具体要求如下：7
建筑321---标准查询下载网
YD/T2413-2012
E-HSPANodeB和核心网之间的Iu接口可支持IPSec安全隧道机制。E-HSPANodeB和其他E-HSPANodeB之间的Iur接口可支持IPSec安全隧道机制。E-HSPANodeB和网管实体之间接口可支持采用IPSec安全隧道机制。E-HSPANodeB应具有硬件平台安全机制或物理安全机制或两者相结合。平台安全机制需要能够实现安全上下文（如CK/IK密钥）的安全存储/管理，在一个安全域内执行解密/加密功能，及安全启动操作等。
E-HSPANodeB可支持预共享密钥(PSK)或证书方式进行设备鉴权。E-HSPANodeB同时应满足GB4943-2001。5E-HSPANodeB设备测试方法
5.1概述
测试环境和测试仪表要求等见YD/T2350-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备测试方法（第五阶段）增强型高速分组接入（HSPA+）》的第4章。5.2基本功能测试
5.2.1下行链路64QAM调制
5.2.1.1基本功能
测试编号：5.2.1.1.1
测试项目：下行链路64QAM调制基本功能测试分项：HS-PDSCH启用64QAM调制测试条件：
1）E-HSPANodeB下建有HSPA小区CELL1，支持下行链路64QAM调制；2）UE驻留在CELL1，处于空闲模式；UE支持64QAM调制（UE的HS-DSCH接入类型为Category13、Category14或Category17、Category18）测试步骤：
步骤1：UE在CELL1建立起与PSCN间的数据连接，该连接下行建立在HS-DSCH信道上：该UE的服务HS-DSCH小区为CELL1：
步骤2：通过监测HS-SCCH携带的控制信息或通过矢量信号分析仪监测E-HSPANodeB发射信号的星座图等方式，检查HS-PDSCH是否激活了64QAM调制预期结果：
1）E-HSPANodeB通过Uu接口RRC信令将启用64QAM调制的指示（\DownlinkHS-PDSCHInformation”中“Downlink 64QAMconfigured”取值TRUE）告知UE：E-HSPANODEB并配置UE在MAC层使用MAC-ehs（如“RBmapping info”中包含“MAC-ehs”等）：E-HSPANODEB通过RRC配置UE使用可变大小的RLCPDU(\RLCinfo”中给出AMRLC采用“Flexitblesize\)：2）HS-PDSCH激活了64QAM调制
5.2.1.2移动性
5.2.1.2.1支持下行链路64QAM调制的同频小区间的移动性测试编号：5.2.1.2.1.1
测试项目：支持下行链路64QAM调制的同频小区间的移动性测试分项：同一E-HSPANodeB内不同小区间服务HS-DSCH小区的变更测试条件：
YD/T2413-2012
1）E-HSPANodeB下建有2个同频HSPA小区，分别是CELL1和CELL2，均支持下行链路64QAM调制：两小区互配为邻区：
2）UE驻留在CELL1，并处于空闲模式；UE的HS-DSCH接入类型为Category13、Category14或Category 17、Category 18:
3）UE在CELL1建立起与PSCN间的数据连接，该连接下行建立在HS-DSCH信道上：该UE的服务HS-DSCH小区为CELL1；通过调整CELL1和CELL2的发射功率，使CELL1和CELL2都在激活集中
测试步骤：
步骤1：调整CELL1和CELL2的发射功率，增加CELL2的发射功率，减少CELL1的发射功率；直到E-HSPANodeB决定启动服务HS-DSCH小区的变更：步骤2：E-HSPANodeB收到UE的测量报告后，决定进行服务HS-DSCH小区的变更；服务HS-DSCH小区由CELL1改变到CELL2，并保持激活集不变预期结果：
1）E-HSPANodeB收到来自UE的测量报告后，决定启动服务HS-DSCH小区的变更；2）Uu接口上服务HS-DSCH小区改变可由RadioBearer/TransportChannel/PhysicalChannelReconfiguration实现；
3）服务HS-DSCH小区改变前与改变后，HS-PDSCH均激活64QAM调制；4）在整个移动过程中，业务的传输应是连续的建筑321---标准查询下载网
