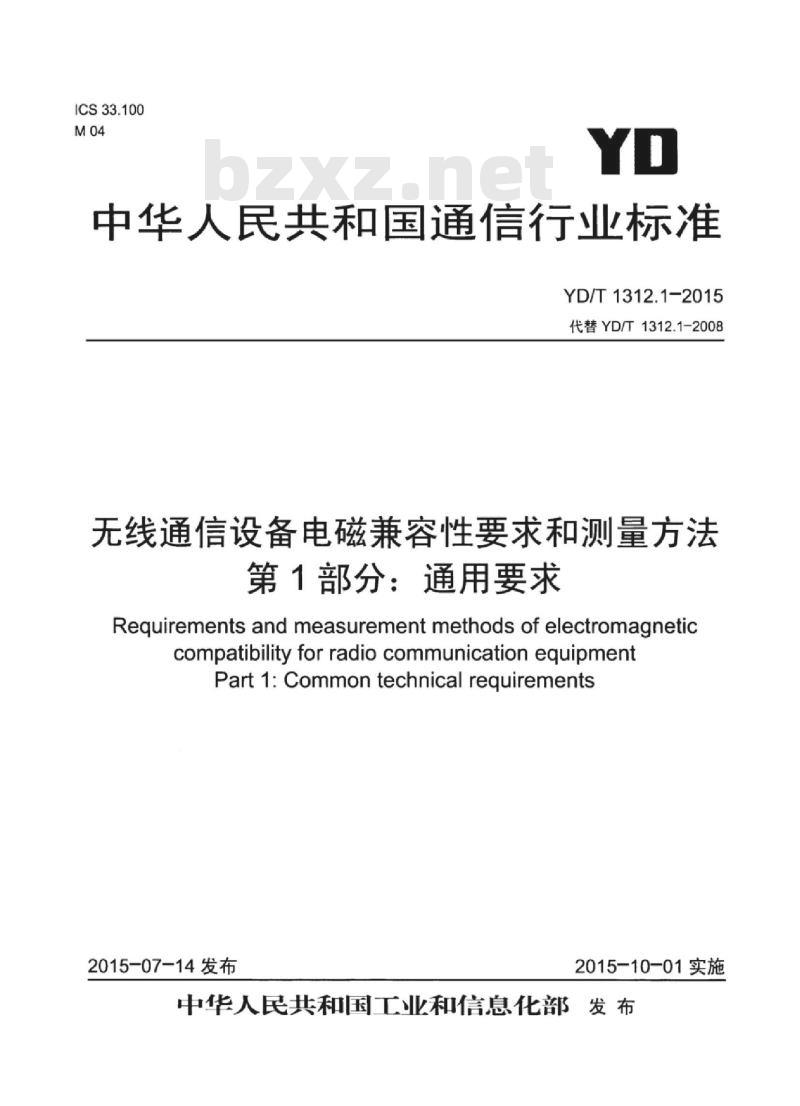

【YD通讯标准】 无线通信设备电磁兼容性要求和测量方法 第1部分:通用要求

ICS33.100
中华人民共和国通信行业标准
YD/T1312.1-2015
代替YD/T1312.1-2008
无线通信设备电磁兼容性要求和测量方法第1部分：通用要求
Requirements and measurement methods of electromagneticcompatibilityforradiocommunicationeguipmentPart1:Commontechnicalrequirements2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言

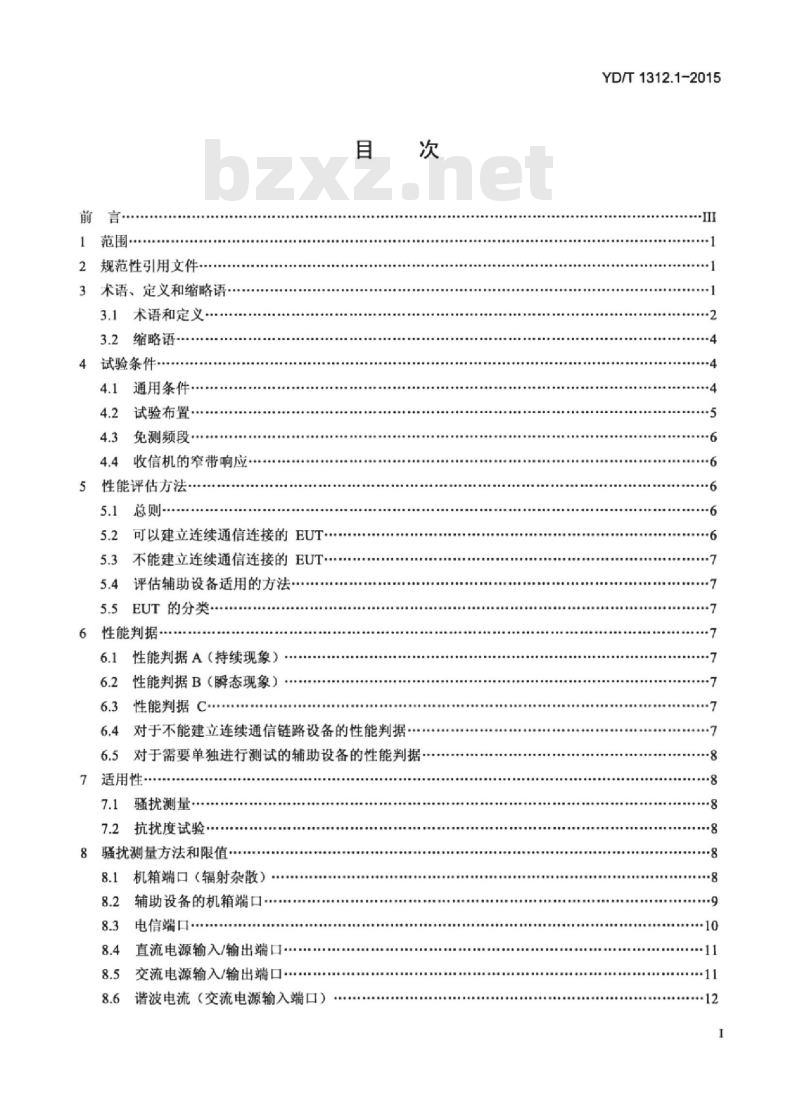

1范围·
2规范性引用文件·
3术语、定义和缩略语，
3.1术语和定义
3.2缩略语-
4试验条件
4.1通用条件
4.2试验布置
4.3免测频段·
4.4收信机的窄带响应…·
5性能评估方法·
5.2可以建立连续通信连接的EUT5.3不能建立连续通信连接的EUT.5.4评估辅助设备适用的方法
5.5EUT的分类
6性能判据·
性能判据A（持续现象）
性能判据B（瞬态现象）
性能判据C
6.4对于不能建立连续通信链路设备的性能判据·次
6.5对于需要单独进行测试的辅助设备的性能判据7适用性：
骚扰测量
7.2抗扰度试验
8骚扰测量方法和限值
8.1机箱端口（辐射杂散）...
8.2辅助设备的机箱端口.
电信端口
直流电源输入/输出端口·
交流电源输入/输出端口
谐波电流（交流电源输入端口)
YD/T1312.1-2015
YD/T1312.1-2015

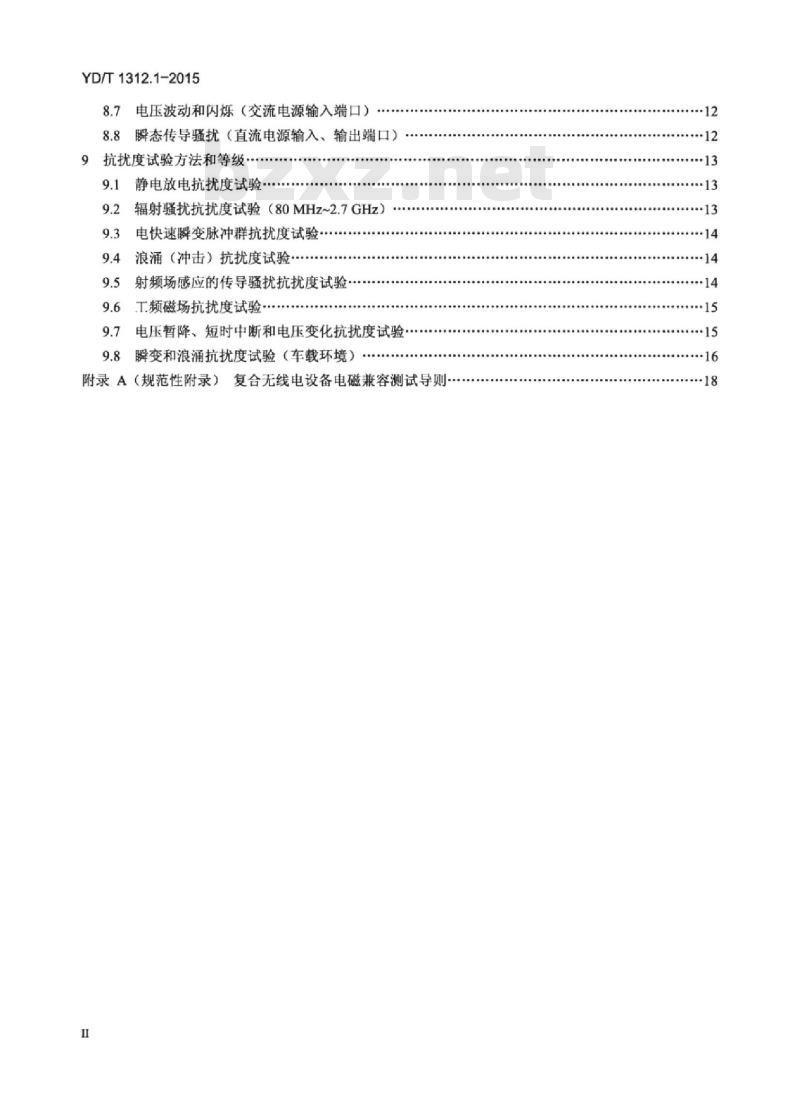

8.7电压波动和闪烁（交流电源输入端口）8.8瞬态传导骚扰（直流电源输入、输出端口）9抗扰度试验方法和等级
9.1静电放电抗扰度试验：
9.2辐射骚扰抗扰度试验（80MHz~2.7GHz）事
9.3电快速瞬变脉冲群抗扰度试验9.4浪涌（冲击）抗扰度试验
9.5射频场感应的传导骚扰抗扰度试验9.6工频磁场抗扰度试验
9.7电压暂降、短时中断和电压变化抗扰度试验..9.8瞬变和浪涌抗扰度试验（车载环境）附录A（规范性附录）复合无线电设备电磁兼容测试导则-12
iiKAoiKAca

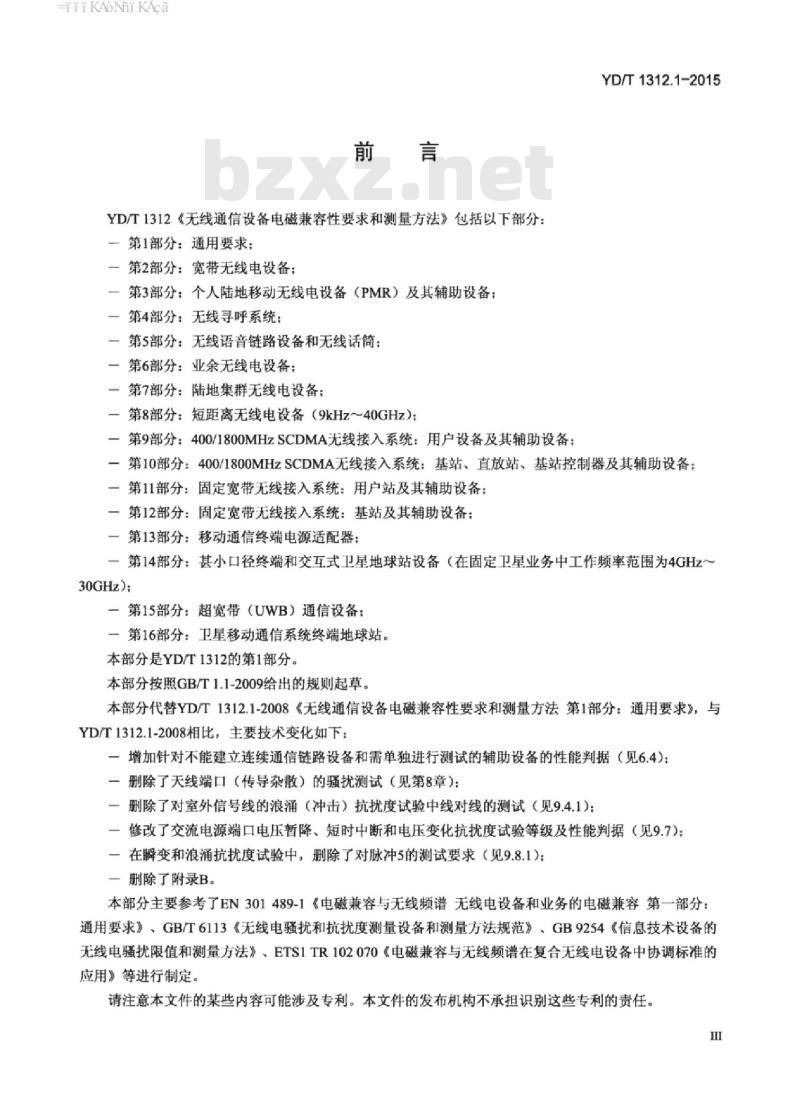

YD/T1312《无线通信设备电磁兼容性要求和测量方法》包括以下部分一第1部分：通用要求：
一第2部分：宽带无线电设备；
一第3部分：个人陆地移动无线电设备（PMR）及其辅助设备：一第4部分：无线寻呼系统：
一第5部分：无线语音链路设备和无线话简：一第6部分：业余无线电设备：
一第7部分：陆地集群无线电设备：一第8部分：短距离无线电设备（9kHz～40GHz）：一第9部分：400/1800MHzSCDMA无线接入系统：用户设备及其辅助设备：YD/T1312.1-2015
一第10部分：400/1800MHzSCDMA无线接入系统：基站、直放站、基站控制器及其辅助设备：一第11部分：固定宽带无线接入系统：用户站及其辅助设备：一第12部分：固定宽带无线接入系统：基站及其辅助设备：一第13部分：移动通信终端电源适配器：一第14部分：甚小口径终端和交互式卫星地球站设备（在固定卫星业务中工作频率范围为4GHz～30GHz)；
一第15部分：超宽带（UWB）通信设备：一第16部分：卫星移动通信系统终端地球站。本部分是YD/T1312的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替YD/T1312.1-2008《无线通信设备电磁兼容性要求和测量方法第1部分：通用要求》，与YD/T1312.1-2008相比，主要技术变化如下：一增加针对不能建立连续通信链路设备和需单独进行测试的辅助设备的性能判据（见6.4）：一删除了天线端口（传导杂散）的骚扰测试（见第8章）：一删除了对室外信号线的浪涌（冲击）抗扰度试验中线对线的测试（见9.4.1)：一修改了交流电源端口电压暂降、短时中断和电压变化抗扰度试验等级及性能判据（见9.7)：一在瞬变和浪涌抗扰度试验中，删除了对脉冲5的测试要求（见9.8.1)；一删除了附录B。
本部分主要参考了EN301489-1《电磁兼容与无线频谱无线电设备和业务的电磁兼容第一部分：通用要求》，GB/T6113《无线电骚扰和抗扰度测量设备和测量方法规范》GB9254《信息技术设备的无线电骚扰限值和测量方法》、ETS1TR102070《电磁兼容与无线频谱在复合无线电设备中协调标准的应用》等进行制定。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。I
iiiKAoNiKAca
YD/T1312.1-2015

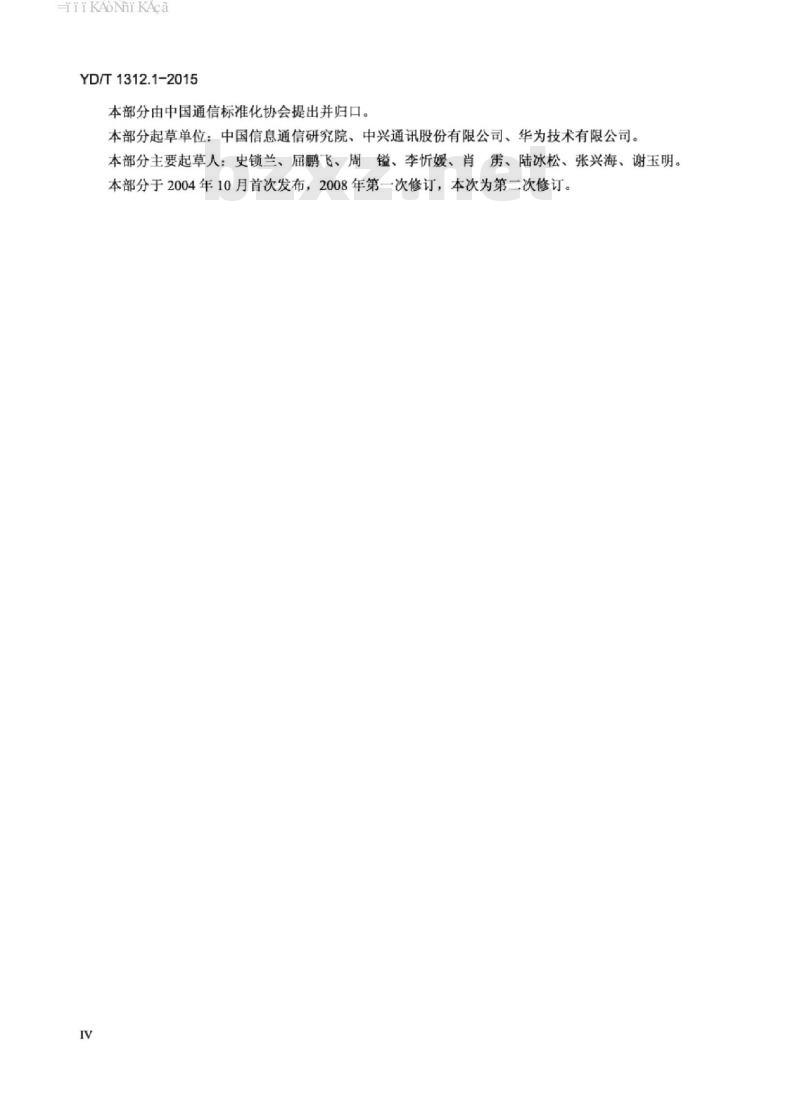

本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中兴通讯股份有限公司、华为技术有限公司。本部分主要起草人：史锁兰、屈鹏飞、周镒、李忻媛、肖雳、陆冰松、张兴海、谢玉明。本部分于2004年10月首次发布，2008年第一次修订，本次为第二次修订。IV
iiKAoiKAca
1范围
无线通信设备电磁兼容性要求和测量方法第1部分：通用要求
YD/T1312.1-2015
本部分规定了无线通信设备及其关联的辅助设备的电磁兼容性（EMC）限值、性能判据和测量方法等。
本部分适用于除广播接收机以外所有种类的无线通信设备。对于不适合在实验室环境下测试的特定产品（如大功率无线电发信机），可对设备进行现场测试。在这种情况下，如果没有适用的现场试验标准和方法，那么用于评估受试设备测量方法的基本原理和限值应与本部分的规定一致。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6113.101
GB/T6113.104-2008
GB/T6113.203-2008
GB9254
GB17625.1
GB17625.2
GB/Z17625.3
GB/Z17625.6
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.8
GB/T17626.11
GB/T17626.29
无线电骚扰和抗扰度测量设备和测试方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备
无线电骚扰和抗扰度测量设备和测量方法规范第1-4部分：无线电骚扰和抗扰度测量设备辅助设备辐射扰
无线电骚扰和抗扰度测量设备和测量方法规范第2-3部分：无线电骚扰和抗扰度测量方法辐射骚扰测量
信息技术设备的无线电骚扰限值和测量方法电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）电磁兼容限值对每相额定电流<16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化抗扰度试验
iiiKAoNiKAca
YD/T1312.1-2015
GB/T18655
GB/T21437.2
YD/T1483
3术语、定义和缩略语
3.1术语和定义
用手保护车载接收机的无线电扰特性的限值和测量方法道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导无线电设备杂散发射技术要求和量方法下列术语和定义适用于本文件。3.1.1
无线通信设备RadioCommunicationsEquipment包括一个或多个无线电发信机和/或收信机和/或固定使用、车载使用、便携使用的通信设备或其中的某部分。无线通信设备可以与辅助设备一起使用，但基本功能不依赖辅助设备完成。3.1.2
工作频率范围OperatingFrequencyRange无线通信设备占用的射频频段。3.1.3
电信中心TelecommunicationCenter具有以下特征的电磁环境：在区域内的供电采用-48V、-60V直流供电或者50Hz220/380V交流供电：应确保直流供电的负载很少开关：内部的交流电缆应同直流电缆和信号缆保持一定的距离以避免互耦合：直流电缆和信号线间不需要保护距离：应使用接地的金属电缆支架；应有一定的防静电措施，例如：采用防静电地板，制定操作和维护设备的导则（例如：使用静电手镯、静电防护鞋）：应与大功率广播发射机保持一定的距离；可以允许无线发射机的存在，但应采取相应的措施限制向空间发射电磁场：应限制无线移动设备在电信中心的使用。3.1.4
非电信中心OtherThanTelecommunicationCenterEUT不在电信中心内运行的地点。例如，在无保护措施的本地远端局站、商业区、办公室内，用户室内和街道等。
辅助设备AncillaryEquipment
与无线通信设备连接使用的设备，且同时满足下列条件：1）与无线通信设备相连，以提供额外的操作和/或控制特性。例如：把控制延伸到其他位置；2）独立于无线通信设备之外使用就不能提供单独的用户功能：3）所连接的无线通信设备在无此辅助设备时仍能进行发射和/或接收等预定的操作（即辅助设备不是主设备基本功能的子单元)。
试验辅助设备TestAncillaryEquipment为试验提供必需的数据和建立通信连接所需的基本设备和控制设备。3.1.7
基站设备BaseStationEquipment2
TiiKAoNiKAca
YD/T1312.1-2015
适用在固定位置的无线通信设备和或辅助设备。该类设备由交流电源网直接或间接供电（例如：通过AC/DC变换器或电源）或者由本地直流电源网延伸供电。3.1.8
机箱端口EnclosurePort
设备的物理边界，电磁场通过该边界辐射或照射。插件的物理边界由宿主单元定义。3.1.9
主机设备HostEquipment
不需要连接无线通信设备就可以完整运行功能的任何设备。无线通信设备只是提供额外功能。3.1.10
一体化天线设备IntegralAntennaEquipment该类无线通信设备的天线设计为不使用额外连接器与无线通信设备相连且天线是设备的一部分。一体化天线对于设备可以是内置的或外置的。对于这类设备，天线端口和机壳端口是等同的。3.1.11
非一体化天线设备Non-IntegralAntennaEquipment该类无线通信设备使用连接器或波导法兰盘直接与天线相连，或通过馈入器或波导与天线相连。对于这类设备，天线端口和机箱端口是分离的3.1.12
端口Port
指定设备（装置）与外部电磁环境之间的特定接口，如图1所示。主电源端口
直流电源端口
接地端口
电信端口TelecommunicationsPort设备直接与电信网络连接的端口。3.1.14
机箱端口
图1端口示例
复合无线电设备CombinedRadioEquipment符合以下两种情况定义的均可称为复合无线电设备。信号/控制端口
天线端口
电信端口
1）包含两个或多个无线电发射机和/或接收机的设备，这些无线电发射机和/或接收机采用不同的技术但是可以同时工作：
2）设备包含两种或者两种以上单独的产品功能，但是至少有一个功能是无线业务功能。3.1.15
Continuous Phenomena
持续现象（持续骚扰）
对某一特定设备造成的效应不能明确区别为一系列效应的骚扰。3
HiiKAoNiKAca
YD/T1312.1-2015
瞬态现象（瞬态骚扰）TransientPhenomena在两个相邻的稳定状态之间变化的物理现象或物理量，变化时间小于所关注的时间尺度。3.1.17
便携设备PortableEquipment
无线通信设备和/或其辅助设备由自身电池供电，设计目的是为了便携使用。3.1.18
主功能PrimaryFunction
制造商声称的复合无线电设备的最主要功能。3.1.19
主设备PrimaryEquipment
复合无线电设备中支持主功能的设备。3.2缩略语
下列缩略语适用于本文件：
4试验条件
1通用条件
Alternating Current
Amplitude Modulation
Direct Current
Electromagnetic CompatibilityEquipmentUnderTest
Internet Protocol
Line Impedance Stabilization NetworkPrivate AutomaticBranch exchangePersonal Digital Assistant
Radio Frequency
Radio Local Area Network
Wireless Local Area Network
幅度调制
电磁兼容性
受试设备
通用无线分组业务
全球移动通信系统
网络之间互联的协议
线路阻抗稳定网络
自动支路交换机
个人数字助理
无线局域网
无线局域网
EUT应在正常试验环境下进行试验，试验条件应记录在报告中。无论EUT是否需要特殊的软件或试验夹具用来连接到主机设备，试验布置都应尽可能的接近正常或典型的实际运行状态。
EUT的试验条件应尽可能地与实际的安装条件接近，布线应与实际过程相一致。如果EUT按制造商规定安装在支架内或机箱内，除非另有说明，EUT应安置在机箱内，并且所有的盖板及接线板应按照正常运行放置。
HiiKANiKAca
YD/T1312.1-2015
如果设备有大量的端口，应挑选足够数量的端口以确保能模拟实际情况且确保不同类型的端口都能被试验。
在正常工作下的端口将同辅助设备相连或通过电缆与模拟辅助设备的阻抗终端相连。RF输入和输出端口应被正确端接。
应采取措施避免抗扰度试验信号对测量设备和位于试验环境内/外的试验辅助设备（如：信号源、辅助设备等）的影响。应当采取措施避免试验环境内/外的辅助试验设备对试验结果产生影响。在试验中工作模式和配置应准确记录在试验报告中。4.2试验布置
4.2.1发信机输入端试验布置
通过内部或外部信号源产生的适当的正常调制信号进入发信机输入端。外部信号源应位于试验环境之外。
4.2.2发信机输出端试验布置
对于一体化天线设备，建立通信连接的有用信号应从设备传送至位于试验环境内的天线。产生试验有用信号的试验辅助设备应位于试验环境之外。如果建立通信连接的设备均是一体化天线设备，那么可以允许试验有用信号的试验设备位于试验环境之内。在这种情况下，将优先考虑将所有设备作为EUT而进行试验。如果上述条件均无法满足，应采用适当的措施（如屏蔽、滤波等）避免位于试验环境之内的设备对试验结果产生影响。
对于非一体化天线设备，建立通信连接的有用信号应使用适合的屏蔽电缆或波导从天线连接器引出。产生试验有用信号的试验辅助设备应位于试验环境之外。除非本标准的其他部分有特殊规定，发信机工作在EUT技术文件规定的最大发射功率。4.2.3收信机输入端试验布置
通过内部或外部信号源产生的适当的正常调制信号进入收信机输入端口。外部信号源应位于试验环境之外。
对于一体化天线设备，建立通信连接的有用信号应从设备传送至位于试验环境内的天线。此天线应当通过屏鼓电缆与外部信号源相连。对于非一体化天线设备，建立通信连接的有用信号应使用适合的屏蔽电缆或波导从天线连接器引出。产生试验有用信号的试验辅助设备应位于试验环境之外。除非本标准中的其他部分有特殊规定，在抗扰度试验中，提供通信链路的有用RF输入信号应处于该类设备性能标准所要求的最小电平以上40dB范围内。输入信号电平应记录在试验报告中。4.2.4收信机输出端试验布置
收信机的输出应按正常运行时连接至试验环境外的试验系统。应采取预防措施以减小对试验系统的影响。bzxZ.net
对于语音设备，收信机的语音输出应通过一非导电的声学管连接至位于测试环境外的音频分析仪或类似测量仪表。对于不能采用此方法的测试环境，可采用其他的方法将收信机的输出连接至音频分析仪或类似测量仪表。应采取预防措施以避免可能对测量设备产生的影响，对于非语音设备，收信机的输出信号应接至位于测试环境外的测量设备。如果收信机有收信机输出连接器，那么应采取与EUT的正常工作一样的方式连接线缆，将收信机的输出信号连接至位于测试环境外的测量设备。应采取预防措施以避免可能对测量设备产生的影响。5
YD/T1312.1-2015
系统布置的描述应记录在试验报告中。4.2.5收发信机联合试验布置
在抗扰度试验时，收信机和发信机允许同时位于试验环境内进行抗扰度试验。EUT和辅助设备应正常调制。试验系统应检测EUT的性能指标。4.3免测频段
免测频段是指不进行抗扰度试验的频段。免测频段适用于工作频率低于2.7GHz的无线设备，或工作频率在2.7GHz以上但是射频带宽延伸到2.7GHz以下的设备。除非本标准的其他部分有特殊规定，免测频段为射频发射频段的中心频率加减相应信道带宽。4.4收信机的窄带响应
收信机和收/发信机在离散频率试验过程中产生的窄带响应通过以下方法来判定：a）在抗扰度试验时，应监视其信号指标是否符合第6章的要求。窄带响应和宽带现象都可能引起信号指标的超差。在此情况下，需作进一步判断。b）应增加收信机中频滤波器6dB带宽2倍的频率值或是大于设备信道带宽的频率值进行测试：同样，减少相同的频率值再进行测试：如果收信机和第6章所述性能判据一致，则为窄带响应。c）如果收信机仍然不符合第6章中的性能判据，那么有可能是由另一个窄带响应而引起的。这时将频率值增加或减少为收信机中频滤波器6dB带宽2.5倍再进行测试。如果仍然不符合，则为宽带现象。设备有EMC问题，在本测试项自中失败。d）窄带响应应当忽略。
5性能评估方法
5.1总则
EUT的技术文件中的下列信息，必要时应记录在测试报告中：EMC测试中及测试后检查的EUT的主要功能：一一测试中使用的调制类型及特性（随机比特流，消息格式等）：一在测试中与无线电设备连接使用的辅助设备：一用来证实建立并保持通信连接的方法：一正常工作下的用户控制功能（包括音量控制等）、存储数据以及在抗扰度测试后这些功能或数据丢失与否的评估方法：
一端口的详细列表，以电源、通信、天线或信号控制来分类以及需要连接的缆线的长度。电源端口需进一步按交流或直流分类：一维护连接器和编程连接器的列表一第一级收信机解调器之前的中频滤波器6dB带宽：—EUT的工作频率范围；
一对非一体化天线设备，和它一起使用的由制造商提供的所有天线的详细说明：一在技术文件中规定的手动恢复正常工作的结构说明：一在测试中使用的EUT的软硬件版本；-EUT的使用环境。
5.2可以建立连续通信连接的EUT6
YD/T1312.1-2015
如果UT充许建立连续的通信连接，应采用第4章中要求的测试调制、测试布置等5.3不能建立连续通信连接的EUT如果EUT不允许建立连续的通信连接，或者单独测试辅助设备时，设备技术文件应规定测试方法来确定在测试中或测试后可接受的性能等级或性能降级。规定应包括：EUT的合格/不合格性能判据：
一观测EUT性能的方法。
在测试中或测试后进行的评估方法应当是简便的，但同时需证明EUT的主要功能仍正常。5.4评估辅助设备适用的方法
评估辅助设备时可采用以下几种方法：在设备技术文件中声明不与无线通信设备相连，单独进行抗扰度和辐射发射测量：或声明其符合其他EMC标准：
一或按照标准的适用条款，与无线通信设备相连完成测试，以证明其性能适用。5.5EUT的分类
在进行EMC试验时，将EUT分为以下3类：-固定设备（例如：基站）；
车载设备：
便携设备。
对于便携设备，或设备的组合，当声明可使用车载电池供电工作时，应额外考虑其为车载设备对于便携设备、移动设备或设备的组合，当声明可使用交/直流电源供电时，应额外考虑其为固定使用的设备。
另外，当EUT可以插入或集成在主机设备中使用时，也应满足本部分中的相关规定。6性能判据
6.1性能判据A（持续现象）
测试中，EUT应能保持正常工作，无功能丧失，性能不允许降级。测试中，EUT发信机在空闲状态时不应产生无意识的发射操作。测试后，运行状态没有改变，存储数据和用户程序功能没有丧失。测试中和测试后，通信链路能够保持。6.2性能判据B（瞬态现象）
测试中，性能可以充许降级，部分功能可以丧失，但实际的工作模式不充许改变；EUT发信机在空闲状态时不应产生无意识的发射操作。测试后，功能应自恢复，恢复后，性能保持EUT技术文件中规定的最低要求，EUT能正常运行存储数据和用户程序功能没有丧失。6.3性能判据C
测试中，性能可以允许降级，功能可以丧失；EUT发信机在空闲状态时不应产生无意识的发射操作。测试后，功能可以由操作者恢复，恢复后，性能没有降级，EUT能正常运行。6.4对于不能建立连续通信链路设备的性能判据6.1、6.2、6.3节的性能判据不适用于不能建立连续通信链路的设备，制造商应声明其产品在抗扰测试中或测试后可接受的性能水平或性能下降等级，并应在产品描述文件中详述其性能规格。设备制造商应分别提供如6.1、6.2、6.3节所示三个等级的性能判据。7
