【YD通讯标准】 800MHz/2GHz cdma2000 数字蜂窝移动通信网 演进的高速分组数据(eHRPD)设备测试方法 接入网

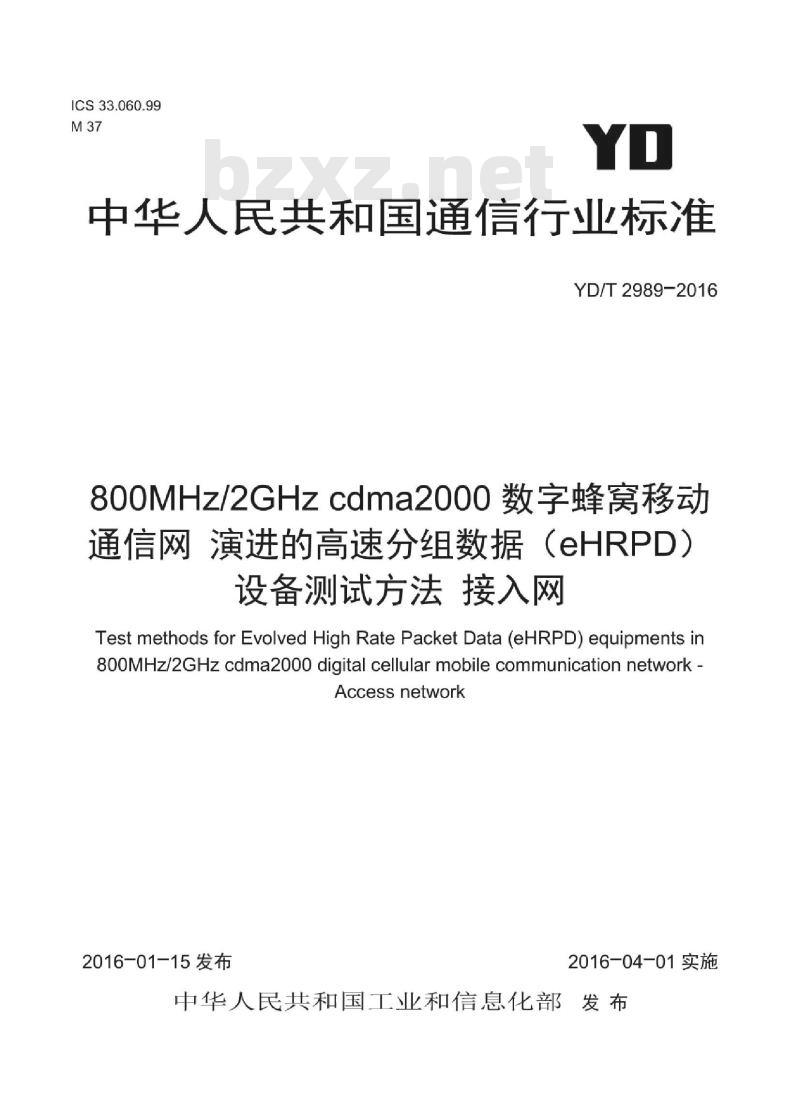

ICS33.060.99
中华人民共和宝玉通信行标准
YD/T2989-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入网
TestmethodsforEvolvedHighRatePacketData(eHRPD)equipmentsin800MHz/2GHzcdma2000digitalcellularmobilecommunicationnetworkAccessnetwork
2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前

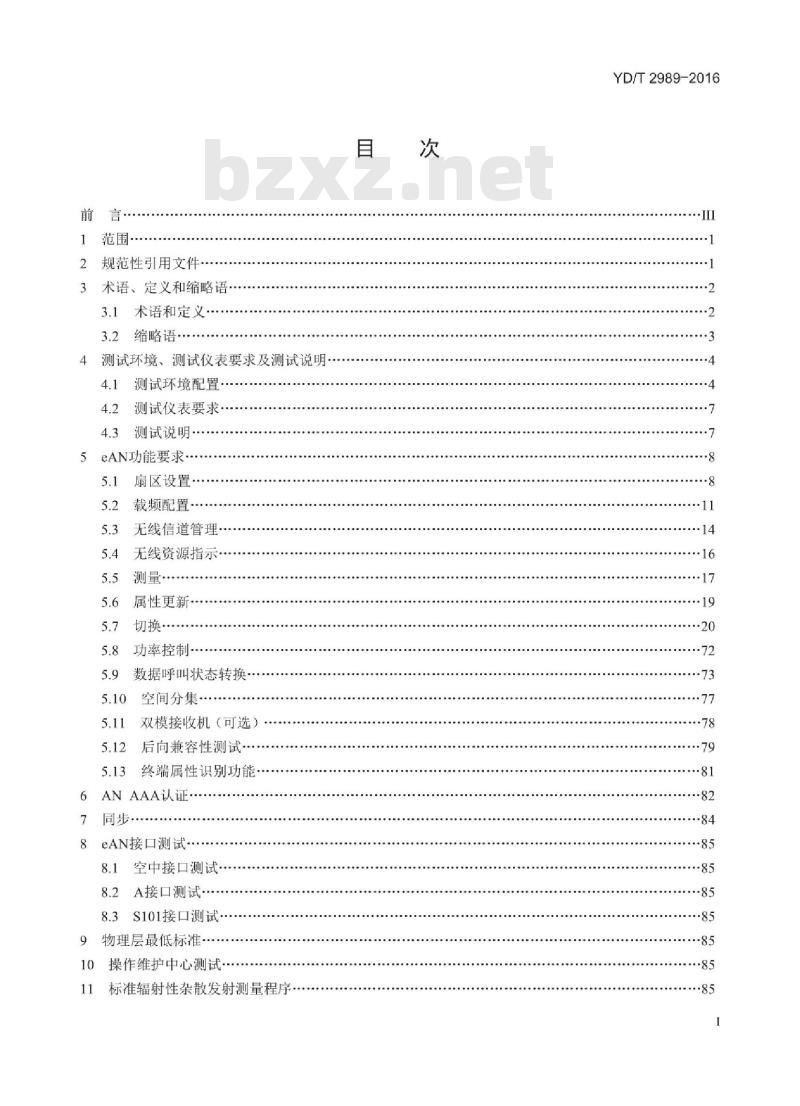

范围·
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义…
3.2缩略语
4测试环境、测试仪表要求及测试说明·测试环境配置·
4.2测试仪表要求
测试说明·
5eAN功能要求.
扇区设置·
载频配置·
无线信道管理
无线资源指示
测量·
属性更新
切换·
功率控制·
数据呼叫状态转换
空间分集·
双模接收机（可选）
后向兼容性测试
终端属性识别功能·
ANAAA认证
8eAN接口测试
空中接口测试
8.2A接口测试
8.3S101接口测试·
9物理层最低标准-
10操作维护中心测试
11标准辐射性杂散发射测量程序，目
YD/T2989-2016
YD/T2989-2016

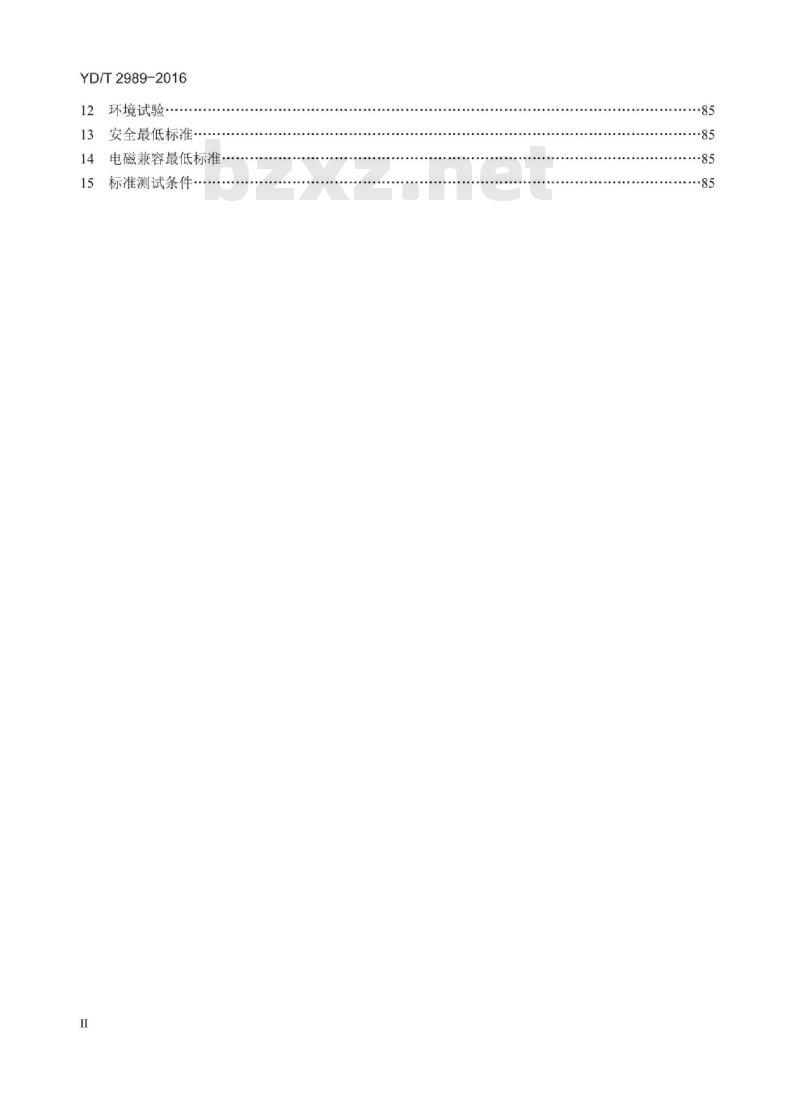

12环境试验
安全最低标准·
电磁兼容最低标准
15标准测试条件
HiiKAoNiKAca
YD/T2989-2016

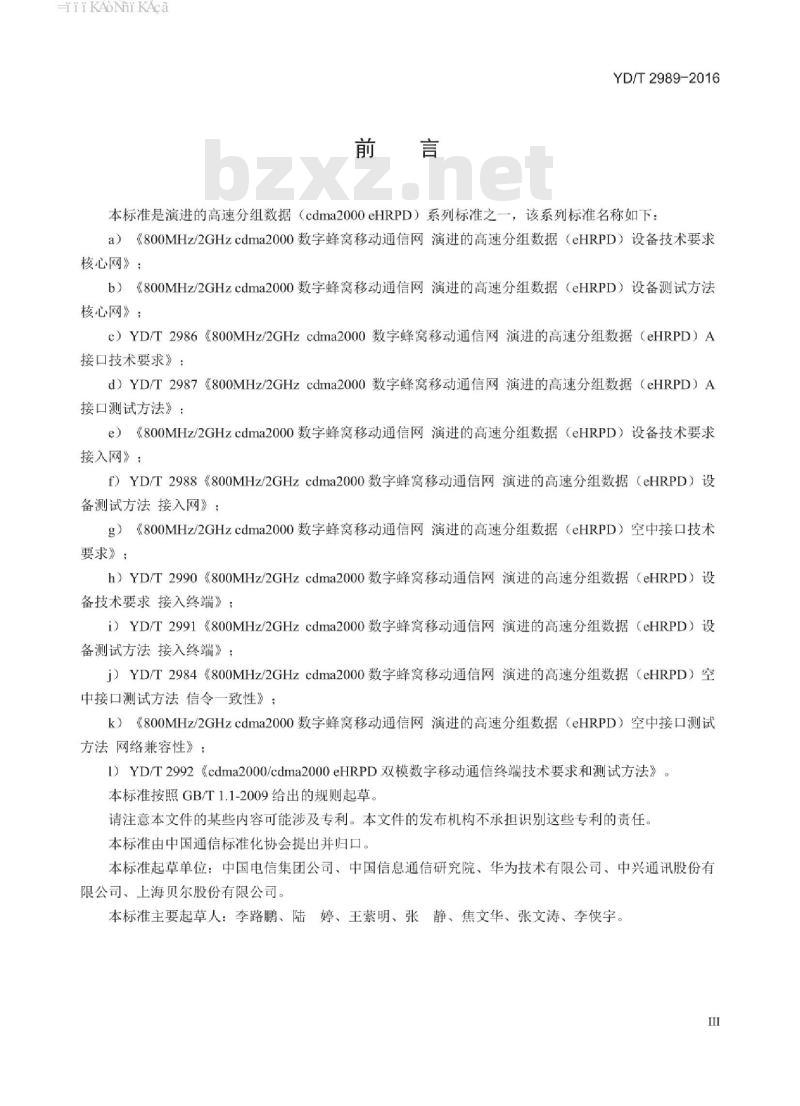

本标准是演进的高速分组数据（cdma2000eHRPD）系列标准之一，该系列标准名称如下：a）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求核心网》：
b）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法核心网》：
c）YD/T2986《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》；
d）YD/T2987《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口测试方法》：
e）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入网》：
f）YD/T2988《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入网》：
g）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》；
h）YD/T2990《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入终端》：wwW.bzxz.Net
i）YD/T2991《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入终端》：
j）YD/T2984《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法信令一致性》：k）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法网络兼容性》：
1）YD/T2992《cdma2000/cdma2000eHRPD双模数字移动通信终端技术要求和测试方法》。本标准按照GBT1.1-2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、中国信息通信研究院、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司。本标准主要起草人：李路鹏、陆婷、王蒙明、张静、焦文华、张文涛、李侠宇。II
HiiKAoNiKAca

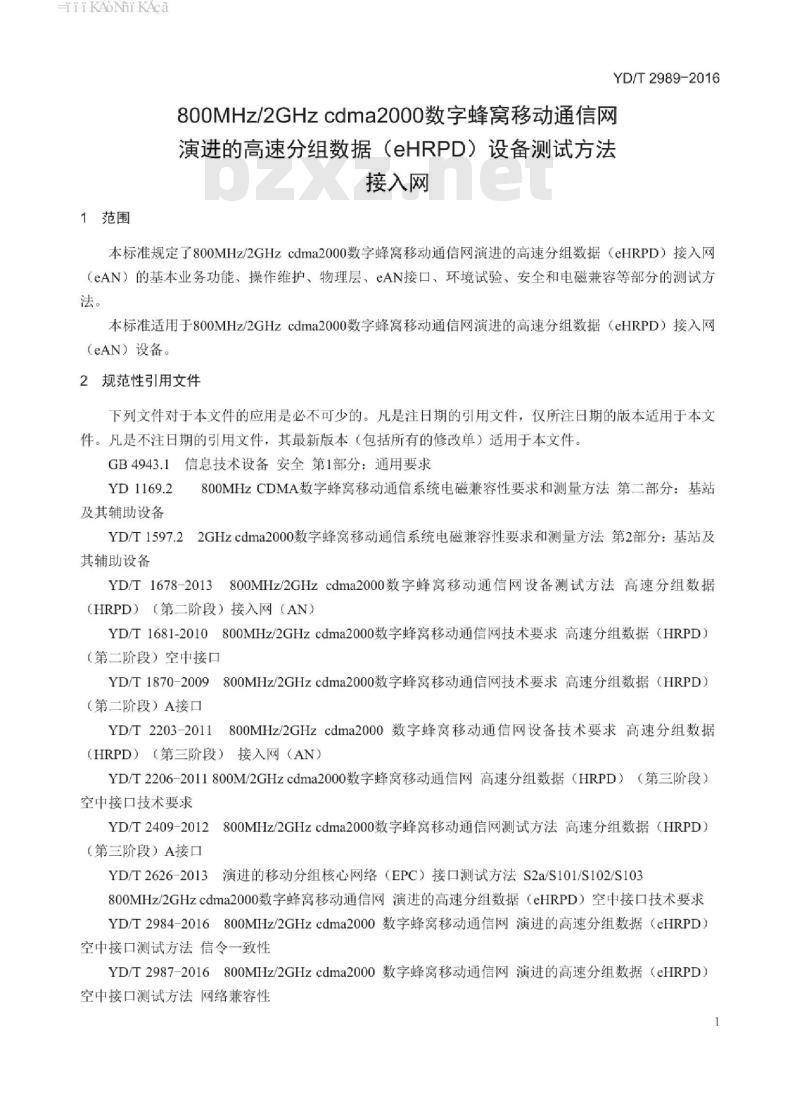

1范围
YD/T2989-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入网
本标准规定了800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）接入网（eAN）的基本业务功能、操作维护、物理层、eAN接口、环境试验、安全和电磁兼容等部分的测试方法。
本标准适用于800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）接入网（eAN）设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4943.1信息技术设备安全第1部分：通用要求YD 1169.2
及其辅助设备
800MHzCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第二部分：基站YD/T1597.22GHzcdma2000数字蜂窝移动通信系统电磁兼容性要求和测量方法第2部分：基站及其辅助设备
YD/T1678-2013800MHz/2GHzcdma2000数字蜂窝移动通信网设备测试方法高速分组数据（HRPD）（第二阶段）接入网（AN）YD/T1681-2010800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求高速分组数据（HRPD）（第二阶段）空中接口
YD/T1870-2009800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求高速分组数据（HRPD）（第二阶段）A接口
YD/T2203-2011800MHz/2GHzcdma2000数字蜂窝移动通信网设备技术要求高速分组数据（HRPD）（第三阶段）接入网（AN）YD/T2206-2011800M/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第三阶段）空中接口技术要求
YD/T2409-2012800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法高速分组数据（HRPD）（第三阶段）A接口
YD/T2626-2013演进的移动分组核心网络（EPC）接口测试方法S2a/S101/S102/S103800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求YD/T2984-2016800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法信令一致性
YD/T2987-2016800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法网络兼容性
HiiKAoNiKAca
YD/T2989-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口测试方法3GPP2C.S0029-Bcdma2000高速数据空中接口测试应用规范（TestApplicationSpecificationfoncdma20ooHighRatePacketDataAirInterface)3GPP2C.S0063-A_v2.0cdma2000高速分组补充业务（cdma2000HighRatePacketDataSupplementalServices,2007/04)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
cdma2000HRPD-B
cdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第三阶段）。简称HRPD-B。3.1.2
cdma2000 HRPD-A
cdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第二阶段）。简称HRPD-A。3.1.3
cdma2000HRPD-0
cdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第一阶段）。简称HRPD-03.1.4
除支持传统模式的AT功能外，还符合《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》中规定的终端。3.1.5
除支持cdma2000HRPD-BAN能力或cdma2000HRPD-AAN能力外，还支持本标准规定的功能的AN。不做特别说明时，eAN支持cdma2000HRPD-BAN的能力和/或cdma2000HRPD-AAN能力。空口支持cdma2000HRPD-B的eAN简称HRPD-BeAN，空支持cdma2000HRPD-A的eAN简称HRPD-AeAN。
非优化切换Non-OptimizedHandoff非优化切换指在源目接入网络间不使用隧道信令（例如S101信令），实现终端在E-UTRAN与cdma2000eHRPD间的切换过程。终端离开源接入网络无线环境，完成到目标接入网络的无线层附着，接着继续完成切换附着到原本通过源接入网络进行通信的分组数据网（PDN)。3.1.7
传统模式LegacyMode
终端和接入网工作时符合YD/T1681-2010或YD/T2206-2011规定的工作模式。3.1.8
传统模式切换HandoffofLegacyMode2
HiiKANiKAca
YD/T2989-2016
AT或eAT工作在传统模式时，按照YD/T1870-2009规定进行的休眠切换和激活切换。3.1.9
矩形切换RectangleHandoff
切换过程中激活集的每个子激活集中所含导频数相同。3.1.10
非矩形切换Non-RectangleHandoff切换过程中激活集的每个子激活集中所含导频数不相同。3.1.11
锁定模式LockedMode
在切换过程中DRCCover在每个子激活集中同时指向一个扇区的工作模式。3.1.12
非锁定模式Non-LockedMode
在切换过程中DRCCover在每个子激活集中可以指向不同扇区，也可指向同一扇区的工作模式。3.2缩略语
下列缩略语适用于本文件。
E-UTRAN
FMCTAP
GLONASS
Authentication,Authorization and AccountingAccess Network
Access Terminal
Base Station System Application PartBase Transceiver Station
Evolved Access Network
Evolved Access Terminal
Evolved Base Station Controllerratio of chip Energy to InterferenceEvolved HighRatePacket Data
EnhancedMultiFlowPacketApplicationEvolved Packet Core
Evolved Packet Control FunctionEvolved Universal Terrestrial Radio Access NetworkForward Enhanced Test Application ProtocolForward Link User SimulationForwardMultiCarrierTestApplicationProtocolForward Test Application ProtocolGlobal Navigation Satellite SystemGlobal Position System
High Rate Packet Data
HRPD Serving Gateway
Internet Protocol
认证授权和计费
接入网
接入终端
基站系统应用部分
基站收发信台
演进的接入网
演进的接入终端
演进的基站控制器
每码片能量/干扰功率谱密度
演进的高速分组数据
增强多流分组应用
演进的分组核心网
演进的分组控制功能
演进的通用陆地无线接入网
前向增强型测试应用协议
前向链路用户模拟
前向多载波测试应用协议
前向测试应用协议
全球导航卫星系统
全球定位系统
高速分组数据
HRPD服务网关
互联网协议
HiiKANiKAca
YD/T2989-2016
RMCTAP
Long Term Evolution
Mobility Management Entity
Multi-linkMulti-flowPacketApplicationMessage Transfer Part
Operation and Maintenance Center -RadioPacket Control Function
Packet Data Serving Node
Packet Data Network Gateway
Point-to-Point Protocol
Reverse Enhanced Test Application ProtocolReverse MultiCarrier Test Application ProtocolReceived Signal Strength IndicationReverse Test Application ProtocolSignaling Connection Control PartServing Gateway
Transceivers
测试环境、测试仪表要求及测试说明4
测试环境配置
长期演进
移动性管理实体
多链路多流分组应用
消息传送部分
无线侧的操作维护中心
分组控制功能
分组数据服务节点
分组数据网络网关
点对点协议
反向增强型测试应用协议
反向多载波测试应用协议
接收信号强度指示
反向测试应用协议
信令连接控制部分
服务网关
收发信机
HRPD-AeAN的测试环境配置示意如图1、图3、图4和图5所示。HRPD-BeAN的测试环境配置示意如图2、图3、图4和图5所示。
图1为HRPD-AeAN单独组网时的测试环境配置示意，需配置4个HRPD-ABTS、3个HRPD-AeBSC/ePCF、1个AN-AAA、2个HSGW/PDSN、1个P-GW、1个OMC-R、eAT数个、HRPD-A终端1个和HRPD-0终端1个。
HRPD-A
HRPD-A
HRPD-A
HRPD-0
HRPD-A
HRPD-A
HRPD-A
HRPD-A
HRPD-A
AN-AAA
/PDSN1
互联网
/PDSN2
图1HRPD-AeAN单独组网时测试环境配置示意HiiKANiKAca
YD/T2989-2016
图2为HRPD-BeAN单独组网时的测试环境配置示意，需配置4个HRPD-BBTS、3个HRPD-BeBSC/ePCF、1个AN-AAA、2个HSGW/PDSN、1个P-GW，1个OMC-R、eAT数个、HRPD-B终端1个、HRPD-A终端1个和HRPD-0终端1个。HRPD-B
HRPD-B
HRPD-BY
HRPD-A
终端+
HRPD-0
HRPD-B
HRPD-B
HRPD-B
HRPD-B
HRPD-B
HRPD-B
AN-AAA
/PDSN1
/PDSN2
图2HRPD-BeAN单独组网时测试环境配置示意图3为HRPDAN和HRPDeAN混合组网时的测试环境示意，当它用于HRPD-AeAN测试时，图中的HRPDAN和HRPDeAN即为HRPD-AAN和HRPD-AeAN；当它用于HRPD-BeAN测试时，图中的HRPDAN和HRPDeAN即为HRPD-BAN和HRPD-BeAN。OMC-R
AN-AAA
/PDSN1
图3HRPDeAN和HRPDAN混合组网时测试环境配置示意互联网
图4为HRPDeAN和E-UTRAN混合组网时的测试环境示意，当它用于HRPD-AeAN测试时，图中的HRPDeAN即为HRPD-AeAN；当它用于HRPD-BeAN测试时，图中的HRPDeAN即为HRPD-BeAN。5
iiikAoNikAca
YD/T2989-2016
LTE/eHRPD
双模终端
E-UTRAN
AN-AAA
/PDSN1
图4HRPDeAN和E-UTRAN混合组网时测试环境配置示意互联网
图5为HRPDeAN和cdma2000混合组网时的测试环境示意，当它用于HRPD-AeAN测试时，图中的HRPDeAN即为HRPD-AeAN；当它用于HRPD-BeAN测试时，图中的HRPDeAN即为HRPD-BeAN。OMC-R
cdma2000/
HRPD/eHRPD
cdma2000
AN-AAA
cdma2000
/PDSN1
互联网
图5HRPDeAN和cdma2000混合组网时测试环境配置示意图6为eHRPD-B和eHRPD-A混合组网时的测试环境示意。OMC-R
HRPD-B
终端业
HRPD-B
HRPD-A
HRPD-0
HRPD-A
HRPD-A
HRPD-A
HRPD-B
AN-AAA
HRPD-A
HRPD-A
互联网
/PDSN2
图6eHRPD-B/eHRPD-A混合组网时测试环境配置示意YD/T2989-2016
上述测试环境按以下要求进行配置。BTS1、BTS2、BTS3、BTS4分别配置为其标称支持的最大载频数、三个扇区。所有BTS都应放置在同一机房或临近机房内，各TRX功率调至最低，能够关闭功放时应关闭功放，天线以假负载替代或采用低增益的天线。通过调整假负载或天线的位置，使各小区形成连续覆盖。信令监测仪监测A接口上的信令流程。用于HRPD-AeAN测试的eHRPD测试终端和LTE/eHRPD双模测试终端应支持基于EMFPA的eHRPD功能。用于HRPD-BeAN测试的eHRPD测试终端和LTE/eHRPD双模测试终端应支持基于MMPA的eHRPD功能。
以上频率配置和扇区配置为基本配置，由于各测试项目的要求不同，在进行测试时具体配置会做相应的调整。
4.2测试仪表要求
4.2.1信令监测仪
信令监测仪可同时监测4条信令链路；具有七号信令MTP、SCCP、及BSSAP解码功能。4.2.2测试接入终端
测试接入终端可：
·测量和显示接入终端的发射功率、RSSI、Ec/lo：·连接计算机记录并显示接入终端发送和接收的信令序列。4.3测试说明
本标准中提及HRPD-A的测试项目仅用于HRPD-AeAN测试。本标准中提及HRPD-B的测试项目仅用于HRPD-BeAN测试。本标准中提及HRPDeAN的测试项目同时适用于HRPD-AeAN测试和HRPD-BeAN测试，当它用于HRPD-AeAN测试时，测试项目中的HRPDeAN即指HRPD-AeAN，测试项目中的eAT即指HRPD-AeAT当它用于HRPD-BeAN测试时，测试项目中的HRPDeAN即指HRPD-BeAN，测试项目中的eAT即指HRPD-BeAT。
除传统模式切换外，执行本标准中HRPD-A测试项目时要求：在会话协商阶段eAT在ATSupportedApplicationSubtypes属性中应包含值为OxFFFE的应用类型（AlternateEnhancedMulti-FlowPacketApplicationforeHRPD），且eAT在流层协议协商时不能提出协商值为OxFFFE的应用类型：同时，eAT与eAN应使用配置了EMFPA应用的eHRPD特性（personality），且应设置该应用的属性FlowoOFlowProtocolParametersFwd和属性FlowooFlowProtocolParametersRev值为Oxo7。除传统模式切换外，执行本标准中HRPD-B测试项目时要求：在会话协商阶段eAT在ATSupportecApplicationSubtypes属性中应包含值为OxFFFC的应用类型（AlternateMulti-LinkMulti-FlowPacket-Application），且eAT在流层协议协商时不能提出协商值为OxFFFC的应用类型：同时，eAT与eAN应使用配置了MMPA应用的eHRPD特性（personality），且应设置该应用的属性FlowooFlowProtocolParametersFwd和属性FlowooFlowProtocolParametersRev值为oxo7。7
YD/T2989-2016
5eAN功能要求
5.1扇区设置
5.1.1全向扇区设置
测试编号：5.1.1
测试项目：扇区设置
测试分项目：全向扇区设置
功能要求：
a）HRPDeAN应能支持全向扇区设置，每基站站址应能配置成1个扇区；b）每基站站址应能配置为其标称支持的最大载频数预置条件：
a）eAT为本地归属用户：
b）eAT为测试接入终端；
c）测试环境配置正常工作
测试方法：
a）通过操作维护中心将HRPDBTS1配置为1个扇区，最大载频数配置：b）eAT分别在扇区内各载频开机：c）eAT打通数据呼叫（例如向（从）服务器上载（下载）数据文件等操作）：d）数据呼叫结束后eAT在扇区内关机预期结果：
a）HRPDeAN能配置为其标称支持的最大载频数；b）接入终端正常工作，数据呼叫正常；c）从操作维护中心或eAT能够看到eAT在扇区各载频进行数据呼叫
