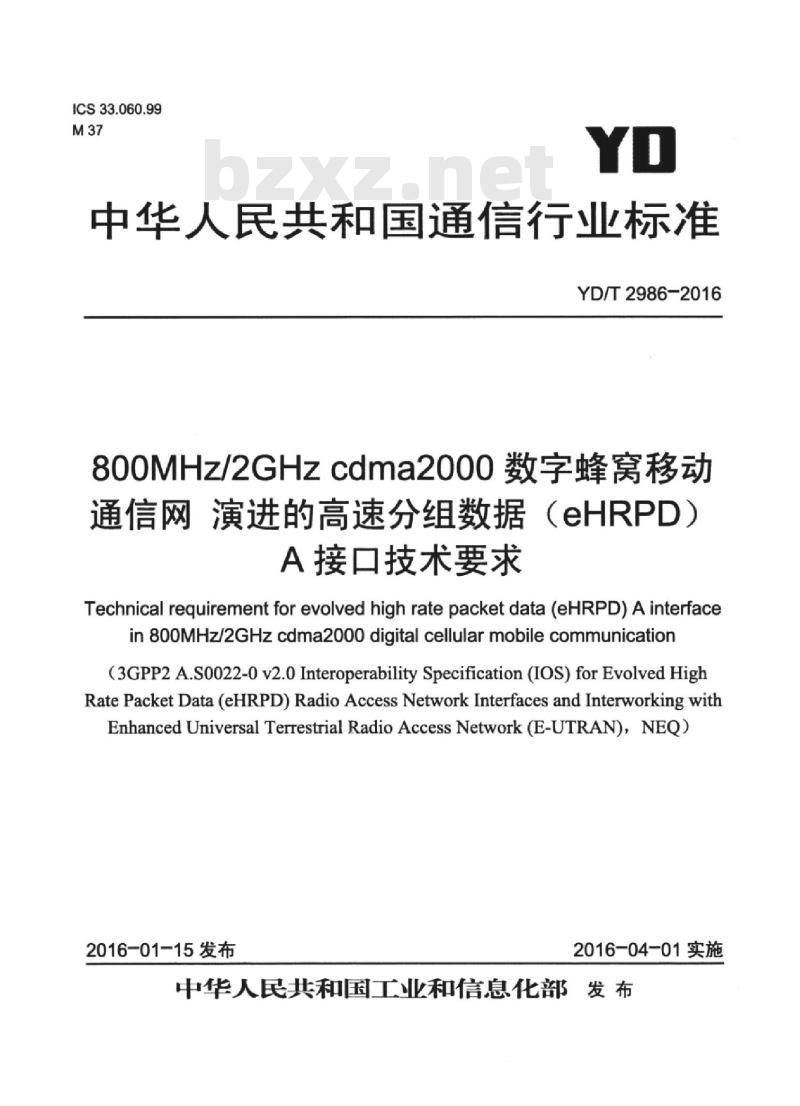

【YD通讯标准】 800MHz/2GHz cdma2000 数字蜂窝移动通信网 演进的高速分组数据(eHRPD)A接口技术要求

ICS33.060.99
中华人民共和国通信行业标准
YD/T2986-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求
Technical requirementfor evolved high rate packet data (eHRPD) A interfacein800oMHz/2GHzcdma2000digitalcellularmobilecommunication(3GPP2A.S0022-0v2.0InteroperabilitySpecification(IOS)forEvolvedHighRatePacketData(eHRPD)Radio Access NetworkInterfaces and InterworkingwithEnhancedUniversalTerrestrialRadioAccessNetwork(E-UTRAN),NEO)2016-01-15发布
2016-04-01实施

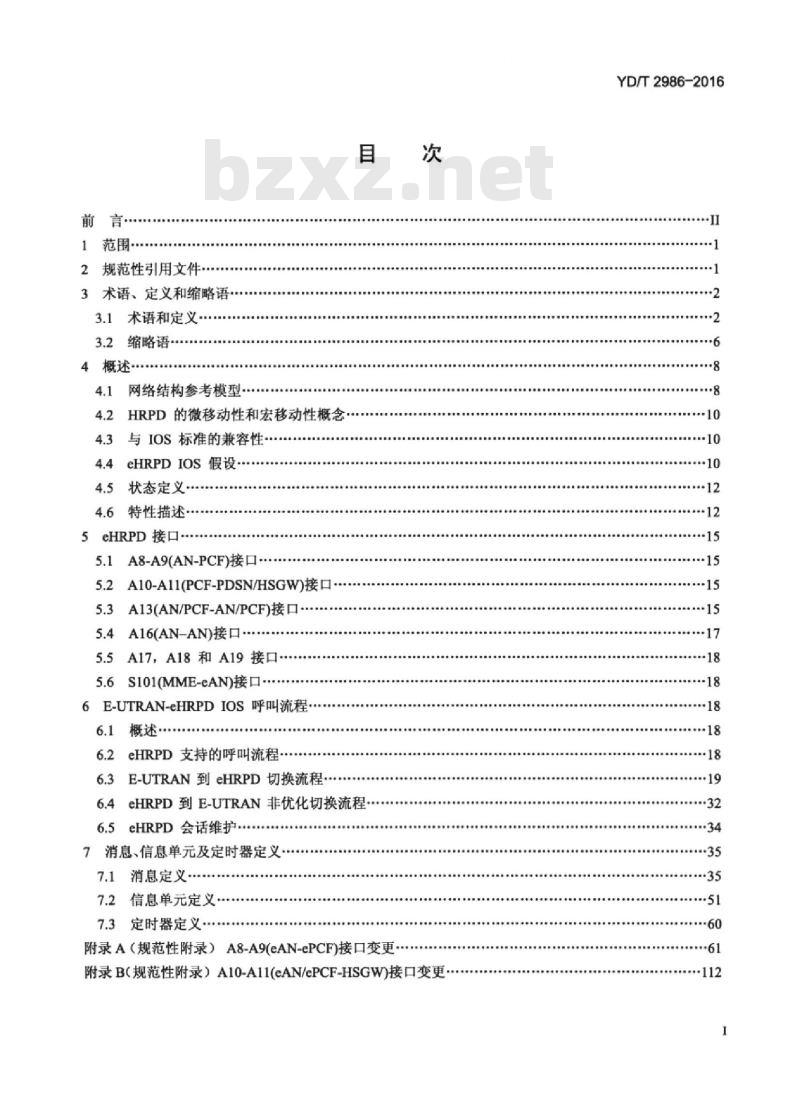

中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义·
3.2缩略语·
4概述
4.1网络结构参考模型
HRPD的微移动性和宏移动性概念...4.2
4.3与IOS标准的兼容性
4.4eHRPDIOS假设.
状态定义·
特性描述·
5eHRPD接口.
5.1A8-A9(AN-PCF)接口-
5.2A10-A11(PCF-PDSN/HSGW)接口5.3A13(AN/PCF-AN/PCF)接口
5.4A16(AN-AN)接.
5.5A17，A18和A19接口
5.6S101(MME-eAN)接口
6E-UTRAN-eHRPDIOS呼叫流程..
6.1概述
6.2eHRPD支持的呼叫流程
6.3E-UTRAN到eHRPD切换流程
6.4eHRPD到E-UTRAN非优化切换流程·6.5eHRPD会话维护
7消息、信息单元及定时器定义…7.1消息定义·
7.2信息单元定义·
7.3定时器定义
附录A（规范性附录）A8-A9(eAN-ePCF)接口变更-次
附录BC规范性附录）A10-A11(eAN/ePCF-HSGW)接口变更YD/T2986-2016
YD/T2986-2016

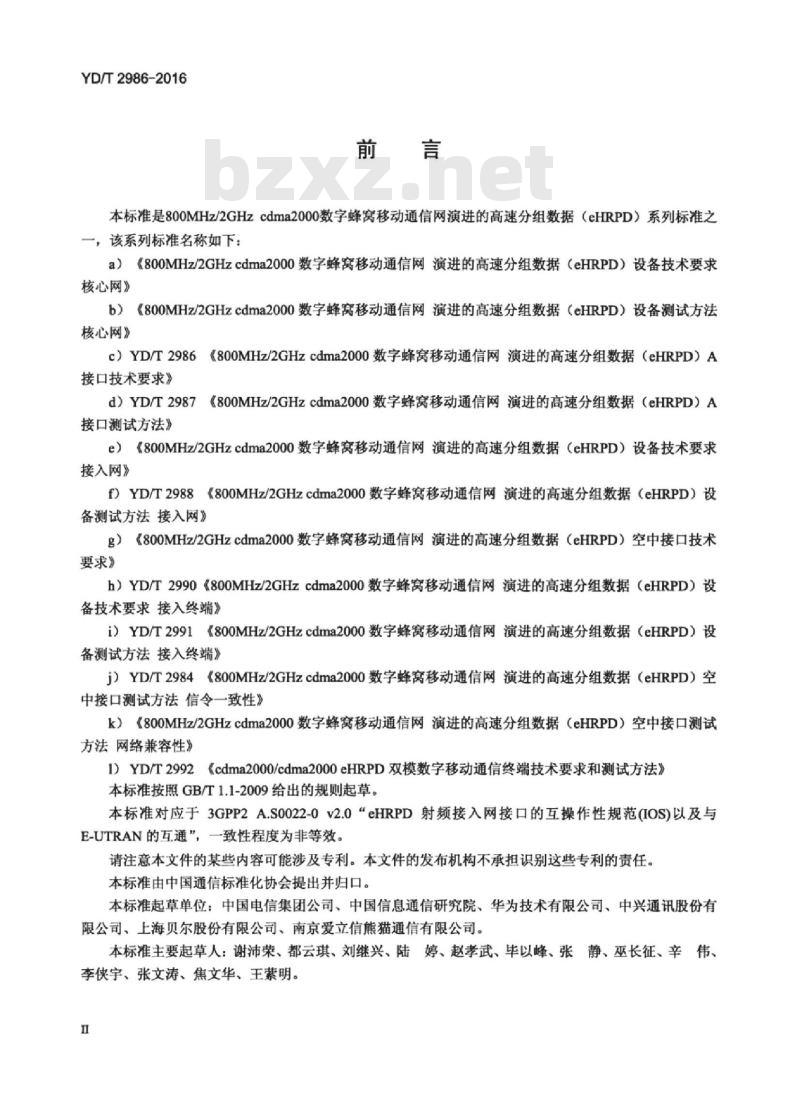

本标准是800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）系列标准之，该系列标准名称如下：
a）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求核心网》
b）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法核心网》
c）YD/T2986《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》
《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）Ad）YD/T2987
接口测试方法》
e）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入网》
f）YD/T2988《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入网》
g）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》
h）YD/T2990《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入终端》
i）YD/T2991《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入终端》
j）YD/T2984《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法信令一致性》
k）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法网络兼容性》
1）YD/T2992《cdma2000/cdma2000eHRPD双模数字移动通信终端技术要求和测试方法》本标准按照GB/T1.1-2009给出的规则起草。本标准对应于3GPP2A.S0022-0V2.0“eHRPD射频接入网接口的互操作性规范(IOS)以及与E-UTRAN的互通”，一致性程度为非等效。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、中国信息通信研究院、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司、南京爱立信熊猫通信有限公司。本标准主要起草人：谢沛荣、都云琪、刘继兴、陆婷、赵孝武、毕以峰、张静、巫长征、辛伟、李侠宇。张文涛、焦文华、王蒙明。HiiKANiKAca

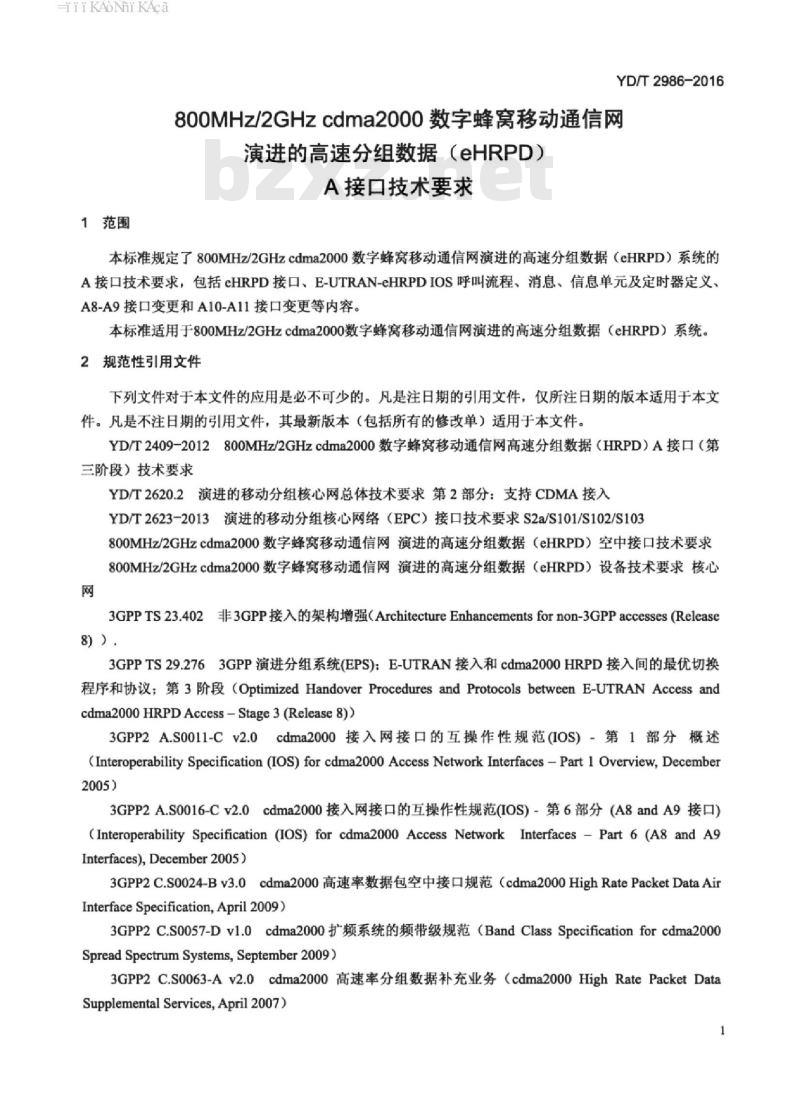

1范围
YD/T2986-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）
A接口技术要求
本标准规定了800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）系统的A接口技术要求，包括eHRPD接口、E-UTRAN-eHRPDIOS呼叫流程、消息、信息单元及定时器定义A8-A9接口变更和A10-A11接口变更等内容。本标准适用于800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2409-2012800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）A接口（第三阶段）技术要求
YD/T2620.2演进的移动分组核心网总体技术要求第2部分：支持CDMA接入YD/T2623-2013演进的移动分组核心网络（EPC）接口技术要求S2a/S101/S102/S103800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求核心网
3GPPTS23.402非3GPP接入的架构增强（ArchitectureEnhancementsfornon-3GPPaccesses(Release8)）
3GPPTS29.2763GPP演进分组系统(EPS)：E-UTRAN接入和cdma2000HRPD接入间的最优切换程序和协议；第3阶段（OptimizedHandoverProceduresandProtocolsbetweenE-UTRANAccessandcdma2000HRPDAccess-Stage3(Release8))3GPP2A.S0011-Cv2.0cdma2000接入网接口的互操作性规范(IOS）－第1部分概述(Interoperability Specification (IoS)for cdma2000 Access Network Interfaces -Part 1Overview, December2005)
3GPP2A.S0016-Cv2.0cdma2000接入网接口的互操作性规范(IOS）-第6部分（A8andA9接口）(Interoperability Specification (IOS)for cdma2000 Access Network Interfaces-Part 6 (A8 and A9Interfaces),December2005)
3GPP2C.S0024-Bv3.0cdma2000高速率数据包空中接口规范（cdma2000HighRatePacketDataAinInterface Specification,April 2009)3GPP2C.S0057-Dvl.0cdma2000扩频系统的频带级规范（BandClassSpecificationforcdma2000SpreadSpectrumSystems,September2009）3GPP2C.S0063-Av2.0cdma2000高速率分组数据补充业务（cdma2000HighRatePacketDataSupplementalServices,April2007)1
HiiKAoNiKAcabzxz.net
YD/T2986-2016

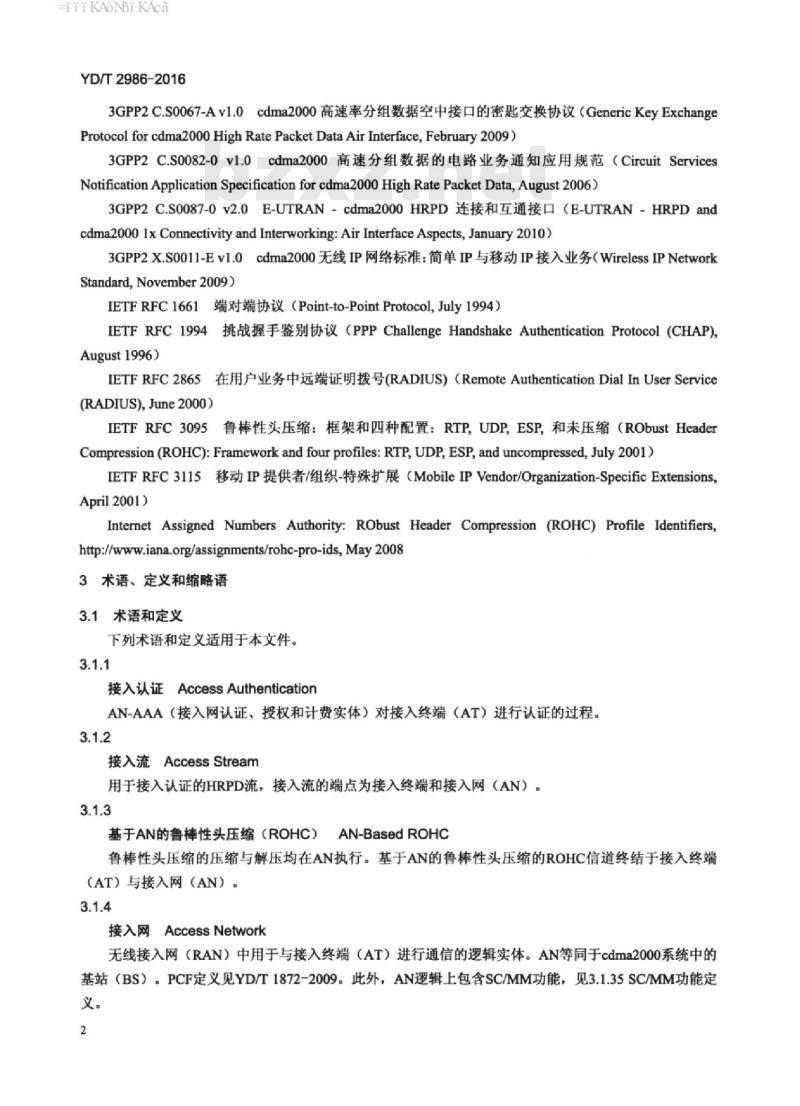

3GPP2C.S0067-Av1.0cdma2000高速率分组数据空中接口的密匙交换协议（GenericKeyExchangeProtocol for cdma2000 High Rate Packet Data Air Interface,February2009)3GPP2C.S0082-0v1.0cdma2000高速分组数据的电路业务通知应用规范（CircuitServicesNotificationApplication Specification for cdma2000HighRate PacketData,August2006)3GPP2C.S0087-0v2.0E-UTRAN-cdma2000HRPD连接和互通接（E-UTRAN-HRPDandcdma2000 1x Connectivity and Interworking: Air Interface Aspects, January 2010)3GPP2X.S0011-Ev1.0cdma2000无线IP网络标准：简单IP与移动IP接入业务（WirelessIPNetworkStandard, November 2009)
IETFRFC1661端对端协议（Point-to-PointProtocol,July1994）IETFRFC1994挑战握手鉴别协议（PPPChallengeHandshakeAuthenticationProtocol（CHAP)August1996)
IETFRFC2865在用户业务中远端证明拨号（(RADIUS）（RemoteAuthenticationDialInUserService(RADIUS),June2000)
IETFRFC3095鲁棒性头压缩：框架和四种配置：RTP，UDP，ESP，和未压缩（RObustHeaderCompression (ROHC): Framework and four profiles: RTP, UDP, ESP, and uncompressed, July 2001)IETFRFC3115移动IP提供者/组织-特殊扩展（MobileIPVendor/Organization-SpecificExtensionsApril2001)
Internet Assigned Numbers Authority: RObust Header Compression (ROHC) Profile Identifiershttp://iana.org/assignments/rohc-pro-ids,May20083术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
接入认证AccessAuthenticationAN-AAA（接入网认证、授权和计费实体）对接入终端（AT）进行认证的过程。3.1.2
接入流AccessStream
用于接入认证的HRPD流，接入流的端点为接入终端和接入网（AN）。3.1.3
基于AN的鲁棒性头压缩（ROHC）AN-BasedROHC
鲁棒性头压缩的压缩与解压均在AN执行。基于AN的鲁棒性头压缩的ROHC信道终结于接入终端（AT）与接入网（AN）。
接入网AccessNetwork
无线接入网（RAN）中用于与接入终端（AT）进行通信的逻辑实体。AN等同于cdma2000系统中的基站（BS）。PCF定义见YD/T1872-2009。此外，AN逻辑上包含SC/MM功能，见3.1.35SC/MM功能定义。
HiiKAoiKAca
接入终端AccessTerminal
YD/T2986-2016
为用户提供数据连接的设备。接入终端可以与计算设备如个人电脑连接，或者作为一个独立的数据设备，如PDA（personaldigitalassistant）。接入终端等同于cdma2000系统中的移动台。3.1.6
接入网AAAAN-AAA
为RAN执行接入认证、授权功能的实体。3.1.7
连接状态会话迁移ConnectedStateSessionTransfer接入终端（AT）从一个接入网迁移至另一个接入网（AN）的过程。连接状态会话迁移可以无交又间接支持（如硬切换）或有交叉连接支持。3.1.8
连接Connection
一个空中接口连接或者RAN中的个信令或用户业务连接。空中接口连接指空中链路的一种特殊状态，在此状态下，接入终端被指配了一个前向业务信道，一个反向业务信道及其相应的媒体接入控制（MAC）信道。一个HRPD会话期间，AT和AN可以多次打开和关闭一个连接。一个信令或者用户业务连接指RAN中两个节点或者RAN中的一个节点与RAN以外的一个网络节点之间共享的一种特殊状态。例如，用于用户数据传送的A8和A10连接。3.1.9
演进的高速分组数据eHRPD
支持传统模式与演进模式的无线接入网络一包含演进的接入网络（eAN）与演进分组控制功能(ePCF）。
演进的分组核心网EPC
第四代移动通信网的核心网络，包含分组数据网络网关（PGW）与3GPP定义的其他实体。HRPD服务网关连接eHRPD接入网与EPC。3.1.11
演进的分组系统EPS
包含E-UTRAN与EPC的第四代移动通信系统。3.1.12
流IDflowID
一个标识符，等同于预留标签。3.1.13
前向鲁棒性头压缩信道ForwardROHCChannel为RAN执行接入认证、授权功能的实体。3.1.14
GrantedQoSSubBLOB
授权的QoS子块
HiiKAoNiKAca
YD/T2986-2016
指定IP流认可的QoS。参见《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求核心网》与《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》。3.1.15
硬切换HardHandoff
切换时业务信道会短暂断开的切换。接入终端在非相邻激活集间切换或异频切换时会发生硬切换。3.1.16
高速分组数据HRPD
传统的HRPD系统，也指HRPD传统操作模式。参见YD/T2206-2011。3.1.17
HRPD分组区域HRPDPacketZone
由一个HRPDPCF提供服务的区域
HRPD会话HRPDSession
AT和AN间共享的一种状态。这种状态存储了AT和AN之间协商好的用于通信的协议及其协议配置。只有开启一个会话，AT才能与AN进行通信。传统模式下的HRPD会话参见YD/T2206-2011，演进模式下的HRPD会话参见《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》。
注：即使HRPD会话已经建立，A10/A11连接也有可能未建立。3.1.19
混合MS/AT
既能在cdma2000系统上操作又能在cdma2000HRPD系统上进行操作的一种设备。3.1.20
IP流IPFlow
由一对源和目标的IP地址以及端口号标识的单向承载业务流。3.1.21
链路流linkFlow
空中接口的单向数据流。参见3.1.32RLP流。3.1.22
分组控制功能PCF
无线接入网中的实体，用于管理AN与PDSN之间数据的分程传递。3.1.23
分组数据交换网络PDSN
用于发送AT始发或者终呼的分组数据业务的实体。PDSN能够建立、保持以及终止与AT的链路层会话。
分组数据会话PacketDataSession4
TiiKAoiKAca
YD/T2986-2016
移动用户应用分组数据业务的实例。当用户发起分组数据业务时，分组数据会话开始。当用户或者网络终止分组数据业务时分组数据会话结束。在一个特定的分组数据会话期间，用户可以改变位置但是IP地址保持不变。
基于PDSN的鲁棒性头压缩PDSN-BaSedROHC鲁棒性头压缩的压缩与解压操作均在PDSN执行。基于PDSN的鲁棒性头压缩的ROHC信道终结于接入终端（AT）与PDSN。
QoS子块QoSSubBLOB
包含QoS属性集或者QoS特征ID的对象，具体格式参见《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求核心网》。3.1.27
只FlowProfilelD
流特征标识
标识应用数据流的业务需求的标识符。见3GPP2C.R1001-E。3.1.28
无线接入网RadioAccessNetwork为分组交换数据网（一般为Intermet）与AT之间提供数据连接的网络实体。RAN可以分为以下逻辑实体：AN、AN-AAA以及PCF。这些逻辑实体间的接口、PCF与PDSN间的接口以及AN与MSC之间的接口作为RAN的一部分，见4.1.1节。3.1.29
请求的QoS子块RequestedQoSSubBLOB该QoSSubBLOB包含MS/AT所请求的一个指定IP流的QoS。参见《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求核心网》和《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》。3.1.30
预留Reservation
传送IP流所需要的空中接口资源。参见《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》与3GPP2C.S0063。3.1.31
预留标签ReservationLabel
和方向结合，唯一标识一个移动台的预留（Reservation）的标识符。预留标签也作为流ID使用。3.1.32
RLP流RLPFlow
空中接口上传送的单向数据流，本标准中是指链路流。见《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》。3.1.33
鲁棒性头压缩ROHC
iiiKAoNiKAca
YD/T2986-2016
如无特殊说明指IETF定义的一个协议（参见IETFRFC3095与IETFRFC3241），在本标准中“ROHC”指SO67上的鲁棒性头压缩。例如，“协商ROHC参数值”不应用于PPP协议上的ROHC，参见IETFRFC30953.1.34
ROHC信道ROHCChannel
个单向的压缩者/解压者对（参见IETFRFC3095）。在本标准中，一个ROHC信道可以是一个前向ROHC信道或一个反向ROHC信道。一个双向的A8/A10连接可以承载一个前向ROHC信道，或一个反向ROHC信道，或一个前向与一个反向ROHC信道。3.1.35
SC/MM功能SessionControl/MobilityManagementFunction会话控制和移动性管理功能。该功能逻辑上位于AN中，具体包括以下功能：存储HRPD会话相关信息：该功能保持休眠状态AT的HRPD会话相关信息（如：保持激活定时器、MNID、MNID和UATI的映射等）：UATI（单播AT标识符）指配：该功能为AT指配一个新的UATI：接入认证：该功能执行接入认证过程，当AT接入HRPDRAN时，SC/MM功能判断AT是否需要鉴权，接入认证过程执行点对点协议（PPP）。移动性管理：该功能管理AT的位置。3.1.36
业务连接ServiceConnection
AT与PDSN之间的双向逻辑连接，可以在PPP会话生存期内一直存在。一个业务连接由SRID\标识并附带一个关联的业务选项值。在某个特定时刻，一个业务连接可以映射为与AT相关联的唯一的前向空中接口链路流、反向空中接口链路流、A8连接和A10连接。PPP信令通过主业务连接传送，主业务连接与主A8/A10连接相关联。辅业务连接可以根据需要临时建立。每个IP流与一个业务连接相关联。3.1.37
业务流ServiceStream
在AT与PDSN交换数据时应用的HRPD流。参见《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》3.1.38
业务参考标识SR_ID
业务连接的标识符。SRID为1标识主业务连接。3.1.39
签约用户QoS信息SubscriberQoSProfilePDSN发送的QoS相关信息集，RAN根据该信息集为指定用户的QoS请求进行授权。3.2缩略语
下列缩略语适用于本文件。
Authentication，Authorization and AccountingAccess Network
Access Network Identifiers
Access PointName
认证授权和计费
接入网
接入网标识
接入点名称
在某些情况下，业务连接的SR_ID会发生变化，例如，在PCF间会话转移失败时。6
TiiKAoNiKAca
E-UTRAN
Access Terminal
Blockof Bits
Base Station
Current Access Network IdentifiersChallenge Handshake Authentication ProtocolCritical Vendor/Organization Specific ExtensionData Over Signaling
Data Ready Indicator
Evolved Access Network
Evolved Access Terminal
Evolved High Rate Packet DataEvolved Packet Core
Evolved Packet Control FunctionEvolved Packet System
Extended Session State Information RecordEnhanced Universal Terrestrial Radio Access NetworkGeneric Key Exchange
Generic Routing EncapsulationHigh Rate Packet Data
HRPDServingGateway
Home Subscriber Server
Information Element
International Mobile Subscriber IdentityInter-Operability SpecificationInternet Protocol
Link Control Protocol
Medium Access Control
Mobility Event Indicator
Mobile Node Identification
Mobile Station
Mobile Switching Center
Network Access Identifier
Network Identification
Normal Vendor/Organization Specific ExtensionPDNGW (PacketDataNetworkGateway)接入终端
比特块
当前接入网标识
YD/T2986-2016
查询握手认证协议
重要厂商/组织特定扩展
信令承载的数据
数据就绪指示
演进的接入网
演进的接入终端
演进的高速分组数据
演进的分组核心
演进的分组控制功能
演进的分组系统
扩展会话状态信息记录
增强的通用陆地无线接入网络
通用密钥交换
通用路由封装
高速分组数据
HRPD服务网关
归属用户服务器
信息单元
国际移动用户识别码
互操作规范
互联网协议
连接控制协议
媒体接入控制
移动性事件指示
移动节点标识
移动台
移动交换中心
网络接入标识
网络标识
一般厂商/组织特定扩展
分组数据网络网关
YD/T2986-2016
RADIUS
4概述
Previous Access Network IdentifierPacket Control Function
Personal Digital Assistant
Policy and Charging Rules FunctionPacket Data Network
Packet Data Service InstancePacket Data Serving Node
ProxyMobile Internet ProtocolPoint-to-Point Protocol
Packet Zone Identification
Quality of Service
RemoteAuthenticationDial-InUserServiceRadio Access Network
Radio Link Protocol
Robust Header Compression
Serving Gateway
Session Control / Mobility ManagementShort Data Burst
System Identification
Signaling Link Protocol
Session State Information RecordTransmission Control ProtocolUnicast Access Terminal IdentifierVendor Specific Attribute
4.1网络结构参考模型
4.1.1eHRPDIOS架构
先前接入网标识
分组控制功能
个人数据助理
策略与计费规则功能
分组数据网络
分组数据业务实例
分组数据服务节点
代理移动IP
点对点协议
分组区域标识
服务质量
远端认证拨号接入服务
无线接入网
无线链路协议
鲁棒性头压缩
服务网关
会话控制/移动性管理
短数据突发
系统标识
信令链路协议
会话状态信息记录
传输控制协议
单点广播接入终端标识
厂商特定属性
eHRPDIOS消息和呼叫流程是以图1所示的结构参考模型为基础的。图中，实线表示信令和承载虚线表示只有信令。
eHRPD呼叫流程涉及E-UTRAN和MME等其他3GPP接入实体。这些实体及相关接口的描述见YD/T2620.2。
4.1.2接口
AirInterface
SourceeAN
Function
Ai3Ai6A1
Function
Target eAN
A18A19
注：PDSN和HSGW功能可以在不同的物理实体。A11
图1E-UTRAN-eHRPDIOS架构参考模型（SC/MM在eAN）本标准定义的接口描述如下：
YD/T2986-2016
A8接口：承载AN与PCF间的用户数据。其详细描述见5.1。A8接口为满足单独eHRPD系统和EPS-eHRPD互操作需求所变更的内容见附录A。一A9接口：承载AN与PCF间的信令信息。其详细描述见5.1。A9接口为满足单独eHRPD系统和EPS-eHRPD互操作需求所变更的内容见附录A。-A10接口：承载PCF与PDSN间的用户数据。其详细描述见5.2。A10接口为满足单独eHRPD系统和EPS-eHRPD互操作需求所变更的内容见附录B。A11接口：承载PCF与PDSN间的信令信息。其详细描述见5.2。A11接口为满足单独eHRPD系统和EPS-eHRPD互操作需求所变更的内容见附录B。-A12接口：用于承载AN中SC/MM功能与AN-AAA之间用于接入认证的信令信息。A12接口详细描述见YD/T2409-2012。
-A13接口：用于承载目标AN中SC/MM功能与源AN中SC/MM功能之间的信令信息。其详细描述见5.3。
-A16接口：承载HRPDAN间用于连接状态会话传输（硬切换或交叉连接）的信令信息。其详细描述见5.4。
A17接口：承载源AN与目标AN间的信令信息，管理支持AN间交叉连接（软/更软切换）所需的资源。A17接口为A18和A19接口建立专用的端点。此外，A17接口为空中接口前向控制信道信令消息打通从源AN到其扇区已处于AT激活集的目标AN间的通道，将消息传送到AT。其详细描述见5.5。
-A18接口：在交叉连接过程中在源AN与目标AN间传输AT的用户业务（如空中接口业务信道的数据）。A18接口的端点（endpoint）通过A17接口设置。其详细描述见5.5。9
