【YD通讯标准】 800MHz/2GHz cdma2000 数字蜂窝移动通信网 演进的高速分组数据(eHRPD)设备技术要求 接入终端

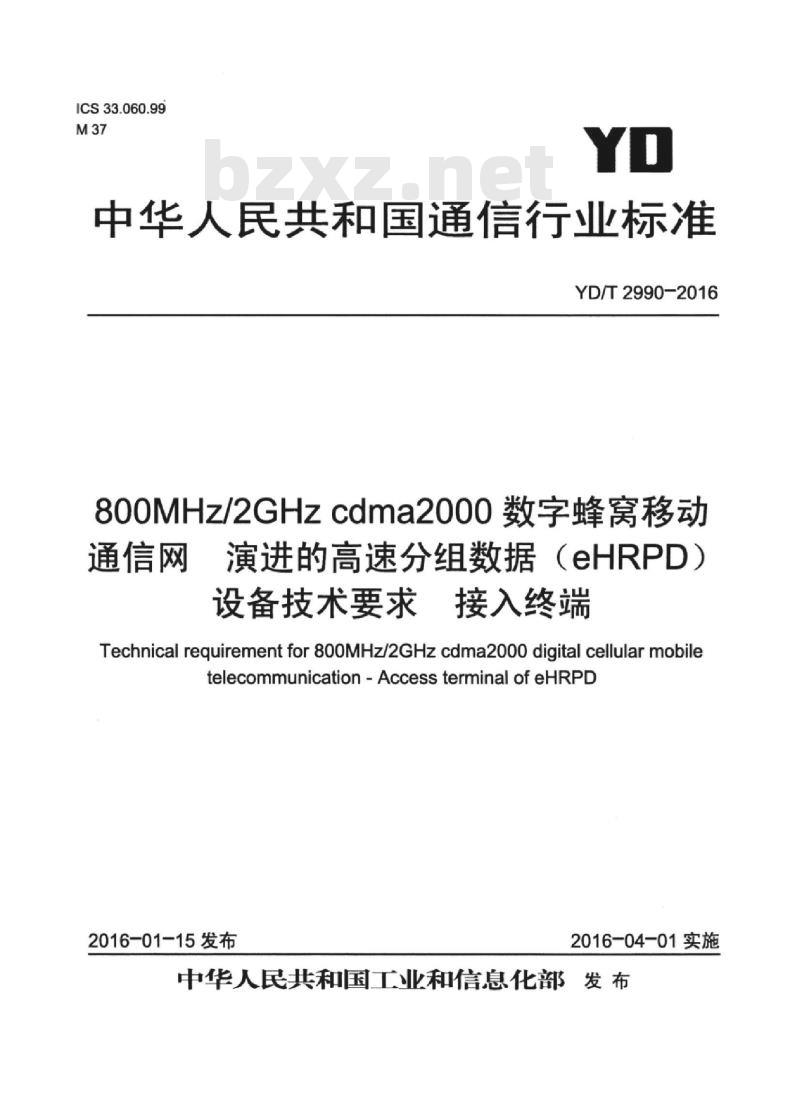

ICS33.060.99
中华人民共和国通信行业标准
YD/T2990-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网
演进的高速分组数据（eHRPD）
设备技术要求接入终端
Technicalreguirementfor800MHz/2GHzcdma2000digitalcellularmobiletelecommunication-AccessterminalofeHRPD2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前

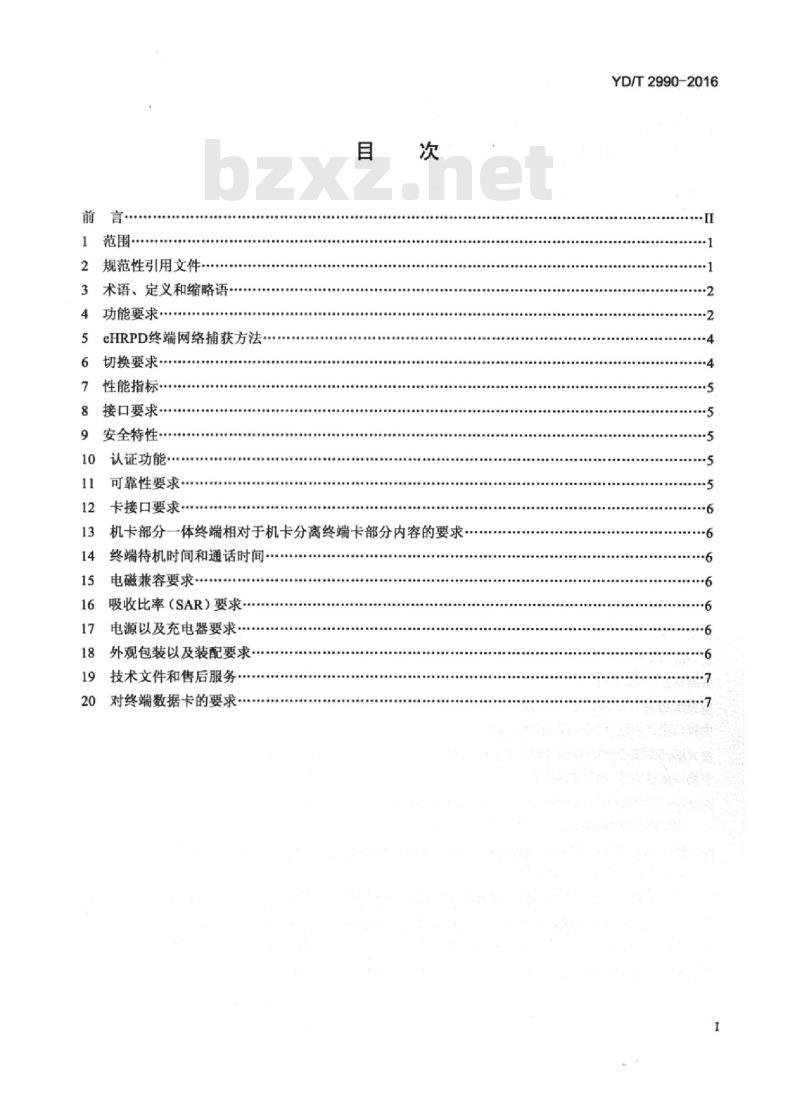

1范围
规范性引用文件
3术语、定义和缩略语
功能要求bZxz.net
eHRPD终端网络捕获方法
切换要求：
性能指标
接口要求
安全特性
认证功能
可靠性要求?
卡接口要求
机卡部分一体终端相对于机卡分离终端卡部分内容的要求·终端待机时间和通话时间
电磁兼容要求·
吸收比率（SAR）要求·
电源以及充电器要求
外观包装以及装配要求.
技术文件和售后服务
对终端数据卡的要求·
YD/T2990-2016
YD/T2990-2016

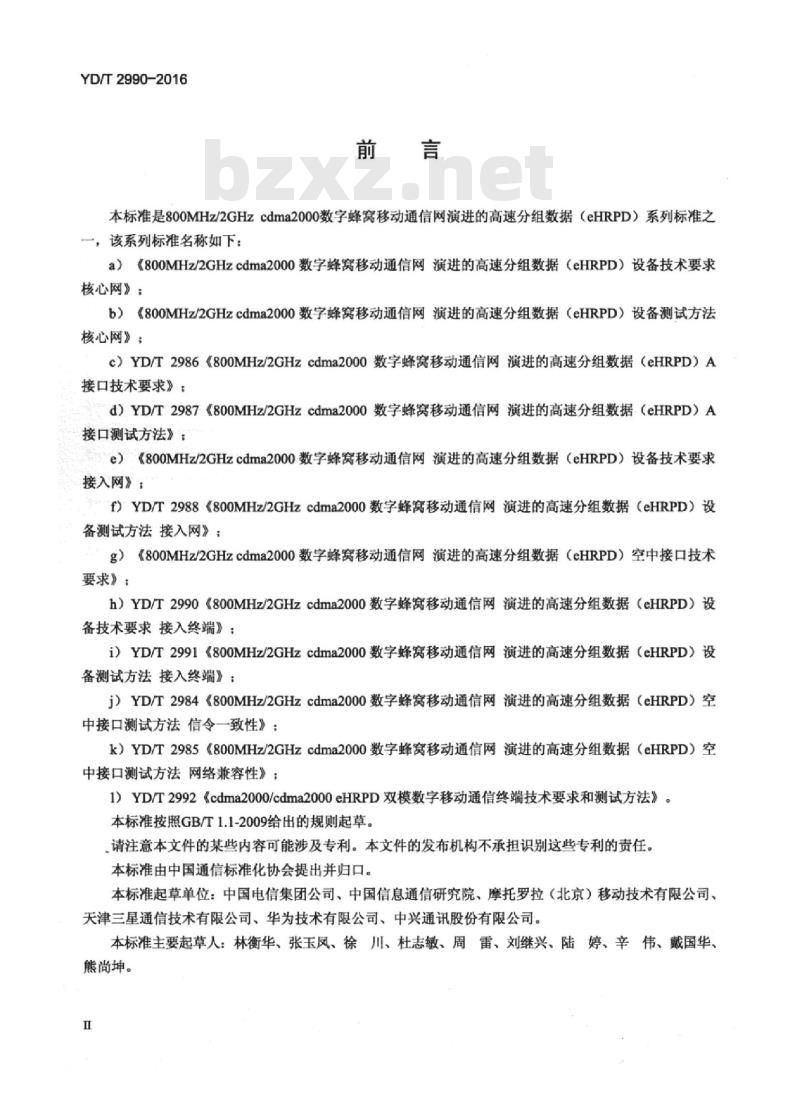

本标准是800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）系列标准之，该系列标准名称如下
a）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求核心网》：
b）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法核心网》：
c）YD/T2986《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》；
d）YD/T2987《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口测试方法》：
e）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入网》：
f）YD/T2988《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入网》：
g）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》：
h）YD/T2990《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入终端》：
i）YD/T2991《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入终端》：
j）YD/T2984《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法信令一致性》：k）YD/T2985《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法网络兼容性》：1）YD/T2992《cdma2000/cdma2000eHRPD双模数字移动通信终端技术要求和测试方法》。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、中国信息通信研究院、摩托罗拉（北京）移动技术有限公司、天津三星通信技术有限公司、华为技术有限公司、中兴通讯股份有限公司。本标准主要起草人：林衡华、张玉凤、徐川、杜志敏、周雷、刘继兴、陆婷、辛伟、戴国华熊尚坤。
HiiKAoNiKAca

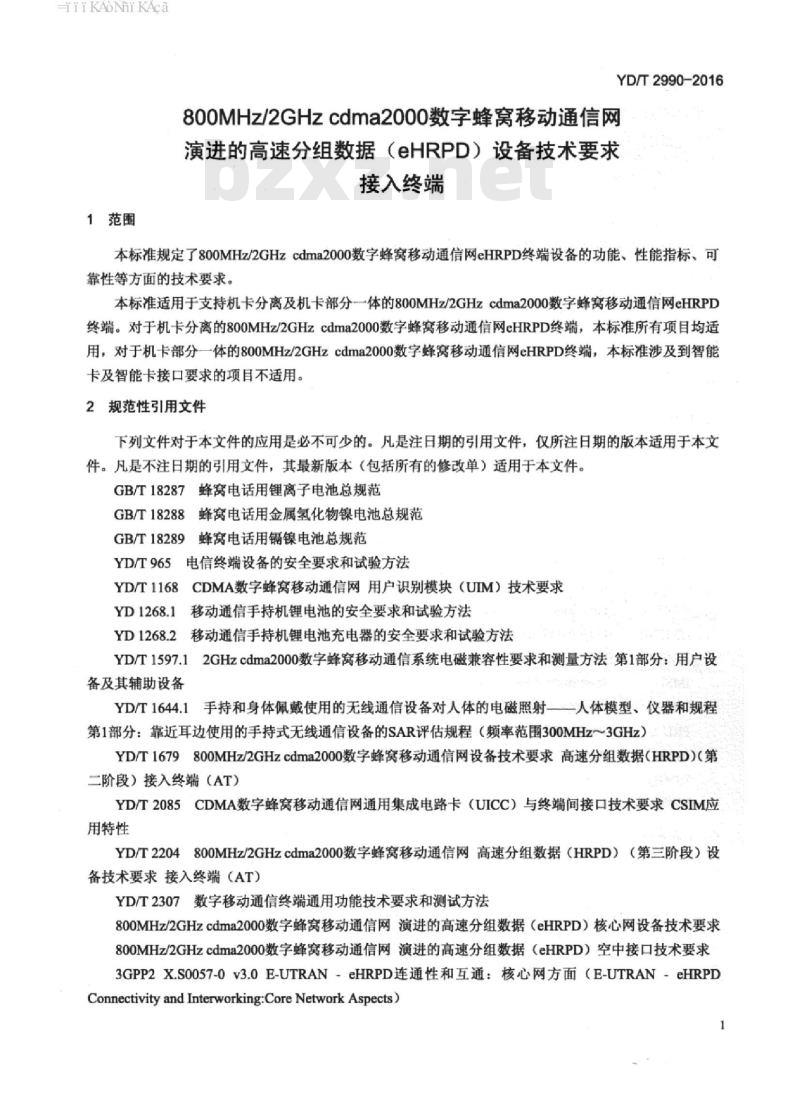

1范围
YD/T2990-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入终端
本标准规定了800MHz/2GHzcdma2000数字蜂窝移动通信网eHRPD终端设备的功能、性能指标、可靠性等方面的技术要求。
本标准适用于支持机卡分离及机卡部分一体的800MHz/2GHzcdma2000数字蜂窝移动通信网eHRPD终端。对于机卡分离的800MHz/2GHzcdma2000数字蜂窝移动通信网eHRPD终端，本标准所有项目均适用，对于机卡部分一体的800MHz/2GHzcdma2000数字蜂窝移动通信网eHRPD终端，本标准涉及到智能卡及智能卡接口要求的项目不适用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18287蜂窝电话用锂离子电池总规范GB/T18288蜂窝电话用金属氢化物镍电池总规范GB/T18289蜂窝电话用镉镍电池总规范YD/T965电信终端设备的安全要求和试验方法YD/T1168CDMA数字蜂窝移动通信网用户识别模块（UIM）技术要求YD1268.1移动通信手持机锂电池的安全要求和试验方法YD1268.2移动通信手持机锂电池充电器的安全要求和试验方法YD/T1597.12GHzcdma2000数字蜂窝移动通信系统电磁兼容性要求和测量方法第1部分：用户设备及其辅助设备
YD/T1644.1手持和身体佩戴使用的无线通信设备对人体的电磁照射一人体模型、仪器和规程第1部分：靠近耳边使用的手持式无线通信设备的SAR评估规程（频率范围300MHz～3GHz）YD/T1679800MHz/2GHzcdma2000数字蜂窝移动通信网设备技术要求高速分组数据（HRPD）C第二阶段）接入终端（AT）
YD/T2085CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求CSIM应用特性
YD/T2204800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第三阶段）设备技术要求接入终端（AT）
YD/T2307数字移动通信终端通用功能技术要求和测试方法800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）核心网设备技术要求800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求3GPP2X.SO057-0v3.0E-UTRANeHRPD连通性和互通：核心网方面（E-UTRAN-eHRPDConnectivity and Interworking:Core Network Aspects)HiiKAoNiKAca
YD/T2990-2016

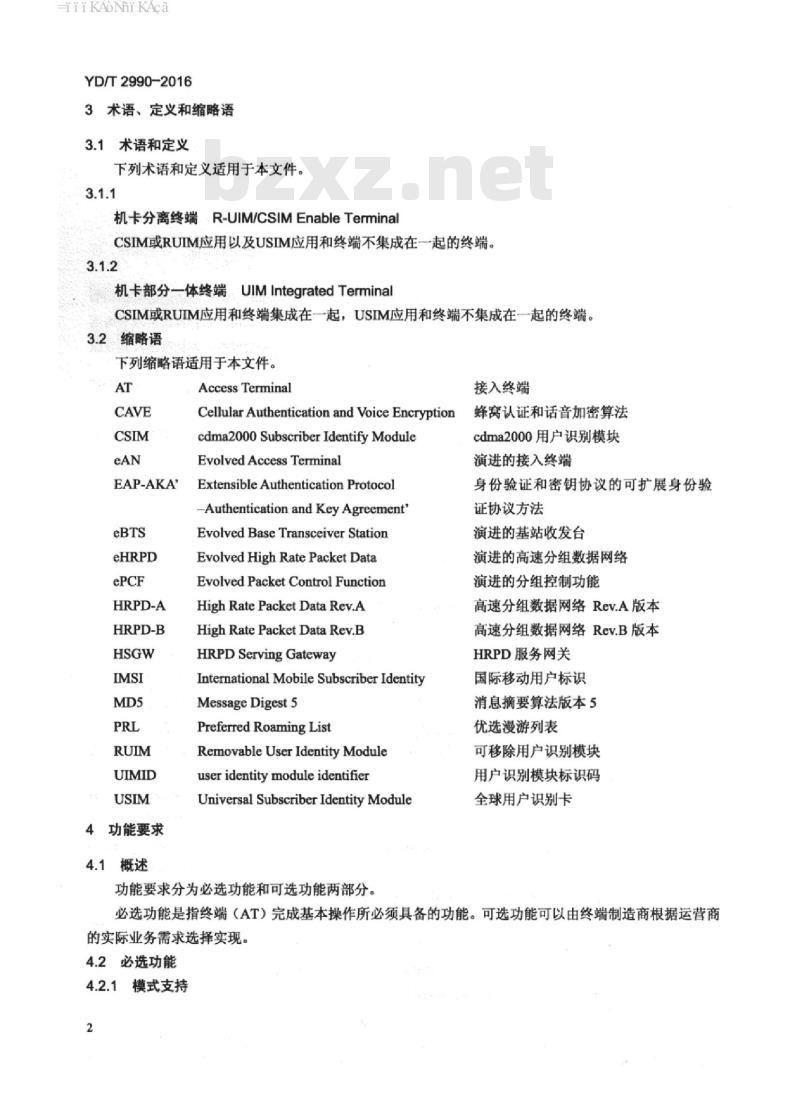

3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
机卡分离终端·R-UIM/CSIMEnableTerminalCSIM或RUIM应用以及USIM应用和终端不集成在一起的终端。3.1.2
机卡部分一体终端，UIMIntegratedTerminalCSIM或RUIM应用和终端集成在一起，USIM应用和终端不集成在一起的终端。3.2缩略语
下列缩略语适用于本文件。
EAP-AKA'
HRPD-A
HRPD-B
4功能要求
4.1概述
Access Terminal
Cellular Authentication and Voice Encryptioncdma2000 Subscriber Identify ModuleEvolved Access Terminal
Extensible Authentication Protocol-Authentication and Key AgreementEvolved Base Transceiver StationEvolved High Rate Packet DataEvolved Packet Control FunctionHigh Rate Packet Data Rev.A
High Rate Packet Data Rev.B
HRPDServingGateway
International Mobile SubscriberIdentityMessage Digest 5
Preferred Roaming List
Removable User Identity Moduleuser identity module identifierUniversal Subscriber Identity Module功能要求分为必选功能和可选功能两部分。接入终端
蜂窝认证和话音加密算法
cdma2000用户识别模块
演进的接入终端
身份验证和密钥协议的可扩展身份验证协议方法
演进的基站收发台
演进的高速分组数据网络
演进的分组控制功能
高速分组数据网络Rev.A版本
高速分组数据网络Rev.B版本
HRPD服务网关
国际移动用户标识
消息摘要算法版本5
优选漫游列表
可移除用户识别模块
用户识别模块标识码
全球用户识别卡
必选功能是指终端（AT）完成基本操作所必须具备的功能。可选功能可以由终端制造商根据运营商的实际业务需求选择实现。
4.2必选功能
4.2.1模式支持
HiiKAoNiKAca
YD/T2990-2016
eHRPD终端应支持卡槽。对于机卡部分一体eHRPD终端，当卡槽中插入的是具有USIM应用的UICC卡时，应尝试工作在eHRPD模式，否则尝试工作在HRPD模式。对于机卡分离终端，当插入同时具备CSIM/RUIM应用以及USIM应用的智能卡，应尝试工作在eHRPD模式：如果插入仅具备CSIM/RUIM应用的智能卡，应尝试工作在HRPD模式，如果插入仅具备USIM应用的智能卡，终端不能正常工作。4.2.2显示功能
终端应符合YD/T2307的要求。
4.2.3存储功能
机卡分离的终端应具备一定的存储功能，以保证在插入RUIM卡、CSIM卡或同时具有CSIM和USIM应用的UICC卡后能够将卡上的部分参数存储在终端的内存中，以减少频繁读取卡上信息的次数，缩短接续时间。
4.2.4支持智能卡的鉴权功能
机卡分离的终端应能够将网络发给智能卡及智能卡发给网络的鉴权参数及鉴权结果进行正确的传递。
机卡分离的终端不插RUIM卡，CSIM卡或同时具有CSIM和USIM应用的UICC卡时应无法正常接入网络（紧急呼叫除外），并显示插入用户卡的提示。机卡分离的终端应支持和智能卡配合实现CAVE算法、MD5算法、EAP-AKA算法。机卡部分一体的终端应自身支持MD5算法，以实现HRPD/eHRPD的接入认证，同时能支持和含有USIM应用的UICC卡配合实现EAP-AKA算法。当终端工作在eHRPD模式下、网络在EAP流程中请求终端/用户ID时，如果终端前面没有收到过假名和/或重认证ID，终端应根据从USIM应用中读出的IMSI按下面格式生成NAI返回给网络：6@nai.epc.mnc.mcc.3gppnetwork.org。而在成功认证后，如果终端收到网络返回的假名和/或重认证ID（用于保护用户的IMSI和/或实现快速重认证），在下次EAP认证中，当网络请求终端/用户ID时，终端应返回基于假名的NAI。鉴权流程符合《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）核心网设备技术要求》的要求。
4.2.5QoS功能
终端应支持：
·终端发起的专有承载激活：
·终端发起的专有承载修改：
·终端发起的专有承载去激活。终端宜支持：
·网络侧发起的专有承载激活：·网络侧发起的专有承载修改：·网络侧发起的专有承载去激活。终端应支持业务选项包括SO59和SO67，可支持的业务选项包括SO64和SO72，业务选项定义见3GPP2X.S0057-0 w3.0.
4.2.6其他功能
HiiKANiKAca
YD/T2990-2016
其他功能包括ON/OFF开关、电池充电指示以及说明书中的其他功能，符合YD/T2307的要求。4.3可选功能
可选功能包括终端的外部接口、显示功能、存储功能、快捷键以及其他可选功能，符合YD/T2307的要求。
5eHRPD终端网络捕获方法
开机流程eHRPD机卡分离终端应符合YD/T1168以及YD/T2085，并按照卡中的PRL信息进行(e)HRPD系统选网。eHRPD机卡部分一体终端应按照终端中内置的PRL信息进行(e)HRPD系统选网。6切换要求
6.1eHRPD网内切换
eHRPD终端应支持：
·同一HSGW下不同ePCF之间的休眠切换：·同一HSGW下不同ePCF间的硬切换：同一ePCF下不同eBTS间的硬切换：同eBTS下不同扇区间的硬切换：·同一HSGW下不同ePCF间的反向软切换、前向虚拟软切换：●同-ePCF下内不同eBTS间的反向软切换、前向虚拟软切换：同一eBTS下不同扇区间反向软切换、前向虚拟软切换：·HSGW之间的没有上下文转移的休眠切换：·HSGW之间的没有上下文转移的激活切换：●同一HSGW下基于HRPD-A的eHRPD与基于HRPD-B的eHRPD间不同ePCF之间的休眠切换●同一HSGW下不同ePCF间从基于HRPD-B的eHRPD与基于HRPD-A的eHRPD间的硬切换：·同一ePCF下不同BTS间从基于HRPD-B的eHRPD与基于HRPD-A的eHRPD间的硬切换：●同一HSGW下不同ePCF间从基于HRPD-A的eHRPD与基于HRPD-B的eHRPD间的切换：●同一ePCF下不同BTS间从基于HRPD-A的eHRPD与基于HRPD-B的eHRPD间的切换。eHRPD终端可支持：
·HSGW之间的有上下文转移的休眠切换：●HSGW之间的有上下文转移的激活切换。HRPD-BeHRPD终端应支持：
●同一HSGW下不同ePCF间的非锁定模式矩形切换：●同一ePCF下不同eBTS间的非锁定模式矩形切换：同一eBTS下不同扇区间的非锁定模式矩形切换：·同一HSGW下不同ePCF间的非锁定模式非矩形切换：·同一ePCF下不同eBTS间的非锁定模式非矩形切换：·同一eBTS下不同扇区间的非锁定模式非矩形切换。HRPD-BeHRPD终端可支持：
●同一HSGW下不同ePCF间的锁定模式矩形切换：iikAoNiKAca
●同一ePCF下不同eBTS间的锁定模式矩形切换：●同一eBTS下不同扇区间的锁定模式矩形切换，6.2HRPD网内切换
HRPD网内切换要求见YD/T1679或YD/T2204。7性能指标
7.1功率等级
功率等级要求见YD/T1679或YD/T2204的要求。7.2射频指标
射频指标要求见YD/T1679或YD/T2204的要求。8接口要求
YD/T2990-2016
终端与eAN之间的空中接口见《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》。9安全特性
对于支持智能卡功能的终端，为了保证用户数据的安全，在取出智能卡、关机等操作后，终端应将操作中临时存入终端内存中的与用户有关的参数和数据删除，以保证在没有插入智能卡或插入其他智能卡时不能读出和使用与以前用户有关的保密参数和数据。10认证功能
eHRPD网络对终端采用二次认证：●无线接入网认证：用于认证进入eHRPD无线网（eAN）的用户是否合法。接入认证由eAN和AN-AAA配合完成，终端应支持CHAP-MD5鉴权算法。·分组网认证：用于认证已经通过无线网认证的用户是否有权进入分组核心网，终端应支持EAP-AKA'鉴权算法。
11可靠性要求
11.1电压要求
电压要求见YD/T2307
11.2其他可靠性要求
其他可靠性要求见YD/T1539。
卡接口要求
卡接口要求见YD/T1168和YD/T2085。13机卡部分一体终端相对于机卡分离终端卡部分内容的要求机卡部分一体终端应将CSIM卡中的内容存储在终端中，机卡部分一体终端和卡处理模块的交互要求见YD/T2085。
HiiKANiKAca
YD/T2990-2016
14终端待机时间和通话时间
被测终端电池为标配电池时，其待机和通话时间应满足生产厂家提供的标称待机和通话时间的要求。15电磁兼容要求
电磁兼容要求见YD/T1597.1。
吸收比率（SAR）要求
比吸收率要求见YD/T1644.1。
电源以及充电器要求
各种锂电池性能要求应满足按照GB/T18287的要求。各种金属氢化物镍电池性能要求应满足按照GB/T18288的要求。各种镉镍电池性能要求应满足按照GB/T18289的要求。各种锂电池安全要求应满足YD1268.1的要求。
充电器的安全性应满足YD/T965和YD1268.2的要求。18外观包装以及装配要求
出厂终端的外观、包装及装配应满足表1的要求。表1终端外观、包装和装配要求
包装盒标志与产品型号相符
包装盒无破损
无漏装终端主机、说明书、附件等包装标志型号、商标完整
包装盒内无异物
机壳无变型、开裂
产品标志型号、商标、终端序列号完整内容
产品表面无掉漆、磕碰、毛刺、划痕和明显的颜色不均匀零部件不松动
机内无异物
按键、操作机构有效可用
按键、操作机构灵活
智能卡（对于支持智能卡功能的终端）、充电器、数据线等接插件接触良好显示器显示完整、亮度色彩均匀金属表面无明显锈蚀
产品或者其包装上的标识应当有产品质量检验合格证明、名称、生产厂或公司名称、厂址或公司地址19技术文件和售后服务
19.1技术文件
设备出厂时，厂方应提供随机资料，以便用户使用和维护。厂方应提供的中文技术文件包括用户使用说明书和操作维护说明书，具体内容如下：6
HiiKAoNiKAca
a）整机构成、主要功能及其操作：b）整机主要技术指标；
c）电源品种、耗电量（待机时间，通话时长）：d）环境条件：
e）人机命令和故障报告手册：
f）终端各种显示的指南：
g）三包凭证。
19.2售后服务
YD/T2990-2016
为保证设备投入市场后能长期可靠的使用，厂家应加强和做好产品出厂后的售后服务工作。售后服务的方式和主要内容应依据国家相关文件和标准执行。19.3配件
数据线作为可选配件，但厂商应在用户需要时提供数据线并应随数据提供支持目前市场上的主流操作系统，如包括Windows、MacOS、Linux、Unix等的驱动程序。20对终端数据卡的要求
对于以数据卡的方式插入计算机的终端应满足上面的所有要求，有关显示功能的要求应由安装在计算机上的应用软件实现。
数据卡应支持通用的PCMCIA接口或USB接口与计算机相连接。厂商应随数据卡产品提供驱动程序，提供的驱动程序应支持目前市场上的主流操作系统，如包括Windows、MacoS、Linux、Unix等。
