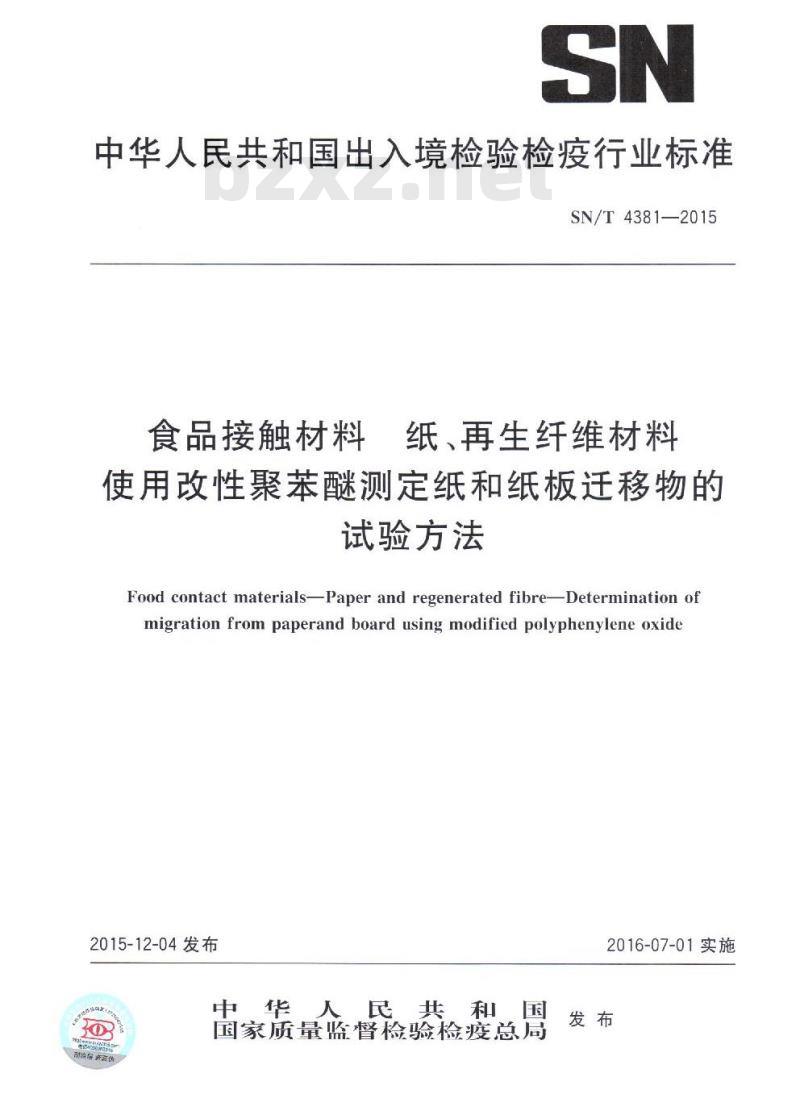

【SN商检标准】 食品接触材料纸、再生纤维材料使用改性聚苯醚测定纸和纸板迁移物的试验方法

中华人民共和国出入境检验检疫行业标准SN/T4381-—2015
食品接触材料
纸、再生纤维材料
使用改性聚苯醚测定纸和纸板迁移物的试验方法
Food contact materials-Paper and regenerated fibre-Determination ofmigration from paperand board using modified polyphenylene oxide2015-12-04发布
中华人民共和国
国家质量监督检验检疫总局
甜热后新高件
2016-07-01实施下载标准就来标准下载网
本标准按照GB/T1.1-2009给出的规则起草本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国上海出入境检验检疫局本标准主要起草人：朱洪坤、马明、缪文彬、段冀渊、姚丽芳、赵颐晴、蔡晓峰。SN/T4381—2015

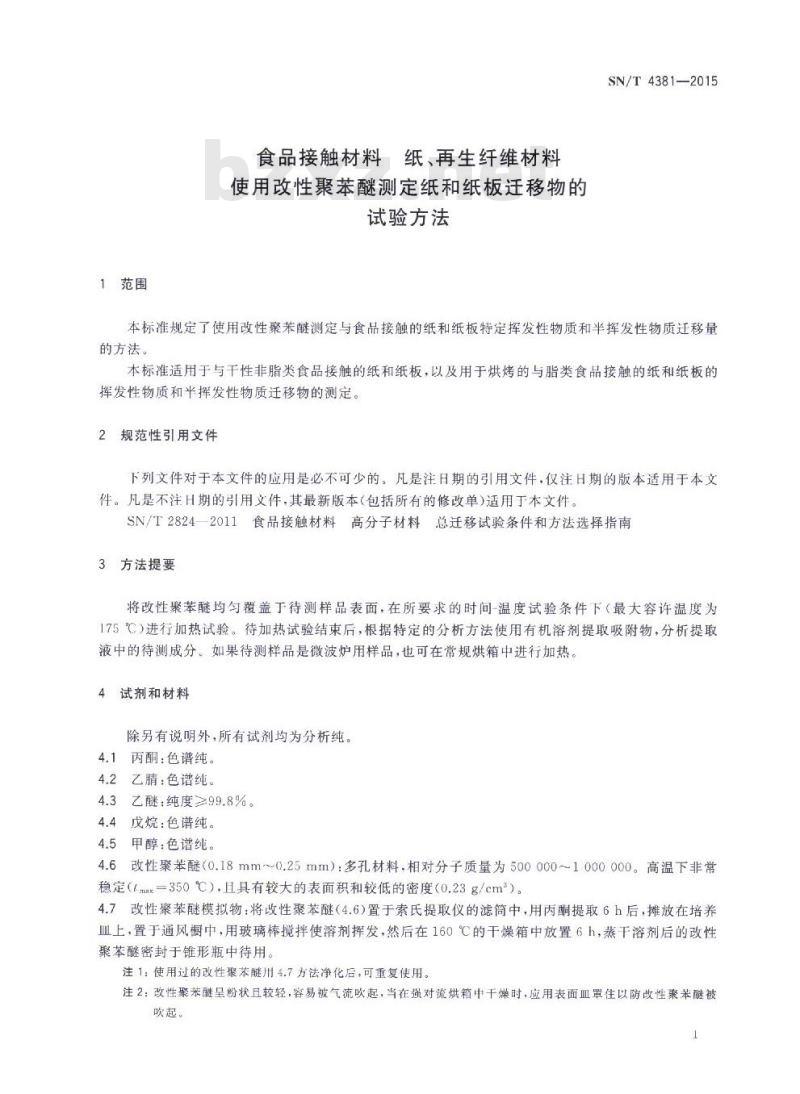

1范围
食品接触材料纸、再生纤维材料使用改性聚苯醚测定纸和纸板迁移物的试验方法
SN/T4381—2015
本标准规定了使用改性聚苯醛测定与食品接触的纸和纸板特定挥发性物质和半挥发性物质迁移量的方法。
本标准适用于与干性非脂类食品接触的纸和纸板，以及用于烘烤的与脂类食品接触的纸和纸板的挥发性物质和半挥发性物质迁移物的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。SN/T2824—2011食品接触材料高分子材料总迁移试验条件和方法选择指南3方法提要
将改性聚苯醚均匀覆盖于待测样品表面，在所要求的时间-温度试验条件下（最大容许温度为175℃）进行加热试验。待加热试验结束后，根据特定的分析方法使用有机溶剂提取吸附物，分析提取液中的待测成分。如果待测样品是微波炉用样品，也可在常规烘箱中进行加热。4试剂和材料
除另有说明外，所有试剂均为分析纯。4.1丙酮：色谱纯。
2乙腈：色谱纯。
4.3乙醚：纯度≥99.8%。
4.4戊烷：色谱纯。
4.5甲醇：色谱纯。
4.6改性聚苯醚（0.18mm~0.25mm）：多孔材料，相对分子质量为500000~1000000。高温下非常稳定（tmx一350℃），且具有较大的表面积和较低的密度（0.23g/cm）。4.7改性聚苯醚模拟物：将改性聚苯醚（4.6)置于索氏提取仪的滤筒中，用内酮提取6h后，摊放在培养血上，置于通风橱中，用玻璃棒搅拌使溶剂挥发，然后在160℃的干燥箱中放置6h，蒸干溶剂后的改性聚苯醚密封于锥形瓶中待用。
注1：使用过的改性聚苯醚用4.7方法净化后，可重复使用。注2：改性聚苯醚呈粉状且较轻，容易被气流吹起，当在强对流烘箱中干燥时，应用表面血罩往以防改性聚苯醚被吹起。
TT'KAOKAca
SN/T4381—2015
5仪器与设备
裁纸刀。
直尺：最小刻度为mm。
药匙。
分析天平：感量10mg。
恒温干燥箱：能使温度保持在SN/T2824一2011表B.2规定的允差范围内。玻璃培养皿：内径大于115mm。
玻璃培养血：外径114mm
具塞锥形瓶：300mL。
玻璃漏斗。
玻璃砂芯漏斗。
容量瓶：50mL。
6试样制备
将样品剪裁成数份面积为1dm（直径112mm）的圆形试样。7分析步骤
7.12份平行试样。将4g改性聚苯醚模拟物（4.7)均匀的摊放在培养皿上（5.7），在改性聚苯醚模拟物（4.7)上面覆盖待检试样，盖上较大的培养血（5.6），翻转培养Ⅲ。空白试验为取相同质量的改性聚苯醚如纸或纸板只有一面接触食品，应将拟与食品接触的模拟物（4.7)置于培养血中，不覆盖待检试样。面接触改性聚苯醚模拟物（4.7）。7.2根据纸或纸板的预期用途：按2824
#照SNAT
2011附录B选择试验条件（时间和温度）。将装有待检试样和空白样的培养血放人恒温干燥到达选定的试验时间后，取出培养皿并保持封盖状态冷箱
却至室温。
至锥形瓶，必要时使用药匙将改性聚苯醚转移至锥形瓶。往7.3用玻璃漏斗（5.9)将改性聚苯醚转移锥形瓶加人20mL有机溶剂，手摇振荡1静置5
7.4用玻璃砂芯漏斗（5.10）将有机溶剂过滤至50mL容量瓶（5.11）
7.5再次往锥形瓶加入20mL有机溶剂，手摇振荡min，静置5mi
in，重复7.4步骤。
7.6取适量有机溶剂冲洗玻璃砂芯漏斗，合并滤液并定容至8结果表达
分取溶液用于后续化学分析。
改性聚苯醚吸附的待测成分量以毫克每平方分米试样面积（mg/dm2）表示，仅计入被改性聚苯醚要盖的试样面积。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
