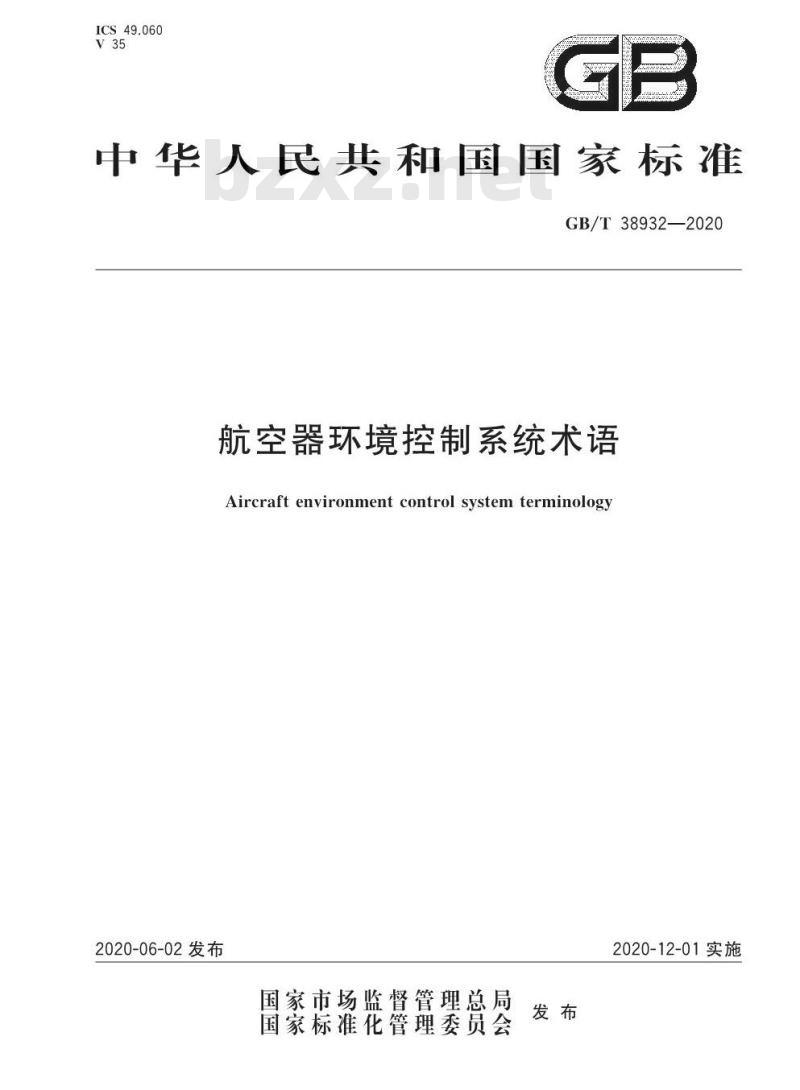

【GB国家标准】 航空器环境控制系统术语

ICS49.060
V35
中华人民共和国国家标准
GB/T38932—2020
航空器环境控制系统术语
Aircraft environment control system terminology2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施
GB/T38932—2020

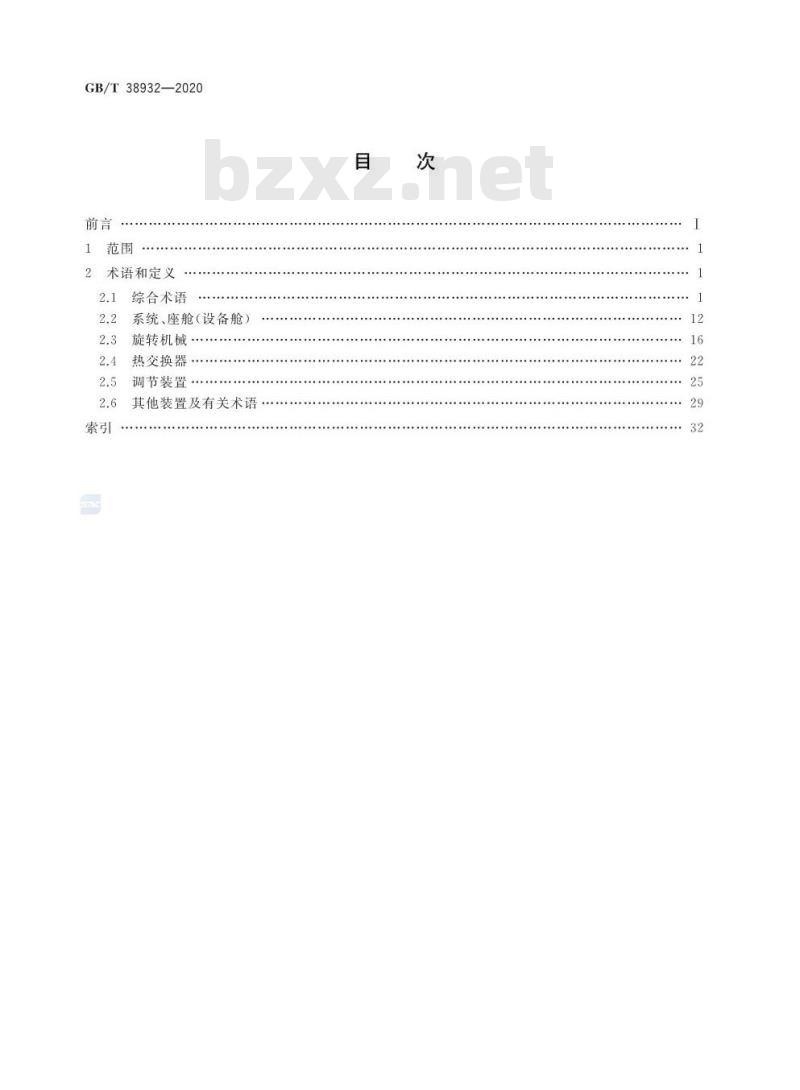

2术语和定义
综合术语
系统、座舱（设备舱）
旋转机械·
热交换器
调节装置·
其他装置及有关术语.
.32

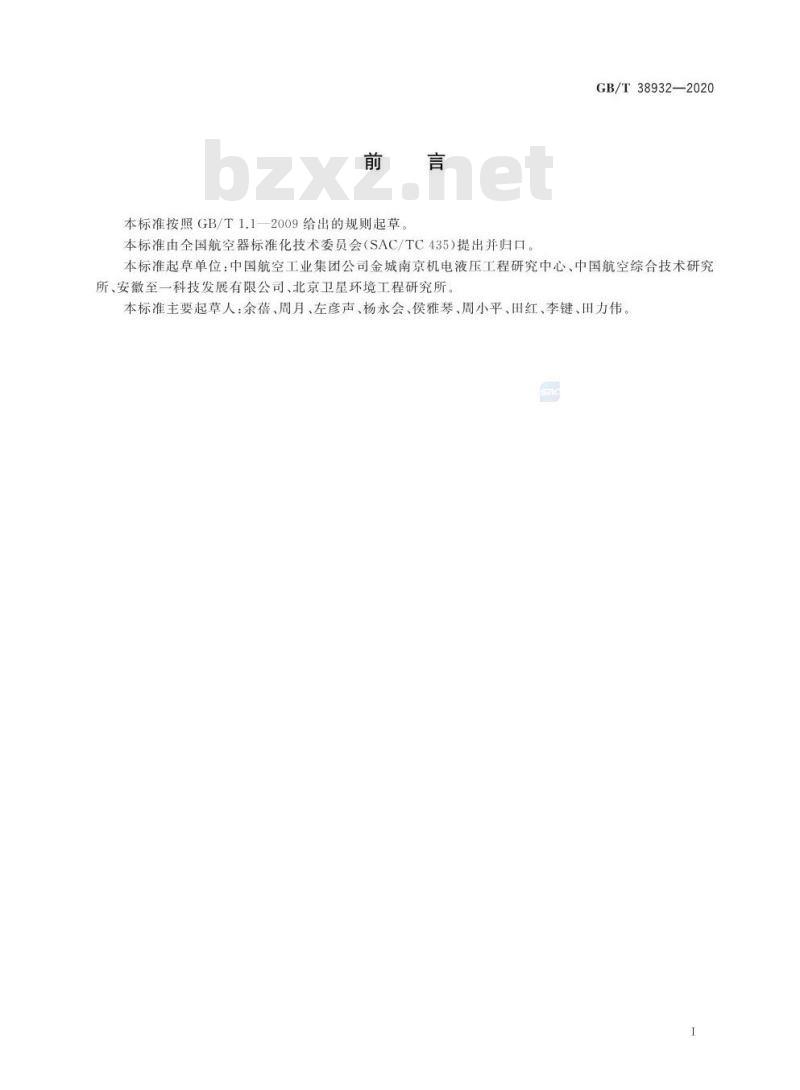

本标准按照GB/T1.1—2009给出的规则起草本标准由全国航空器标准化技术委员会（SAC/TC435）提出并归口。GB/T38932—2020
本标准起草单位：中国航空工业集团公司金城南京机电液压工程研究中心、中国航空综合技术研究所、安徽至一科技发展有限公司、北京卫星环境工程研究所本标准主要起草人：余蓓、周月、左彦声、杨永会、侯雅琴、周小平、田红、李键、田力伟1

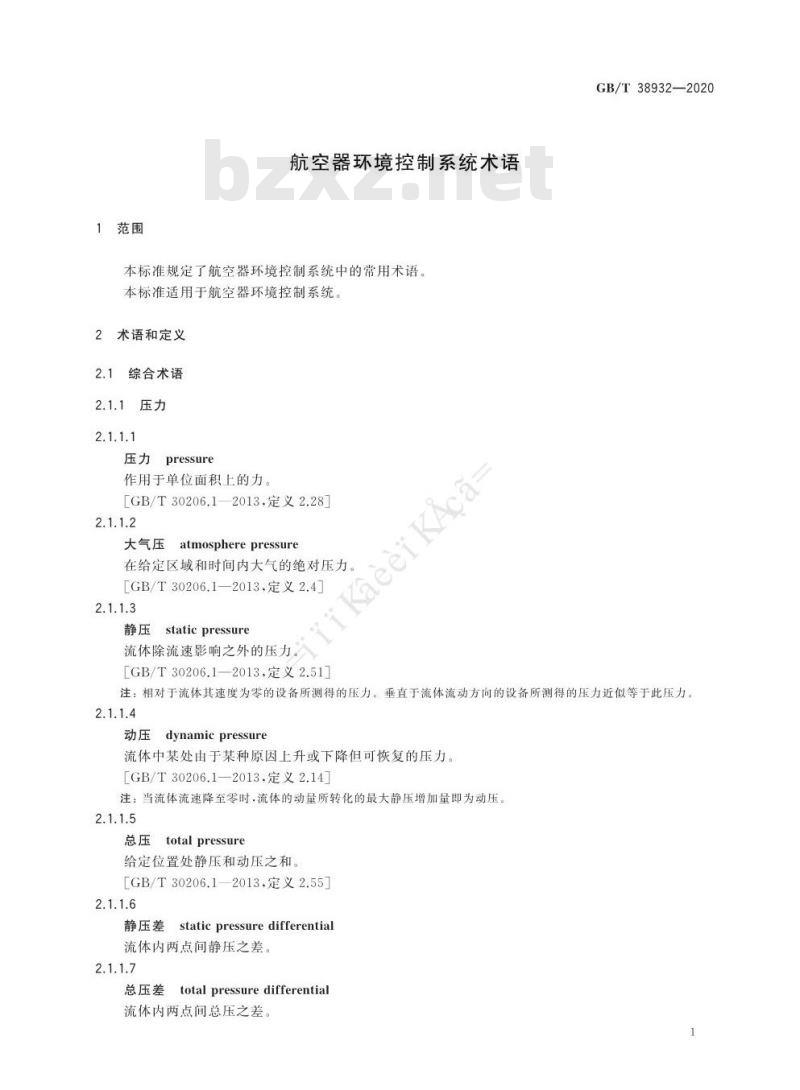

1范围
航空器环境控制系统术语
本标准规定了航空器环境控制系统中的常用术语。本标准适用于航空器环境控制系统。2
术语和定义
综合术语
2.1.1
2.1.1.1
pressure
作用于单位面积上的力。
iKaeeiKAca-
[GB/T30206.1—2013.定义2.28]2.1.1.2
大气压
atmospherepressure
在给定区域和时间内大气的绝对压力。［GB/T30206.1—2013.定义2.4]2.1.1.3
staticpressure
流体除流速影响之外的压力。
[GB/T30206.1—2013,定义2.51]GB/T38932—2020
注：相对于流体其速度为零的设备所测得的压力。垂直于流体流动方向的设备所测得的压力近似等于此压力。2.1.1.4
dynamic pressure
流体中某处由于某种原因上升或下降但可恢复的压力［GB/T30206.1—2013.定义2.14]注：当流体流速降至零时，流体的动量所转化的最大静压增加量即为动压。2.1.1.5
totalpressure
给定位置处静压和动压之和。
［GB/T30206.1—2013.定义2.55］2.1.1.6
静压差
static pressure differential流体内两点间静压之差。
2.1.1.7
总压差
totalpressuredifferential
流体内两点间总压之差。
GB/T38932—2020

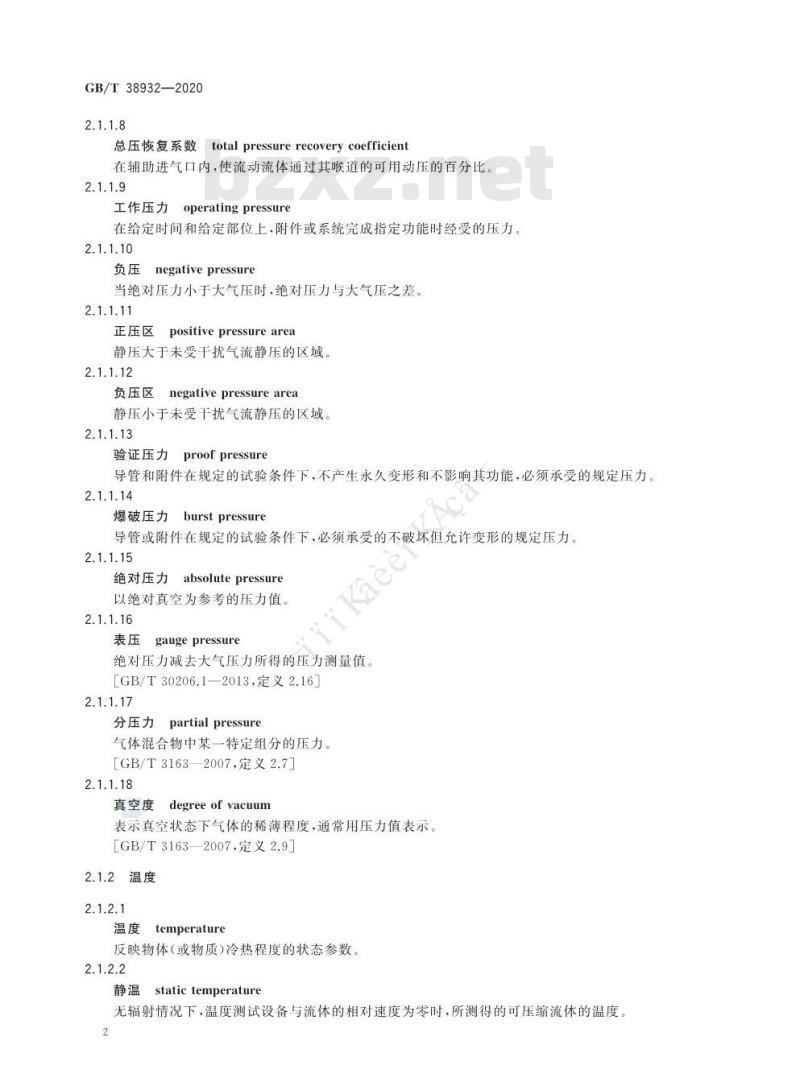

2.1.1.8
总压恢复系数totalpressurerecoverycoefficient在辅助进气口内，使流动流体通过其喉道的可用动压的百分比。2.1.1.9
工作压力
operatingpressure
在给定时间和给定部位上，附件或系统完成指定功能时经受的压力。2.1.1.10
negativepressure
当绝对压力小于大气压时，绝对压力与大气压之差。2.1.1.11
positive pressure area
正压区
静压大于未受干扰气流静压的区域。2.1.1.12
negative pressure area
负压区
静压小于未受干扰气流静压的区域。2.1.1.13
验证压力
proof pressure
导管和附件在规定的试验条件下，不产生永久变形和不影响其功能，必须承受的规定压力2.1.1.14
爆破压力burstpressure
导管或附件在规定的试验条件下，必须承受的不破坏但允许变形的规定压力。iKaee
2.1.1.15
absolutepressure
绝对压力
以绝对真空为参考的压力值。
2.1.1.16
gaugepressure
绝对压力减去大气压力所得的压力测量值。［GB/T30206.1—2013，定义2.16]2.1.1.17
partialpressure
分压力
气体混合物中某一特定组分的压力。［GB/T3163—2007，定义2.7]
2.1.1.18
degreeofvacuum
真空度
表示真空状态下气体的稀薄程度，通常用压力值表示。［GB/T3163—2007.定义2.9
2.1.2温度
2.1.2.1
temperature
反映物体（或物质）冷热程度的状态参数。2.1.2.2
statictemperature
无辐射情况下，温度测试设备与流体的相对速度为零时，所测得的可压缩流体的温度2
2.1.2.3
总温totaltemperature
滞止温度stagnationtemperatureGB/T38932—2020
无辐射的情况下，整个表面受流体总压的温度测试设备所测得的可压缩流体的温度。2.1.2.4
动温dynamictemperature
可压缩流体流动时的总温和静温之差2.1.2.5
大气温度atmospheretemperature气温atmospheretemperature
表征大气冷热程度的物理量。
2.1.2.6
环境温度
ambienttemperature
研究对象周围介质的静温。
2.1.2.7
critical temperature
临界温度
使物质由气相变为液相的最高温度。在此温度以上，气态物质不会因其压力增加而液化[GB/T18517—2012,定义2.1.13]2.1.2.8
算术平均温度
arithmetic-meantemperature
进口温度和出口温度的算术平均值。2.1.2.9
算术平均温差
At am
arithmetic-mean temperature difference两股流体在顺流或逆流式换热器两个端部温差的算术平均值Atam
式中：
Atam
Atmax
Atmi
2.1.2.10
（Atmax+△tmm）
算术平均温差，单位为开尔文（K)：换热器中冷热梁流体的温差中的最大者，单位为开尔文（K)；换热器中冷热梁流体的温差中的最小者，单位为开尔文（K）。对数平均温差
logarithmic-meantemperaturedifference两股流体在顺流或逆流式换热器中传热过程温差的对数平均值。Atn
式中：
At,
t manx
At min
At max—At min
In Am
Atmin
对数平均温差，单位为开尔文(K)；换热器中冷热梁流体的温差中的最大者，单位为开尔文（K）；换热器中冷热梁流体的温差中的最小者，单位为开尔文（K）GB/T38932—2020
2.1.2.11
定性温度qualitativetemperature用以确定传热准则中流体（或介质）特性参数值的温度。2.1.2.12
温度梯度temperaturegradient
温度沿等温面法线方向的变化率。2.1.2.13
恢复温度
recovery temperature
流体从流动状态回归静态后的温度注：该温度由温度恢复系数和冲压温度决定2.1.2.14
温度恢复系数
temperature recovery coefficient实际温升和理论温升之比。
注：通常用于表示流体的动能在壁面上转化热能的能力。2.1.2.15
ram air temperature rise
冲压空气温升
由于降低航空器和环境空气之间的相对速度而获得的温度正增量。注：当相对速度为零时，冲压空气温升与动温温升相等。2.1.2.16
dew-pointtemperature
露点温度
在保持空气中水汽含量不变的条件下，通过定压降温使空气中的水汽达到饱和时的温度。【GB/T185172012.定义2.1.5
注：水蒸气在该温度开始冷凝。2.1.2.17
干球温度drybulbtemperature
Kae
在空气中，无辐射影响的，带有敏感元件的普通温度计所指示的温度。[GB/T18517—2012.定义2.1.3
2.1.2.18
wetbulbtemperature
湿球温度
温度计的测温包上包有下端浸泡在水中的湿纱布，由空气传递给水的热量等于水分汽化所吸收的热量，潮湿物料的温度维持不变时，温度计所显示的温度。2.1.2.19
黑球温度blackglobetemperature用直径为50mm的黑球温度计测得的黑球中心点的温度。2.1.2.20
三球温度指数wetbulbglobetemperatureindex湿黑球温度指数wetbulbglobetemperatureindex干球温度、湿球温度和黑球温度的加权计算值。2.1.3湿度
2.1.3.1
湿度humidity
表示空气中水蒸气含量的物理量4
2.1.3.2
水蒸气分压力
water vapor pressure
水蒸气压
watervaporpressure
空气中水蒸气的分压。
2.1.3.3
相对湿度
relativehumidity
空气中所具有的实际水蒸气压与同一温度下饱和水蒸气压的百分比。［GB/T18517—2012.定义2.3.4]］2.1.3.4
绝对湿度absolutehumidity
单位体积湿空气中所含水蒸气的质量。［GB/T18517—2012.定义2.3.2]2.1.3.5
干空气dryair
不含水蒸气的空气。
2.1.3.6
饱和空气saturatedair
给定温度下，水蒸气的分压力达到该温度下饱和压力时的湿空气。2.1.3.7
临界点critical point
水和水蒸气具有相同性质的点。2.1.3.8
含湿量
humidity ratio
Kaeei
湿空气中对应1kg干空气所含水蒸气的质量。2.1.3.9
percentagehumidity
百分比湿度
饱和度percentagehumidity
湿空气的含湿量与同样温度和压力下饱和空气的含湿量之比注：通常以百分数表示。
2.1.3.10
quality of wet vapor
湿蒸气干度
水和水蒸气混合物中水蒸气质量的组分。2.1.3.11
saturation
水和水蒸气处于稳定平衡的共存状态。2.1.3.12
condensation
GB/T38932—2020
试验样品的表面温度低于周围空气的露点时，水蒸气在该表面上析出的现象，即水由气态转变为凝集的液态。
［GB/T2422—2012.定义6.9]
GB/T38932—2020
2.1.4流量
2.1.4.1
flow
单位时间内通过流通截面的流体量2.1.4.2
volume flow rate
体积流量
单位时间内，在规定的温度和压力下通过流通截面的流体体积。2.1.4.3
质量流量
mass flow quantity
单位时间内，在规定的温度和压力下通过流通截面的流体质量。2.1.5速度
2.1.5.1
管道流速
tube flut velocity
流体在管道内的流动速度。
2.1.5.2
relative velocity
相对速度
流体质点相对于运动物体的速度2.1.5.3
peripheral velocity
圆周速度
旋转物体某一点的线速度。
2.1.5.4
绝对速度
absolutevelocity
KaeeiKAca-
旋转物体中流体相对速度和圆周速度的失量和，2.1.5.5
轴向速度
axial velocity
旋转物体中流体质点速度的轴向分量2.1.5.6
radial velocity
径向速度
旋转物体中流体质点速度的径向分量。2.1.5.7
tangential velocity
切向速度
旋转物体中流体质点速度的切向分量。2.1.5.8
理论速度
theoretical velocity
isentropicvelocity
等嫡速度
涡轮级总等嫡熔降全部转变动能所得到的气流速度2.1.5.9
实际速度
realvelocity
总等摘恰降扣除能量损失后，气流质点的速度。2.1.5.10
速度三角形
velocitytriangle
流体质点的相对速度、圆周速度和绝对速度的矢量构成的矢量图6
2.1.5.11
平均速度
averagevelocity
某段时间内物体运动的位移与所用时间的比值2.1.5.12
rotational speed
做圆周运动的物体单位时间内沿圆周绕圆心旋转的圈数。2.1.5.13
角速度angularvelocity
连接运动质点和圆心的半径在单位时间内旋转的弧度。2.1.6气体热性质
2.1.6.1
热容heatcapacity
GB/T38932—2020
当一系统由于加给一微小的热量Q而温度升高dT时，Q/dT这个量即是该系统的热容。［GB/T3102.4—1993.定义4-15]2.1.6.2
Fspecificheatcapacity
比热容
单位质量的热容。
2.1.6.3
specificheat capacityat constantpressure定压比热容
恒压状态下的比热容。
2.1.6.4
specificheat capacityat constantvolume定容比热容
恒体积状态下的比热容。
2.1.6.5
internal energy
由于某些分子、原子和电子的运动和分离状态而在物质中所含的动能和势能的总和。2.1.6.6
烩enthalpy
一个状态参数，表示工质所含的全部热能，等于其内能值加上体积与绝对压力的乘积值。[GB/T18517——2012.定义2.5.1]2.1.6.7
entropy
一个状态参数，对于可逆过程，任意两个状态点之间的摘值变化量可以用积分[GB/T18517—2012.定义2.5.2]
2.1.6.8
exergy
当系统由一任意状态可逆地变化到与给定环境相平衡的状态时，理论上可以转换为机械能的那部分能量。
［GB/T18517—2012.定义2.5.3]2.1.6.9
绝热adiabatic
绝热过程
adiabatic process
GB/T38932—2020
在与外界没有热交换的情况下，流体完成能量转换的过程。2.1.6.10
adiabatic exponent
绝热指数
比热比specificheatratio
理想气体定压比热容C对定容比热容C的比值。2.1.6.11
latentheat
相态变化时恰的变化。
注：纯物质单位质量的潜热是在恒定温度下吸收和排出的热量。2.1.6.12
sensibleheat
物质无相态变化时，温度引起的热量变化。2.1.6.13
humidheat
在恒定压力和恒定含湿量条件下，每千克干空气连同其水分的增量与温升之比2.1.7传热
2.1.7.1
热流密度thermalflux
单位时间内，通过物体单位横截面积上的热量。2.1.7.2
thermal conductivity
导热系数
单位温度梯度下物质所传导的热流密度。2.1.7.3
热绝缘系数
heat insulation coefficient
温度差与热流密度的比值。
2.1.7.4
Surfacefilm conductance
放热系数
表面和流体间处于热稳定状态时，在表面和流体间单位温差下，单位面积、单位时间内传递的热量。2.1.7.5
传热系数
heattransfercoefficient
障碍物的热侧和冷侧流体处于稳定状态时，在两流体单位温差下，单位面积、单位时间内传递的热流量。
2.1.7.6
heatconduction
热传导
物体各部分之间不发生相对位移时，依靠微观粒子的热运动而产生的热量传递2.1.7.7
heatconvection
对流换热
流体流经固体时与固体表面之间的热量传递2.1.7.8
热辐射
thermal radiation
热量通过波动在空间的传递。
2.1.7.9
热阻thermal resistance
反映阻止热量传递的能力的综合参量，温度差与热流量的比值。2.1.7.10
airspaceconductance
气隙传热率
气隙传热系数airspaceheattransfercoefficient对于某一规定的气隙宽度，考虑传导、对流、辐射综合影响的传热系数。2.1.7.11
viscosity
黏性viscosity
半液体、液体及气体阻止形状或部分排列发生瞬时变化的特性，注：是由流体相邻层中作相对运动的流体摩擦力所造成的。2.1.7.12
动力黏度
dynamic viscosity
绝对黏度absoluteviscosity
液体两平面相隔单位距离时.为产生单位相对速度所需的单位面积上的力2.1.7.13
kinematicviscosity
运动黏度
运动黏性系数kinematicviscositycoefficient流体绝对黏度与其密度之比。
2.1.7.14
文Reynoldnumber
雷诺数
衡量流体惯性力和黏性力相对大小的无量纲数。Re
式中：
u/L
2.1.7.15
普朗特数
雷诺数：
pul
pu?
GB/T38932—2020
特征速度（如物体的运动速度或流过固定截面管道的平均速度），单位为米每秒（m/s）；特征长度（如物体的长度或直径，管道的内部尺寸等），单位为米（m）；流体密度，单位为于克每立方米（kg/m3）：流体的黏性系数；
流体的运动黏性系数：
惯性力（单位体积流体动能的两倍），单位为牛（N）；黏性力（黏性系数和速度梯度的乘积），单位为牛(N)。Prandt number
衡量气体黏性和热传导相对大小程度的无量纲数ucp
式中：www.bzxz.net
普朗特数；
