【SN商检标准】 家具弹性填充材料燃烧试验方法45°燃烧法

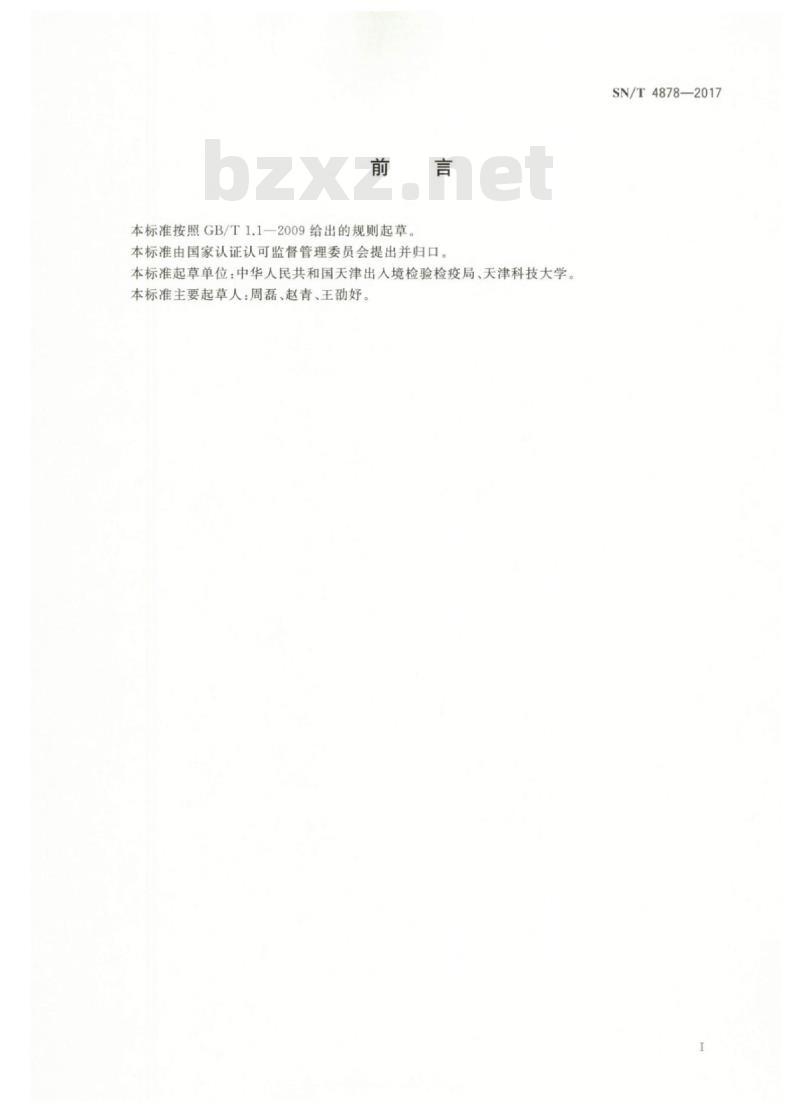

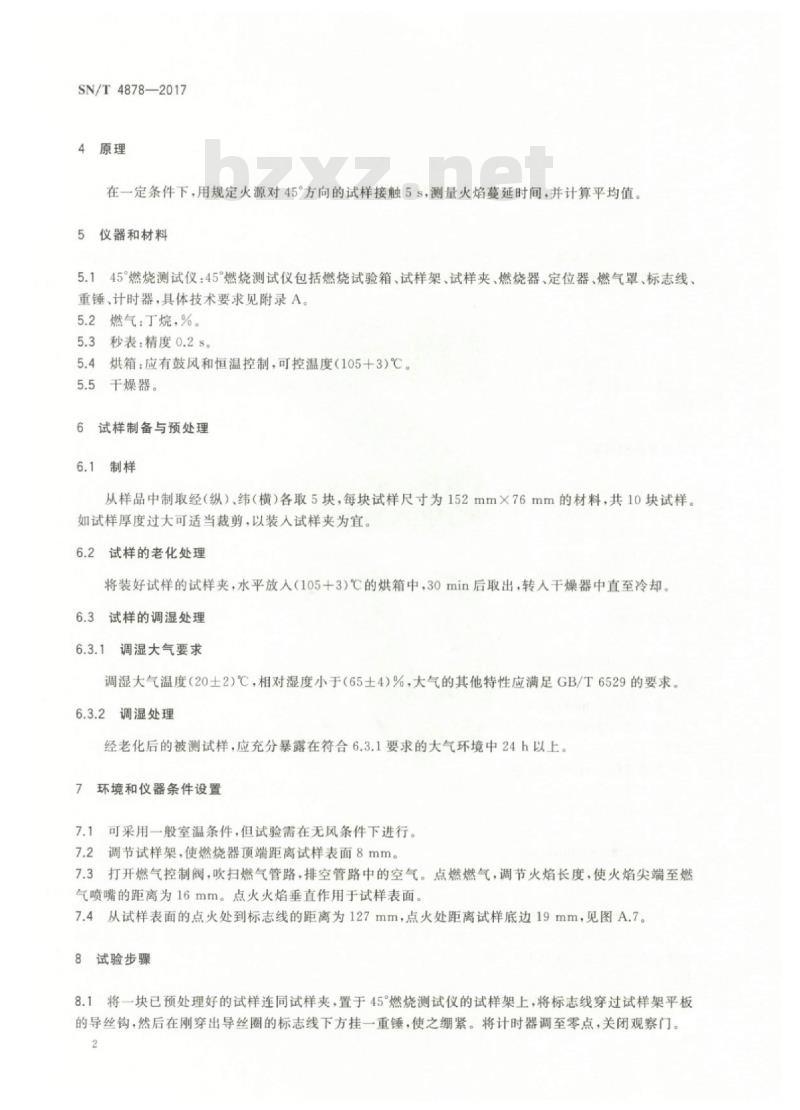

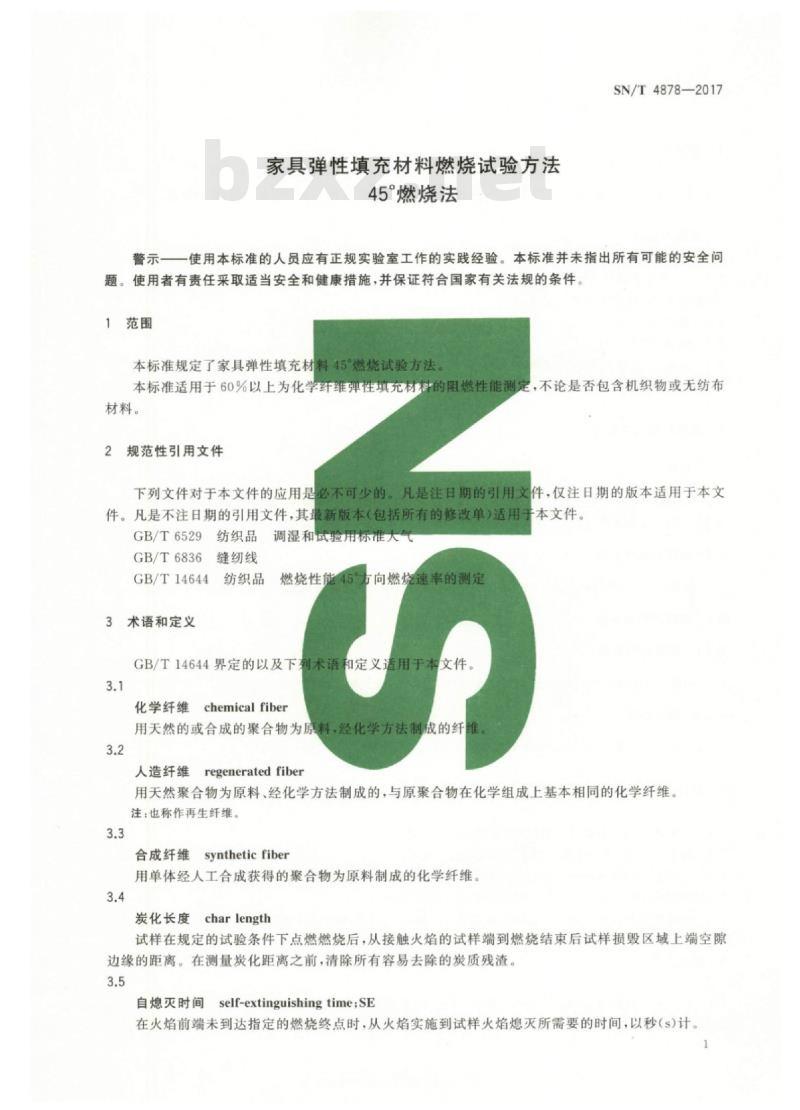

SN/T 4878—2017 家具弹性填充材料燃烧试验方法—45°燃烧法 Test method for the flammability of resilient filling materials used in upholstered furniture—45° method 发布日期：2017-07-21 实施日期：2018-03-01 本标准按照GB/T 1.1—2009给出的规则起草。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国天津出入境检验检疫局、天津科技大学。本标准主要起草人：周磊、赵青、王好。 警示：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当安全和健康措施，并保证符合国家有关法规的条件。 1 范围 本标准规定了家具弹性填充材料45°燃烧试验方法。本标准适用于60%以上为化学纤维弹性填充材料的阻燃性能测定，不论是否包含机织物或无纺布材料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用： GB/T 6529 纺织品调湿和试验用标准 GB/T 6836 缝纫线 GB/T 14644 燃烧性能45°方向燃烧速率的测定 3 术语和定义 GB/T 14644界定的以及下列术语和定义适用于本文件。 3.1 化学纤维 (chemical fiber)：用天然的或合成的聚合物为原料，经化学方法制成的纤维。 3.2 人造纤维 (regenerated fiber)：用天然聚合物为原料、经化学方法制成的，与原聚合物在化学组成上基本相同的化学纤维。注：也称作再生纤维。 3.3 合成纤维 (synthetic fiber)：用单体经人工合成获得的聚合物为原料制成的化学纤维。 3.4 炭化长度 (char length)：试样在规定的试验条件下点燃燃烧后，从接触火焰的试样端到燃烧结束后试样损毁区域上端空隙边缘的距离。在测量炭化距离之前，清除所有容易去除的炭质残渣。 3.5 自熄灭时间 (self-extinguishing time; SE)：在火焰前端未到达指定的燃烧终点时，从火焰实施到试样火焰熄灭所需要的时间，以秒(s)计。 4 原理 在一定条件下，用规定火源对45°方向的试样接触5s，测量火焰蔓延时间，并计算平均值。 5 仪器和材料 5.1 45°燃烧测试仪：45°燃烧测试仪包括燃烧试验箱、试样架、试样夹、燃烧器、定位器、燃气罩、标志线、重锤、计时器，具体技术要求见附录A。 5.2 燃气：丁烷，浓度为%。 5.3 秒表：精度0.2s。 5.4 烘箱：应有鼓风和恒温控制，可控温度为(105±3)℃。 5.5 干燥器。 6 试样制备与预处理 6.1 制样 从样品中取经（纵）、纬（横）各5块，每块试样尺寸为152mm×76mm，共10块试样。如试样厚度过大可适当裁剪，以装入试样夹为宜。 6.2 试样的老化处理 将装好试样的试样夹水平放入(105±3)℃的烘箱中，30min后取出，转入干燥器中直至冷却。 6.3 试样的调湿处理 6.3.1 调湿大气要求 调湿大气温度为(20±2)℃，相对湿度小于(65±4)%，大气的其他特性应满足GB/T 6529的要求。 6.3.2 调湿处理 经老化后的被测试样，应充分暴露在符合6.3.1要求的大气环境中24h以上。 7 环境和仪器条件设置 7.1 可采用一般室温条件，但试验需在无风条件下进行。 7.2 调节试样架，使燃烧器顶端距离试样表面8mm。 7.3 打开燃气控制阀，吹扫燃气管路，排空管路中的空气。点燃燃气，调节火焰长度，使火焰尖端至燃气喷嘴的距离为16mm。点火火焰垂直作用于试样表面。 7.4 从试样表面的点火处到标志线的距离为127mm，点火处距离试样底边19mm，见图A.7。 8 试验步骤 8.1 将一块已预处理好的试样连同试样夹，置于45°燃烧测试仪的试样架上，将标志线穿过试样架平板的导丝钩，然后在刚穿出导丝圈的标志线下方挂一重锤，使之绷紧。将计时器调至零点，关闭观察门。 8.2 点着燃烧器，使火焰与试样的表面接触5s，同时开启计时器。当火焰烧至标志线时，重锤因线被烧断而下落，计时器停止计时。从调湿处理完毕到点燃试样的时间，不得超过45s。 8.3 观察试样的燃烧状态，记录计时器所示的火焰蔓延时间。若火焰未到达规定的终点，则用秒表记录下试样的自熄灭时间（SE），精确到0.2s。
