【HG化工标准】 代替 HG/T 2951-2001 隔膜法金属阳极电解槽

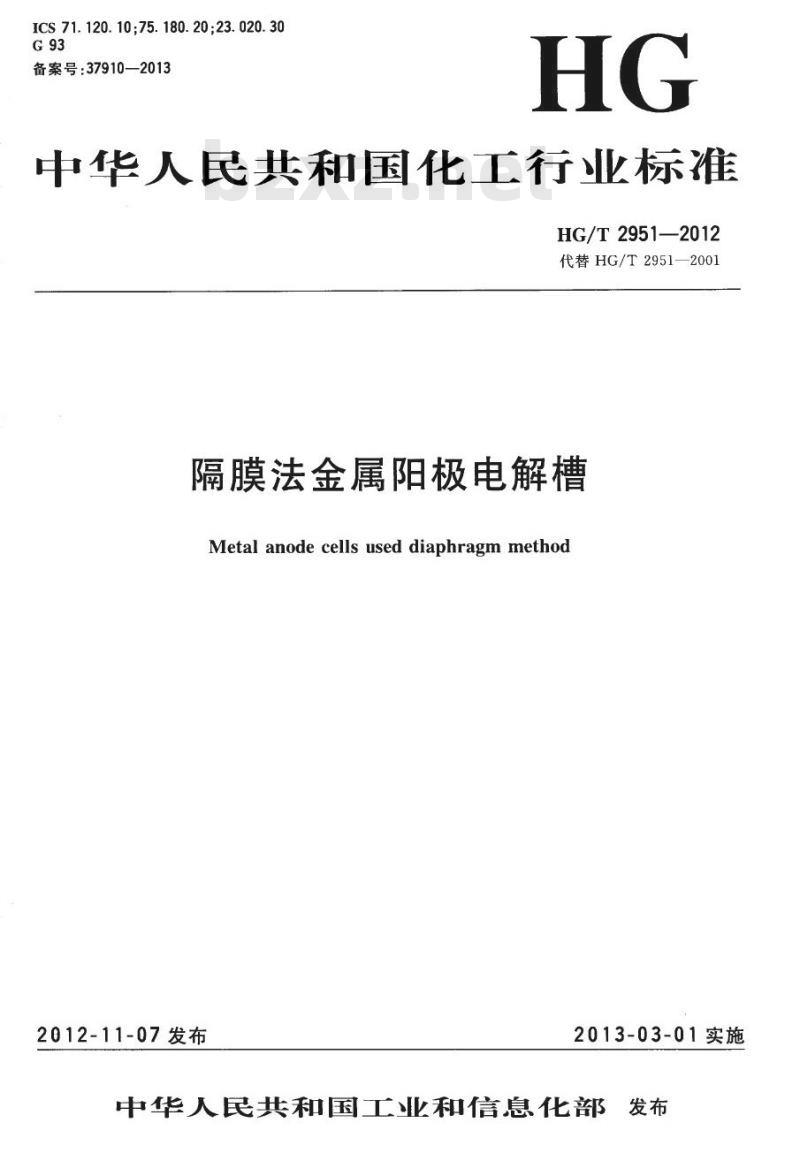

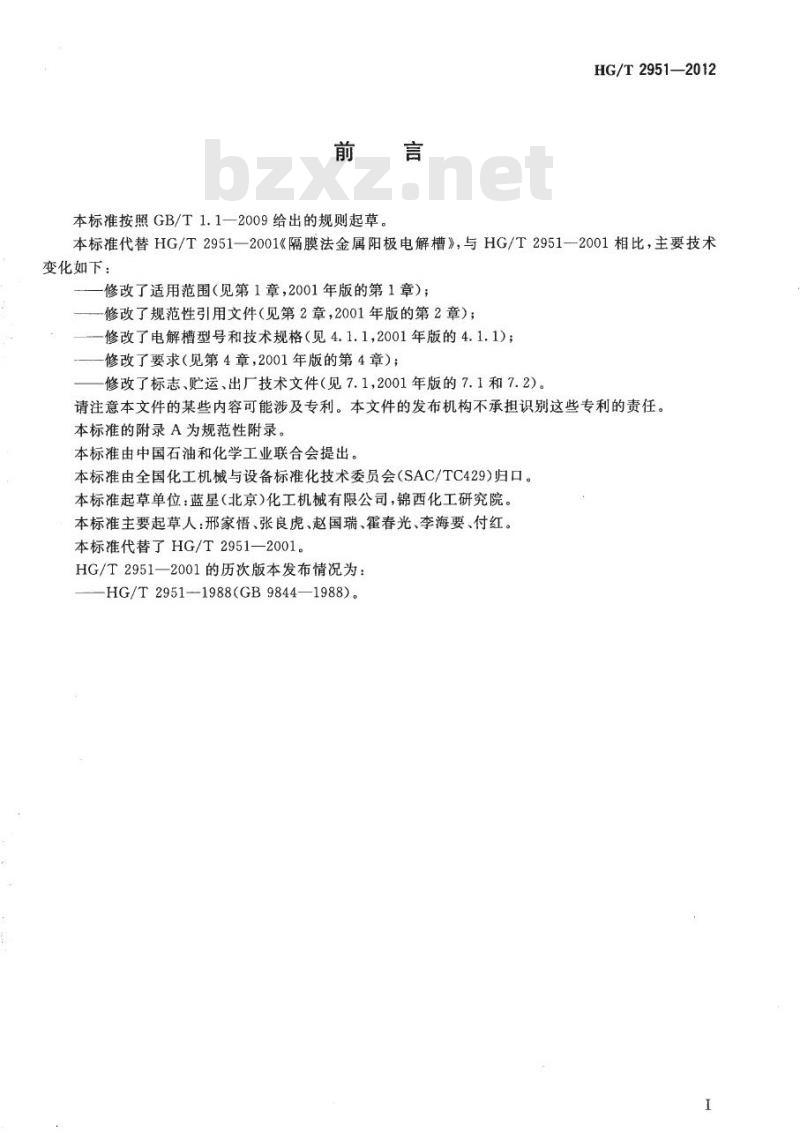

HG/T 2951—2012 代替 HG/T 2951—2001 隔膜法金属阳极电解槽 Metal anode cells used diaphragm method 2012-11-07 发布 2013-03-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 2951—2001《隔膜法金属阳极电解槽》，与 HG/T 2951—2001 相比，主要技术变化如下：修改了适用范围（见第 1 章）；修改了规范性引用文件（见第 2 章）；修改了电解槽型号和技术规格（见 4.1.1）；修改了要求（见第 4 章）；修改了标志、贮运、出厂技术文件（见 7.1）。请注意，本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准的附录 A 为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会 (SAC/TC429) 归口。本标准起草单位：蓝星（北京）化工机械有限公司，锦西化工研究院。本标准主要起草人：邢家悟、张良虎、赵国瑞、霍春光、李海要、付红。 1 范围 本标准规定了隔膜法金属阳极电解槽（以下简称为电解槽）的产品分类与型号标志方法、要求、检验方法、检验规则及标志、贮运、出厂技术文件。本标准适用于氯碱工业用隔膜法金属阳极电解槽。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 191 包装储运图示标志 - GB/T 197 普通螺纹公差 - GB/T 2040 普通螺纹极限偏差 - GB/T 2516 碳素结构钢和低合金结构钢热轧厚钢板和钢带 - GB/T 3274 铜及铜合金板材 - GB/T 3620.1 钛及钛合金牌号和化学成分 - GB/T 3620.2 钛及钛合金加工产品化学成分及成分允许偏差 - GB/T 3621 钛及钛合金板材 - GB/T 3623 钛及钛合金丝 - GB/T 5231 钛铜复合棒 - GB/T 7734 工业产品使用说明书总则 - GB/T 9969 复合钢板超声波检验方法 - GB/T 12769 工业设备及管道防腐蚀工程施工规范 - GB 50726 工业设备及管道防腐蚀工程施工质量验收规范 - HG/T 2471 电解槽金属阳极涂层 - HG/T 3679 电解槽金属阳极涂层用三氯化铁 - HG/T 20677 橡胶衬里化工设备 - JB/T 4730.5 承压设备无损检测 第5部分：渗透检测 - YB/T 5294 一般用途低碳钢丝 3 产品分类与型号标志方法 3.1 产品分类及代号 电解槽产品按照金属阳极结构分为固定式金属阳极电解槽与扩张式金属阳极电解槽两大类型，其代号按表 1 的规定。 表 1 电解槽分类的代号 - 固定式金属阳极：代号 G - 扩张式金属阳极：代号 K 3.2 型号标志方法 标记示例：GJD30 GJD30 表示首次设计的单台电解槽阳极面积为 30m² 的固定式金属阳极电解槽。KJD30-Ⅱ 表示第二次改型设计的单台电解槽阳极面积为 30m² 的扩张式金属阳极电解槽。 4 要求 4.1 设计参数 4.1.1 电解槽的型号和技术规格应符合表 2 的规定。其中 GJD30 型号系列产品有关技术规格见附录 A。 表 2 电解槽的型号及技术规格（部分提取数据）： - JD30-Ⅲ 型：最大电流负荷 54 kA；工作电流密度 1530~1830 A/m²；工作温度 48 ℃；槽电压 30 V。 - JD16 型：最大电流负荷 30 kA；工作电流密度 1500~1800 A/m²；工作温度 90~95 ℃；槽电压 3.1~3.4 V（注：原文数据）；其他参数（如阴阳极间距、材质等）见原文。
