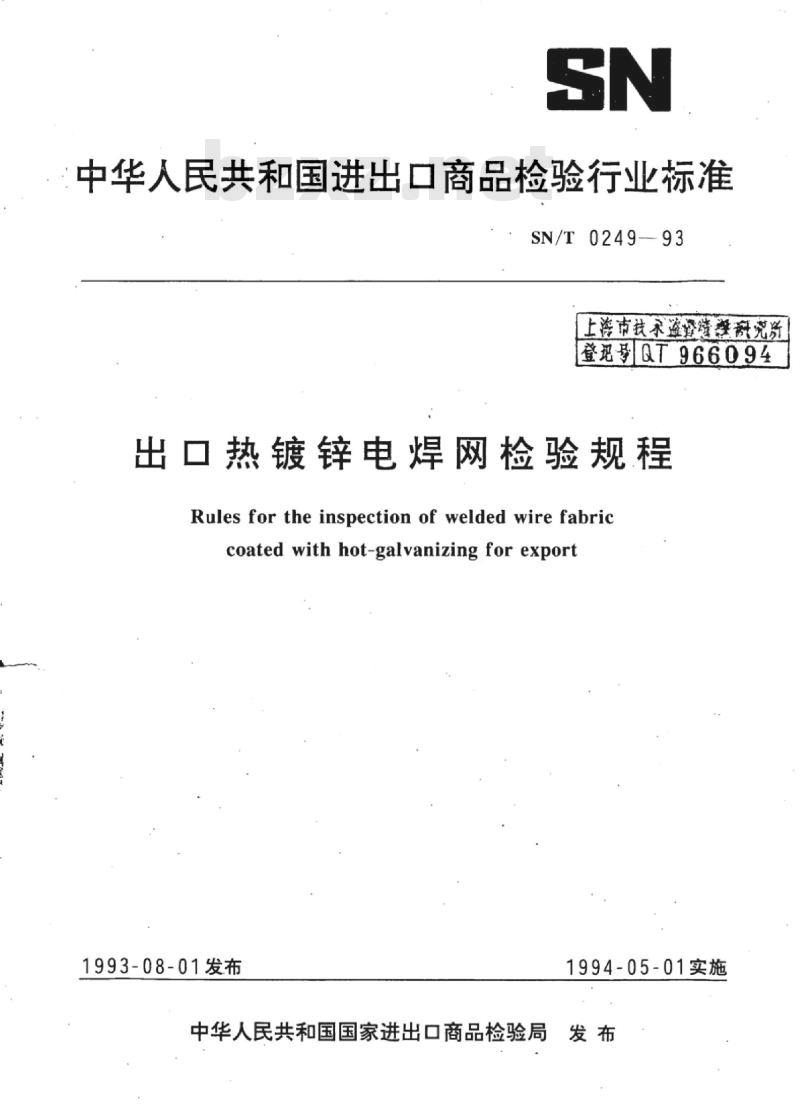

【SN商检标准】 出口热镀锌电焊网检验规程

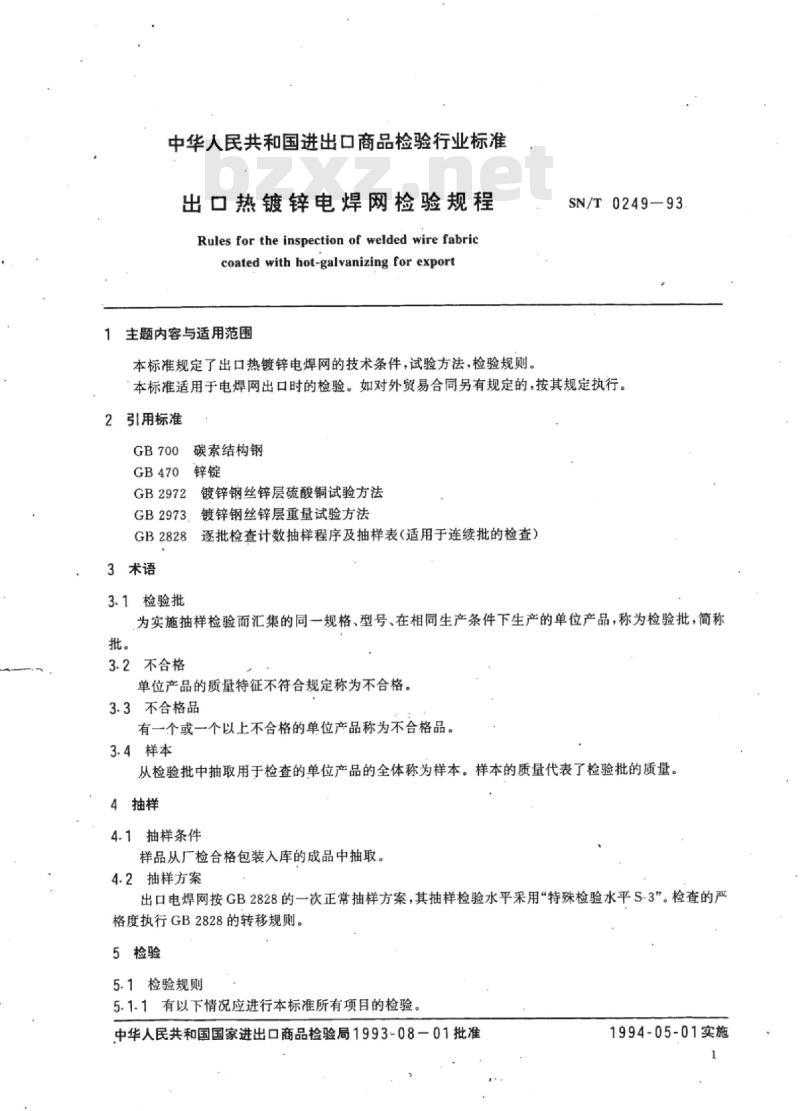

SN/T 0249-93 出口热镀锌电焊网检验规程 1 范围 本标准规定了出口热镀锌电焊网的技术条件、试验方法及检验规则。 本标准适用于电焊网出口检验。如外贸合同另有规定，则按合同执行。 2 引用标准 GB700 碳素结构钢 GB470 锌锭 GB2972 镀锌钢丝锌层硫酸铜试验方法 GB2973 镀锌钢丝锌层重量试验方法 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批检查） 3 术语 3.1 检验批：为实施抽样检验而汇集的同一规格、型号、在相同生产条件下生产的单位产品集合。 3.2 不合格：单位产品的质量特征不符合规定要求。 3.3 不合格品：含有一个或一个以上不合格的单位产品。 3.4 样本：从检验批中抽取用于检查的单位产品集合，用于代表批质量。 4 抽样 4.1 抽样条件：样品从厂检合格、包装入库的成品中抽取。 4.2 抽样方案：按GB2828一次正常抽样方案执行，检验水平为特殊检验水平S-3，检查严格度按转移规则执行。 5 检验 5.1 检验规则 5.1.1 在以下情况应进行全项目检验： a) 新产品首次检验； b) 定型产品停产半年后恢复生产首次检验。 5.1.2 正常生产及正常出口情况下，每半年至少进行一次全项目检验。 5.1.3 除上述情况外，应逐批检验以下项目：包装与标志、型式及尺寸、弧形边、断丝及脱焊、双丝、网孔偏差、网面平整、网面锌粒、纬斜。 5.2 不合格分类及AQL B类不合格：弧形边、断丝脱焊、网格偏差 C类不合格：型式及尺寸、双丝、网面平整、网面锌粒、纬斜 5.3 技术条件 5.3.1 产品代号及标志：RHW-S×W×W-L×B/XXX×-B××X-XX（含商检批号、标准编号等信息） 5.3.2 包装与储存 产品应有合格证，内容包括：产品名称、代号、商标、出厂日期、批号、重量、厂名。 单件采用防潮包装，包装应平整坚固并附合格证。 产品应储存于无腐蚀介质、通风良好、相对湿度不大于80%的仓库中。 5.3.3 型式与结构 电焊网型式见图示结构要求，包括网宽B、网长L、丝径D、经向网孔W1、纬向网孔W2等参数。 5.3.4 尺寸要求 表2：长度要求 ≥30480 mm（可按用户需求定制） 表3：网孔尺寸及偏差 50.8×50.8 mm（纬向±2%，经向±5%） 25.4×50.8 mm（纬向±2%，经向±5%） 25.4×25.4 mm（纬向±2%，经向±5%） 12.7×25.4 mm（纬向±2%，经向±5%） 19.0×19.0 mm（纬向±2%，经向±5%） 12.7×12.7 mm（纬向±2%，经向±5%） 9.5×9.5 mm（纬向±2%，经向±5%） 6.4×6.4 mm（纬向±2%，经向±5%） 丝径D及偏差： 1.80～2.50 mm ±0.07 mm 1.00～1.80 mm ±0.05 mm 0.50～0.90 mm ±0.04 mm 5.3.5 外观质量要求 电焊网弧形边弦高不大于200mm，经纬线应垂直，纬斜不大于30mm。
