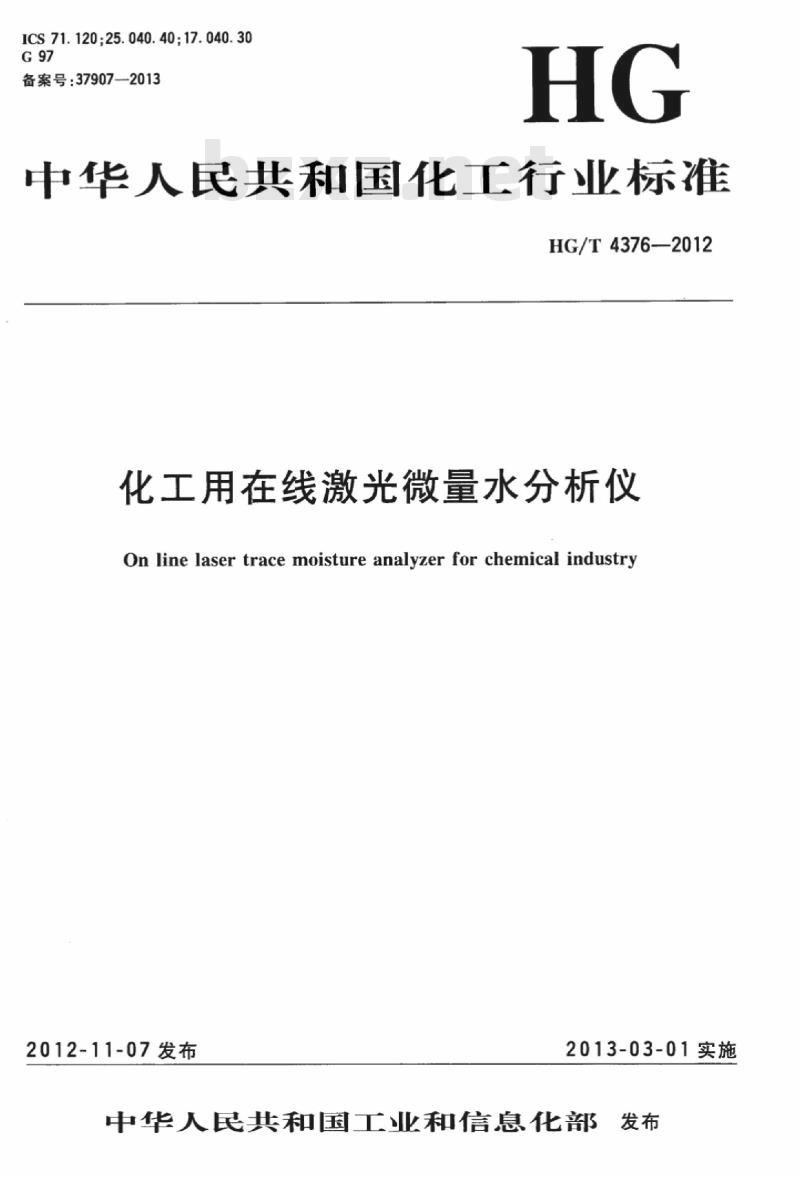

【HG化工标准】 化工用在线激光微量水分析仪

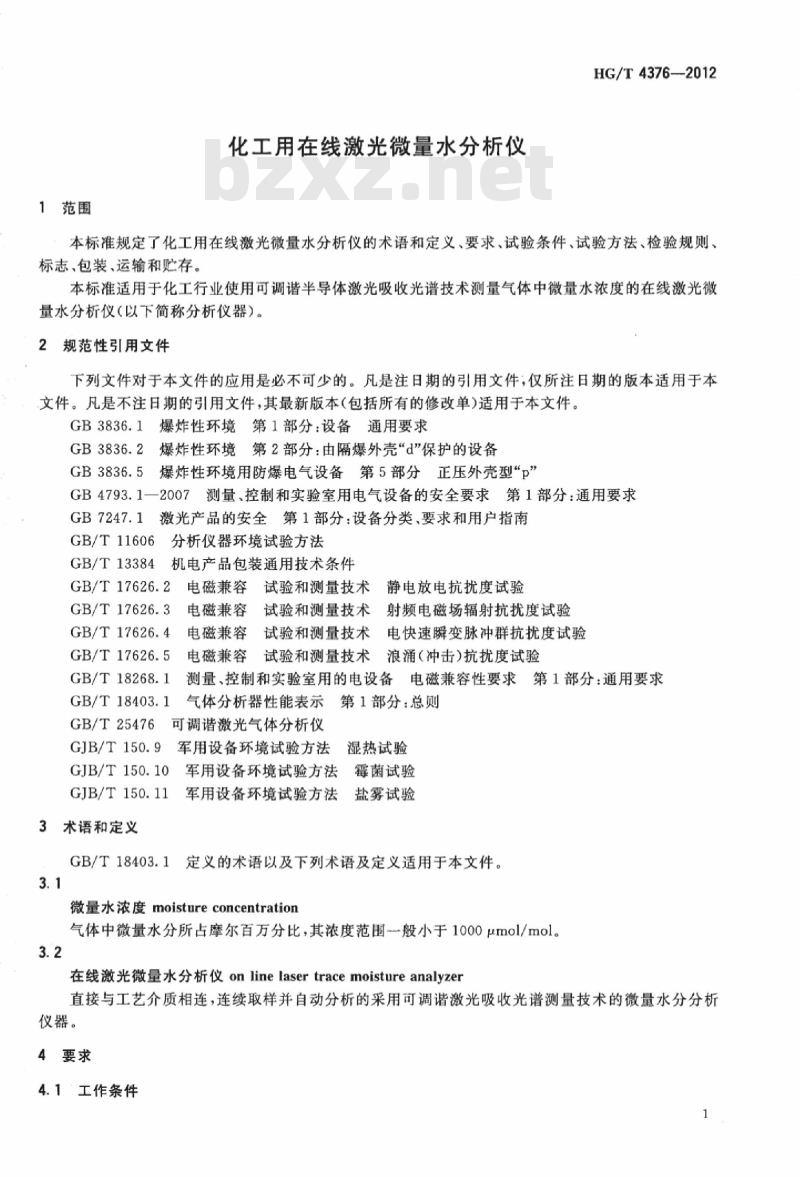

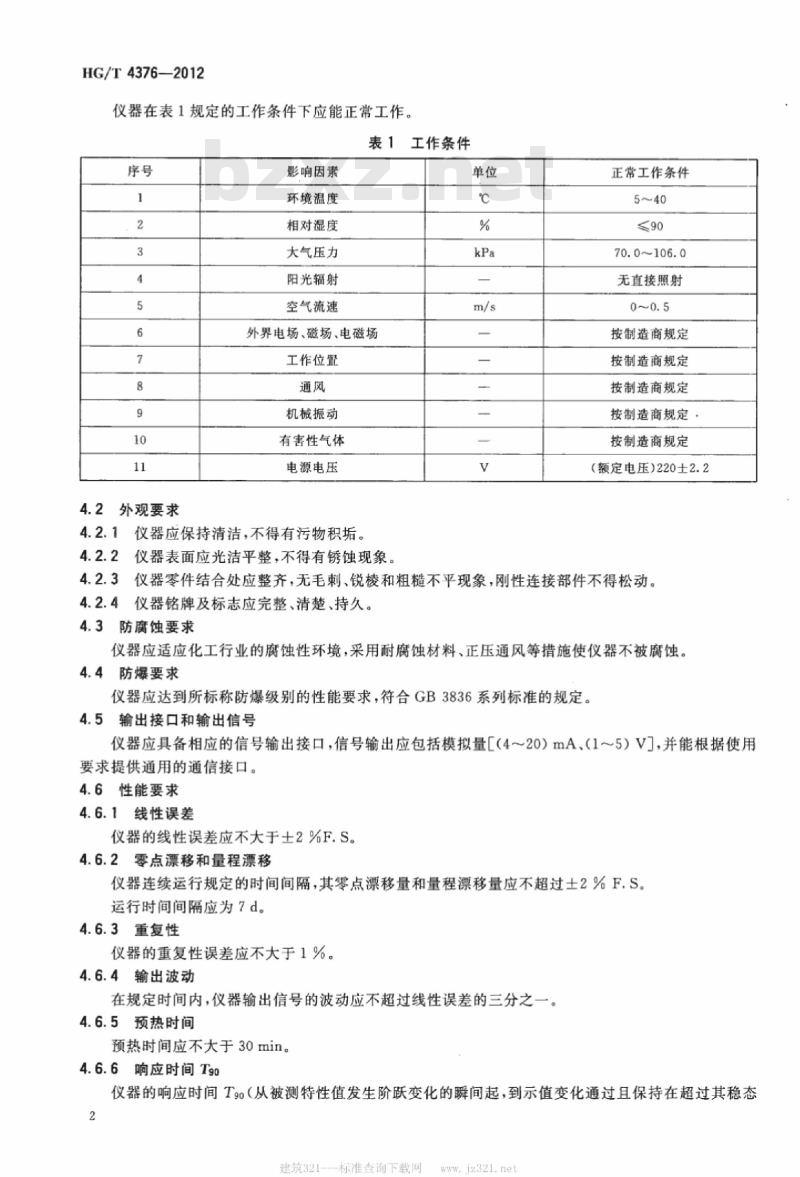

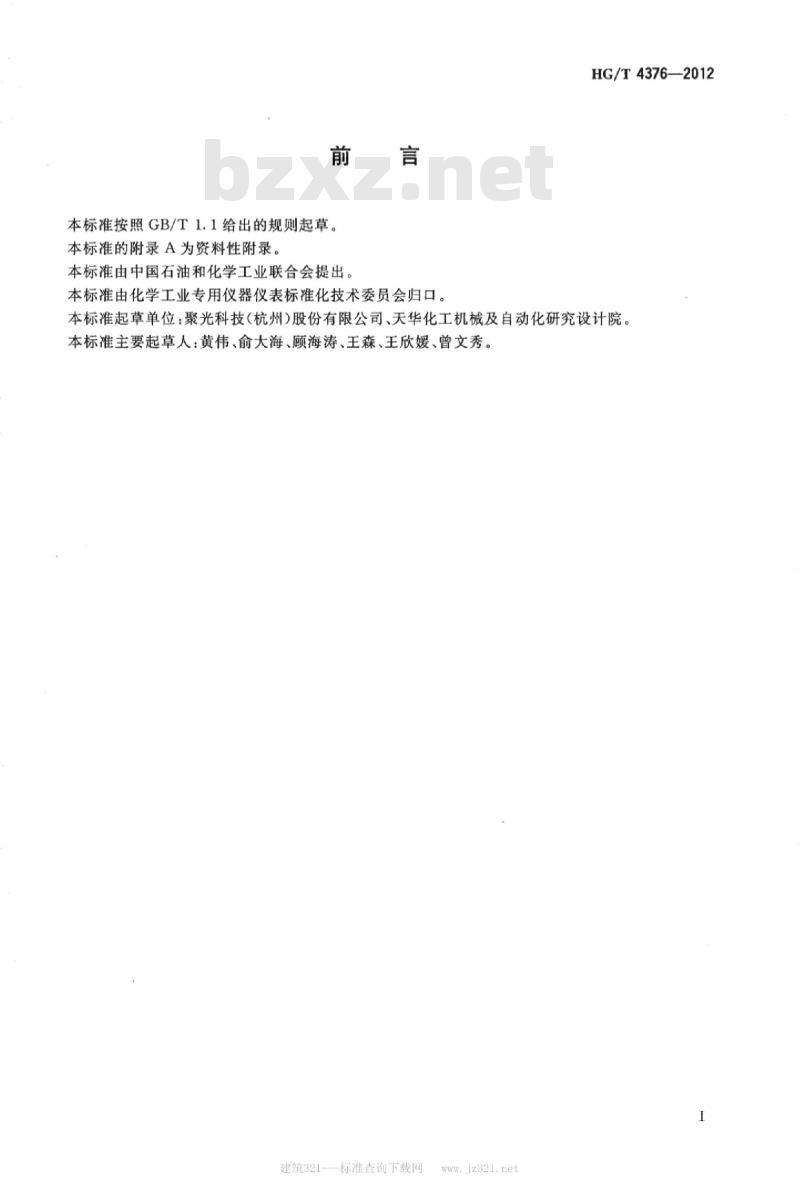

HG/T4376-2012 化工用在线激光微量水分析仪 前言 本标准按照GB/T1.1起草，由中国石油和化学工业联合会提出，化学工业专用仪器仪表标准化技术委员会归口管理。本标准附录A为资料性附录。起草单位包括聚光科技（杭州）股份有限公司和天华化工机械及自动化研究设计院。主要起草人：黄伟、俞大海、顾海涛、王森、王欣媛、曾文秀。 1 范围 本标准规定了化工用在线激光微量水分析仪的术语和定义、要求、试验条件、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于化工行业使用可调谐半导体激光吸收光谱技术测量气体中微量水浓度的在线分析仪。 2 规范性引用文件 GB3836.1 爆炸性环境 第1部分：设备通用要求 GB3836.2 爆炸性环境 第2部分：隔爆外壳"d"保护设备 GB3836.5 爆炸性环境用防爆电气设备 第5部分：正压外壳型p GB4793.1-2007 测量、控制和实验室用电气设备的安全 第1部分：通用要求 GB7247.1 激光产品安全 第1部分：设备分类、要求和用户指南 GB/T11606 分析仪器环境试验方法 GB/T13384 机电产品包装通用技术条件 GB/T17626.2 电磁兼容试验 静电放电抗扰度试验 GB/T17626.3 射频电磁场辐射抗扰度试验 GB/T17626.4 电快速瞬变脉冲群抗扰度试验 GB/T17626.5 浪涌（冲击）抗扰度试验 GB/T18268.1 测量、控制和实验室用电设备电磁兼容性要求 第1部分：通用要求 GB/T18403.1 气体分析器性能表示 第1部分：总则 GB/T25476 可调谐激光气体分析仪 GJB/T150.9 军用设备环境试验方法 湿热试验 GJB/T150.10 军用设备环境试验方法 霉菌试验 GJB/T150.11 军用设备环境试验方法 盐雾试验 3 术语和定义 3.1 微量水浓度（moisture concentration）：气体中微量水分所占摩尔百万分比，浓度范围一般小于1000 μmol/mol。 3.2 在线激光微量水分析仪（online laser trace moisture analyzer）：直接与工艺介质相连，连续取样并自动分析，采用可调谐激光吸收光谱技术测量微量水分的仪器。 4 要求 4.1 工作条件 仪器应在表1规定的工作条件下正常工作。 表1 工作条件 环境温度：5~40 ℃ 相对湿度：≤90% 大气压力：70.0~106.0 kPa 阳光辐射：无直接照射 空气流速：0~0.5 m/s 外界电场、磁场、电磁场：按制造商规定 工作位置：按制造商规定 通风：按制造商规定 机械振动：按制造商规定 有害性气体：按制造商规定 电源电压：额定220 V ±2.2% 4.2 外观要求 4.2.1 仪器应保持清洁，无污物积垢。 4.2.2 仪器表面应光洁平整，无锈蚀。 4.2.3 零件结合处应整齐，无毛刺、锐棱和粗糙不平现象，刚性连接部件不得松动。 4.2.4 仪器铭牌及标志应完整、清楚、持久。 4.3 防腐蚀要求 仪器应适应化工行业腐蚀性环境，采用耐腐蚀材料、正压通风等措施防止腐蚀。 4.4 防爆要求 仪器应达到所标称防爆级别，符合GB3836系列标准。 4.5 输出接口和输出信号 仪器应具备模拟量信号输出接口（4～20 mA 或 1～5 V），并根据使用要求提供通用通信接口。 4.6 性能要求 4.6.1 线性误差：仪器线性误差不大于 ±2% F.S。 4.6.2 零点漂移和量程漂移：仪器连续运行应保持稳定，漂移应在允许范围内。
