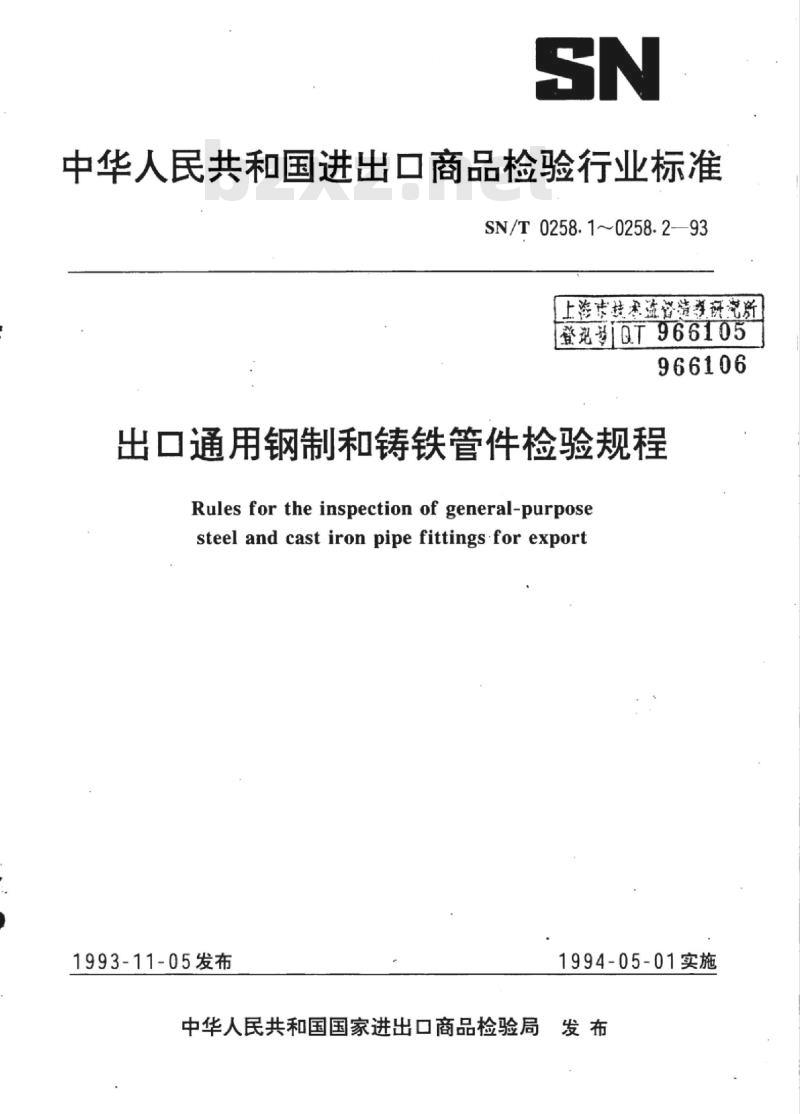

【SN商检标准】 出口通用钢制和铸铁管件检验规程

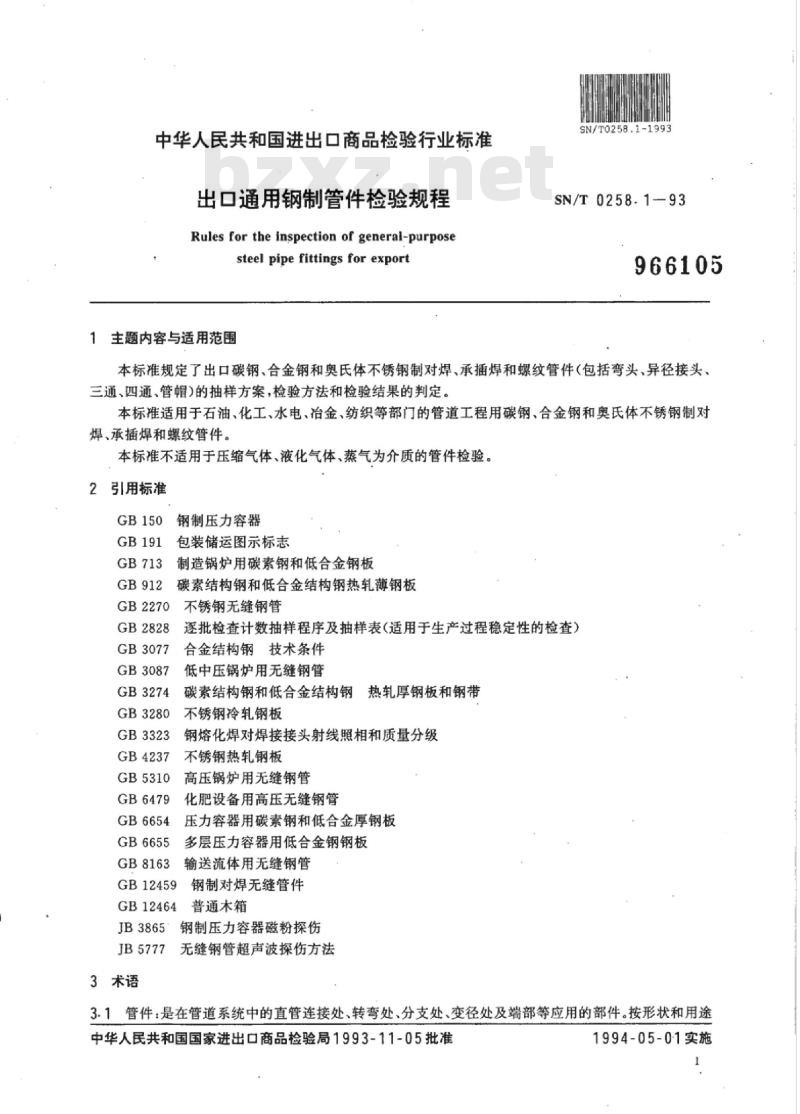

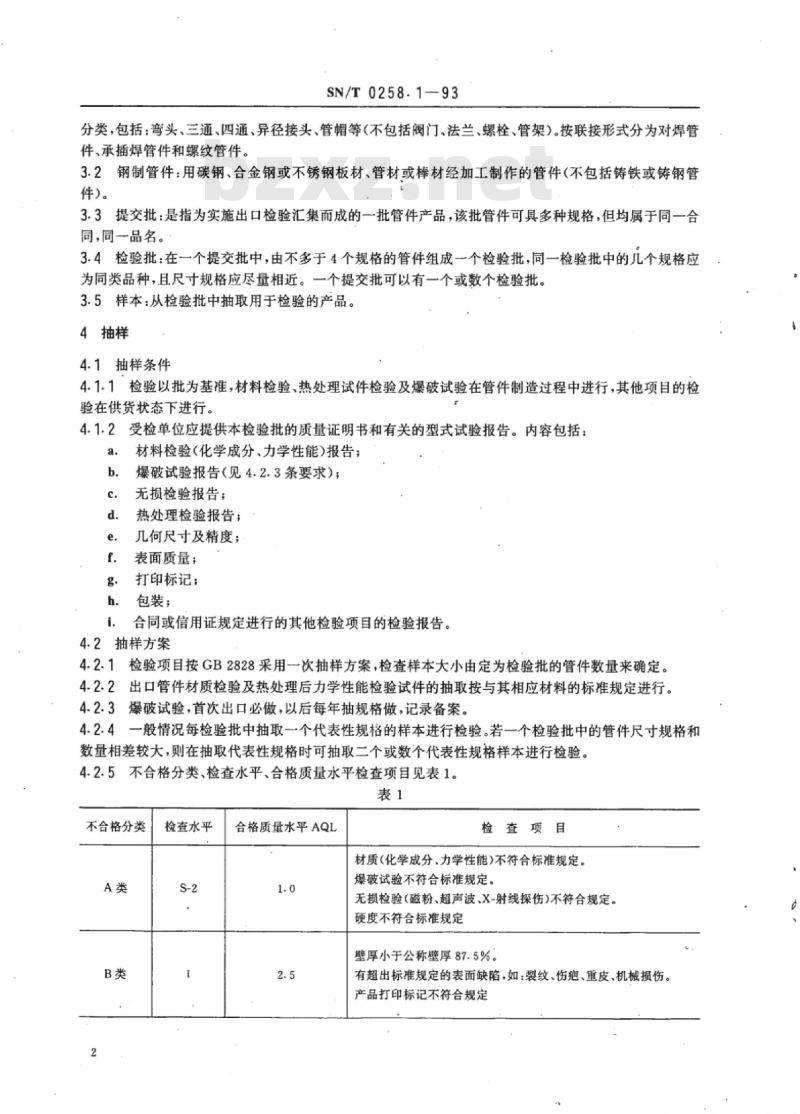

中华人民共和国进出口商品检验行业标准 SN/T0258.1-93 出口通用钢制管件检验规程 及 SN/T0258.2-93 出口通用铸铁管件检验规程 发布：1993-11-05 实施：1994-05-01 中华人民共和国国家进出口商品检验局 1 主题内容与适用范围 本标准规定了出口碳钢、合金钢和奥氏体不锈钢制对焊、承插焊和螺纹管件（包括弯头、异径接头、三通、四通、管帽）的抽样方案、检验方法及检验结果判定。本标准适用于石油、化工、水电、冶金、纺织等部门管道工程用的碳钢、合金钢和奥氏体不锈钢管件，但不适用于压缩气体、液化气体及蒸汽介质的管件检验。 2 规范性引用文件 GB150 钢制压力容器 GB191 包装储运图示标志 GB713 制造锅炉用碳素钢和低合金钢板 GB912 碳素结构钢和低合金结构钢热轧薄钢板 GB2270 不锈钢无缝钢管 GB2828 逐批检查计数抽样程序及抽样表 GB3077 合金结构钢技术条件 GB3087 低中压锅炉用无缝钢管 GB3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB3280 不锈钢冷轧钢板 GB3323 钢熔化焊对焊接接头射线照相和质量分级 GB4237 不锈钢热轧钢板 GB5310 高压锅炉用无缝钢管 GB6479 化肥设备用高压无缝钢管 GB6654 压力容器用碳素钢和低合金厚钢板 GB6655 多层压力容器用低合金钢钢板 GB8163 输送流体用无缝钢管 GB12459 钢制对焊无缝管件 GB12464 普通木箱 JB3865 钢制压力容器磁粉探伤 JB5777 无缝钢管超声波探伤方法 3 术语 3.1 管件：用于管道系统中直管连接、转弯、分支、变径及端部的部件。按形状和用途分类，包括弯头、三通、四通、异径接头、管帽（不包括阀门、法兰、螺栓、管架）；按联接形式分为对焊管件、承插焊管件和螺纹管件。 3.2 钢制管件：用碳钢、合金钢或不锈钢板材、管材或棒材加工制作的管件（不包括铸铁或铸钢管件）。 3.3 提交批：为实施出口检验而汇集的管件产品，可包含多种规格，但属于同一合同和同一品名。 3.4 检验批：在提交批中，由不多于四个规格的管件组成，规格应为同类品种且尺寸相近。一个提交批可含一个或多个检验批。 3.5 样本：从检验批中抽取用于检验的产品。 4 抽样 4.1 抽样条件 4.1.1 检验以批为基准。材料检验、热处理试件检验及爆破试验在管件制造过程中进行，其他项目在供货状态下检验。 4.1.2 受检单位应提供本检验批的质量证明书及型式试验报告，包括： - 材料检验（化学成分、力学性能）报告 - 爆破试验报告 - 无损检验报告 - 热处理检验报告 - 几何尺寸及精度 - 表面质量 - 打印标记 - 包装 - 合同或信用证规定的其他检验项目报告 4.2 抽样方案 4.2.1 检验项目按GB2828一次抽样方案，样本大小按检验批管件数量确定。 4.2.2 出口管件材质检验及热处理后力学性能检验试件按相关标准抽取。 4.2.3 爆破试验首次出口必做，以后每年抽规格做并记录备案。 4.2.4 每检验批中抽取一个代表性规格样本检验。若尺寸规格和数量差异较大，可抽取多个代表性规格样本。 4.2.5 不合格分类、检查水平、合格质量水平见表1。 表1 不合格分类及检查标准 不合格分类：A类/B类 检查水平：S-2 合格质量水平AQL：1.0/2.5 检查项目包括材质（化学成分、力学性能）不符等。
