【SN商检标准】 口织物纱线滑移和接缝强力试验方法

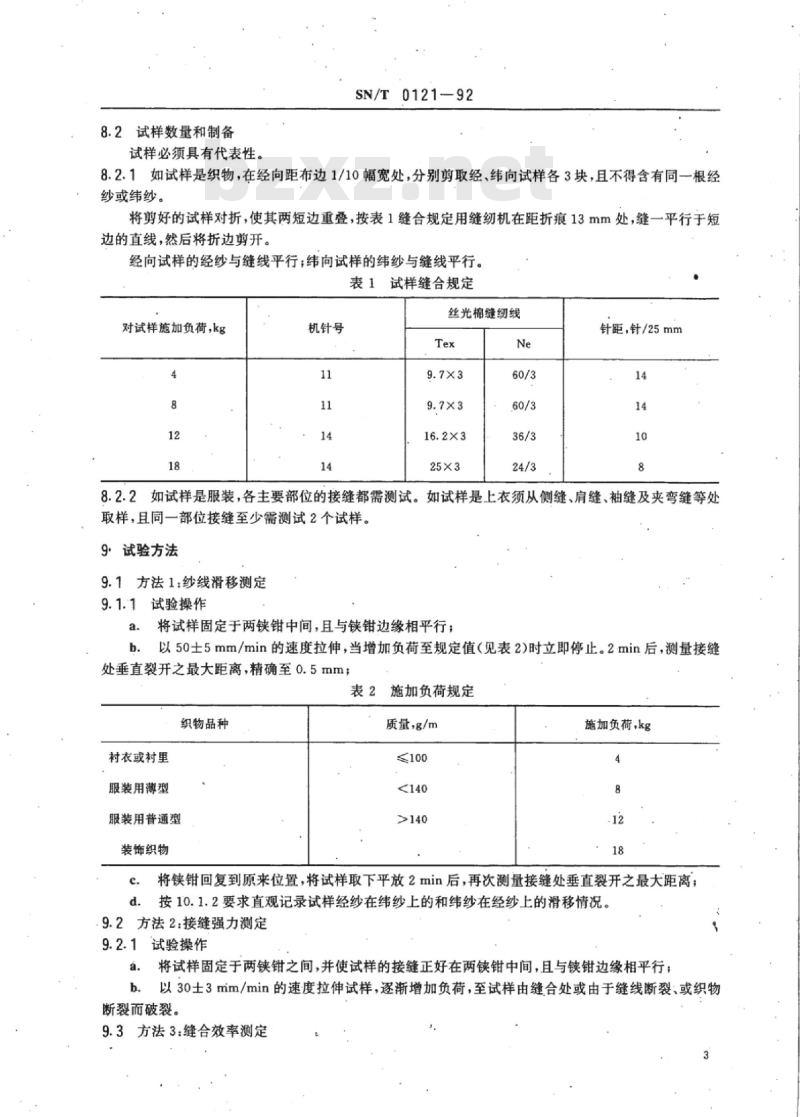

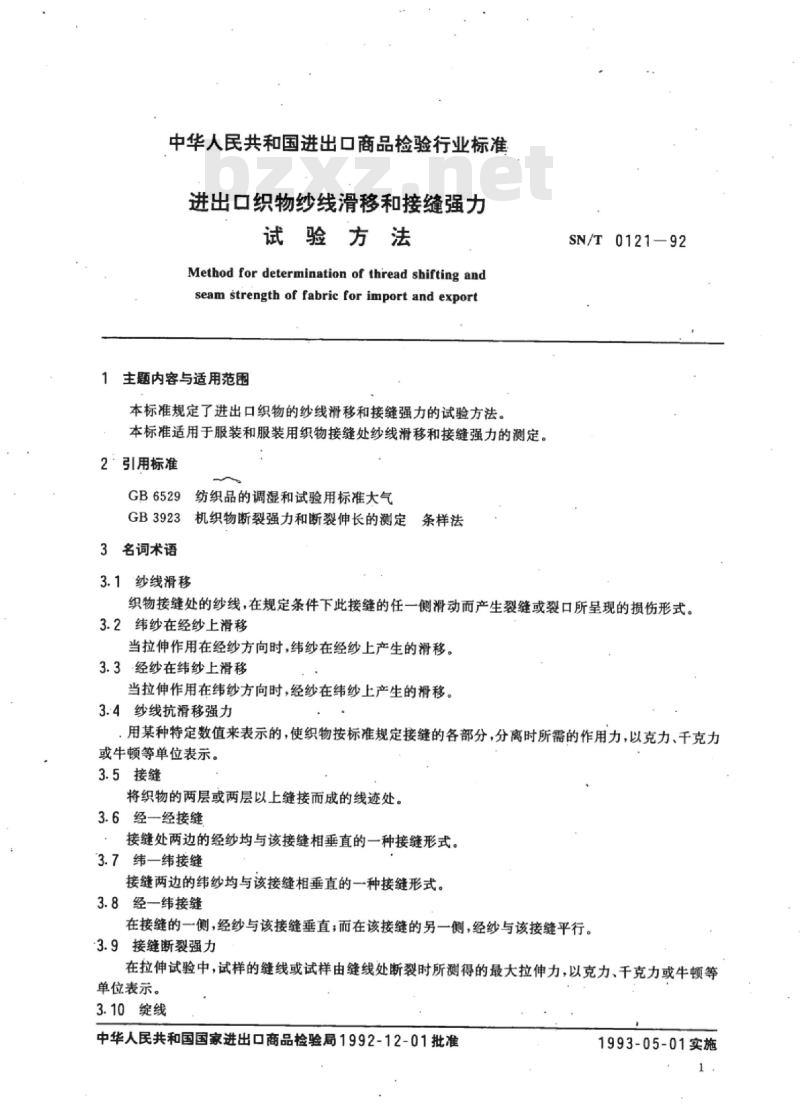

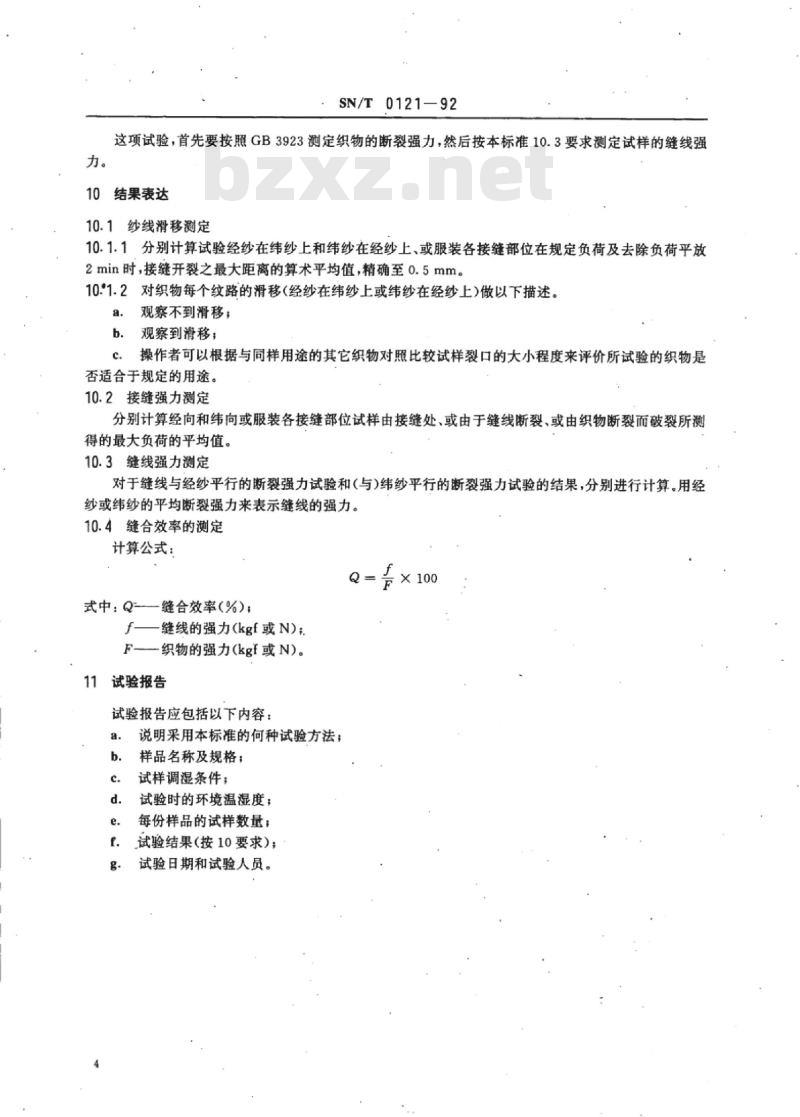

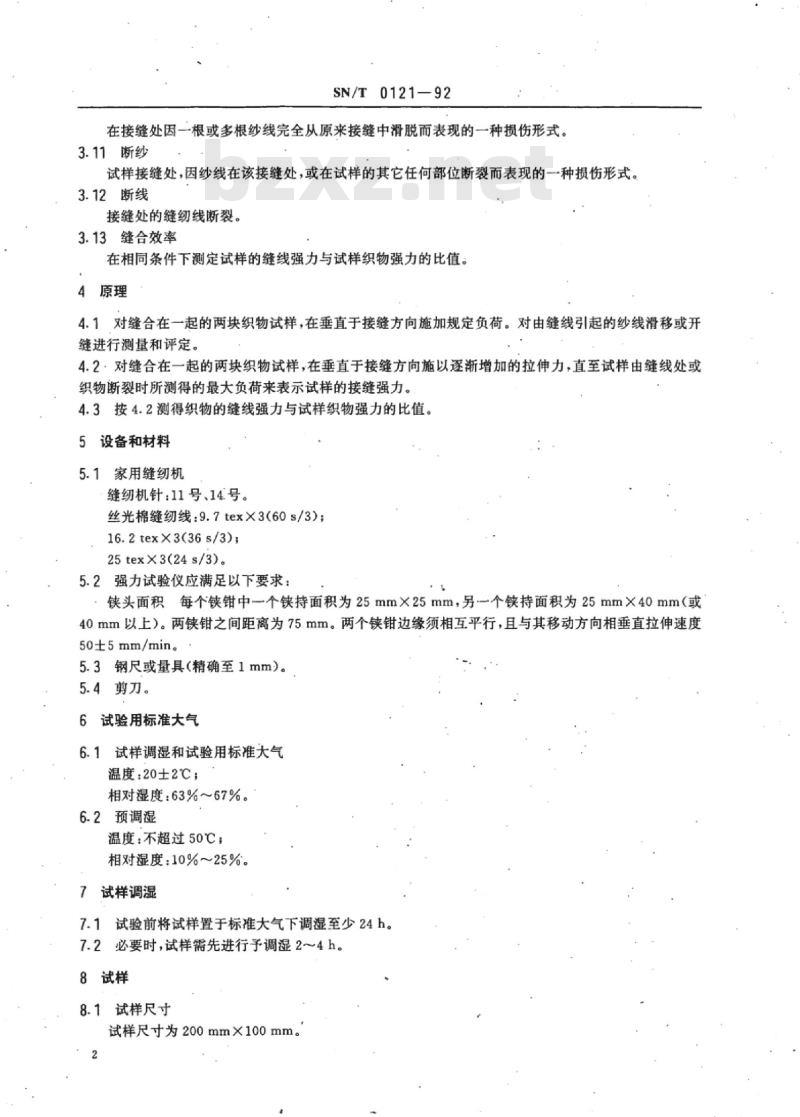

中华人民共和国进出口商品检验行业标准 SN/T.0121-92 进出口织物纱线滑移和接缝强力试验方法 Method for determination of thread shifting and seam strength of fabric for import and export 1 主题内容与适用范围 本标准规定了进出口织物的纱线滑移和接缝强力的试验方法，适用于服装和服装用织物接缝处纱线滑移和接缝强力的测定。 2 规范性引用文件 GB6529 纺织品的调湿和试验用标准大气 GB3923 机织物断裂强力和断裂伸长的测定条样法 3 名词术语 3.1 纱线滑移：织物接缝处的纱线，在规定条件下此接缝的任一侧滑动而产生裂缝或裂口所呈现的损伤形式。 3.2 纬纱在经纱上滑移：当拉伸作用在经纱方向时，纬纱在经纱上产生的滑移。 3.3 经纱在纬纱上滑移：当拉伸作用在纬纱方向时，经纱在纬纱上产生的滑移。 3.4 纱线抗滑移强力：用特定数值表示，使织物按标准规定接缝的各部分分离时所需的作用力，以克力、千克力或牛顿表示。 3.5 接缝：将织物的两层或两层以上缝接而成的线迹处。 3.6 经一经接缝：接缝处两边的经纱均与该接缝相垂直的一种接缝形式。 3.7 纬一纬接缝：接缝两边的纬纱均与该接缝相垂直的一种接缝形式。 3.8 经一纬接缝：在接缝的一侧，经纱与该接缝垂直；另一侧经纱与该接缝平行。 3.9 接缝断裂强力：在拉伸试验中，试样的缝线或试样由缝线处断裂时所测得的最大拉伸力。 3.10 绽线：在接缝处因一根或多根纱线完全从原接缝中滑脱的损伤形式。 3.11 断纱：试样接缝处纱线断裂或在试样其它部位断裂的损伤形式。 3.12 断线：接缝处缝纫线断裂。 3.13 缝合效率：在相同条件下测定试样缝线强力与试样织物强力的比值。 4 原理 4.1 对缝合在一起的两块织物试样，在垂直于接缝方向施加规定负荷，对由缝线引起的纱线滑移或开缝进行测量和评定。 4.2 对缝合试样在垂直于接缝方向施以逐渐增加的拉伸力，直至试样由缝线处或织物断裂时所测得的最大负荷表示接缝强力。 4.3 按4.2测得织物的缝线强力与试样织物强力的比值。 5 设备和材料 5.1 家用缝纫机，缝纫机针号：11号、14号。丝光棉缝纫线：9.7tex×3(60s/3)、16.2tex×3(36s/3)、25tex×3(24s/3)。 5.2 强力试验仪：夹钳面积分别为25mm×25mm和25mm×40mm，夹钳之间距离75mm，边缘须平行且垂直于移动方向，拉伸速度50±5mm/min。 5.3 钢尺或量具（精确至1mm）。 5.4 剪刀。 6 试验用标准大气 6.1 温度：20±2℃；相对湿度：63%~67%。 6.2 预调湿：温度不超过50℃，相对湿度10%~25%。 7 试样调湿 7.1 试验前将试样置于标准大气下调湿至少24小时。 7.2 必要时，试样需先进行预调湿2~4小时。 8 试样 8.1 试样尺寸：200mm×100mm。 8.2 试样数量和制备 8.2.1 织物试样：在经向距布边1/10幅宽处，剪取经、纬向各3块，不得含有同一根经纱或纬纱。将试样对折，两短边重叠，距折痕13mm处缝一条平行于短边的直线，然后将折边剪开。经向试样的经纱与缝线平行；纬向试样的纬纱与缝线平行。 试样缝合规定表： 对试样施加负荷（kg）：4, 8, 12, 18 机针号：11, 11, 14, 14 丝光棉缝纫线Tex：9.7×3, 9.7×3, 16.2×3, 25×3 Ne：60/3, 60/3, 36/3, 24/3 针距（针/25mm）：14, 14, 10, 8 8.2.2 服装试样：各主要部位的接缝均需测试。
