【行业标准】 时统设备通用规范

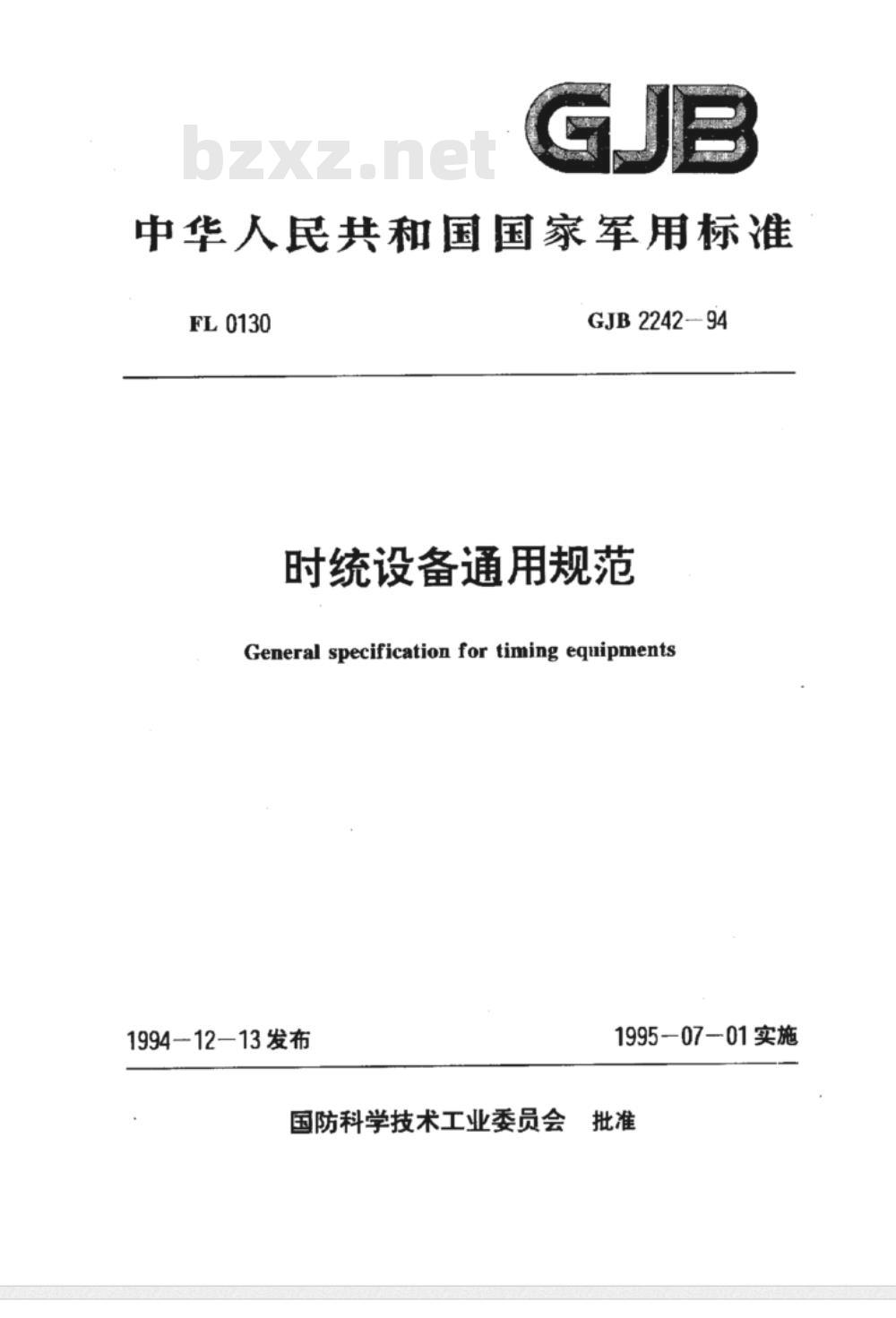

中华人民共和国国家军用标准
FL0130
GJB2242-94
时统设备通用规范
General specification for timing equipments1994—12—13发布
国防科学技术工业委员会
1995-07-01实施

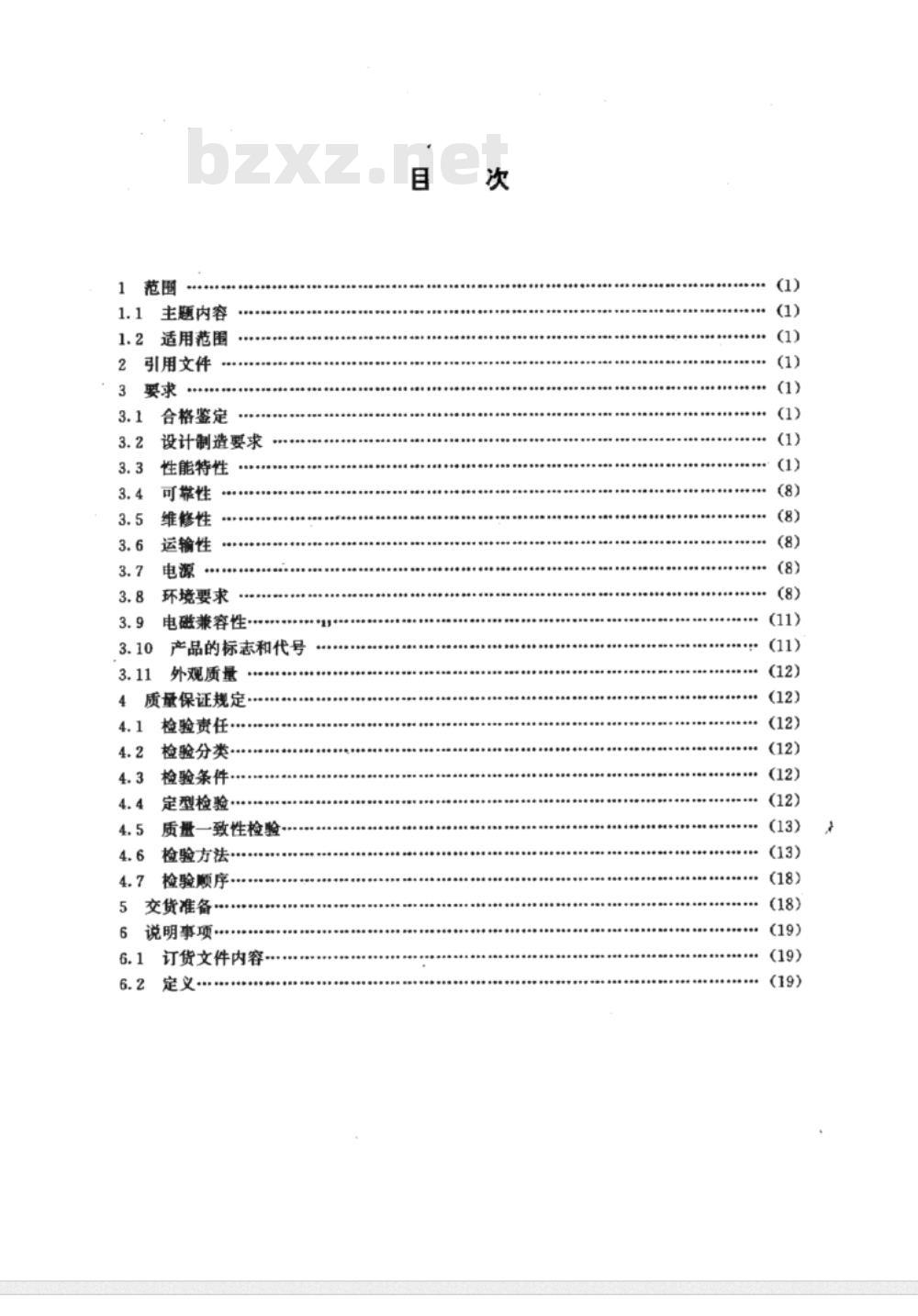

1范围
1.1主题内容
1.2适用范围
引用文件
合格鉴定
设计制造要求
性能特性
可靠性
维修性
运输性
环境要求
电磁兼容性
产品的标志和代号
外观质量
质量保证规定
检验责任
检验分类
检验条件·
定型检验
质量一致性检验
检验方法
检验顾序
交货准备.…
说明事项
订货文件内容。

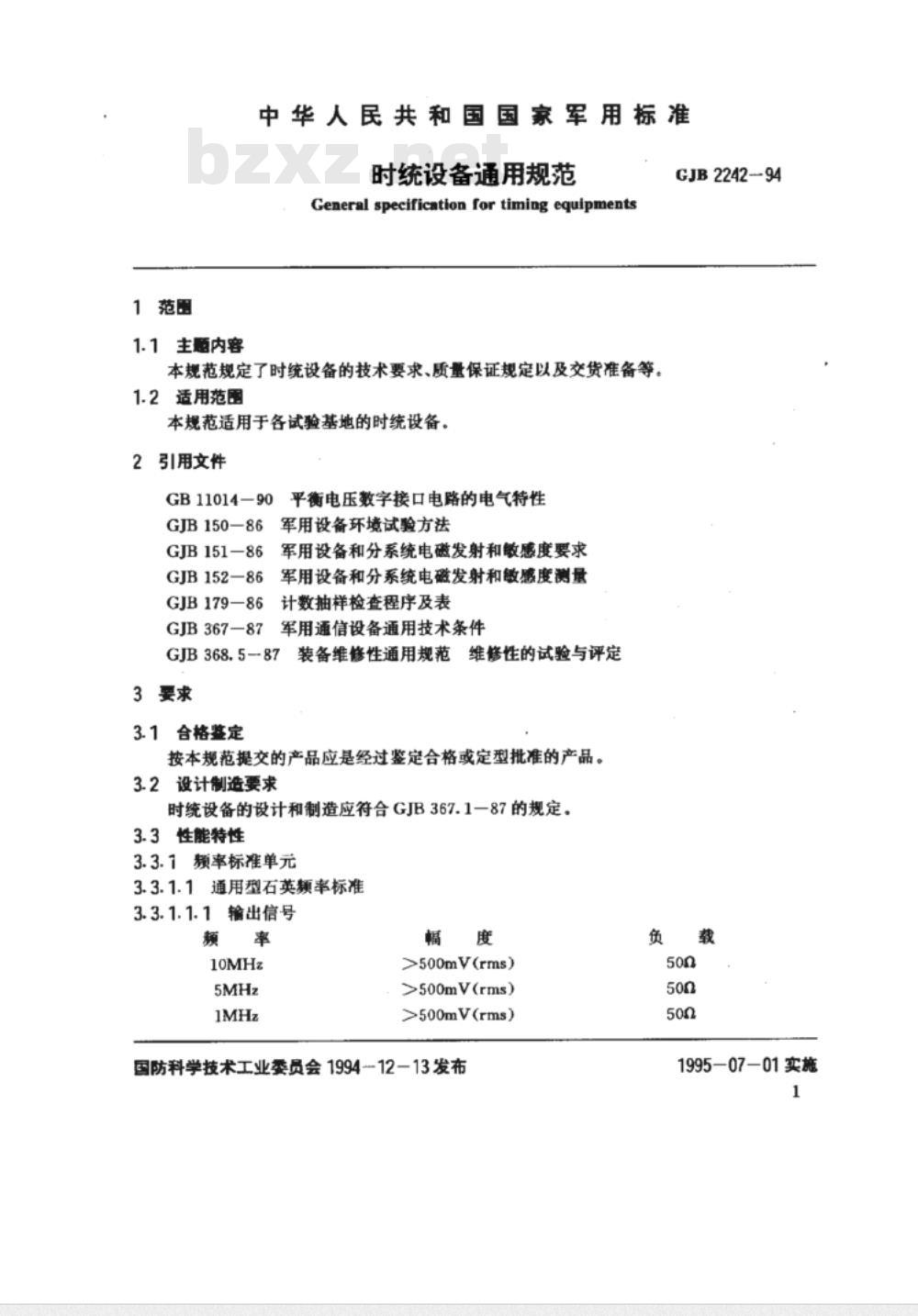

1范围
1.1主题内容
中华人民共和国国家军用标准
时统设备通用规范
General specification for timing equipments本规范规定了时统设备的技术要求、质量保证规定以及交货准备等。1.2适用范围
本规范适用于各试验基地的时统设备。2引用文件
GB11014一90平衡电压数字接口电路的电气特性GJB150-86
军用设备环境试验方法
军用设备和分系统电磁发射和敏感度要求GJB151-86
军用设备和分系统电磁发射和敏感度测量GJB152-86
计数抽样检查程序及表
GJB179-86
GJB367—87
军用通信设备通用技术条件
GJB368.5-87
3要求
3.1合格鉴定
维修性的试验与评定
装备维修性通用规范
按本规范提交的产品应是经过鉴定合格或定型批准的产品。3.2设计制造要求
时统设备的设计和制造应符合GJB367.1一87的规定。3.3性能特性
3.3.1频率标准单元
3.3.1.1通用型石英频率标准
3.3.1.1.1输出信号
>500mV(rms)
>500mV(rms)
>500mV(rms)
国防科学技术工业委员会199412-13发布负
GJB2242-94
1995-07-01实施
GJB2242-94

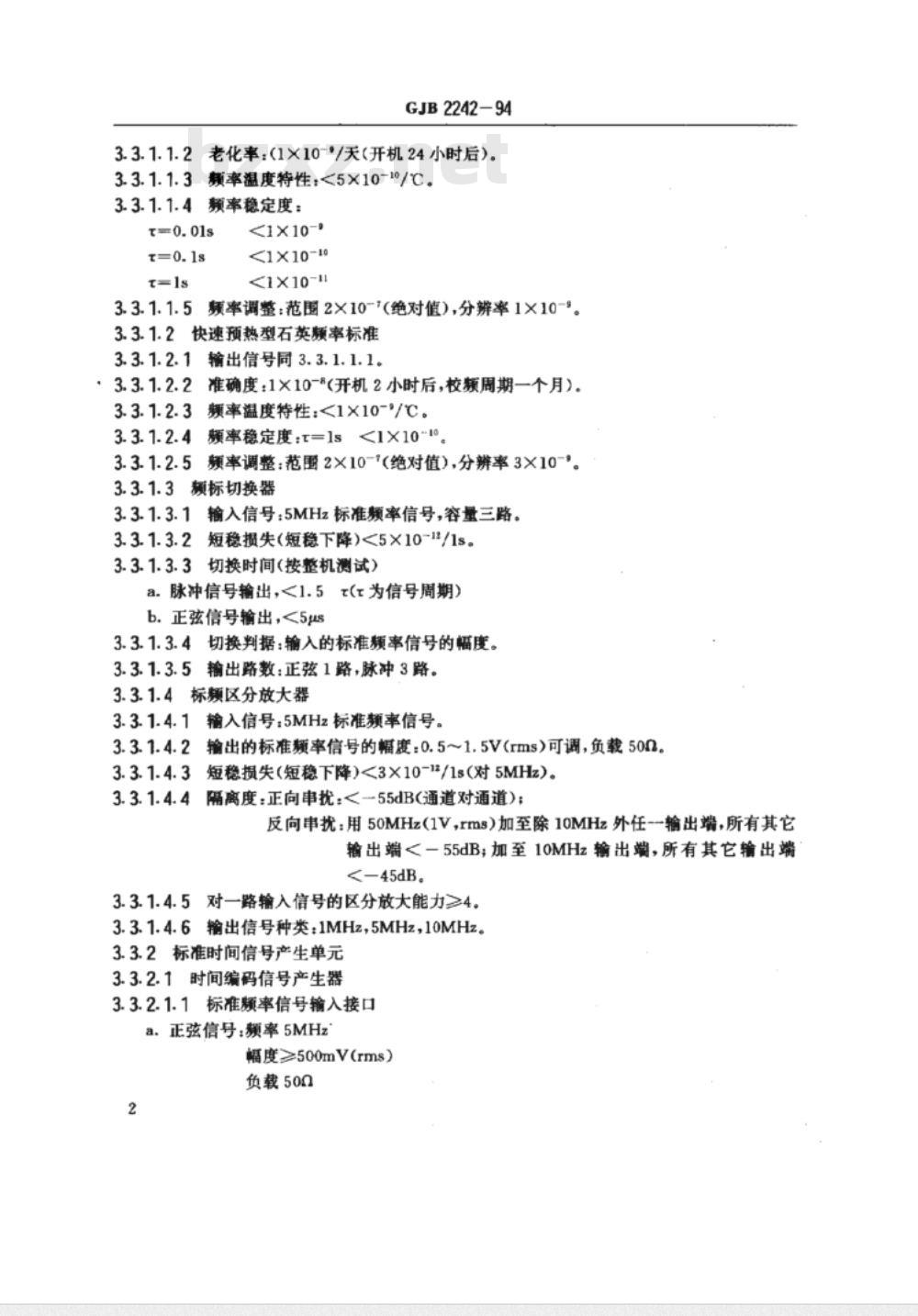

3.3.1.1.2老化率：(1×10-\/天（开机24小时后）。3.3.1.1.3额率温度特性：<5×10-1°/℃。3.3.1.1.4额率稳定度：
<1×10-
<1×10-10
<1×10-11
频率调整：范围2×10-1(绝对值），分辨率1×10-93.3.1.1.5
3.3.1.2快速预热型石英频率标准3.3.1.2.1输出信号同3.3.1.1.1。，3.3.1.2.2准确度：1×10-8(开机2小时后，校频周期一个月）。3.3.1.2.3
3.3.1.2.4
3.3.1.2.5
频率温度特性：<1×10-\/℃。频率稳定度：T=1s<1×10\10
频率调整：范围2×10-1绝对值），分辨率3×10-。3.3.1.3频标切换器
3.3.1.3.1
3.3.1.3.2
3.3.1.3.3
输入信号：5MHz标准频率信号，容量三路。短稳损失（短稳下降）<5×10-13/1s。切换时间（按整机测试）
a.脉冲信号输出，<1.5z(t为信号周期）b.正弦信号输出，<5μus
3.3.1.3.4切换判据：输入的标准频率信号的幅度。3.3.1.3.5
输出路数：正弦1路，脉冲3路。3.3.1.4标频区分放大器
3.3.1.4.1
3.3.1.4.2
3.3.1.4.3
3.3.1.4.4
输入信号：5MHz标准频率信号。输出的标准频率信号的幅度：0.5~1.5V(rms）可调，负载50m，短稳损失（短稳下降)<3×10-1/1s(对5MHz)。隔离度：正向串扰：<-55dB(通道对通道）；反向串扰：用50MHz(1V，rms）加至除10MHz外任-输出端，所有其它输出端<一55dB；加至10MHz输出端，所有其它输出端<-45dB。
3.3.1.4.5对一路输入信号的区分放大能力≥4。3.3.1.4.6输出信号种类：1MHz，5MHz，10MHz。3.3.2标准时间信号产生单元
3.3.2.1时间编码信号产生器
3.3.2.1.1标准频率信号输入接口a.正弦信号：额率5MHz
幅度≥500mV(rms）
负载50n

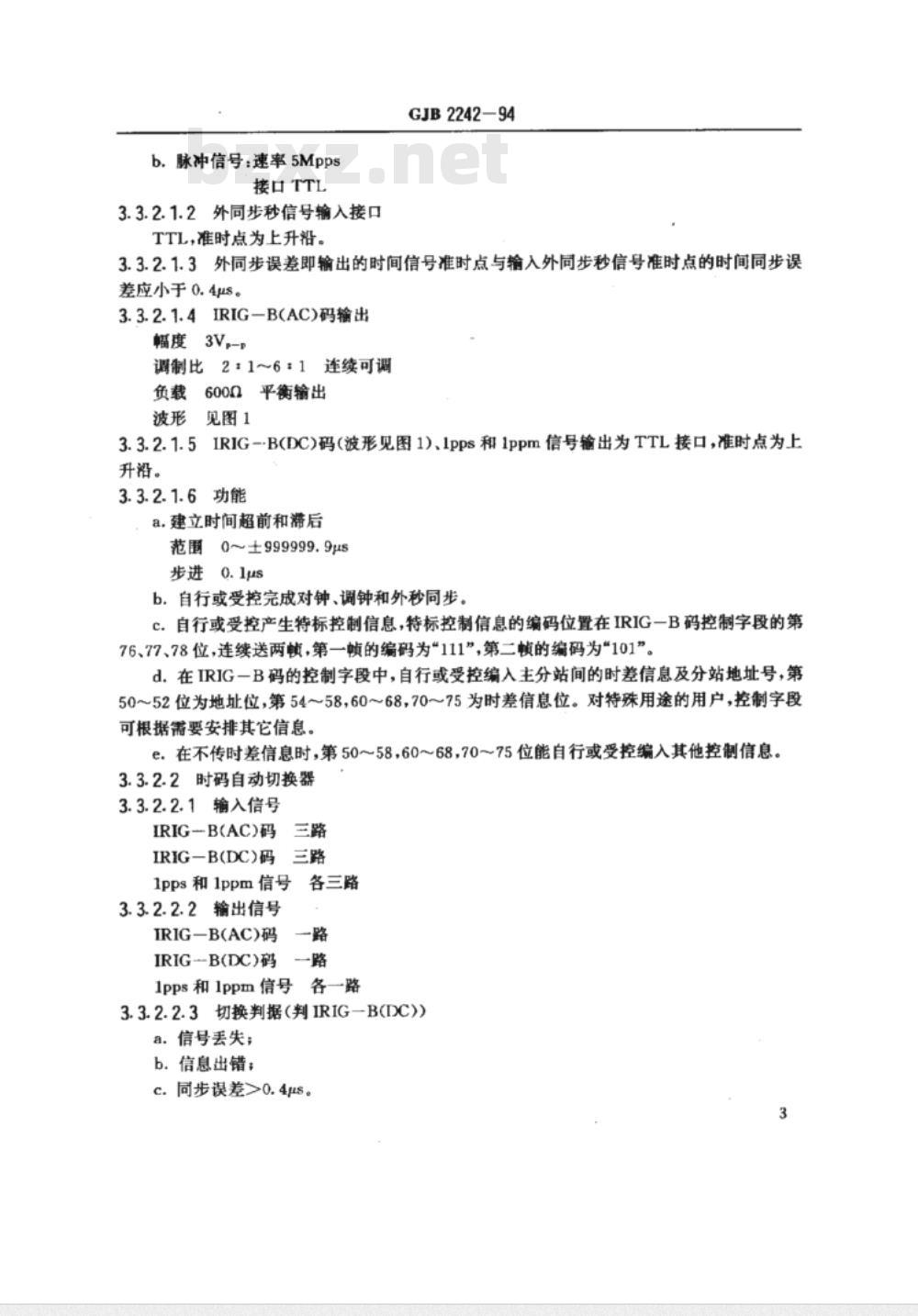

b.脉冲信号：速率5Mpps
接口TTL
3.3.2.1.2外同步秒信号输入接口TTL，准时点为上升沿。
GJB2242-94
3.3.2.1.3外同步误差即输出的时间信号准时点与输入外同步秒信号准时点的时间同步误差应小于0.4us。
3.3.2.1.4IRIG-B(AC)码输出
幅度3V,-P
调制比2：1～6：1连续可调
负载6000平衡输出
波形见图1
3.3.2.1.5IRIG-B(DC)码(波形见图1)、Ipps和1ppm信号输出为TTL接口，准时点为上升沿。
3.3.2.1.6功能
a.建立时间超前和滞后
范围0~±999999.9ps
步进0.lμs
b.自行或受控完成对钟、调钟和外秒同步。C.自行或受控产生特标控制信息，特标控制信息的编码位置在IRIG一B码控制字段的第76、77、78位，连续送两慎，第一慎的编码为“111”，第二慎的编码为“101”。d.在IRIG一B码的控制字段中，自行或受控编入主分站间的时差信息及分站地址号，第50～52位为地址位，第54～58，6068，70～75为时差信息位。对特殊用途的用户，控制字段可根据需要安排其它信息。
e.在不传时差信息时，第50～58，60～68，70～75位能自行或受控编入其他控制信息。3.3.2.2时码自动切换器
3.3.2.2.1输入信号
IRIG-B(AC)码
IRIG-B(DC)码
1pps和1ppm信号各三路
3.3.2.2.2输出信号
IRIG-B(AC)码
IRIG--B(DC)码
1pps和1ppm信号各一路
3.3.2.2.3切换判据(判IRIG一B(DC))a.信号丢失；
b.信息出错；
c.同步误差>0.4ps。
GJB2242-94
thnnmnthnnhnt
1111108
immoui
链年季
3.3.2.2.4切换损失：
GJB2242—94
a.时间码最大为一赖IRIG一B码；b.1pps和1ppm信号切换时无多余脉冲。3.3.2.3时码区分放大器
3.3.2.3.1输入信号
a.IRIG-B(AC)码
幅度2.5~3.5Vp-p
调制比2：1~6：1
负载6000平衡输入
b.IRIG一B(DC)码、Ipps和1ppm信号，TTL接口，准时点为上升沿。3.3.2.3.2输出信号
a.IRIG-B(AC)码
幅度0.5~10V-p连续可调
调制比2：1～6：1
负载600α平衡输出
b.IRIG一B(DC)码、1pps和1ppm信号输出为TTL接口和GB11014一90标准接口。3.3.2.3.3输出信号时间同步误差a.IRIG-B(DC)和IRIG-B(AC)码的时间同步误差<10μs。b.IRIG一B(DC)码与1pps和1ppm信号的时间同步误差<0.2μs。3.3.2.3.4区分能力
IRIG一B(AC)码≥10路
IRIG-B(DC)码≥20路
1pps和1ppm信号≥6路
3.3.2.4时码接收器
3.3.2.4.1输入信号
a.IRIG-B(AC)码
幅度0.1~10Vp-P
调制比2：1~6:1
负载6000平衡输入
路数≤6路
b.IRIG-B(DC)码
TTL接口，准时点为上升沿
路数1路
c.标准频率信号
频率：1MHz
幅度：≥500mV（rms）
负载：50Q
d.1pps信号
接口：TTL，准时点为上升沿
前沿：0.1s
3.3.2.4.2功能
GJB2242-94
a。对输入的IRIG一B码，进行时间信息、地址信息和秒信号的解调。b。自行或受控完成主站和各分站之间的时延测量。C．自行或受控完成特标控制信息的解调并打印记录。d.自行或受控完成主站和各分站之间时间同步情况的巡回检查。e.受控完成各分站容差和正反向时延差的置入。3.3.2.5控制器
3.3.2.5.1控制时码产生器完成下述功能a.建立时间超前或滞后
范圈0士999999.9s
步进0.lus
b.调钟、对钟和外秒同步
c.产生特标控制信息
d.在IRIG一B码控制字段中，编入主分站间时差信息及分站地址号或者其他控制信息。3.3.2.5.2控制时码接收器完成如下功能a.测量主站与各分站之间的时差并送至时码产生器编入IRIG一B码的控制字段。b.解调特标控制信息并打印记录产生特标信号的时间。C。巡回检查各分站与主站的同步情况。d.置入各分站容差和正反向时延差。3.3.2.5.3控制器与时码产生器和时码接收器之间的接口为IEC625标准母线。3.3.3时统设备的组态
3.3.3.1独立站和主站时统设备的基本组态独立站和主站时统设备的基本组态由一台石英颖标、一台时码产生器和一台时码区分放大器组成。
3.3.3.2独立站和主站时统设备的允余组态独立站和主站时统设备的穴余组态由两台或三台石英频标，一台额标切换器、一台标频区分放大器、三台时码产生器、一台时码切换器、一台控制器和一台时码区分放大器组成。对具备从分站返回IRIG一B码信道的主站还需配置一台时码接收器。3.3.3.3除基本组态和允余组态外，根据需要可以有其他的组态。3.3.4可同步时码产生器（分站时统设备的标准时间信号产生单元）3.3.4.1输入信号
3.3.4.1.1标准频率信号
频率5MHz
幅度≥500mV(rms）
负载50
3.3.4.1.2外同步秒信号
TTL接口，准时点为上升沿。
3.3.4.1.3IRIGB码
a.IRIG-B(AC)码
幅度0.1~10V-
调制比2：1～6:1
负载6000平衡输入
b.IRIG-B(DC)码
GJB2242-94
正极性TTL接口和GB11014一90标准接口。3.3.4.2输出信号
3.3.4.2.1IRIG--B(AC)码
幅度0.5~10V连续可调
调制比2：1~6：1连续可调
负载6000平衡输出
3.3.4.2.2IRIG-B(DC)码
a.TTL接口，准时点为上升沿
b.GB11014—90标准接口
3.3.4.2.31pps和1ppm和解码1pps信号a.·TTL接口，准时点为上升沿
b.GB11014-90标准接口
3.3.4.2.4输出信号路数
a.IRIG一B(AC)码不少于3路；
b.IRIG-B(DC)码不少于10路，其中GB11014一90标准输出不少于8路。c.1pps和1ppm信号均不少于4路，其中GB11014一90标准输出均不少于2路。解码1pps信号，TTL接口1路。
3.3.4.3外同步误差
3.3.4.3.1当外同步信号是脉冲信号(含IRIG-B(DC)码)时，外同步误差应小于0.4ps。3.3.4.3.2当外同步信号为IRIG一B(AC)码时，外同步误差应小于10μs。3.3.4.4输出信号时间同步误差
3.3.4.4.1IRIG-B(DC)码与IRIG-B(AC)码时间同步误差应小于10μS。3.3.4.4.2IRIG-B(DC)码与1pps、1ppm信号的时间同步误差应小于0.2μs。3.3.4.5功能
3.3.4.5.1能建立时间超前或潜后范围0~±999999μs。
步进lus
受主站控制自行完成对钟、调钟及同步操作。3. 3.4. 5.2
GJB 2242-94
3.3.4.5.3接收主站送来的特标控制信息并能自行产生特标控制信息，特标控制信息的编码位置在IRIG一B码中的第96、97、98位，连续送两顿，第一慎的编码为\111”，第二慎的编码为“101”。
3.3.4.5.4和主站配合完成主、分站间的时间同步。3.3.5分站时统设备的组态-般为一台石英频标和一台可同步时码产生器。3.3.6时统设备与其用户设备的接口3.3.6.1时统设备与其用户设备的接口一般为IRIG一B格式时间码。传输距离小于200米时，采用IRIG一B(DC)码接口，其电气特性应符合GB11014一90标准；传输距离大于200米时，采用IRIG一B(AC)码接口，其电气特性应符合3.3.2.4.1。原则上每个用户设备一路时间码，大型设备可适当增加。
3.3.6.2对采样脉冲信号的周期抖动要求高于5ns的特殊用户，其与时统设备的接口为IRIG-B(DC)码和5MHz标频信号，IRIG一B(DC)码的电气特性应符合GB11014一90标准，5MHz标频信号的电气特性应符合3.3.1.4.2，传输距离小于50米。3.4可靠性
时统设备的平均故障间隔时间（MTBF)在正常使用条件下应不小于500h。3.5维修性
时统设备的平均维修时间(MTTR）一般不大于30min，易损部、器件应有备件。3.6运输性
时统设备在包装条件下应能承受500km土石公路（时速为30km/h）的运输和3000km铁路的运输。
3.7电源
交流220V±10%，50Hz±1Hz。
除特殊情况和另有协议外，时统设备的整机（主站或独立站的余组态）功耗应小于400VA
3.8环境要求
3.8.1温度
3.8.1.1低温
设备能在规定的低温条件下存放和工作。其严酷等级从表1中选取。3.8.1.2高温
设备能在规定的高温条件下存放和工作，其严醋等级从表1中选取。8
露天使用
车载式
室内固定式bZxz.net
水面规船
专业舱室
专业舱室
非密封舱
密封舱
GJB2242-94
工作温度
-25、-30
0、-10
0、-10
0、-10
-30、—40
50、55
40、50
40、50
40、50
50、55
40、50
3.8.2低气压
设备在进行了表2规定的低气压试验后应能正常工作表2
试验气压kPa
3.8.3吹尘
大概海拨高度m
试验温度℃
设备在进行了表3规定的吹尘试验后应能正常工作。表3
温度℃
23、60
3.8.4湿热
相对混度%
风速m/s
存放温度
—40、-50
-50、55
40、-50
试验时间min
吹尘浓度g/m3
工作/不工作
工作/不工作
持续时间h
工作在湿热环境下的设备，在进行了表4规定的湿热试验后，应能正常工作。表4
地面和机载设备
舰载设备
温度℃
30～55
(30～50)±5
相对湿度%
试验周期24h
