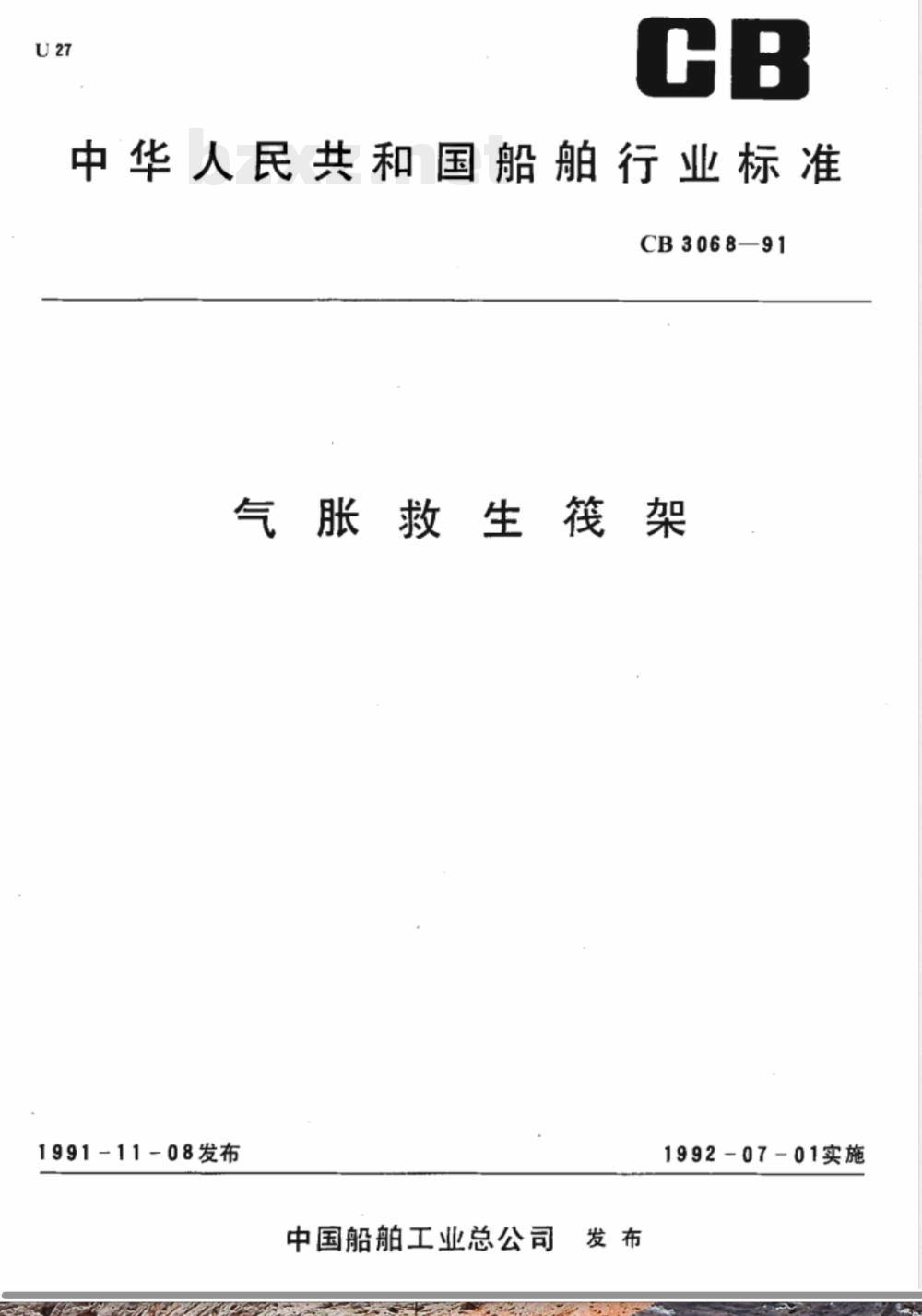

中华人民共和国船舶行业标准
CB3068-91
气胀救生筏架Www.bzxZ.net
1991-11-08发布
中国船舶工业总公司发布
1992-07-01实施

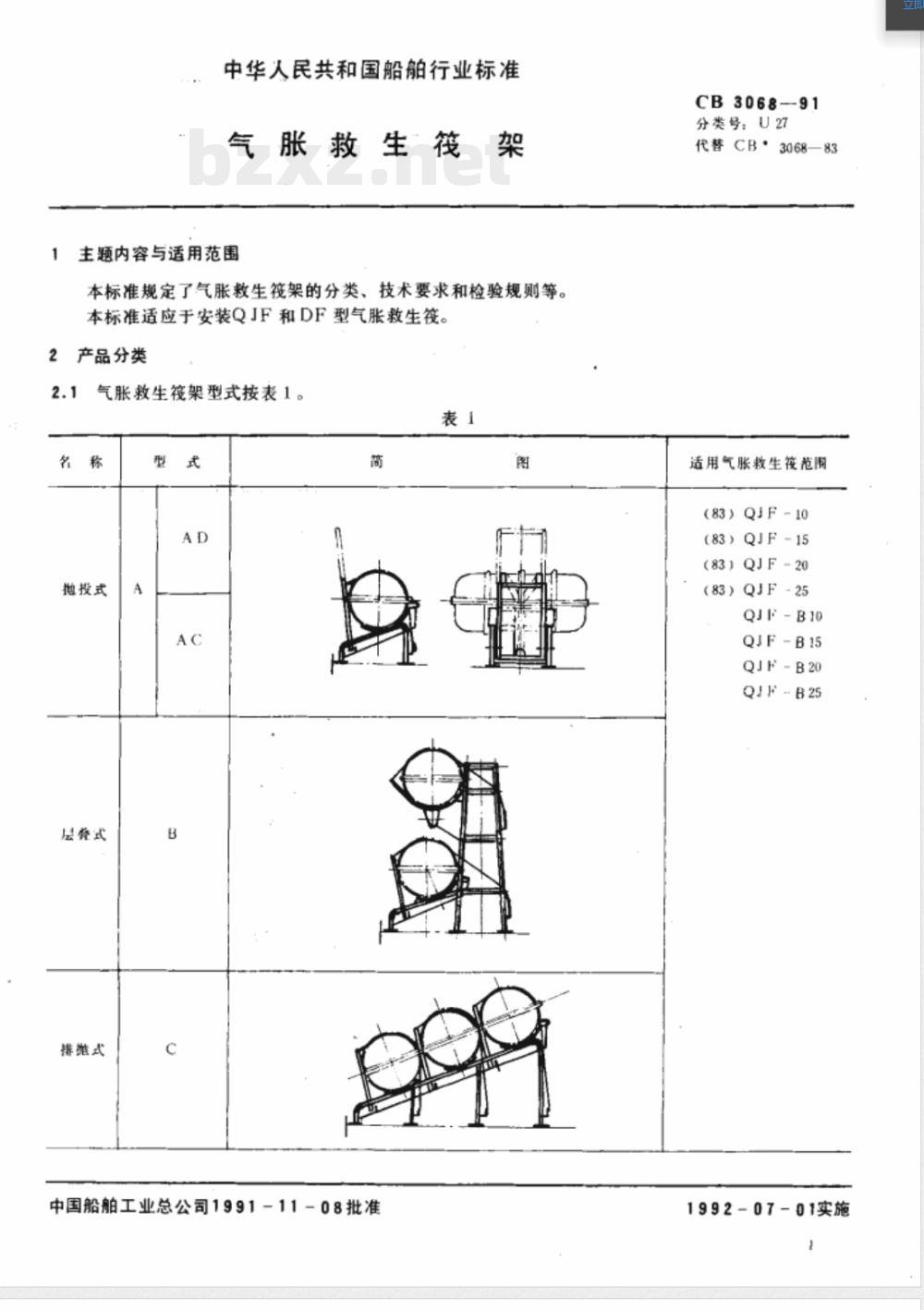

中华人民共和国船舶行业标准
气胀救生筏架
主题内容与适用范围
本标准规定了气胀救生架的分类、技术要求和检验规则等。本标准适应于安装QJF和DF型气胀救生筱。2产品分类
气胀救生筱架型式按表1。
抛投式
层督式
排揽式
中国船舶工业总公司1991-11-08批准阁
CB3068--91
分类号；U27
代替CB·3068—83
适用气胀救生筱范用
(83)QJF-10
83）QJF-15
(83）QJF20
(83）QJF-25
QJFB10
QJFB15
QJF-B20
QJFB25
1992-07-01实施
吊座式
注；AD型为A型短臂倒杆筱架。
CB3068-91

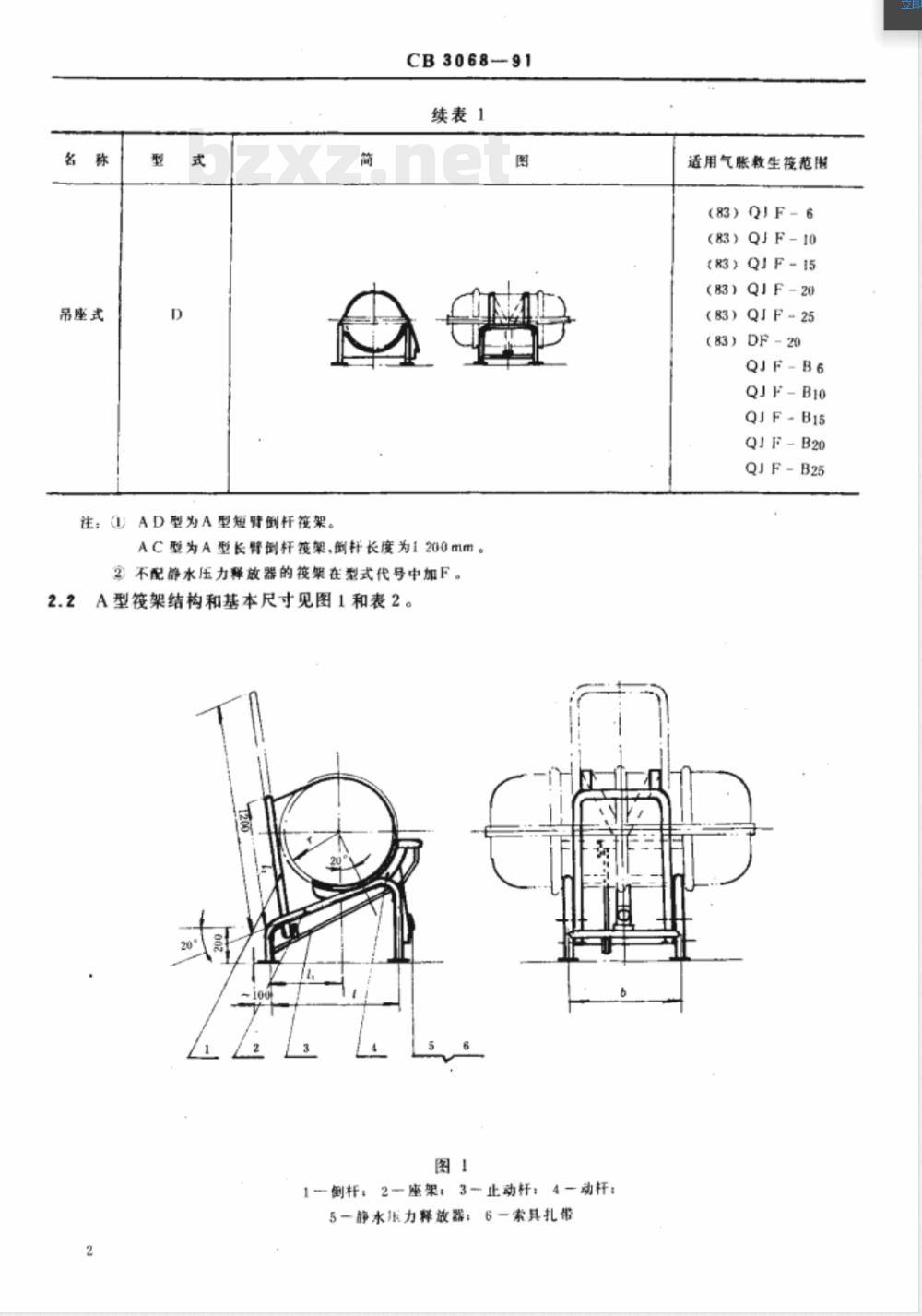

续表1
AC型为A型长臀倒杆筱架，例长度为1200mm。②不配静水压力释放器的筱架在型式代号中加F。2.2A型筱架结构和基本尺寸见图1和表2。图1
1-倒杆；2-座架；3-止动杆：4一动杆：5一静水压力释放器：6一索具扎带适用气胀救生筱范围
(83)Q!F-6
(83）QF-10
(83)QJF-15
《83）QJF-20
(83）QJF=25
(83）DF20
QJF-B6
QJF-B10
QJF-B15
QJF-B20
QJF-B25
抛投式
层叠式
排抛式
吊座式
CB3068-91

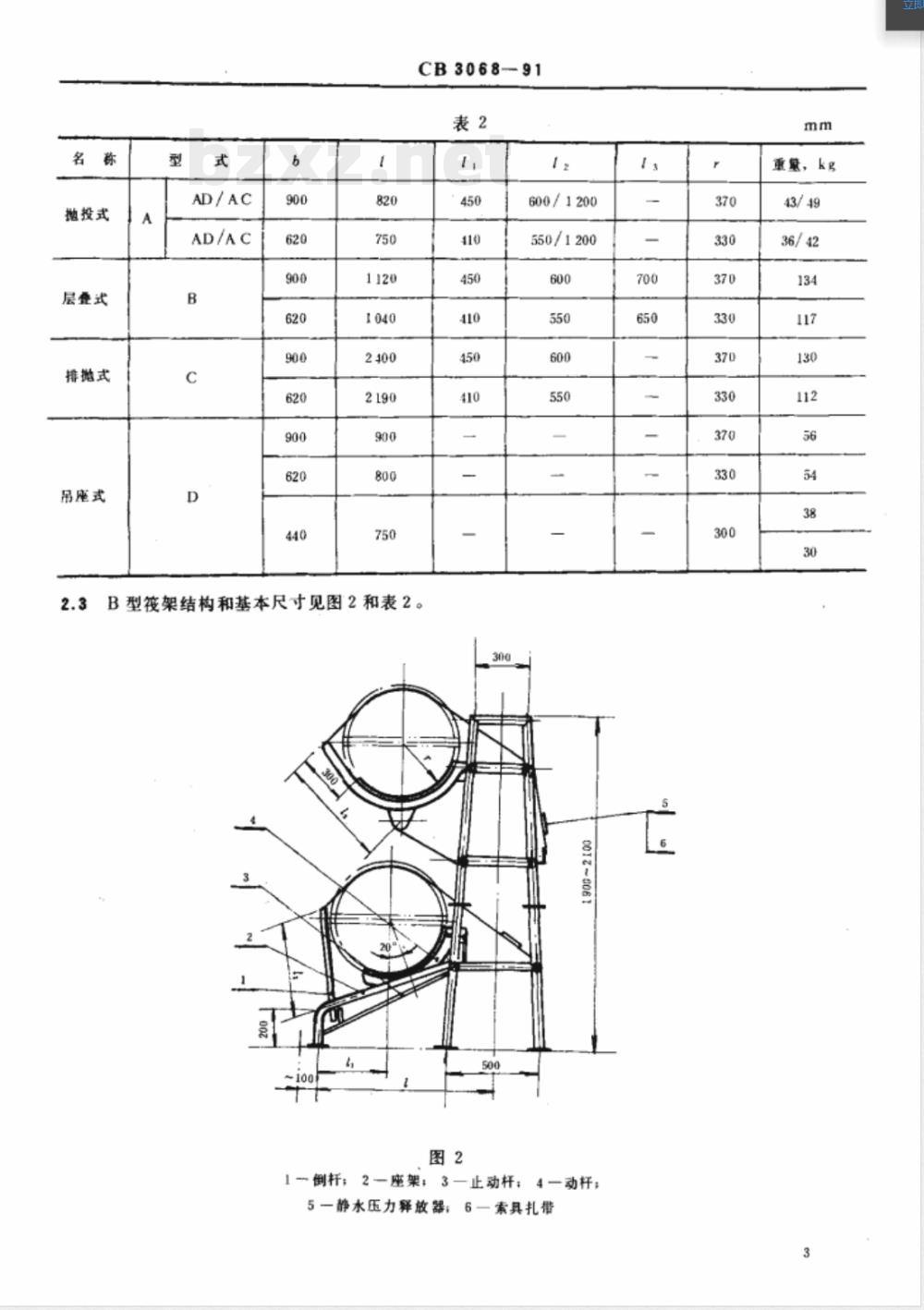

2.3B型筱架结构和基本尺寸见图2和表2。-100
600/1200
550/1200
1~倒杆；2一座架；3一止动杆；4一动杆；5一静水压力释放器；6一索具扎带1
重量，kg

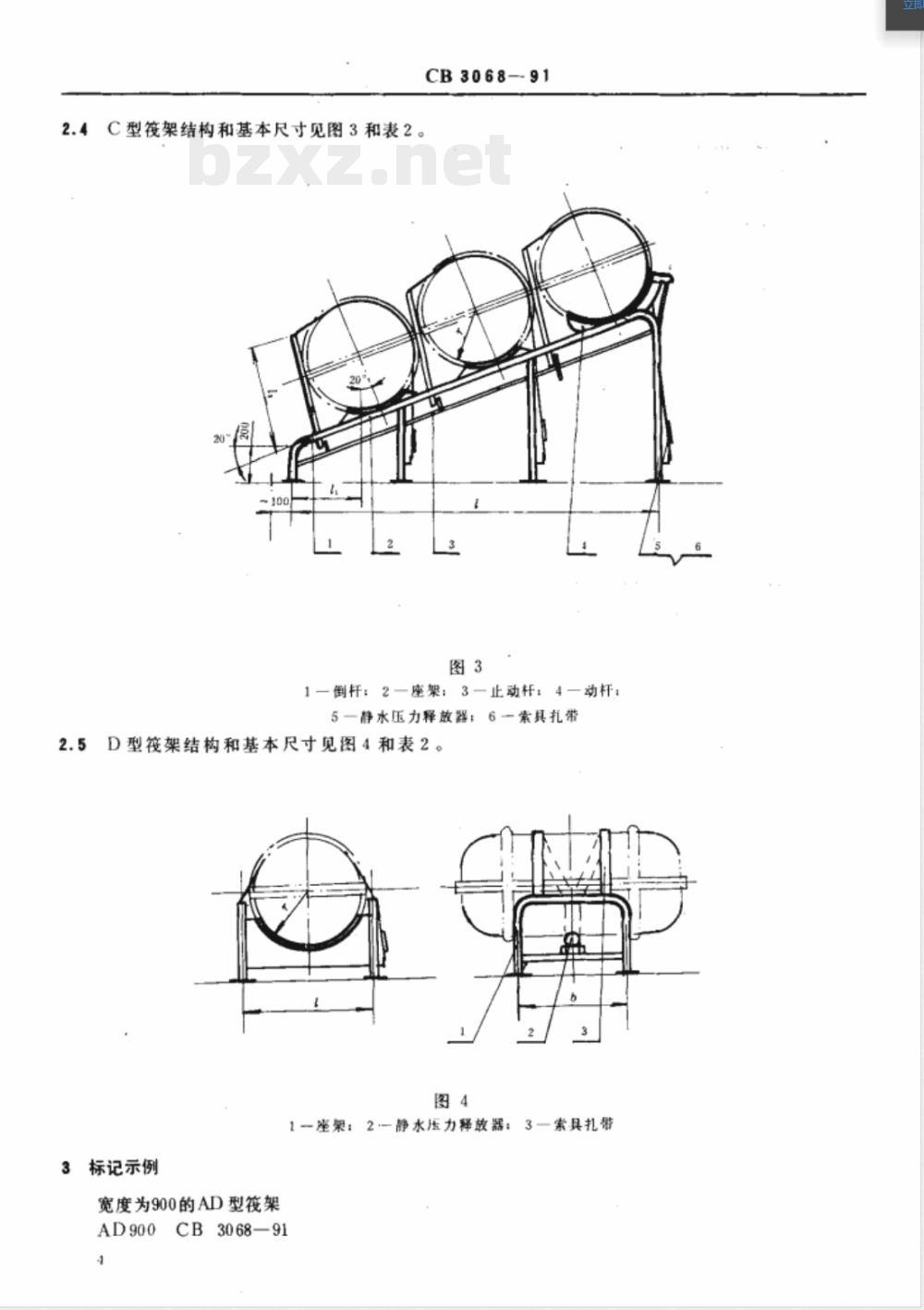

2.4C型筱架结构和基本尺寸见图3和表2。CB3068--91
1一倒杆：2座架：3一止动杆；4一动杆：5一静水压力释放器；6一索具扎带2.5D型筱架结构和基本尺寸见图4和表2。图4
1-座架：2-静水压力释放器：3索具扎带3标记示例
宽度为900的AD型筱架
CB3068—91
CB3068-91
宽度为440的，不配静水压力释放器的D型筏架D440F
4技术要求
CB3068—91
4.1气胀救生筱架的焊接应焊透，不咬口，焊后药皮需清理。4.2气胀救生筱架的管子弯曲部分应没有明显的皱折和扁塌的变形。气胀救生筱架的主要零部件材料按表3。4.3
止动杆
镀锌焊接钢管
内纶带
不锈钢
丙纶丝
1 Cr18Ni9 Ti
筱架需配船检认可的静水压力释放器。筱架转动部位应能灵活翻转。
检验合格后，应涂刷防锈底漆二度。检验
40 （1）
303（2)
15 （）
40 (12)
60 × 40 × 5
GB3091-·82
G8 978888
GB3281-82
筏架应按表2的规格与外观尺寸检验，其表面质量应符合第4.1条与第4.2条要求。筱架主要零部件的材料应符合第4.3条表3要求。筱架应由制造厂检验部门检验，并出具合格证书。标志、包装、运输
经检验合格的气胀救生筱架，在侧面处应附有下列标志的铭牌。a.
制造代号及制造日期；
型号及标准编号；
产品编号：
检验合格印章。
筱架在运输过程中，转动零部件应全部拆下，妥善包扎。3
适应筱架
气账教生筏型号
(83)QJF25
(83)QJI20
(83))F21
QJF-B25
Q5F-B32
(83)QJF-15
（83)-30
QJF-B15
(83)QJF-6
QJF-B10
QJF-B6
CB3068—91
附录A
包装完整的气胀救生筱外型尺寸《参考件）
存放简主要尺小，mm
附加说明：
CB3068-91
本标准由中国船舶工业总公司综合技术经济研究院提出。本标准由全国船舶装标准化技术委员会归口。本标准由中华船厂负责起草。
本标准的主要起草人蔡淑娟、卡妙忠。
