【国家标准】 钢制储罐地基处理技术规范

S/N:1580177·879
书号：1580177：879
价：24.00元
钢制储罐地基处理技术规范
中华人民共和国国家标准
GB/T 50756 -2012
钢制储罐地基处理技术规范
Technical code for ground treatment of steel tanks发布
2012 03 -30
2012—08-01
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准
钢制储罐地基处理技术规范
Technical code for ground treatment of stccl tanksGB/T50756-2012
主缩部门：中国石油化工集团公司批准部门：中华人民共和国住房和城乡建设部施行日期：20
中国计划出版社
中华人民共和国国家标准
钢制储罐地基处理技术规范
GB/T50756-2012
中国计划出版社出版
网址：jhpress.com
地址：北京市西城区木禄地北里甲11号国宏大厦C连4层邱政编码：100038电话：（010）53906433（发行部）新华书店北京发行所发行
北京世知印务有限公司印刷
1/324印张101千字
850mriX1168mm
20.2年7月第1版
2012年7月第1沈印刷
统一书号：1580177·879
定价：24.00元
版权所有
侵权必究
侵权举报电话：（010）63906404如有印装质量间题，请寄本社出版部调换中华人民共和国住房和城乡建设部公告第1361号
关于发布国家标准《钢制储罐地基处理技术规范》的公告
现批准《钢制储地基处理技术规范》为国家标准，编号为GB/T50756—2012，自2012年8月1口起实施本规范由我部标定额研究所组织中国计划出版社出版发行
中华人民共和国住房和城乡建设部二O一二年三月三十日

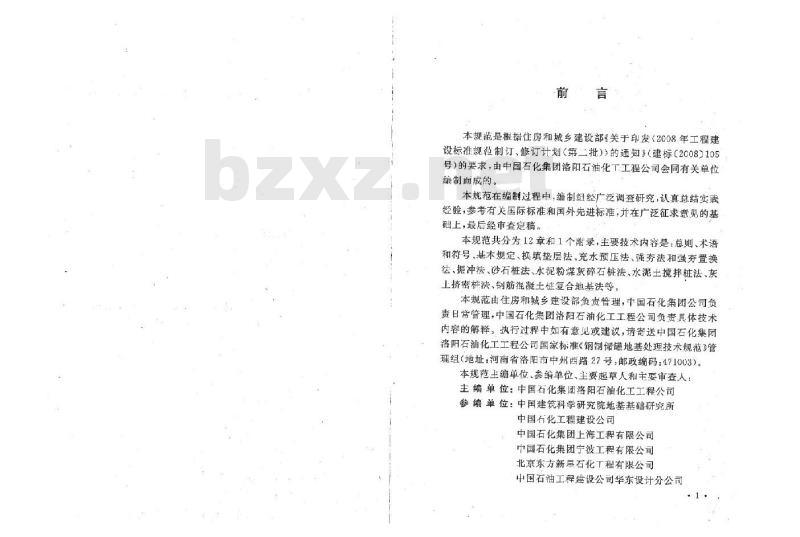

本规范是根据任房和城乡建设部关于印发（2008年工程建设标准规范制订、修订计划（第二批）》的通知》（建标(2C08)105号）的要求，由中国石化集团落阳石油化下工程公司会同有关单位编制而成的。
本规范在编制过程中，编制纽经广泛调查研究，认真总结实践经验，参考有关压际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。
本规范共分为12章和1个附录，主要技术内容是：总则、术语和符号、基木规定、换填垫层法、充水预压法、强夯法和强夯置换法、振冲法、砂石桩法、水泥粉煤灰碎石桩法、水泥土搅拌桩法、灰工挤密桩法、钢筋混凝土桩复合地基法等。本规范由住房和城乡建设部负责管理，中国石化集团公司负责日常管理，中国石化集团洛阳石油化工工程公司负责具体技术内容的解释，执行过程中如有意见或建议，请寄送中国石化集团洛阳石油化工工程公司国家标准《钢制储麓地基处理技术规范》管理组（地址：河南省洛阳市中州西路27号，邮政编码：471003）。本规范主缩单位、参缩单位、主要起草人和主要审查人：主编单位：中国石化集团洛阳石油化工工程公司参编单位：中国建筑科学研究院地基基础研究所中国石化工程建设公司

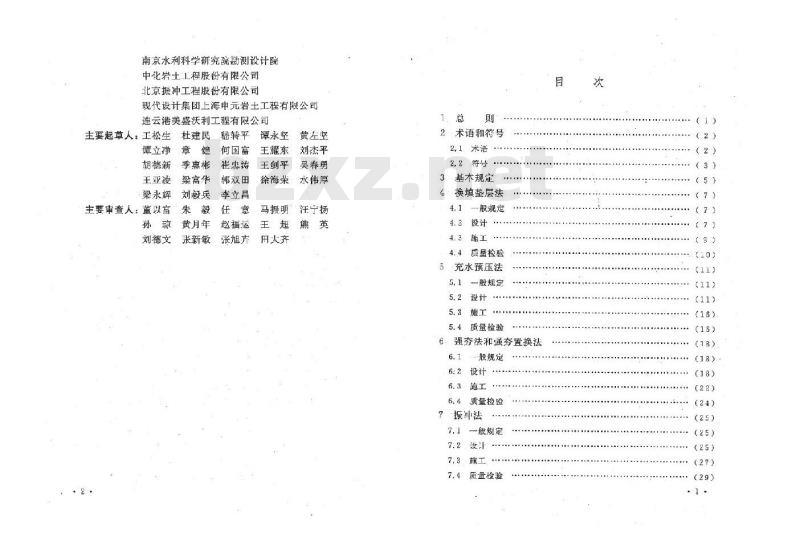

中国石化集团上海工程有限公司中国石化集团宁波工程有限公司北京东方新屋石化工程有限公司中国石油工程建设公司华东设计分公司南京水利科学研究院勘测设计院中化岩土工程股份有限公司
北京振冲工程股份有限公司
现代设计集团上海申元岩土工程有限公司连云港美盛沃利工程有限公司www.bzxz.net
主要起草人：工松生
谭立净
胡德新
王亚凌
梁永辉
主要审查人：董以富
刘德文
杜建民
季惠彬
梁富华
刘毅兵
黄月年
张新敏
嵇转平
何国富
崔忠游
郭双田
李立昌
赵福运
张旭卉
谭永坚
王耀东
王剑平
徐海荣
马振明
用大齐
黄左坚
刘杰平
吴春勇
水伟厚
汪宁扬
2·术语和符号
2,1术语
2.2符号
3基本规定
换填垫层法
一般规定
4.2设计
4.3施工
质量检验
充水预压法
一般规定
质量检验
强夯法和强夯置换法
一般规定
质量检验
振冲法
般规定
，设计
质量检验
（25)
砂石桩法
8.1一般规定
8.2设计
8.3施工
质旦检验
9水泥粉煤灰碎石桩法
一般规定
9.3施工
质量检验
水泥土搅拌桩法
一般规定
质量检验
灰土挤密桩法
般规定
施工·
质量检验
钢筋混凝土桩复合地基法
附录A
一般规定
质量检验
复合地基载荷试验要点.
本规范用词说明
引用标准名录
附：条文说明
（32)
（33)
（33)
（33)
（38)
（38)
（44)
***(48)
General provisions
Terms and symbols
2.1 Terms
2.2 Symbols
Basic Ieguirenent
Cushion
1.1 Gercral requireme
4.2Design
4.3Constructian
Quality insptction
Hydrostatic preloading
5.1 General requirement
5.2Design
5.3 Construction
Quality inspection
Contents
5Dynanic compaction and dynamic replacement6.1Generel requirment
6.2Design
6.3Construction
Quality inspection
Vibroflotation
General requiremcnt
7.2Design
Construction
（3）
（5）)
（11)
（35)
7.4Qualizy inspection
8Sand-gravel column
8.1 General requiremen
8.2 Design
8.3 Construction
8.4 Quality inspection
gCement-flyash-gravel pile
General requirement
9. 2.Design
9,3Construction
9.4Quality inspcction
loCement-soil deepmixing pile10.1
General reguiremer
Design
Construction
10. Quality inspection
1 Litne-soil compaction column11.1 General rcquircmcnt
11.2 Design.
1l.3Construction
I1.4 Quelity inarcetion
12 Reinforced-concrcte pile composite foundation12.1 General requirement
12.2 Design ..
12.s Constructicn
12.4Quality inspection
Appendix AKey points of composite foundationstatic loading test
Explanation of wording in this code(29)
【44]
（50)
List of quoted slandards
Addition.Explanatianof provisions(56)
1.0.1·为使钢制储罐地基处理的设计与施工做到安全适用、技术先进、经济合理、确保质量、保护环境，制定本规范。1.0.2本规范适用于储存原油，石化液态产品及其他类似液体的立式圆筒形钊制储麓地基处理（以下简称“储罐地基处理\）的设计、施工和质量检验。
1.0.3储地基处理除应满足工程设计要求外，尚应做到因地制宜、就地取材、保护环境和节约资源等。1.0.4储罐地基处理除成符合本规范外，尚应符合国家现行有关标准的规定。
术语和符号
2.1术语
2.1.1复合地基
composite foundation
部分十体得到增强或被置换形成塔强体，由增强体和周围地基十共同承担荷载的地基。
2.1.2换填垫层法
cushion
挖去地表浅层软弱土层或不均勾土层，回填坚硬、较粗粒径的材料，并压实或夯实，形成密实垫层的地基处理方法。2.1.3充水预压法
hydrostatic preloading
在储鐘充水试压阶段，利用储罐充水荷截对地基进行预压，使地基固结压密的地基处理方法。2.1.4：强夯法
dynamic compaction,dynamic consolidation反复将夯锤提到高处使其自由落下，给地基上以冲击和振动能量，将地基土夯实的地基处理方法。2.1.5强夯置换法
dynamic replacement
采用强夯法边夯边填碎石，在地基中形成碎石墩。由碎石墩、墩间土以及上部碎石垫层组成复合地基的地基处理方法。2.1.6振冲法
vibroflotation,vibro-replacemen在报冲器水平振动和高压水的共同作用下，使松砂土层振密：或在软弱土层中成孔，然后回填碎石等粗粒料形成桩体，并和原地基土组成复合地基的地基处理方法。2.1.7砂石桩法
sand-gravel column
采用振动、冲击或水冲等方式在地基中成孔，将碎石、砂或砂石挤压入孔中，形成砂石密实桩体，并和原桩间土组成复合地基的地基处理方法。
2.1.8水泥粉煤灰碎石柱法cement-flyashgravelpile由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌和形成桩体、并由桩、桩问土一起组成复合地基的地基处理方法。2.1.9水泥土搅拌桩法
cerment-solid deey mixing pile以水泥作为固化剂的主要材料，通过深层搅拌机械，将固化剂和胞基土强制搅，形成具有整体性、水稳定性和定强度的桩体，并与桩间土和填料层组成复合地基的地基处理方法。2.1.10灰土挤密桩祛
lime-soilcompactioncolumn
利用设备横向挤压成孔，使间土得以挤密。用灰土填入桩孔内分层夯实形成灰土桩，并与桩间土组成复合地基的地基处理方法。
钢筋混凝土雄复合地基
posite.foundation
reinlorced-concrete pile com-由钢筋混凝十桩作为竖向增强体，并山桩、桩间土起组成复合地基的基处理方法。
作用和作用效应：
垫层底面处土的白重压力值：
垫层底面处的附加压力值；
相应于荷载效应标准组合时，懿基础底面处的平均压力值；
固结时间t时的地基平均固结度：s
为时间1时的沉降速率，
-按分层总和法计算同结沉降量。2.2.2抗力和材料性能：
一垫层底面处土层经深度修正后的地基承载力特征值；f
基础底面处天然地基承载力特征值：f
一处理后桩问土承载力特征值；fa
振冲桩复合地基承载力特征值：第2层土桩侧摩阻力特征值；
桩端土承载力特征值；
单桩竖向承载力特征值：
应变为5%时对应的加筋体拉伸强度；桩间土压缩模量；
复合土层压缩模量；
千密度；
最优食含水量。
2.2.3几何参数：
桩身截面积或桩裙面积；
塑料排水带宽度；
桩的直径、桩孔自径
单桩分担的处理地基面积的等效圆直径、排水体有效排水直径：
塑料排水带当量换算直径：
罐基础环墙内填料层厚度；
桩问净距，桩孔问距：
塑料排水带厚度；
压力扩散角。
2.2.4计算系数及其他：
面积置换率；
桩「应力比、并径比；
压实系数，
3基本规定
3.0.1在选择储罐地基处理方案前，应完成下列工作：1.研究掌握详细的场地、岩土工程条件及储罐对地基的要求等；
2明确地基处理的目的、处理范围和处理后要求达到的各项技术经济指标等；
3结合工程实际情况，了解当地地基处理的经验，施工条件，建筑材料的供应及其他地区类似场地上同类储罐工程的地基处理经验和使用情况；
4应掌握建设场地的环境情况，包括邻近建构筑物、地下工程及有关地下管线等情况。
3.0.2在选择储罐地基处理方案时，宜选用储罐基础与地基共同作用的方案。
3.0.3存在液化上层的场地，应根据储罐基础的抗震设防类别、地基的液化等级，结合具体情况选择适宜的储地基处理方案，所选方案应符合现行国家标准《建筑抗震设计规范》GB50011的有关规定。
3.0.4在选择储罐地基处理方案时应根据地下水、地基十的腐蚀性等级，按现行国家标准工业建筑防腐蚀设计规范》GB50046判定所选方案的适宜性并确定需要采取的防腐措施。3.0.5储罐基础建造在需回填或吹填的场地时，储继地基处理方案宜与场地回填或吹填方案一起确定，并对场地回填、吹填提出具体要求。
3.0.6选择地基处理方案时应重视施工产生的噪声、振动、挤土泥浆等对环境的影响，采用的方案应满足国家、地方的环保要求。3.0.7储端地基处理方法的确定宜按下列步骤进行：1根据储罐对地基的要求，结合岩土工程条件、环境情况和对邻近建构筑物的影响等因素进行综合分析，初步选出几种可行的地基处理方案，包括选择两种或多种地基处理方法组成的综合处理方案；
2对初步选山的各种地基处理方案，分别从加固原、适用范围、预期处理效果、耗用材料、施工机械、工期要求和对环境的影响等方面进行技术经济分析和对比，选择最住的地基处理方法；3对已选定的地基处理方法，宜按储罐地基基础设计等级和场地复架程度，在有代表性的场地上进行相应的现场试验或试验性施工，以检验设计参数和处理效果。当达不到设计要求时，应查明原因，修改设计参数或调整地基处理方法。3.0.8经处理后的地基，不进行基础宽度和深度的地基承载力修正；当在受力层范围内仍存在软弱下卧层时，应验算下卧层的地基承载力。
3.0.9储罐基础建造在处理后的地基上时，应进行地基变形验算。
3.0.10地基稳定性验算应符合现行国家标准《钢制储罐地基基础设计规范》GB50473的有关规定。3.0.11施工技术人员应了解所承担下程的地基处理目的、熟悉地基加固原理、技术要求和质量标准等。施工中应有专人负责质量控制和监测，并做好施工记录，当出现异常情况时，成及时会同有关部门妥善解决。施工过程中应进行质量监理，施工结束后应按国家有关规定进行工程质量检验和验收。3.0.12复合地基载荷试验应符合本规范附录A的规定。3.0.13建造在处理后地基上的储罐基础，应进行沉降观测，直至沉降达到稳定为止。
换填垫层法
4.1一般规定
4.1.1换填垫层法适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土及暗沟、暗塘等浅层软弱土层或不均匀土层的地基处理。4.1.2应根据储基础的特点、岩土工程条件、施工机械设备及填料性质和来源等进行综合分析，进行换填垫层的设计和选择施工方法
.4.1.3局部换填垫层时，压（夯)实后垫层的地基承载力和变形模量宜与同一基础下其他部位的原状土层相近。4.1.4·当垫层下持力层为坡度大于10%的基岩，且坡度方向不利于髓基础稳定时，基岩表面应做成台阶状。4.2设计
4.2.1.垫层厚度应根据需置换的软弱土层深度或垫层底面处土层的承载力确定。当按垫层底面处土层的承载力确定时，应符合下式要求：
式中户一
相应丁荷载效应标准组合时，垫层底面处的附加压力值（kPa），取值按现行国家标准《建筑地基基础设计规范》GB50007有关见定确定；
P—垫层房面处土的自重压力值(kPa)，一垫层底面处土层经深度修正后的地基承载力特征值(kPa)。4.2.2换填垫层的厚度应符合储罐基础的变形要求，垫层厚度不宜小于0.5m，且不宜人于3m。
4.2.3垫层底面的宽度应满足基础底面应力扩散的要求，可自储罐基础外缘向下按45°扩大角确定。垫层顶面超出基础外缘不应小于500mm.
4.2.4垫层可选用下列材料：
1砂石。宜选用碎石、卵石、角砾、圆砾、砾砂、粗砂、中砂或石屑，应级配良好，不含植物残体、垃圾等杂质。砂石的最大粒径不宜大于50mm。对湿陷性黄土地基，个得选用砂石等透水材料。2粉质黏土，土料中有机质含量不得超过5%，亦不得含有冻土或膨胀土。当含有碎石时，其粒径不宜大于50mm：用于湿陷性黄土或膨胀土地基的粉质黏土垫层，土料中不得夹有砖、瓦和石块。3灰土，体积配合比宜为2：8或3：7。十料宜用粉质黏土，不宜使用块状黏土和砂质粉土，不得含有松软杂质，并应过筛，其颗粒不得大丁15mm。石灰宜用新鲜的消石灰，其颗粒不得大于5mm。4十工合成材料。由分层铺设的十工合成材料、填料构成加筋垫层。所用土工合成材料的品种与性能及填料的土类应根据工程特性和地基土条件，按照现行函家标准《土工合成材料应用技术规范B50290的要求，通过设计并进行现场试验后确定。4.2.5各种垫层的压实标摊及承载力可按表4.2.5的要求进行选用：表4.2.5各种垫层的压实标准及承载力施工方法
换填材料炎别
碎石、卵石
抄夹石（其中碎石、卵石占全重的30%~50%）承载力特征值
压实系数人。
Ja(kPa)
200~500
200~-250
土石（其中降石、廊石占全重的30%6~50%）0.95~0.76碾压、振
密或夯实
中砂、粗砂、砾砂、角砾、圆砾、石屑始质黏土
150~200
150~200
130--180
205--250
注：1正实系数Ae为土的控制干密度A与最人干密度ptmx的比信；土的最大干密度真采用击实试验确定，碎石或即石的最大干密度可取2.0r/m～2.2t/m；2当采用轻型击实试验时，乐实系数入。宣政高值，采用重型击实试验时，压实系数可取低值
3压实系数小的垫层，承载力特征查取任借，反之取高值。4.2.6挚层的承载力宜通过现场载荷试验确定，并应进行下卧层承载力的验算，初步设计阶段，当无试验资料时垫层的承载力可按表4.2.5的要求进行选用。
4.2.7垫层地基的变形由垫层白身变形和下卧层变形组成。换填垫层在满足本规范第4.2.1条、第1.2.3条和第4.2.5条的条件下，垫层地基的变形可仪计算其下卧层的变形。垫层下卧层的变形量可按现行国家标准《建筑地基基础设计规范》GB50007的有关规定计算。
4,3施
4.3.1垫层施工应根据不同的换填材料选择施T机械。粉质黏土、灰土宜采用平碾、振动碾或羊足碾，砂石等宜用振动碾。4.3.2垫层的施工方法、分层铺填厚度、每层压实数等宜通过现场试验确定
4.3.3粉质黏土和灰土垫层土料的施工含水量应控制在最优含水量土2光的范围内，最优含水量可通过击实试验确定，也可按当地经验取用。
4.3.4当垫层底部存在古井、古墓、洞穴、旧基础、暗塘等软硬不均的部位时，应按设计要求予以处理，并经检验合格后，再铺填垫层。
4.3.5基坑开挖时应避免坑底土层受扰动，可保留约200mm厚的十层暂不挖去，待铺填垫层前再挖至设计标高。4.3.6换填垫层施工应注意基坑排水，除采用水撼法施工砂垫层外，不得在浸水条件下施工，必要时应采用降低地下水位的措施。
4.3.7垫层底面宜设在同一标高上，当深度不同，基坑底土面应挖成阶梯或斜坡搭接：并按先深后浅的顺序进行垫层施工，搭接处应夯压密实。
4.3.8粉质黏土及灰土垫层分段施工时.上下两层的缝距不得小
