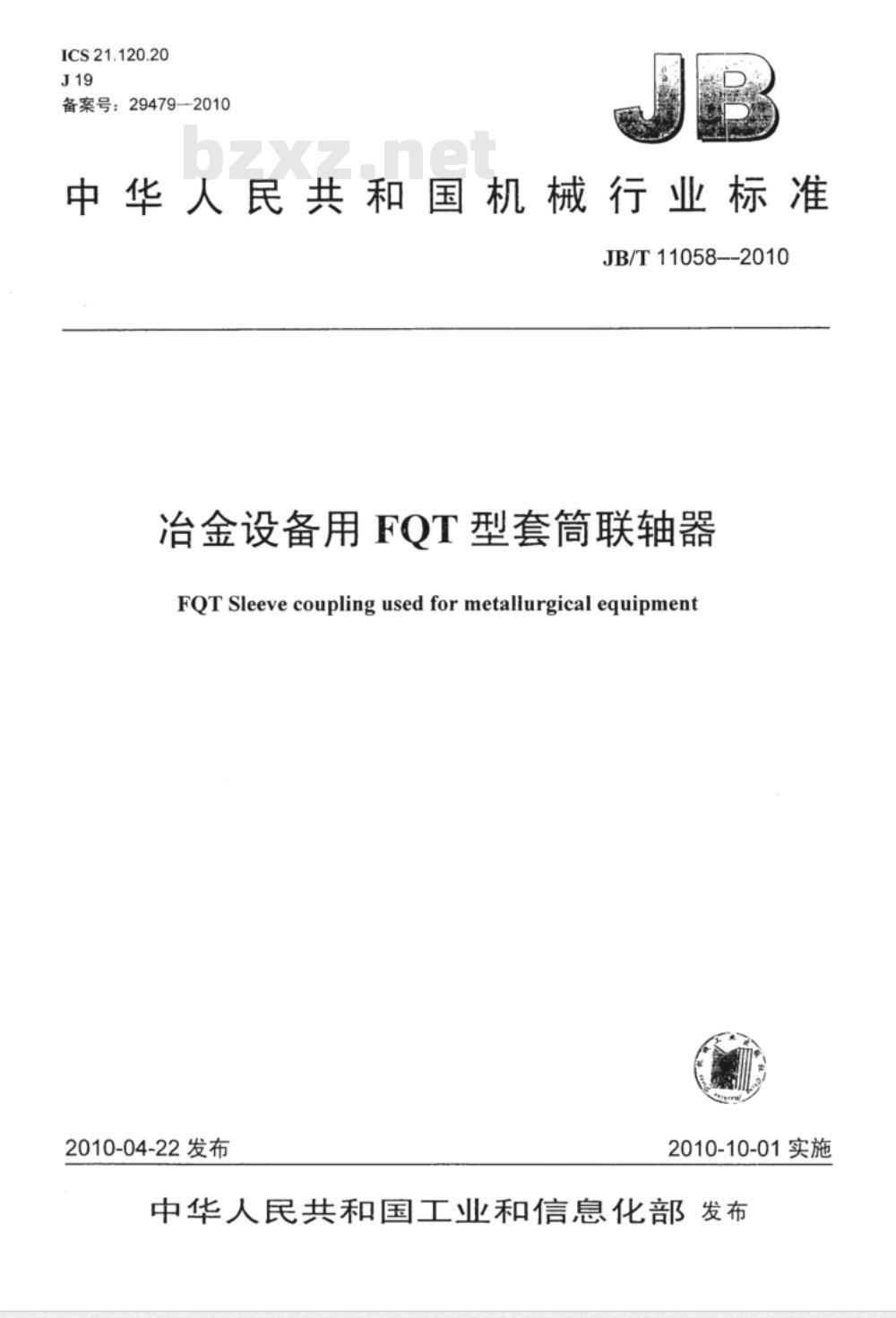

【机械行业标准(JB)】 冶金设备用FQT型套筒联轴器

ICS21.120.20
备案号：29479--2010
中华人民共和国机械行业标准
JB/T11058--2010
治金设备用FQT型套筒联轴器
FQTSleevecouplingusedformetallurgicaleguipment2010-04-22发布
2010-10-01实施

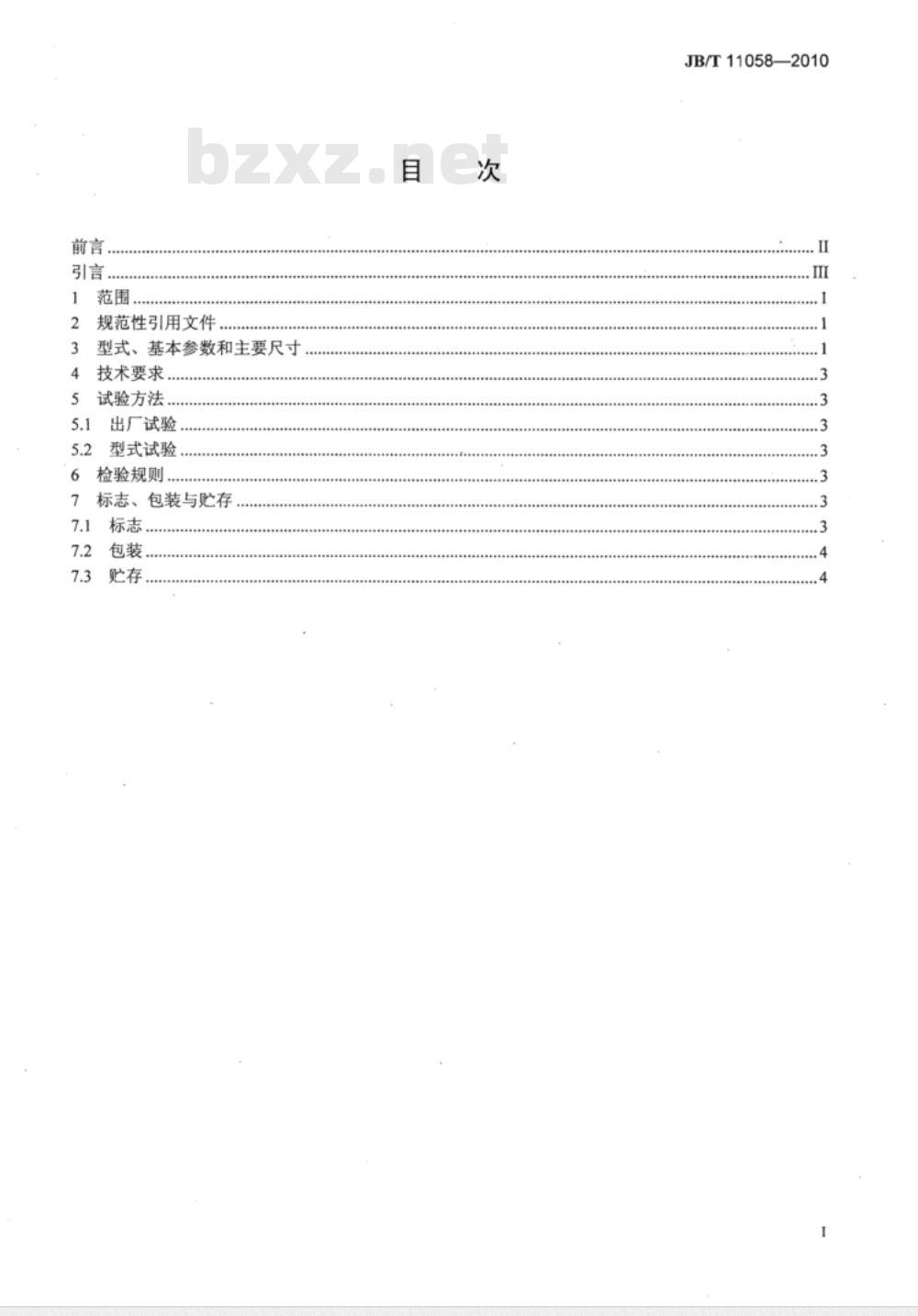

中华人民共和国工业和信息化部发布前言，
规范性引用文件
型式、基本参数和主要尺寸
技术要求.
试验方法
出厂试验
型式试验
检验规则，
标志、包装与贮存
包装，
JB/T11058—2010
JB/T11058—2010

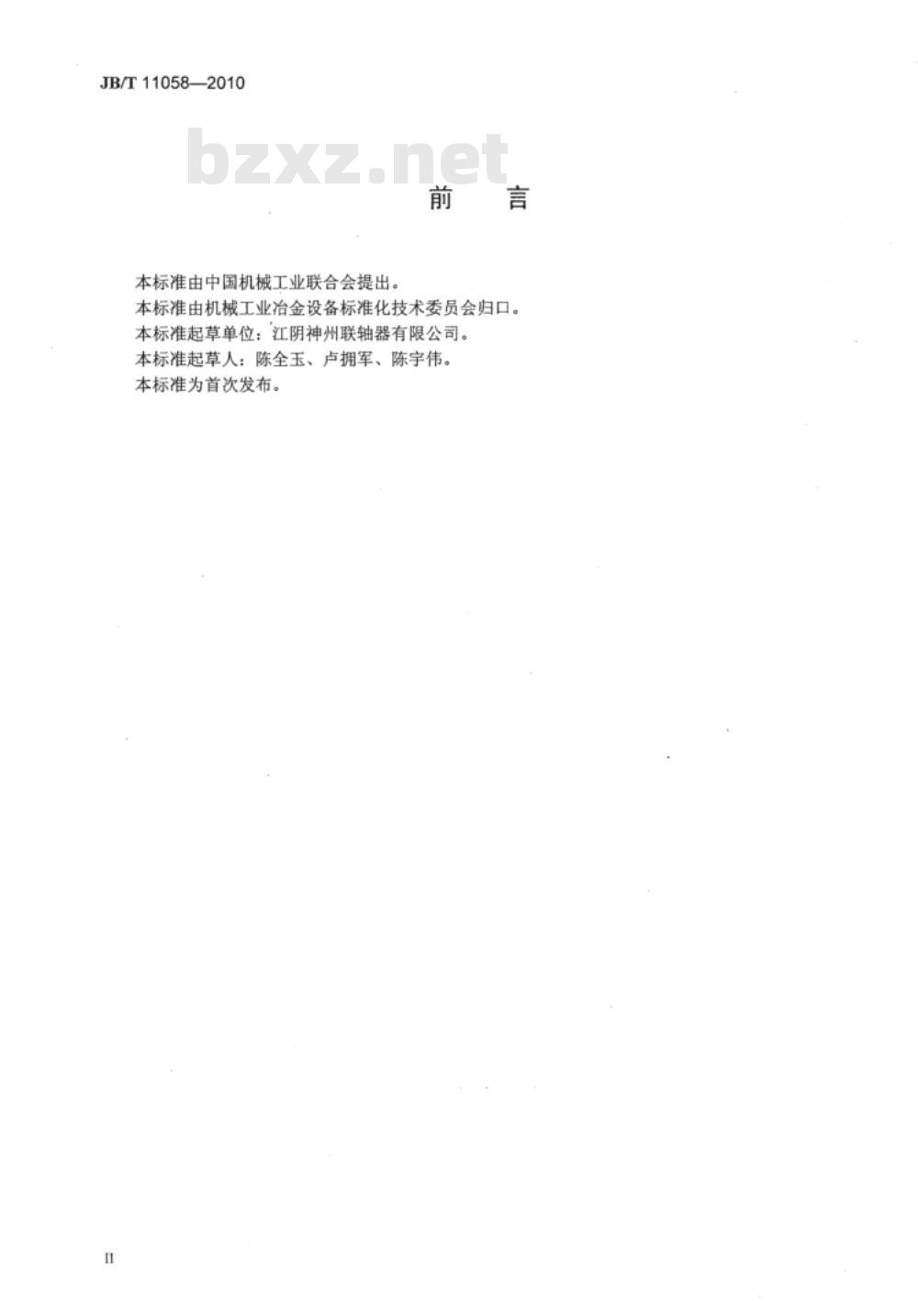

本标准由中国机械工业联合会提出。前言
本标准由机械工业冶金设备标准化技术委员会归口。本标准起草单位：江阴神州联轴器有限公司。本标准起草人：陈全玉、卢拥军、陈宇伟。本标准为首次发布。

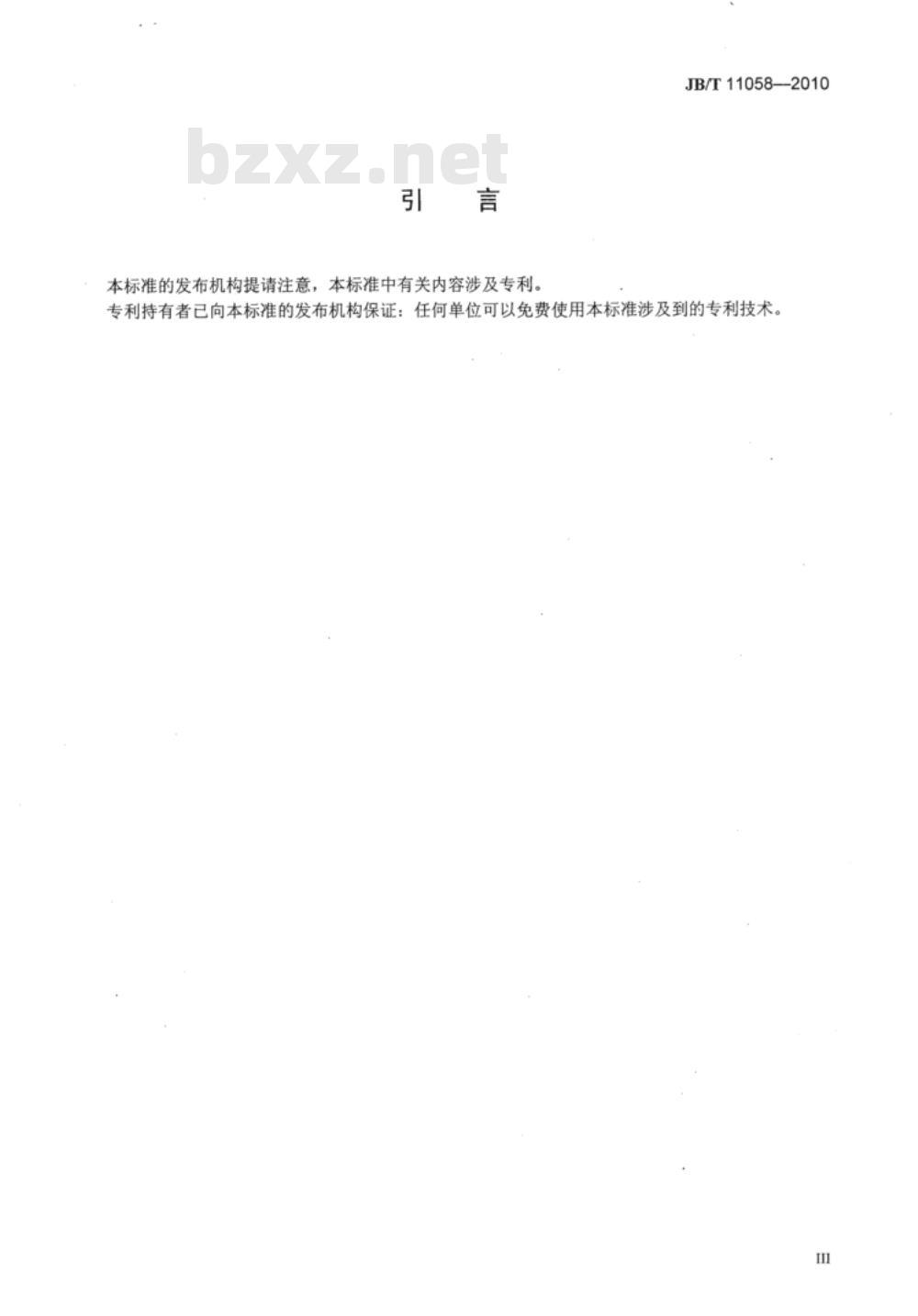

本标准的发布机构提请注意，本标准中有关内容涉及专利。JB/T11058-2010
专利持有者已向本标准的发布机构保证：任何单位可以免费使用本标准涉及到的专利技术。1范围
治金设备用FOT型套简联轴器
JB/T11058—2010
本标准规定了冶金设备用FQT型套筒联轴器（以下简称联轴器）的结构型式、主要尺寸和技术要求、检验规则、标志、包装和存等。本标准适用于联接两心轴，传递转矩：1400N·m～125000N·m，角向位移≤3°，适应环境温度-30℃～300℃。
2规范性引用文件
下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191
包装储运图示标记（GB/T191-2008，ISO780：1997，MOD）GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T3852
GB/T4879
GB/T13384
JB/T5000.1
JB/T5000.8
联轴器轴孔和联结型式及尺寸
防锈包装
机电产品包装通用技术条件
重型机械通用技术条件第1部分：产品检验重型机械通用技术条件第8部分：锻件重型机械通用技术条件第15部分：锻钢件无损检测JB/T5000.15—2007
3型式、基本参数和主要尺寸

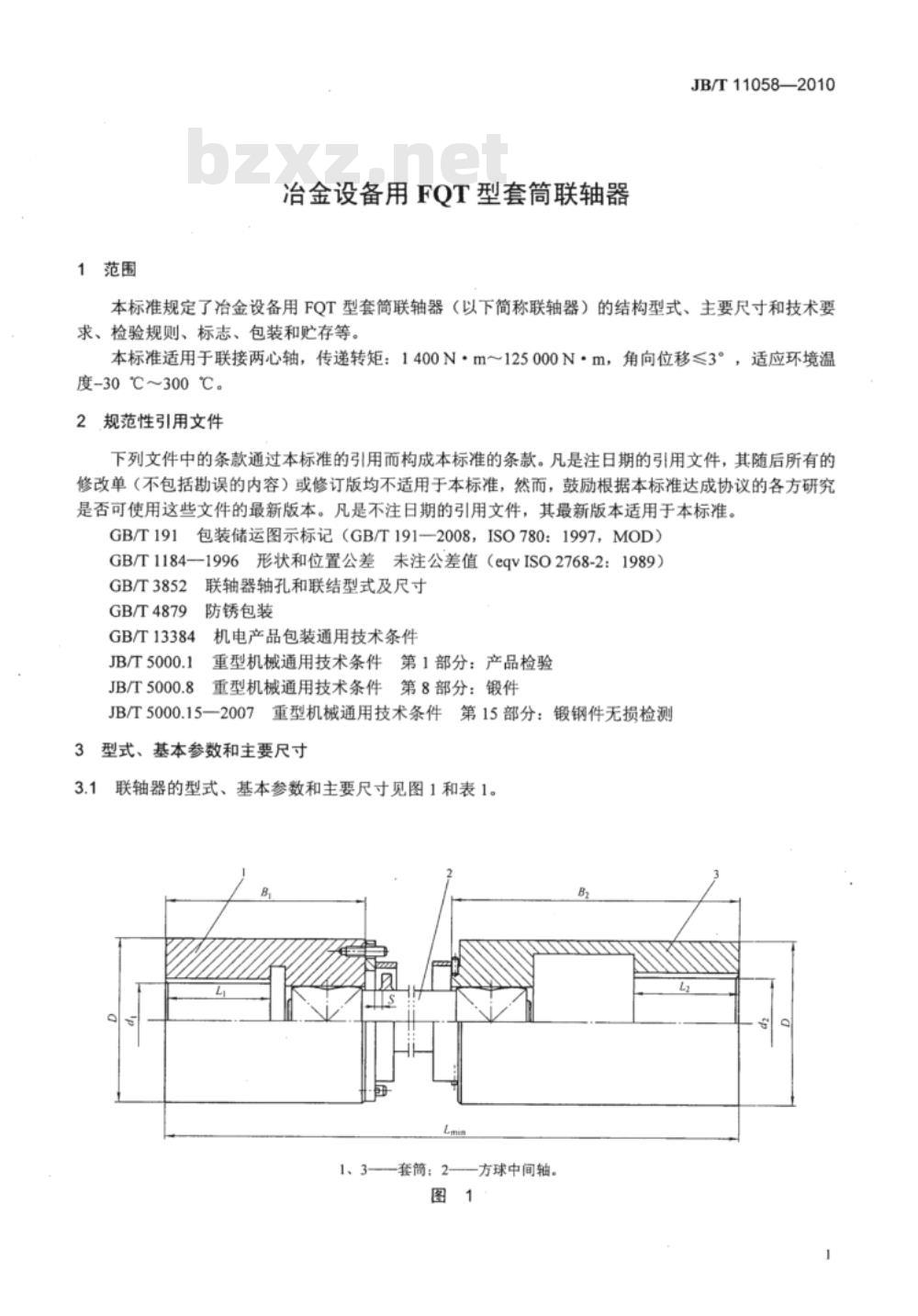

联轴器的型式、基本参数和主要尺寸见图1和表1。1、3-
套简：2-
一方球中间轴。
JB/T11058--2010
轴孔直径
dj，dz(H7)
40，42，45，48，
50，55，56
50,55，56
250060，63，65，70，
71，75
65，70，71，75
80，85，90，95
85，90，95
FQT4125001800100，
，110，120，
FQT525000
FQT6i500001200
FQT7800001000
FQT8125000|800
110，120，125
130,,140,
140，150
160，170，180
170，180
190，200，220
200，220
240，250，260
280，300
轴孔长度
注1：联轴器质量和转动惯量按最小轴孔直径计算的近似值。mm
10503150
12403900
1450|4500
19155300
注2：轴孔长度按J1型轴孔，可根据用户要求，选择不同的长度。注3：L为参考值，按许用转速计算的近似值。3.2
键槽型式与尺寸应符合GB/T3852的规定。：型号与标记：
联轴器的型号：
规格序号
套简联轴器
联轴器的标记方法应符合GB/T3852的规定。3.4标记示例：
示例1：
主动端轴孔直径d,=90mm，轴孔长度L=132mm，A型键槽。从动端轴孔直径d=110mm，轴孔长度Lz=167mm，A型键糖。2
转动惯量
每100mml
质量kg
每100mm
安装长度L=890mm的FQT4型套筒联轴器：FQT4型联轴器90×132
2×890JB/T11058—2010
110×167
示例2：
主动端轴孔直径d,=110mm，轴孔长度L,=167mm，A型键槽。从动端轴孔直径d=130mm，轴孔长度Lz=202mm，B型键槽。安装长度L=1050mm的FQT5型套筒联轴器：FQT5型联轴器_110×167
_×1050JB/T11058—2010
B130×202
4技术要求
联轴器生产厂必须按照经规定程序批准的图样和技术文件进行生产。4.1
JB/T11058—2010
4.2联轴器的套筒和方球中间轴的材料力学性能为Rm≥1080MPa，调质硬度为269HBW～302HBW。联轴器的主要零件应采用锻钢件，锻件质量应符合JB/T5000.8的要求。4.3
4.4套筒轴孔的加工精度为H7，其表面粗糙度Ra不得大于1.6um，机械加工面的形位公差不得低于GB/T1184—1996中的8级精度。
4.5方球中间轴的外球面与套简的配合公差应为H11/d9，表面粗糙度Ra不得大于3.2μm。4.6套筒和方球中间轴应进行无损检测，检测各种不同类型的缺陷，质量等级应符合JB/T5000.152007中的3级。
5试验方法
5.1出厂试验
5.1.1联轴器出厂前必须进行装配，各连接件之间的配合应运动自如，无卡阻现象。5.1.2测量套筒与中间轴球面的配合间隙，应符合设计图样的要求。5.2型式试验
5.2.1静态扭转试验
将联轴器主、从动端分别安装在静态扭转实验台上，逐步加载至公称转矩的三倍，不得损坏。5.2.2动态试验
a）在1.5倍公称转矩、瞬时过载转矩作用下，联轴器应无损坏现象；b）传动效率不得低于95%。Www.bzxZ.net
6检验规则
6.1联轴器制造厂的检验部门应按本标准的规定和图样要求，进行产品检验和验收，并应附有产品合格证书方可出厂。
6.2根据用户要求，联轴器制造厂应按JB/T5000.1的规定，提供检验报告。7标志、包装与贮存
7.1标志
7.1.1应在联轴器的明显部位打印型号标志；7.1.2每套联轴器合格证中应包括：a）联轴器型号、标准号、生产代号：b）制造厂名称；
c）检验合格证：
JB/T11058—2010
d）出厂日期。
7.2包装
7.2.1联轴器清洗干净后按GB/T4879的规定进行防锈包装。7.2.2联轴器产品包装应按GB/T13384的规定。7.2.3联轴器外包装箱上的标志应符合GB/T191的规定。7.3购存
联轴器应放在清洁、干燥、避免日晒、雨淋的场所。在存放期内应避免与酸、碱、有机溶剂等物质接触。
