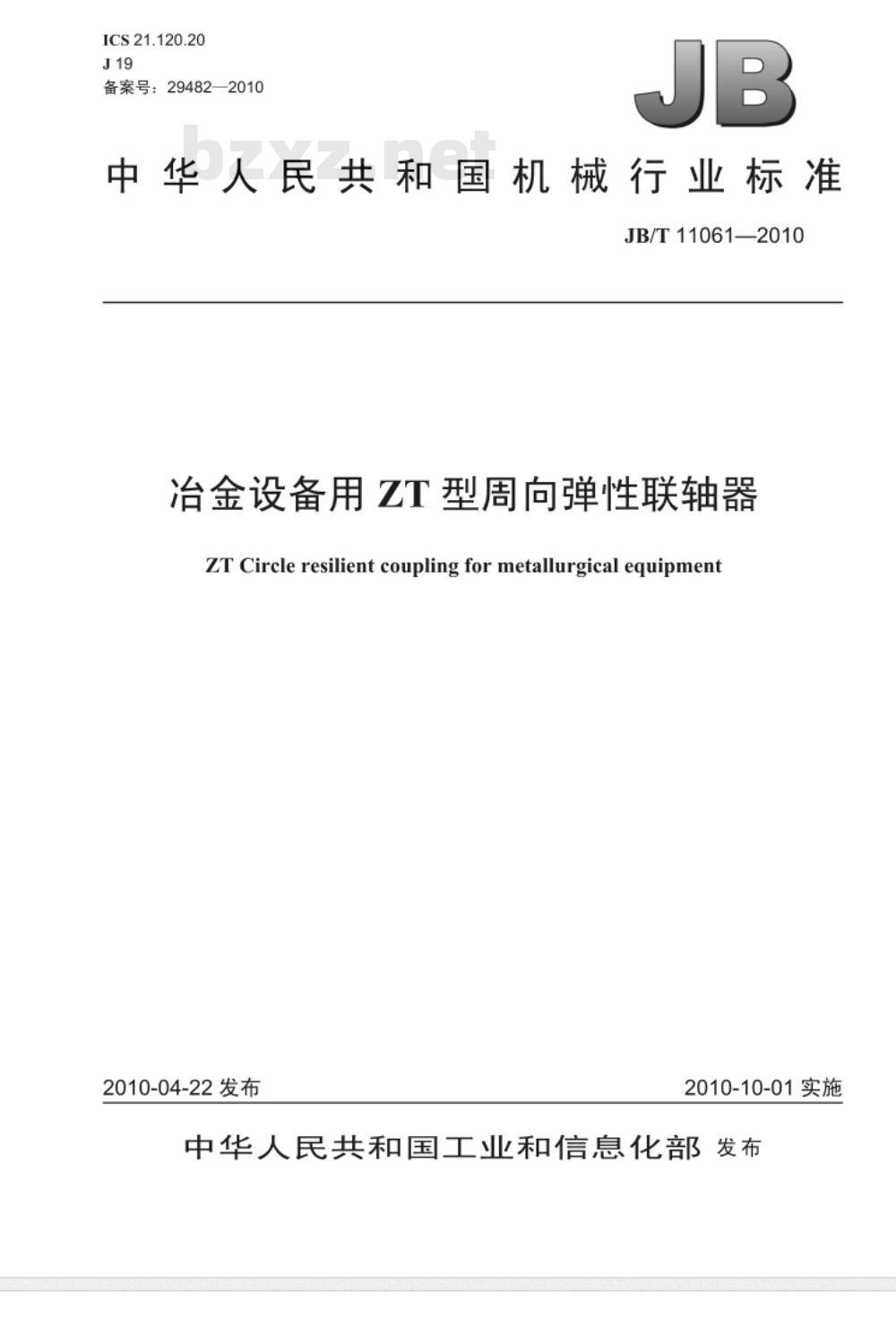

【机械行业标准(JB)】 冶金设备用ZT型周向弹性联轴器

ICS21.120.20
备案号：29482—2010
中华人民共和国机械行业标准
JB/T11061—2010
治金设备用ZT型周向弹性联轴器ZT Circleresilient coupling for metallurgical equipment2010-04-22发布
2010-10-01实施

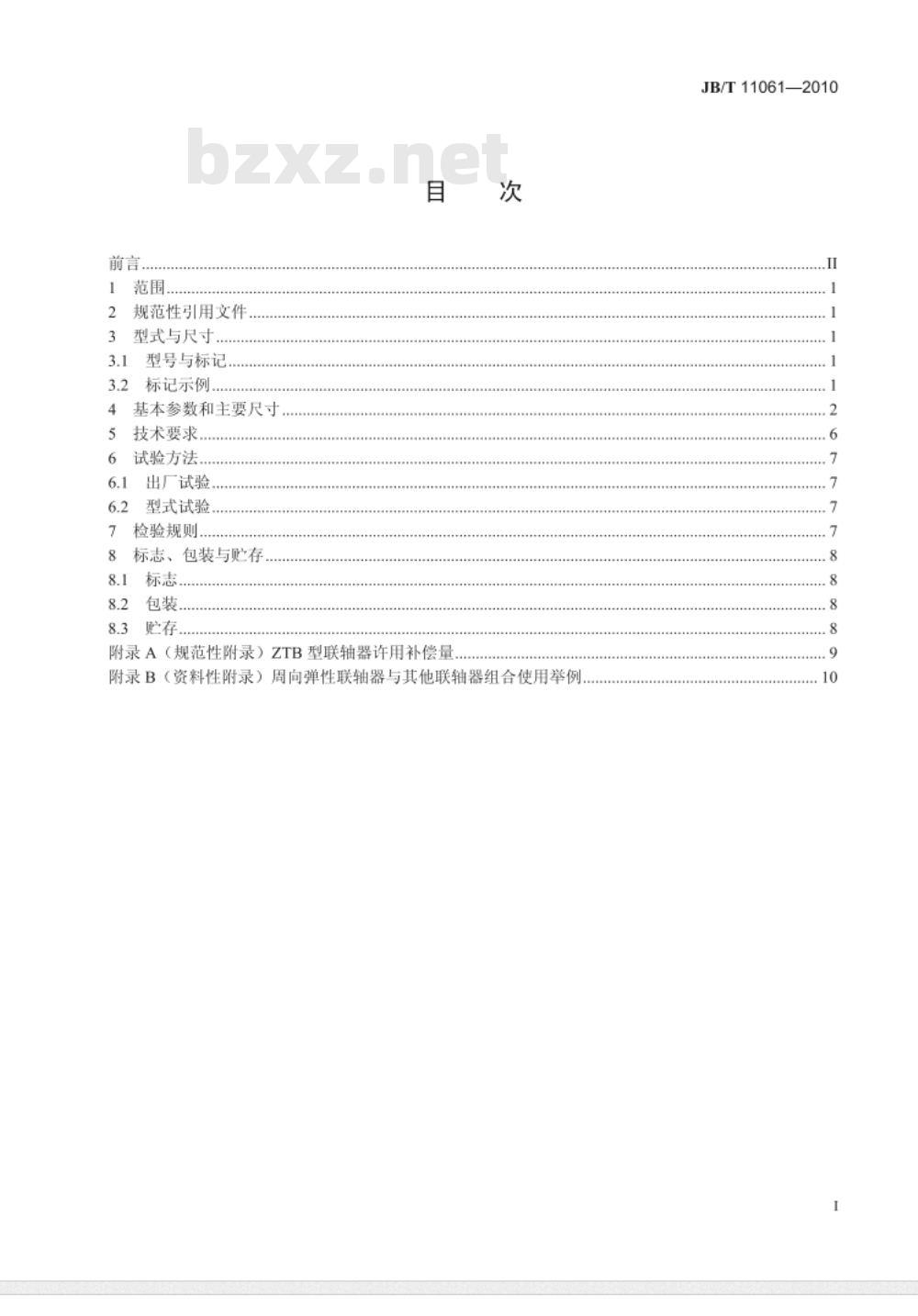

中华人民共和国工业和信息化部发布前言，
范围，
规范性引用文件
型式与尺寸，
型号与标记
标记示例.
基本参数和主要尺寸，
技术要求.
试验方法..
出厂试验..
型式试验.
检验规则.
标志、包装与贮存
附录A（规范性附录）ZTB型联轴器许用补偿量次
附录B（资料性附录）周向弹性联轴器与其他联轴器组合使用举例JB/T11061—2010
JB/T11061—2010

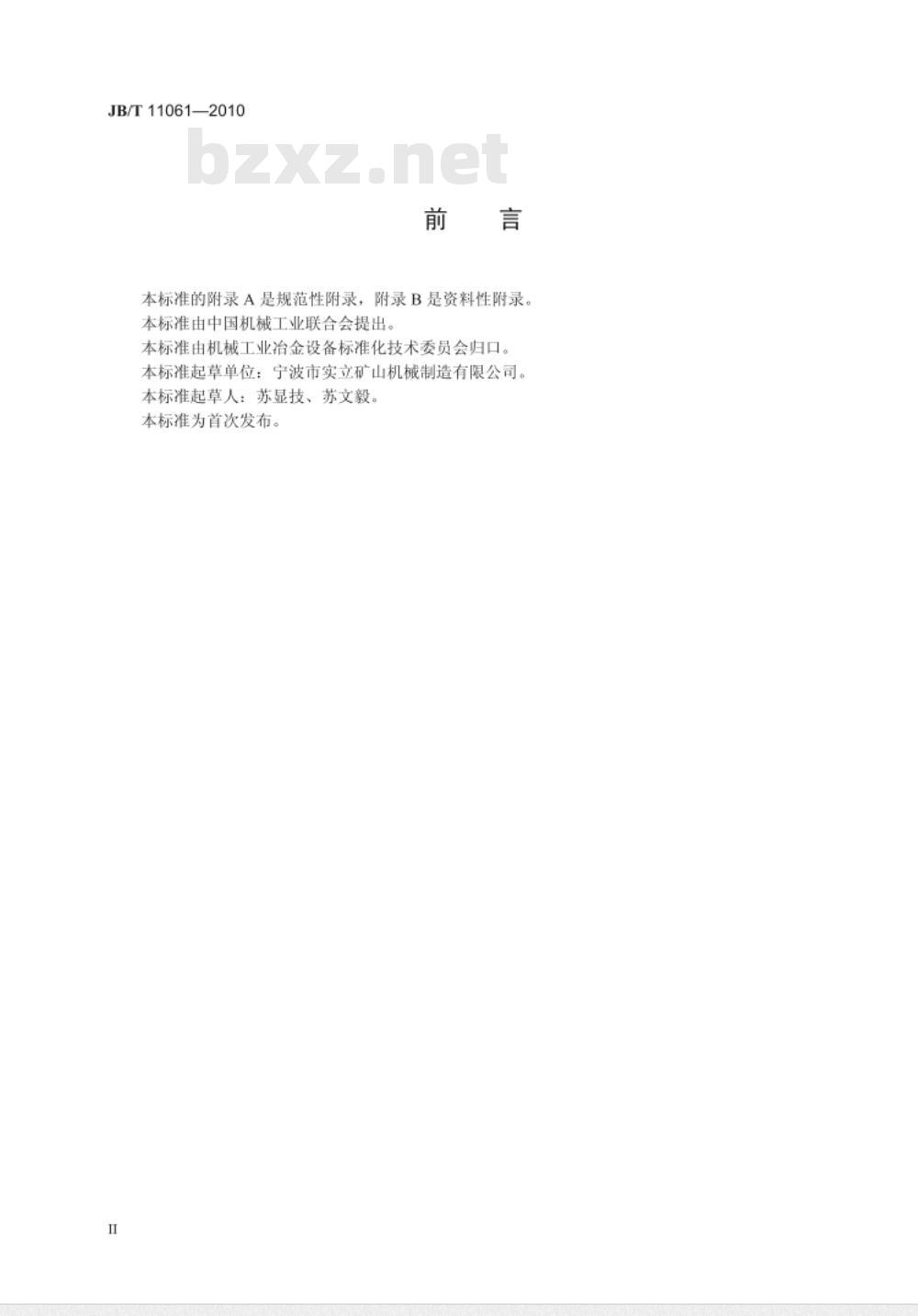

本标准的附录A是规范性附录，附录B是资料性附录。本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准起草单位：宁波市实立矿山机械制造有限公司。本标准起草人：苏显技、苏文毅，本标准为首次发布。

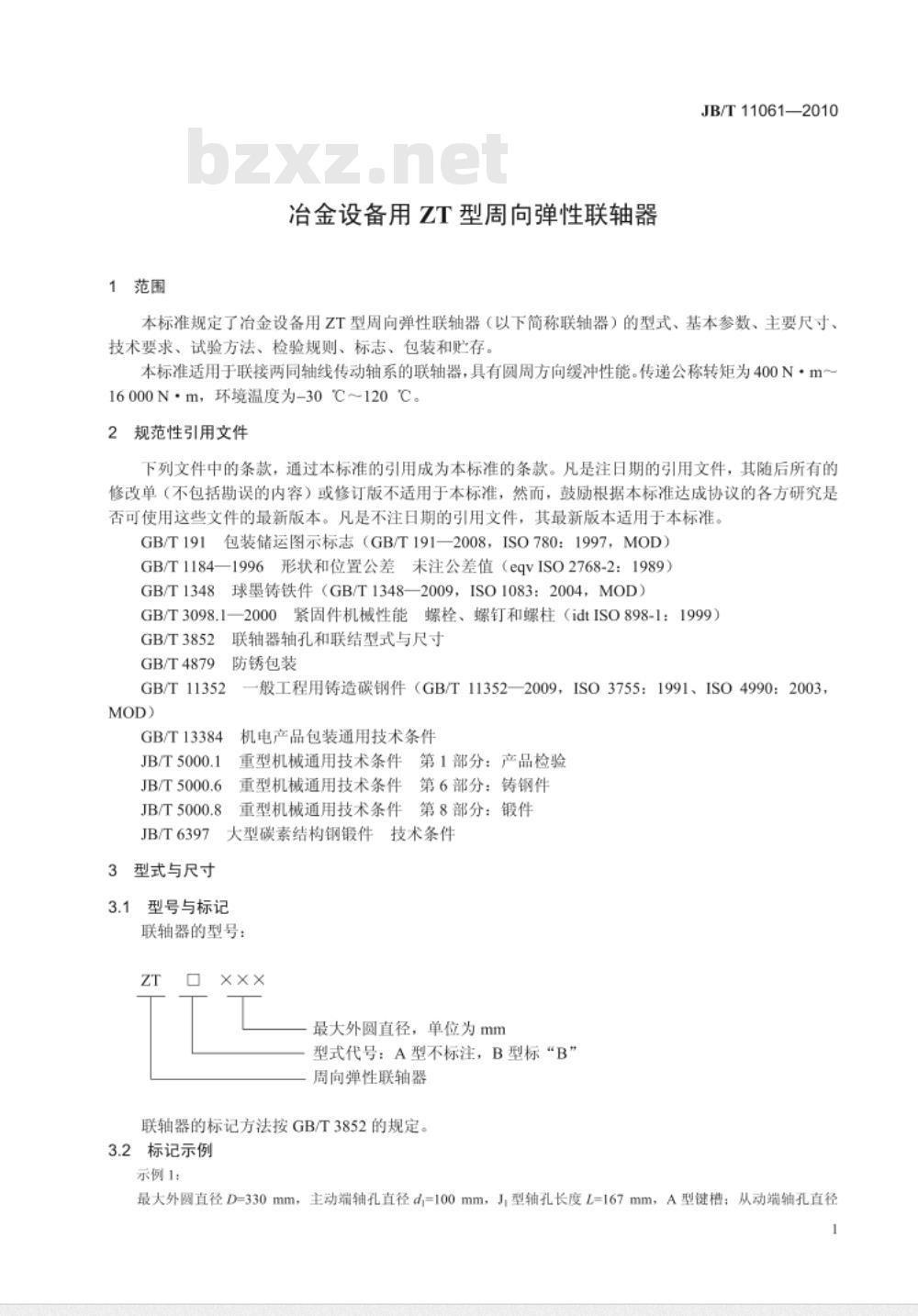

1范围
治金设备用ZT型周向弹性联轴器JB/T11061—2010
本标准规定了冶金设备用乙T型周向弹性联轴器（以下简称联轴器）的型式、基本参数、主要尺寸，技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于联接两同轴线传动轴系的联轴器，具有圆周方向缓冲性能。传递公称转矩为400N·m~16000N·m，环境温度为-30℃～120℃。2
规范性引用文件
下列文件中的条款，通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191
包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T1184—1996
形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1348
球墨铸铁件（GB/T1348—2009，ISO1083：2004，MOD）紧固件机械性能螺栓、螺钉和螺柱（idtISO898-1：1999）GB/T3098.1—2000
GB/T3852
GB/T 4879
GB/T11352
GB/T13384
JB/T5000.1
JB/T5000.6
JB/T5000.8
JB/T6397
3型式与尺寸
联轴器轴孔和联结型式与尺寸
防锈包装
般工程用铸造碳钢件（GB/T11352—2009，ISO3755：1991、ISO4990：2003，机电产品包装通用技术条件
重型机械通用技术条件第1部分：产品检验重型机械通用技术条件第6部分：铸钢件重型机械通用技术条件第8部分：锻件大型碳素结构钢锻件技术条件
型号与标记
联轴器的型号：
×××
最大外圆直径，单位为mm
型式代号：A型不标注，B型标“B”周向弹性联轴器
联轴器的标记方法按GB/T3852的规定。3.2标记示例
示例1：
最大外圆直径D=330mm，主动端轴孔直径d,=100mm，J，型轴孔长度L=167mm，A型键槽；从动端轴孔直径-
JB/T11061—2010
d=80mm，J,型轴孔长度L=132mm，A型键槽的联轴器的标记为：ZT330联轴器
示例2：
J，100×167
J，80×132
JB/T11061—2010
最大外圆直径D=200mm，主动端轴孔直径dj=50mm，J，型轴孔长度L=84mm，从动端轴孔直径d2=50mm，J，型轴孔长度L=84mm，键槽型式均为A型的B型联轴器的标记为：ZTB200联轴器J,50×84

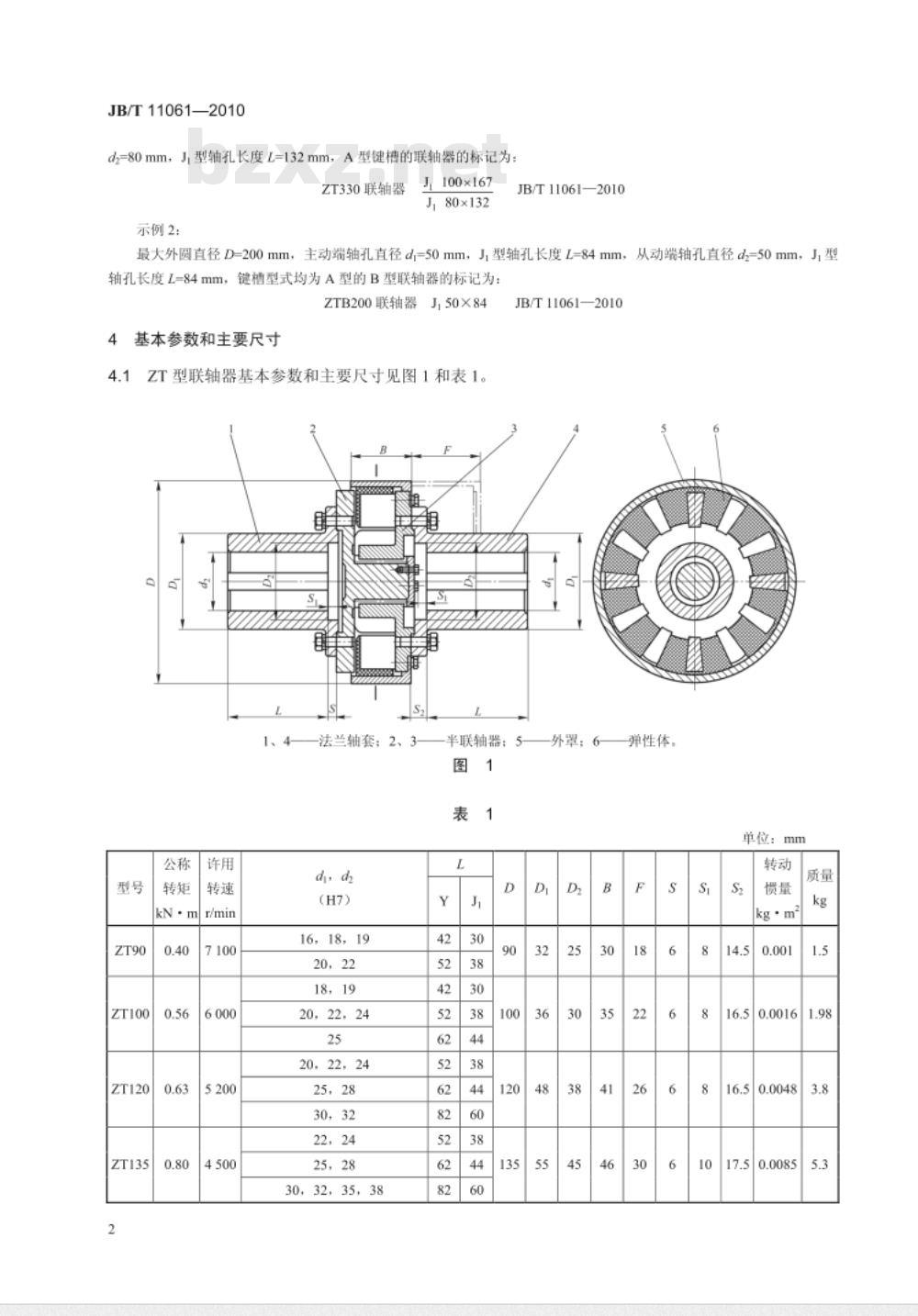

4基本参数和主要尺寸
ZT型联轴器基本参数和主要尺寸见图1和表14.1
法兰轴套：2、
kN·mr/min
dj, dz
16，18，19
20，22
20，22，24
20，22，24
25，28
30，32
22，24
25，28
30,32,35，38
JB/T11061—2010
半联轴器：5-
外罩：6-
弹性体。
单位：mm
16.50.00161.98
25，28
30,32，35，38
30,32，35，38
40,42,45，48,50
30,32,35,38
表1(续）
40，42，45，48，50，55，
32，35，38
40,42,45,48,50,55,
60, 63, 65
35，38
40,42，45，48，50,55,
60，63，
40，42，45，
60, 63, 65, 70, 71, 75
50,55，56
60,63，65,70,71，75
80,85,90,95
60,63，65,
70，71，
80,85,90,95
100,110
65，70,71,75
80，85，90，95
100,110,120,125
80,85,90,95
100,110,120,125
130,140,150
100,110,120,125
130,140,150
，170,180
160，
100,110,120,125
130，140，150
160,170,180
190，200
JB/T11061—2010
JB/T11061—2010
kN·m/min
dj, d2
120，125
130，140，150
160，
170，
190，200，220
130，
140，150
160，
170，180
200，220
140，150
160，
190，200，220
240，250
160，170，180
190，200，220
240，250，260
注1：联轴器质量和转动惯量是按每注2：推荐选用J型轴孔。
表1（续）
-规格的最小轴孔直径，J，型轴孔长度计算的近似值，4.2ZTB型联轴器的基本参数和主要尺寸见图2和表2。图2
kN·mf/min
ZTB100
ZTB120
ZTB135
ZTB145
ZTB160
ZTB180
ZTB200
ZTB225
ZTB250
ZTB290
ZTB330
ZTB370
dj, d2
16，18，19
20, 22
18，19
20，22，24
20，22，24bzxz.net
25，28
30，32
22，24
25，28
30,32,35,38
30,3235,38
40，42
30,32，35，38
40,42，45,48,50
30,32,35,38
40,42,45，48，50,55,
32，35，38
，50，55，56
280040,42,45，48,
60, 63，65
250040，42，
40，42，
63，65,
71，75
50，55，56
100，
120，
JB/T11061—2010
单位：mm
JB/T11061—2010
ZTB420
ZTB470
ZTB520
ZTB570
ZTB620
ZTB680
ZTB740
kN·mr/min
85，90,95
100，110，
120，125
130,140，150
100，110，
130，
120，125
140，150
160,170,180
100，
130，
160，
120，
140，150
170，180
190，200
100，125
130，
190，
130，
160，
190，
140，150
170，180
200，220
140，150
170，
200，220
140，150
160，
190，
170，
200，220
240，250
190，
170，180
200，220
250，260
240，
注1：联轴器质量和转动惯量是按每注2：推荐选用J型轴孔。
表2（续）
-规格的最小轴孔直径，J，型轴孔长度计算的近似值F
根据使用要求，
周向弹性联轴器可以和其他具有角向、径向、轴向位移的联轴器或传动件组合使用，但用户必须提供法兰连接尺寸，包括螺栓分度圆直径、螺栓直径和数量及止口尺寸等。5
技术要求
联轴器应符合本标准要求，并按规定程序批准产品图样和技术文件制造，5.2
联轴器主要零件材料应符合表3的规定，6
零件名称
半联轴器
法兰轴套
弹性件
弹性件的物理学性能应符合表4的规定。性
邵尔硬度
拉伸强度
拉断伸长率
压缩永久变形（200℃×22h）
工作温度
低温脆性
硬度变化（邵尔）
热空气老化
材料代号
ZG310-570
QT450-10
QT450-10
乙丙橡胶
抗拉强度变化率降低
拉断伸长率变化降低
JB/T11061—2010
执行标准
GB/T11352
GB/T1348
JB/T6397
GB/T1348
≥300
-30（不裂）
铸件、
锻件的质量要求应符合JB/T5000.6和JB/T5000.8的规定，铸件应进行时效处理。弹性件内部不允许有裂纹、汽泡和杂质等缺陷，外表面应光滑、平整，工作面不应有麻点存在法兰轴套连接螺栓的强度等级应不低于GB/T3098.1一2000中规定的10.9级。半联轴器应进行无损检验，不得有影响力学性能的缺陷存在。法兰轴套轴孔的加工精度为H7，表面粗糙度Ra不得大于1.6um，圆柱度不低于GB/T1184一1996中的8级精度。
试验方法
出厂试验
a）联轴器出厂前必须进行装配，各连接件之间应装配自如；b）半联轴器扇形面应与弹性件的配合均勾，不应有紧、松不一的现象；c）目测外观应符合图样要求。
型式试验
新投产或由于产品结构、材料工艺等有较大改变等原因重新投产的产品，必须进行型式试验。6.2.1
静态扭转试验
将联轴器主、从动端分别固定在静扭试验台上，逐步加载，一直加到公称转矩的2.5倍，联轴器不得有损坏现象。
动载试验
a）在1.5倍公称转矩瞬时过载的情况下，联轴器各零件无损坏现象：b）传动效率不低于95%。
检验规则
联轴器制造厂的质量检验部门应按本标准和图样要求，进行产品检查验收，并应附有产品合格证7
JB/T11061—2010
书，方可出厂。
7.2根据用户要求，联轴器制造厂应按JB/T5000.1的规定，提供检验报告。标志、包装与贮存
8.1.1在联轴器明显部位打印型号标记。8.1.2
弹性件应在非工作表面标有型号标记。每套联轴器的合格证中应包括：a）联轴器名称、型号、标准号；b）制造厂名称；
c）出厂日期；
d）检验合格标记。
8.2包装
8.2.1联轴器清洗干净后按GB/T4879的规定进行防锈包装。2联轴器产品包装应按GB/T13384的规定。8.2.2
8.2.3联轴器外包装箱上的标志，应符合GB/T191的规定。8.3贮存
8.3.1联轴器应放在清洁、干燥、通风，避免日晒、雨淋的环境中，存放期内避免与酸、碱、有机溶液等物质接触。
2在遵守8.3.1的情况下，制造厂应保证产品自出厂之日起，在一年贮存期内，其性能仍能符合本8.3.2
标准的规定。
