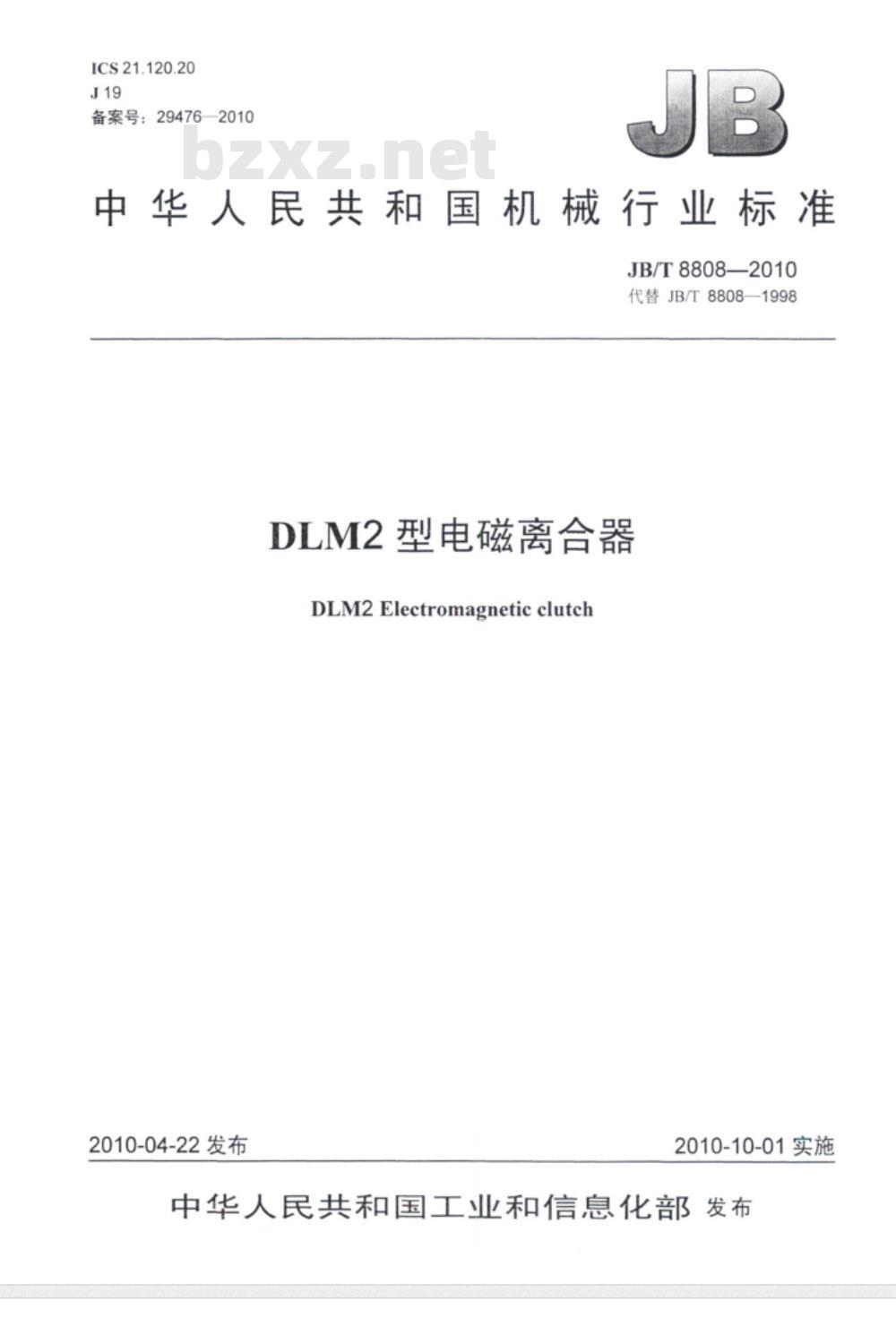

【机械行业标准(JB)】 DLM2型电磁离合器

ICS21.120.20
备案号：29476—2010
中华人民共和国机械行业标准
JB/T8808—2010
代替JB/T8808—1998
DLM2型电磁离合器
DLM2Electromagneticclutch
2010-04-22发布
2010-10-01实施

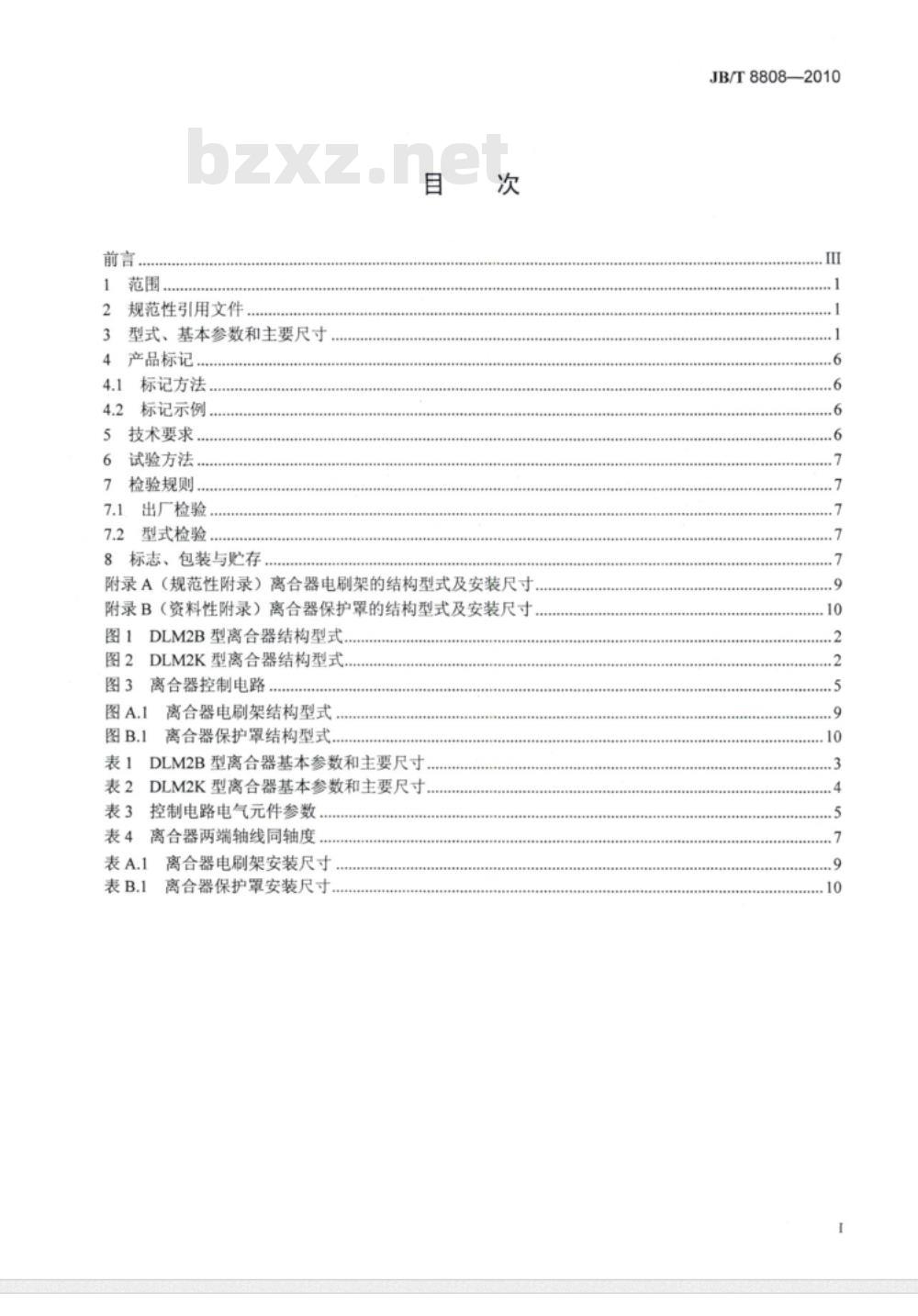

中华人民共和国工业和信息化部发布前言
2规范性引用文件
3型式、基本参数和主要尺寸
4产品标记，
标记方法，
标记示例.
5技术要求
试验方法.
检验规则.
出厂检验，
7.2型式检验
8标志、包装与贮存
附录A（规范性附录）离合器电刷架的结构型式及安装尺寸附录B（资料性附录）离合器保护罩的结构型式及安装尺寸图1DLM2B型离合器结构型式
图2DLM2K型离合器结构型式
离合器控制电路
离合器电刷架结构型式
离合器保护罩结构型式，
表1DLM2B型离合器基本参数和主要尺寸、表2
DLM2K型离合器基本参数和主要尺寸..表3控制电路电气元件参数
表4离合器两端轴线同轴度
离合器电刷架安装尺寸..
离合器保护罩安装尺寸.
JB/T8808—2010

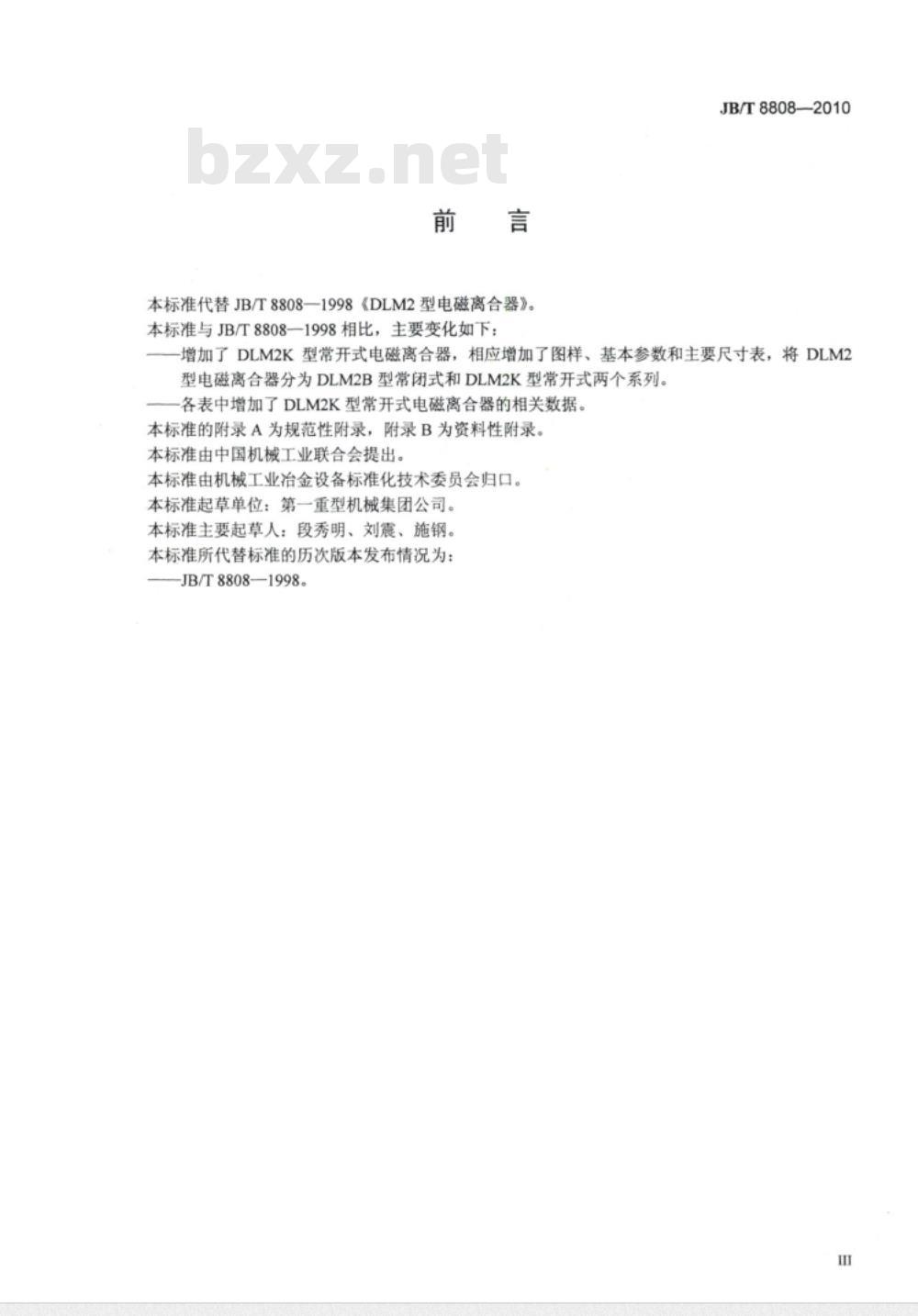

本标准代替JB/T8808—1998《DLM2型电磁离合器》。本标准与JB/T8808—1998相比，主要变化如下：JB/T8808—2010
-增加了DLM2K型常开式电磁离合器，相应增加了图样、基本参数和主要尺寸表，将DLM2型电磁离合器分为DLM2B型常闭式和DLM2K型常开式两个系列。各表中增加了DLM2K型常开式电磁离合器的相关数据、本标准的附录A为规范性附录，附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准起草单位：第一重型机械集团公司。本标准主要起草人：段秀明、刘震、施钢。本标准所代替标准的历次版本发布情况为：JB/T8808—1998。

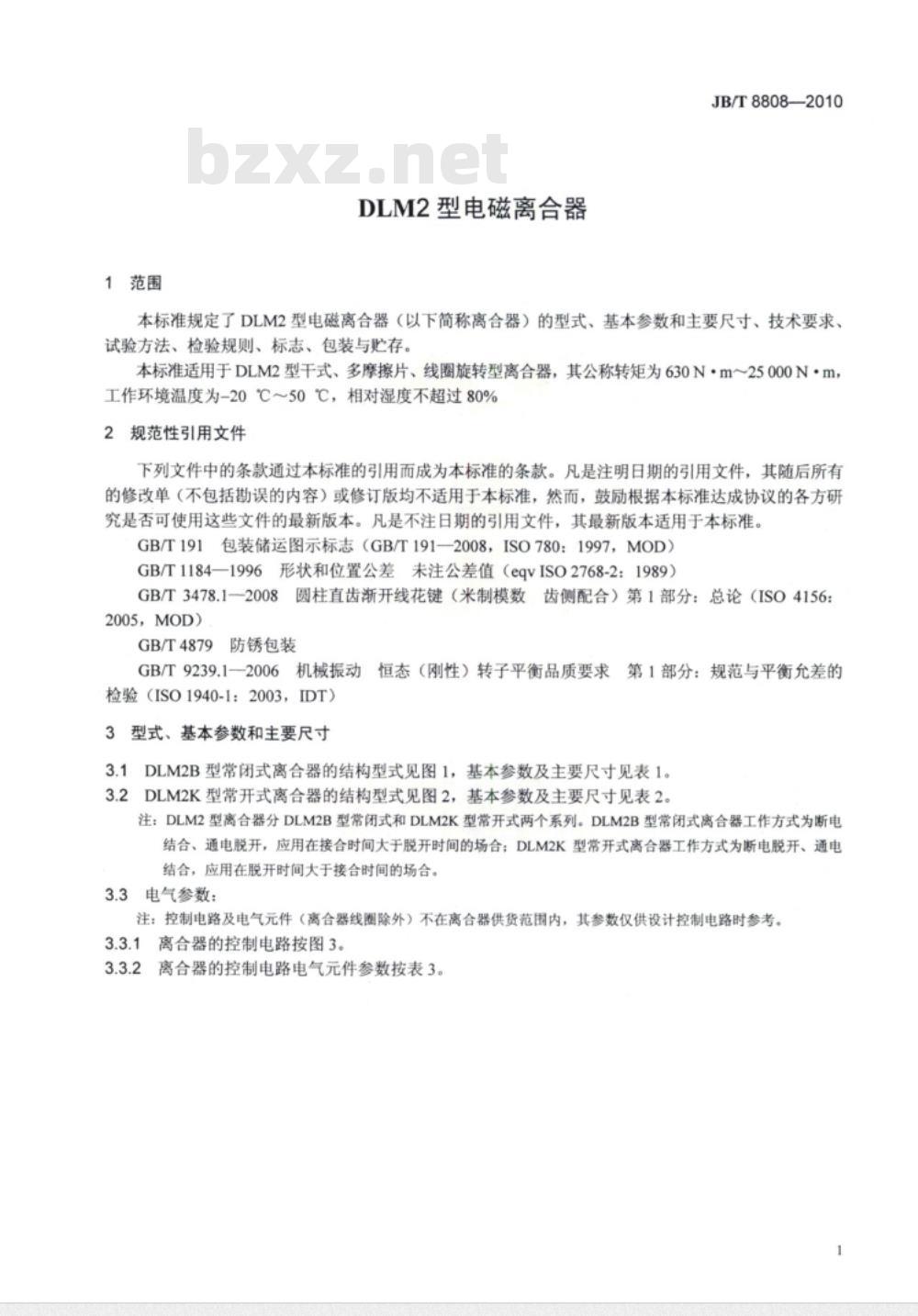

1范围
DLM2型电磁离合器
JB/T8808—2010
本标准规定了DLM2型电磁离合器（以下简称离合器）的型式、基本参数和主要尺寸、技术要求、试验方法、检验规则、标志、包装与贮存。本标准适用于DLM2型干式、多摩擦片、线圈旋转型离合器，其公称转矩为630N·m～25000N·m，工作环境温度为-20℃～50℃，相对湿度不超过80%规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T3478.1一2008圆柱直齿渐开线花键（米制模数齿侧配合）第1部分：总论（ISO4156：2005，MOD）
GB/T4879防锈包装
GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验（ISO1940-1：2003，IDT）3
型式、基本参数和主要尺寸
DLM2B型常闭式离合器的结构型式见图1，基本参数及主要尺寸见表1。3.2
2DLM2K型常开式离合器的结构型式见图2，基本参数及主要尺寸见表2。注：DLM2型离合器分DLM2B型常闭式和DLM2K型常开式两个系列。DLM2B型常闭式离合器工作方式为断电结合、通电脱开，应用在接合时间大于脱开时间的场合；DLM2K型常开式离合器工作方式为断电脱开、通电结合，应用在脱开时间大于接合时间的场合。3.3电气参数：
注：控制电路及电气元件（离合器线圈除外）不在离合器供货范围内，其参数仅供设计控制电路时参考。3.3.1离合器的控制电路按图3.
离合器的控制电路电气元件参数按表3。JB/T8808—2010

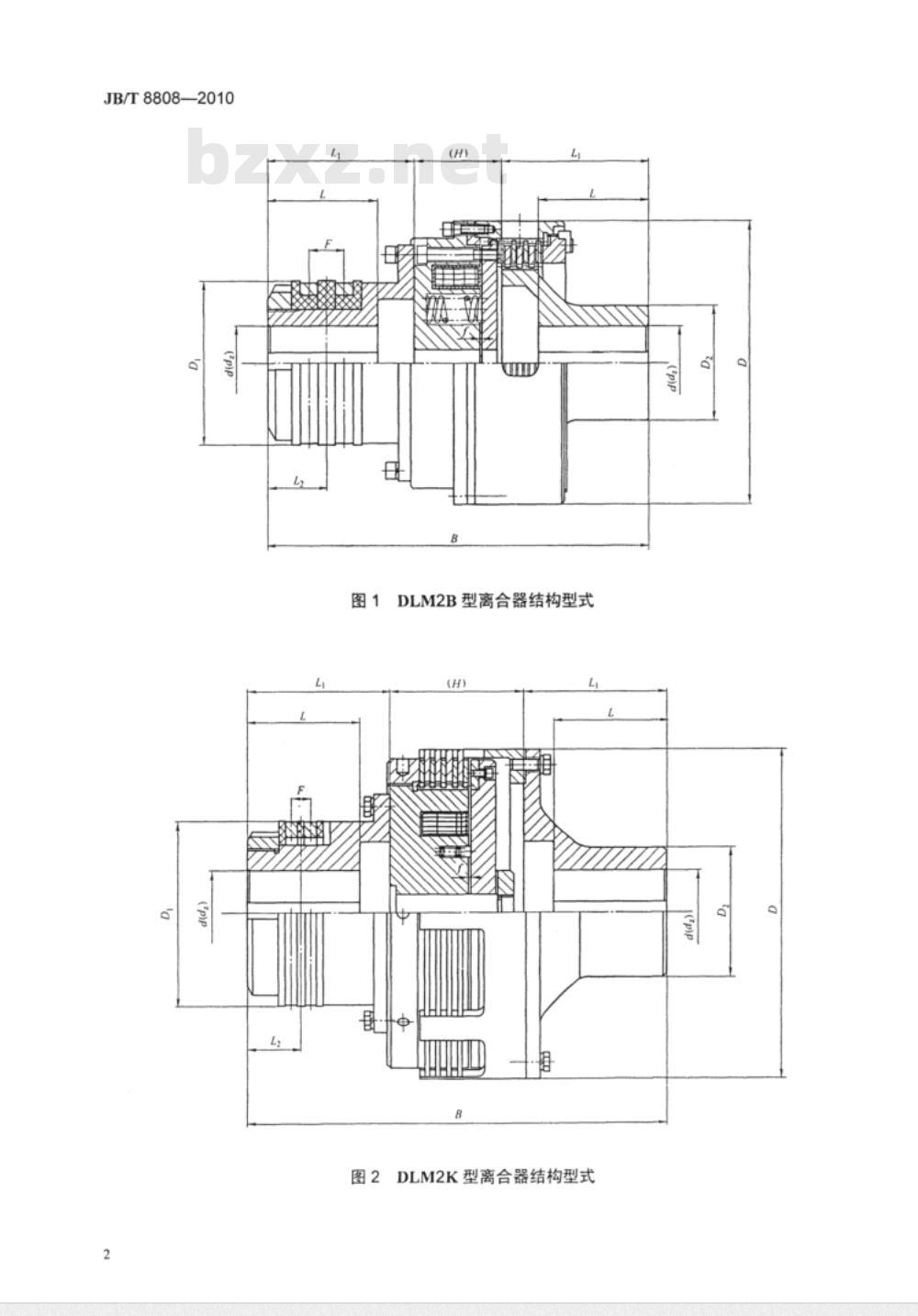

图1DLM2B型离合器结构型式
图2DLM2K型离合器结构型式
DLM2B-630
DLM2B-1000
DLM2B-1600
DLM2B-2500
DLM2B -4000
DLM2B -6300
DLM2B-10000
DLM2B-16000免费标准下载网bzxz
DLM2B-25000
16 000
25 000
轴孔直径
d (H7)、d, (H8)
42、45、48
50、55
45、48、50、55
130、140.
轴孔长度
DLM2B型离合器基本参数和主要尺寸集电环位置
LaD, (h9)
注1；公称转矩为标定的公称静摩据转矩，选用时险
器的工况系数及电动机过载系数。注2：离合器质量是按表中最大轴孔直径计算得出的。注3：主、从动端的轴孔可按表中规定的轴孔直径和型式任意组合。型号
DLM2K-630
DLM2K-1000
DLM2K-1600
DLM2K-2500
DLM2K-4000
DLM2K-6300
DLM2K-10000
DLM2K-16000
DLM2K-25000
10 000
16 000
轴孔直径
d (H7). d, (H8)
40、42、
45、48
50、55
60、63、65.
轴孔长度
DLM2K型离合器基本参数和主要尺寸集电环位置
D, (h9)
注1：公称转矩为标定的公称静摩擦转矩，选用时应考虑机器的工况系数及电动机过载系数。注2：离合器质量是按表中最大轴孔直径计算得出的注3：主、从动端的轴孔可技表中规定的轴孔直径和型式任意组合120
转动模量
生动端
从动端
转动模量
主动端
从动端
JB/T8808-2010
JB/T8808-2010
DLM2K-630
DLM2K-1000
DLM2K-1600
DLM2K-2500
DLM2K-4000
DLM2K-6300
DLM2K-10000
DLM2K-16000
DLM2K-25000
10 000
16 000
25 000
轴孔直径
d (H7)、 d, (H8)
40、42、45、48
50、55
50、55
130、140、
160、170
轴孔长度
DLM2K型离合器基本参数和主要尺寸巢电环位置
D, (h9)
注1：公称转矩为标定的公称静障擦转姬，选用时应考虑机器的工况系数及电动机过载系数。注2：离合器质量是按表中最大轴孔直径计算得出的。注3：主、从动端的轴孔可按表中规定的轴孔直径和型式任意组合KM
KT-—时间继电器（控制强励时间)C——放电电容器：K——继电器（强励磁与额定励磁转换）：KM—接触器（操作离合器）：R—分压电阻：CL-离合器线圈。时间继电器控制的强励磁时间为1s～2s。图3离合器控制电路
控制电路电气元件参数
保持功率
(75 ℃)
保持电流
保持电压
放电电容
转动模量
主动端
从动端
JB/T8808—2010
分压电阻
额定电压
JB/T8808
DLM2B-630
DLM2B-1000
DLM2B-1600
DLM2B-2500
DLM2B-4000
DLM2B-6300
DLM2B-10000
DLM2B-16000
DLM2B-25000
DLM2K-630
DLM2K-1000
DLM2K-1600
DLM2K-2500
DLM2K-4000
DLM2K-6300
DLM2K-10000
DLM2K-16000
DLM2K-25000
KT时间继电器（控制强励时间)；C——放电电容器：额定电压
注1：直流220V强励磁时，
强磁励电流约为保持电流的6.1倍，功率约为37.3倍。注2：放电电容用直流电容器。
注3：分压电阻消耗功率取决于阻值，运选用时分压电阻阻值应充分留有余量。注4：放电电容器的容量值仅供设计离合器控制电路时参考。3cL
K继电器（强励磁与额定励磁转换）：KM—接触器（操作离合器）R——分压电阻；CL——离合器线圈。时间继电器控制的强励磁时间为1s～2s。图3离合器控制电路
控制电路电气元件参数
(75 ℃)
保持功率
保持电流
保持电压
放电电容
JB/T8808—2010
分压电阻
JB/T8808—2010
4产品标记
4.1标记方法
4.2标记示例
型式代号
公称转矩
主动端轴孔型式代号
健型式代号
键销型式代号
从动端轴孔型式代号
示例1：DLM2B型常闭式离合器的公称转矩为1000N·m，轴孔直径
轴孔直径
主动端：J型轴孔、A型键槽、轴孔直径d=55mm、轴孔长度L=84mm；从动端：Z型轴孔、C型键槽、轴孔直径d,=48mm、轴孔长度L=84mm。DLM2B-1000离合器
J55×84
ZC48x84
示例2：DLM2K型常开式离合器的公称转矩为1000N·m，轴孔长度
JB/T 8808—2010
轴孔长度
JB/T8808—2010
主动端：J型轴孔、A型键槽、轴孔直径d=55mm、轴孔长度L=84mm：从动端：Z型轴孔、C型键槽、轴孔直径d=60mm、轴孔长度L=107mm。DLM2K-1000离合器
5技术要求
J55×84
ZC60×107
JB/T8808—2010
离合器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。5.1
离合器转矩允许有-5%～10%的偏差。5.2
磁轭体和衔铁应采用含碳量不大于0.09%的低碳钢制造。5.3
外齿轴套和内齿圈应采用合金结构钢制造，其力学性能应满足以下要求：5.4
a）Rm≥700N/mm2：
b)Re≥500N/mm2
c）Aku≥31J:
d）硬度269HBW~302HBW。
隔磁环应用奥氏体不锈钢制造。6摩擦片的摩擦材料应采用铜基粉末冶金摩擦材料，其力学性能应满足以下要求：5.6
a）静摩擦因数μ≥0.35；
b）硬度≥40HBW；
c）许用比压≥2.0N/mm2。
5.7摩擦片两端面的平行度和对齿项圆的圆跳动应符合GB/T1184一1996中的7级公差；平面度应符合GB/T1184一1996中的6级公差。5.8渐开线花键精度应符合GB/T3478.12008中的6级公差。5.9装配后做静平衡试验，平衡精度应符合GB/T9239.1—2006规定的G6.3级。所有外露金属表面全部氧化处理，特殊要求在订货时注明。5.10
1励磁线圈的对地绝缘电阻不小于1×10°2。5.11
JB/T8808—2010
5.12装配后调整离合器铁的工作气隙符合本标准要求。由于摩擦片的磨损工作气隙增大而达不到所需转矩时，应按标准要求调整离合器衔铁的工作气隙5.13离合器的安装：
离合器安装时，两端半联轴器轴线的同轴度应符合表4规定。5.13.1
离合器电刷架的结构型式及安装尺寸按附录A的规定执行。离合器保护罩的结构型式及安装尺寸参见附录B。表4离合器两端轴线同轴度
单位：mm
DLM2B/DLM2K-630、DLM2B/DLM2K-1000、DLM2B/DLM2K-1600DLM2B/DLM2K-2500、DLM2B/DLM2K-4000、DLM2B/DLM2K-6300DLM2B/DLM2K-10000、DLM2B/DLM2K-16000、DLM2B/DLM2K-25000试验方法
静平衡在滚轮式或导轨式静平衡架上进行。6.1
同轴度
6.2静摩擦转矩在杠杆式转矩试验台上测定。通过给杠杆一端施加作用力产生静摩擦转矩，直到内、外摩擦片发生相对滑动，然后计算转矩值。6.3用500V绝缘电阻表测定励磁线圈的对地绝缘电阻。6.4通电动作时间及断电动作时间的测定：将动态示波器并联到励磁线圈上，由电压变化在时标上的显影测定动作时间或将动态示波器串联到励磁线圈套上，由电流变化在时标上的显影测定动作时间。7检验规则
出厂检验
每台离合器均应经制造厂按本标准规定检验合格后方可出厂，对检验不合格的项目必须重新修整直到合格。
7.1.1检验离合器的转矩，气隙和通、断电动作时间应符合3.1、3.2及5.2规定。2检验励磁线圈的对地绝缘电阻，应符合5.11的规定。7.1.2
7.1.3进行离合器的静平衡试验，精度应满足5.9的规定。如要求进行动平衡试验等特殊要求，在订货时注明。
型式检验
离合器的型式检验应包括3.1、3.2、3.3.2中励磁线圈的电气参数和第5章（除5.11外）的所有项目。当有下列情况之一时，应进行型式检验：a）每种规格离合器第一次生产时：b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：c）出厂检验结果与上次型式检验有较大差异时；d）国家质量监督机构提出进行型式检验的要求时。8标志、包装与购存
8.1在离合器的明显部位应有产品标牌，产品标牌应标明如下内容：a）制造厂名（或商标)：
b）离合器型号：
JB/T8808—2010
c）公称转矩；
保持/强励磁电压；
e）保持功率（75C时)；
f）出厂日期。
2离合器应按GB/T4879中防锈包装C级的规定包装，外包装的标志应符合GB/T191规定。8.2
8.3离合器包装箱中应随附下列文件：a）产品合格证；
b）离合器使用说明书；
c）装箱单；
d）安装图。
离合器应贮存在室内干燥的环境中，避免与酸、碱及有机溶剂等物质接触。储存期满一年应开箱8.4
检查，并按8.2的规定重新包装。8
