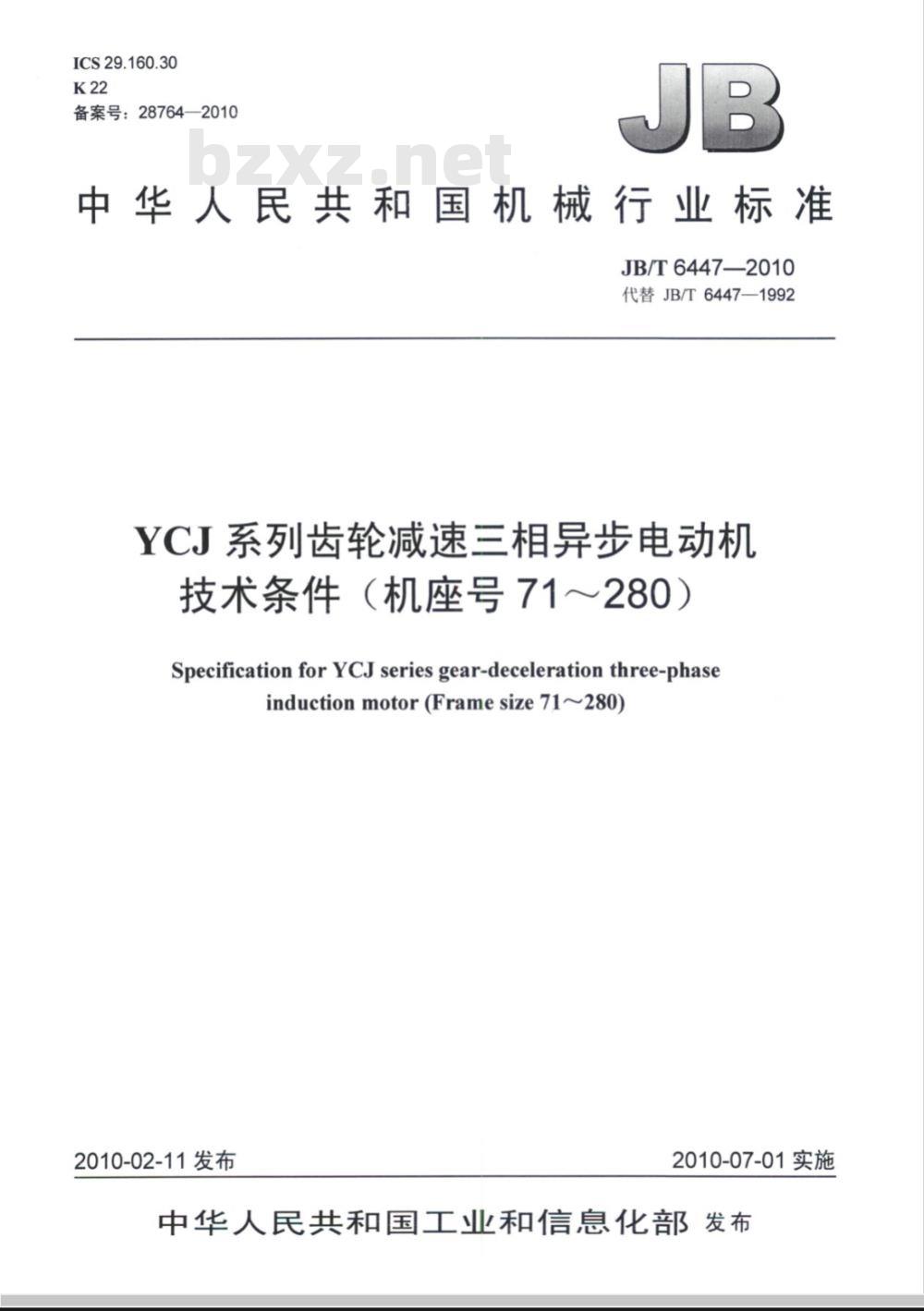

【机械行业标准(JB)】 YCJ系列齿轮减速三相异步电动机 技术条件（机座号71～280）

ICS29.160.30
备案号：28764—2010
中华人民共和国机械行业标准
JB/T6447—2010
代替JB/T6447-1992
YCJ系列齿轮减速三相异步电动机技术条件（机座号71～280）
Specification for YCJ series gear-deceleration three-phaseinductionmotor(Framesize71280）2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

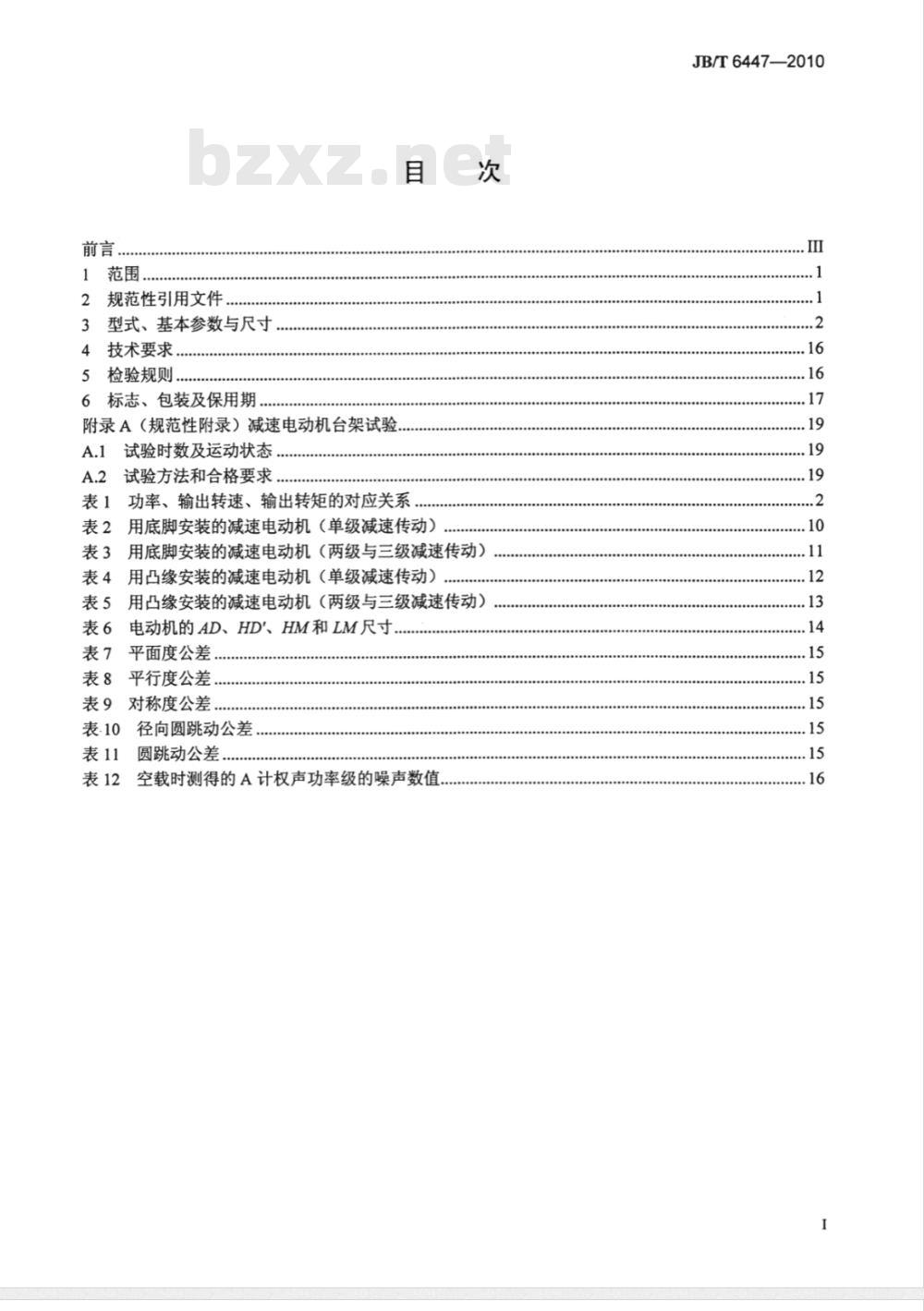

2规范性引用文件.
3型式、基本参数与尺寸
4技术要求..
5检验规则..
6标志、包装及保用期
附录A（规范性附录）减速电动机台架试验，A.1试验时数及运动状态
A.2试验方法和合格要求
表1功率、输出转速、输出转矩的对应关系表2用底脚安装的减速电动机（单级减速传动）次
表3用底脚安装的减速电动机（两级与三级减速传动）表4用凸缘安装的减速电动机（单级减速传动）表5用凸缘安装的减速电动机（两级与三级减速传动）表6电动机的AD、HD'、HM和LM尺寸表7平面度公差，
表8平行度公差，
表9对称度公差，
表·10径向圆跳动公差
圆跳动公差
空载时测得的A计权声功率级的噪声数值、表12
JB/T6447—2010
JB/T6447—2010

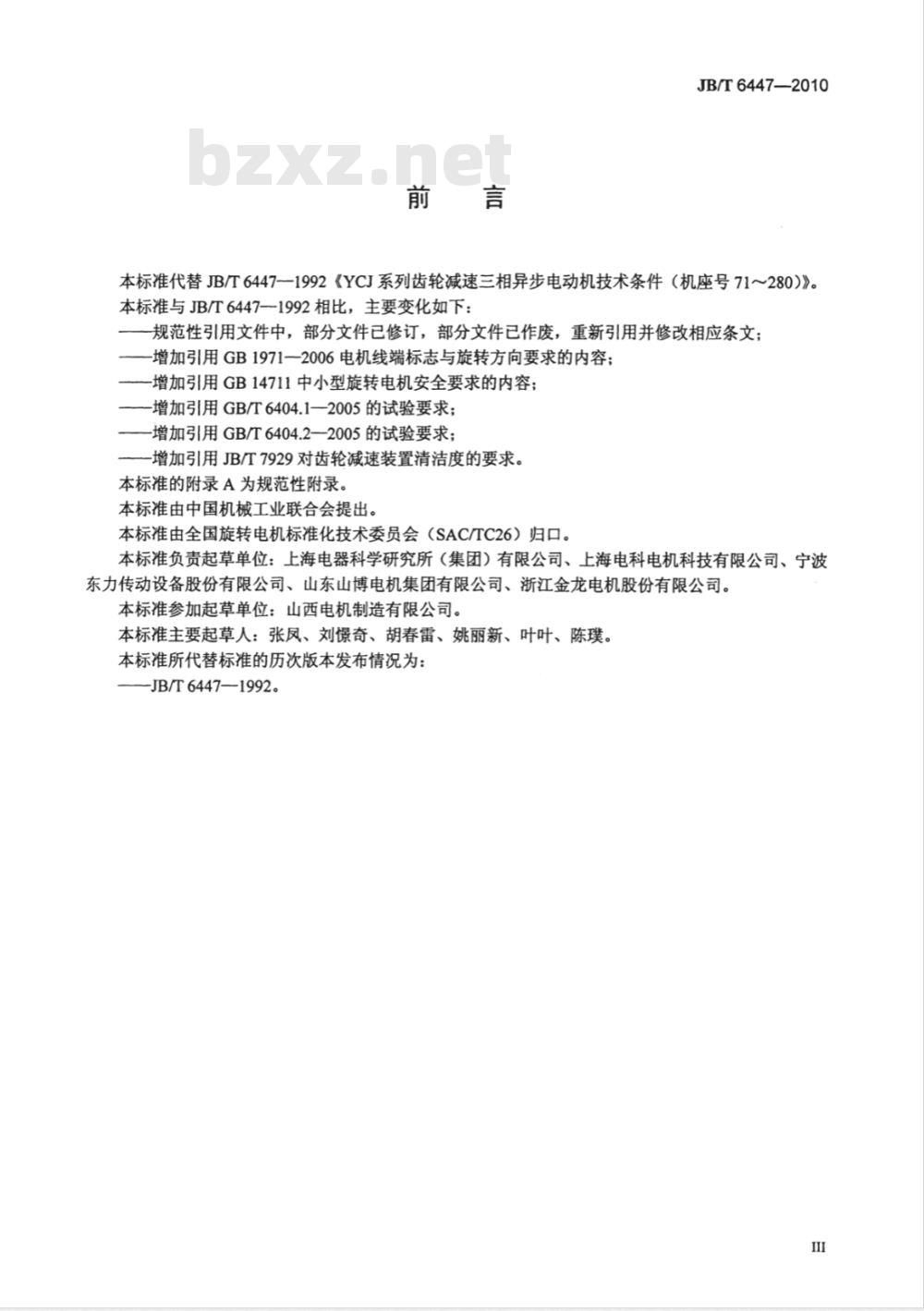

本标准代替JB/T6447一1992《YCJ系列齿轮减速三相异步电动机技术条件（机座号71～280）》。本标准与JB/T6447-1992相比，主要变化如下：规范性引用文件中，部分文件已修订，部分文件已作废，重新引用并修改相应条文；-增加引用GB1971一2006电机线端标志与旋转方向要求的内容；一增加引用GB14711中小型旋转电机安全要求的内容；-增加引用GB/T6404.1—一2005的试验要求；-增加引用GB/T6404.2—一2005的试验要求；增加引用JB/T7929对齿轮减速装置清洁度的要求。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准负责起草单位：上海电器科学研究所（集团）有限公司、上海电科电机科技有限公司、宁波东力传动设备股份有限公司、山东山博电机集团有限公司、浙江金龙电机股份有限公司。本标准参加起草单位：山西电机制造有限公司。本标准主要起草人：张凤、刘憬奇、胡春雷、姚丽新、叶叶、陈璞。本标准所代替标准的历次版本发布情况为：-JB/T6447—1992。
JB/T6447—2010

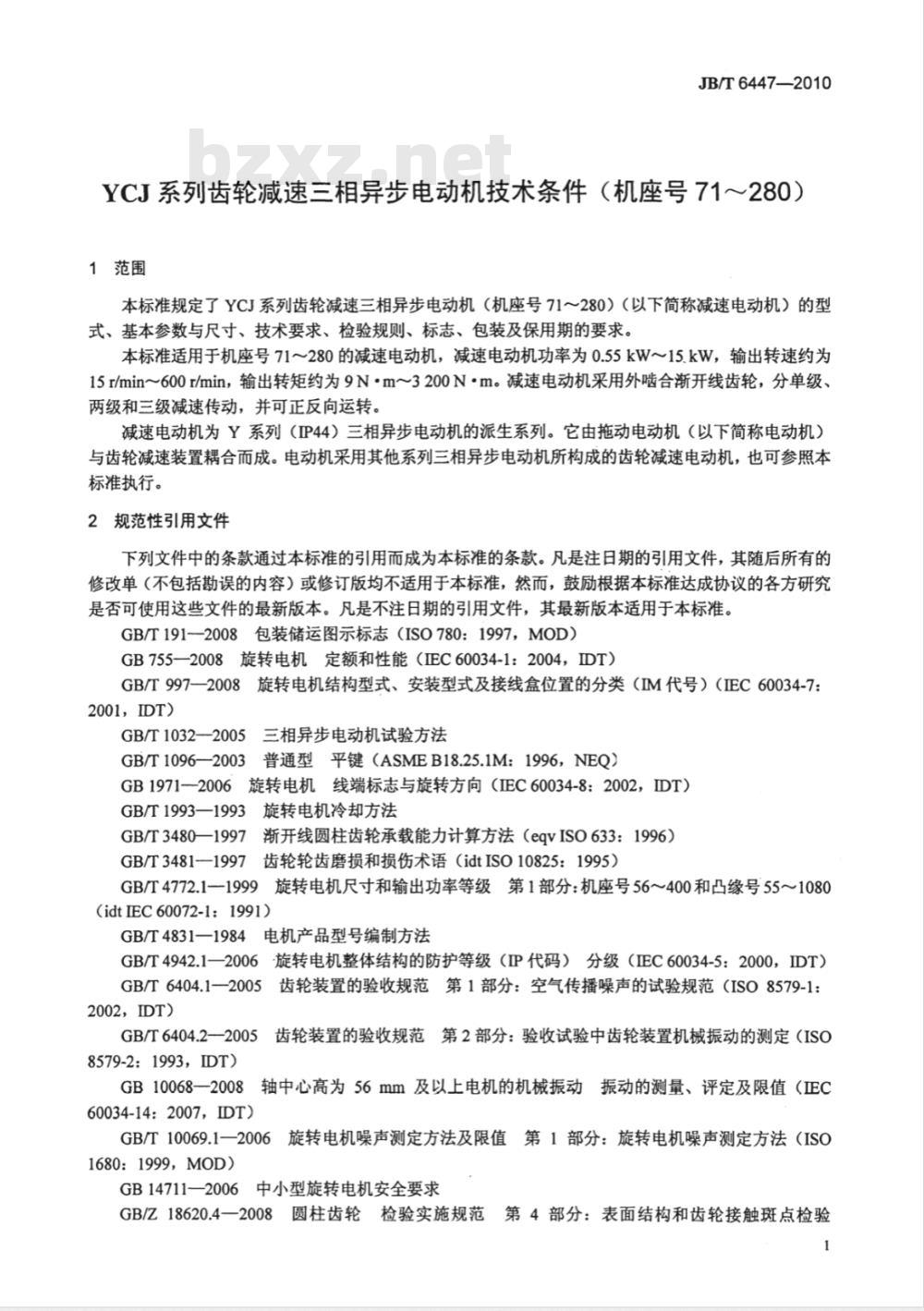

YCJ系列齿轮减速三相异步电动机技术条件（机座号71～280）1范围
本标准规定了YCJ系列齿轮减速三相异步电动机（机座号71～280）（以下简称减速电动机）的型式、基本参数与尺寸、技术要求、检验规则、标志、包装及保用期的要求。本标准适用于机座号71280的减速电动机，减速电动机功率为0.55kW～15.kW，输出转速约为15r/min～600r/min，输出转矩约为9N·m～3200N·m。减速电动机采用外啮合渐开线齿轮，分单级、两级和三级减速传动，并可正反向运转。减速电动机为Y系列（IP44）三相异步电动机的派生系列。它由拖动电动机（以下简称电动机）与齿轮减速装置耦合而成。电动机采用其他系列三相异步电动机所构成的齿轮减速电动机，也可参照本标准执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2008包装储运图示标志（ISO780：1997，MOD）GB755—2008旋转电机定额和性能（IEC60034-1：2004，IDT）GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）（IEC60034-7：2001，IDT)
GB/T1032—一2005三相异步电动机试验方法GB/T1096—2003普通型平键（ASMEB18.25.1M：1996，NEQ）GB19712006旋转电机线端标志与旋转方向（IEC60034-8：2002，IDT）GB/T1993—1993
旋转电机冷却方法
GB/T3480—1997
渐开线圆柱齿轮承载能力计算方法（eqvISO633：1996）GB/T3481-1997
齿轮轮齿磨损和损伤术语（idtISO10825：1995）旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080GB/T4772.1—1999
(idtIEC60072-1：1991)
电机产品型号编制方法
GB/T4831—1984E
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级（EC60034-5：2000，IDT）GB/T6404.1—2005
2002，IDT）
GB/T6404.2—2005
8579-2:1993，IDT)
齿轮装置的验收规范第1部分：空气传播噪声的试验规范（ISO8579-1：齿轮装置的验收规范第2部分：验收试验中齿轮装置机械振动的测定（ISOGB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（EC60034-14：2007，IDT）
GB/T10069.1—2006方
旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（ISO1680:1999，MOD)
GB14711—2006中小型旋转电机安全要求GB/Z18620.4一2008圆柱齿轮检验实施规范第4部分：表面结构和齿轮接触斑点检验1
JB/T6447—2010
(ISO/TR10064-4：1998，IDT)
JB/T7929—1999齿轮传动装置清洁度JB/T8831—2001工业闭式齿轮润滑油选用方法JB/T9615.1一2000交流低压电机散嵌绕组匝间绝缘试验方法JB/T10391—2008Y系列（IP44）三相异步电动机技术条件（机座号80355）3型式、基本参数与尺寸

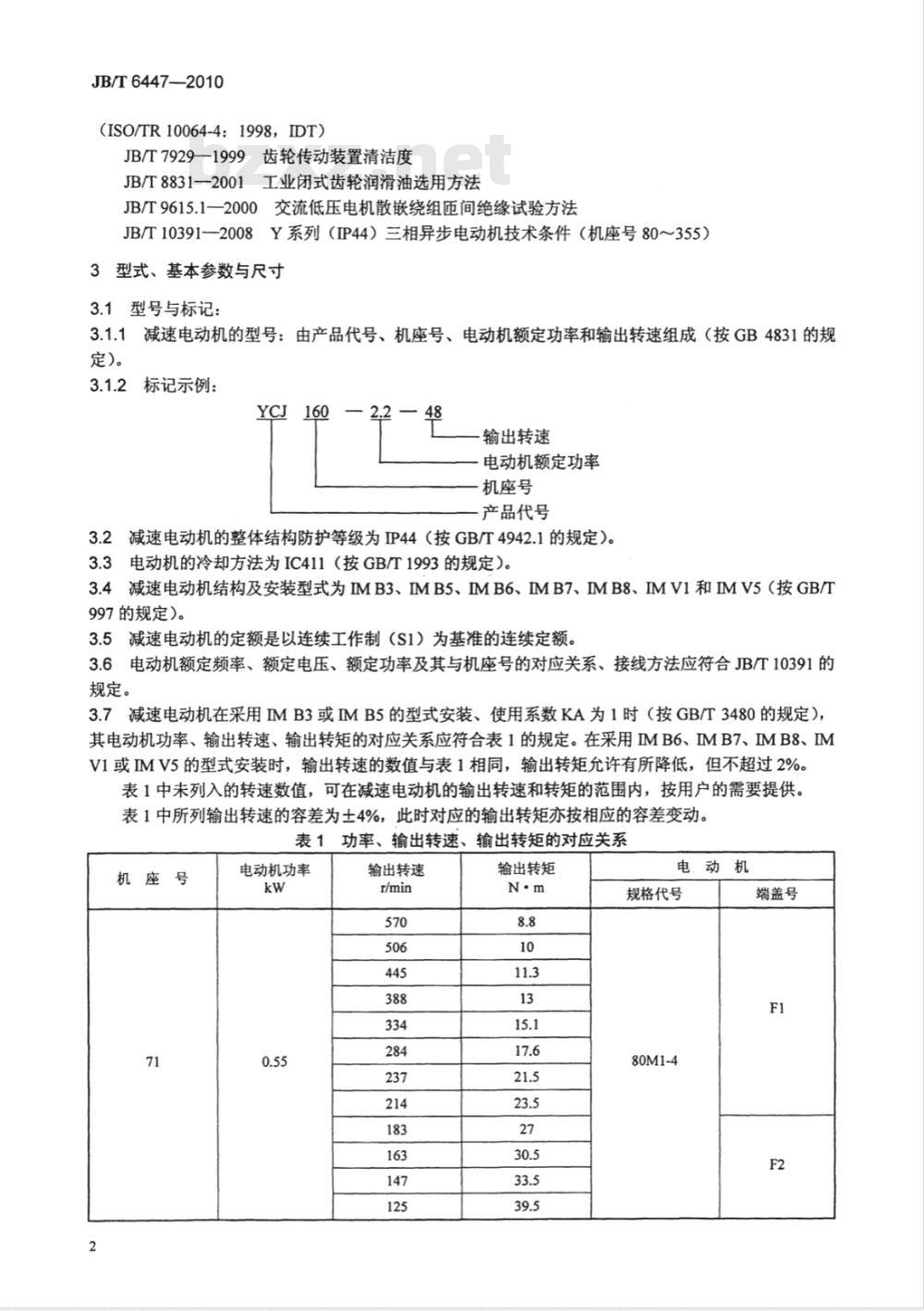

3.1型号与标记：
3.1.1减速电动机的型号：由产品代号、机座号、电动机额定功率和输出转速组成（按GB4831的规定)。
标记示例：
YCJ160
输出转速
电动机额定功率
机座号
产品代号
3.2减速电动机的整体结构防护等级为IP44（按GB/T4942.1的规定）。3.3电动机的冷却方法为IC411（按GB/T1993的规定）。3.4减速电动机结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMV1和IMV5（按GB/T997的规定）。
3.5减速电动机的定额是以连续工作制（S1）为基准的连续定额。3.6电动机额定频率、额定电压、额定功率及其与机座号的对应关系、接线方法应符合JB/T10391的规定。
3.7减速电动机在采用IMB3或IMB5的型式安装、使用系数KA为1时（按GB/T3480的规定），其电动机功率、输出转速、输出转矩的对应关系应符合表1的规定。在采用IMB6、IMB7、IMB8、IMV1或IMV5的型式安装时，输出转速的数值与表1相同，输出转矩允许有所降低，但不超过2%。表1中未列入的转速数值，可在减速电动机的输出转速和转矩的范围内，按用户的需要提供。表1中所列输出转速的容差为土4%，此时对应的输出转矩亦按相应的容差变动。表1功率、输出转速、输出转矩的对应关系机座号
电动机功率
输出转速
输出转矩
电动机
规格代号
80M1-4
端盖号
机座号
输出转速、输出转矩的对应关系（续）表1功率、车
电动机功率
输出转速
输出转矩
JB/T6447-—2010
电动机
规格代号
80M1-4
80M2-4
端盖号Www.bzxZ.net
JB/T6447-—2010
机座号
表1功率、输出转速、输出转矩的对应关系（续）电动机功率
输出转速
输出转矩
电动机
规格代号
端盖号
机座号
表1功率、输出转速、输出转矩的对应关系（续）电动机功率
输出转速
输出转矩
JB/T6447—2010
电动机
规格代号
100L-6
100L1-4
端盖号
JB/T6447—2010
机座号
表1功率、输出转速、输出转矩的对应关系（续）电动机功率
输出转速
输出转矩
电动机
规格代号
100L1-4
112M-6
100L2-4
132S-6
112M-4
端盖号
机座号
表1功率、输出转速、输出转矩的对应关系（续）电动机功率
输出转速
输出转矩
JB/T6447-—2010
电动机
规格代号
112M-4
132M1-6
132S-4
端盖号
JB/T6447—2010
机座号
输出转矩的对应关系
表1工
功率、
输出转速、
（续）
电动机功率
输出转速
输出转矩
电动机
规格代号
132S-4
132M2-6
132M-4
160M-4
端盖号
