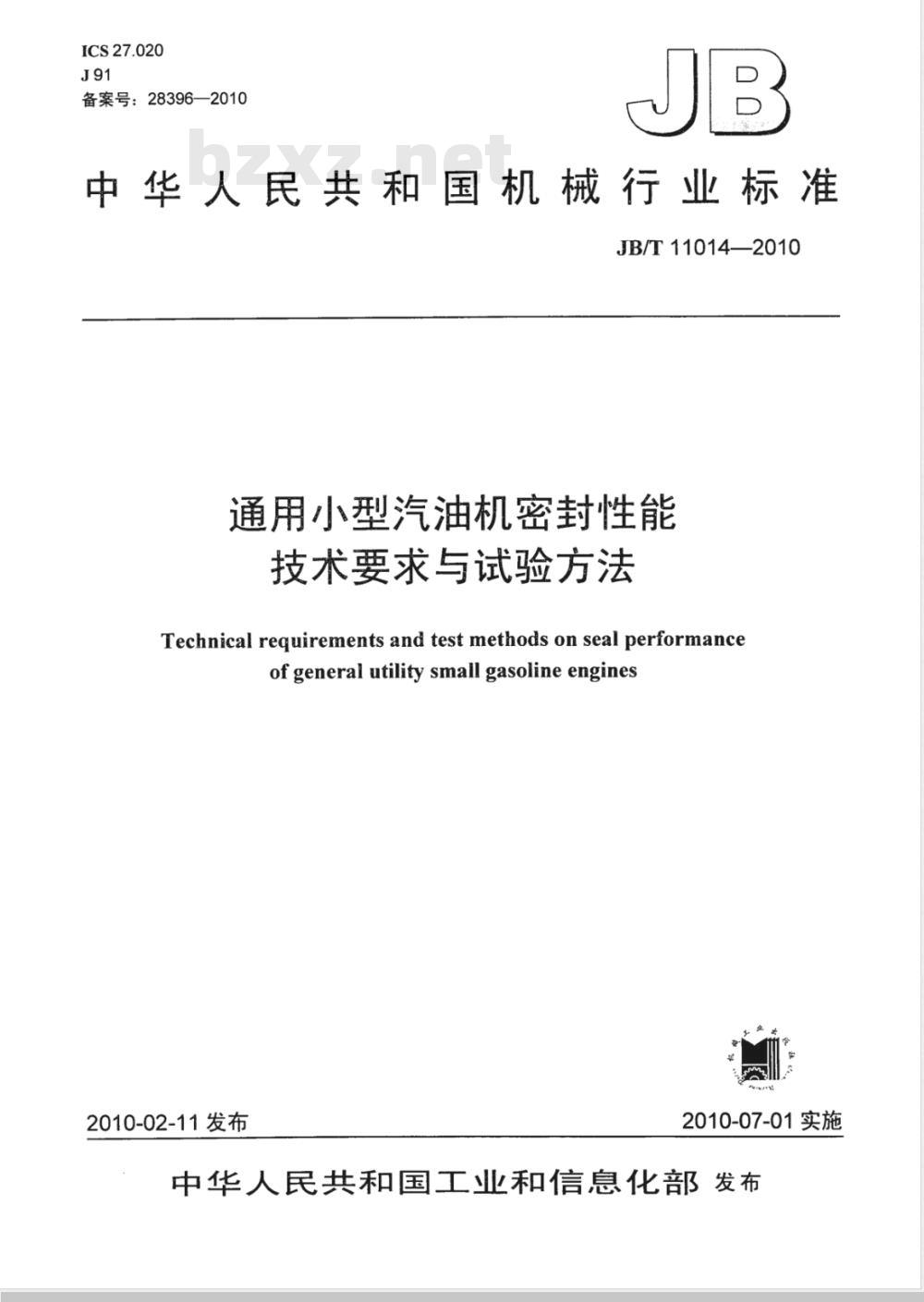

ICS27.020
备案号：28396—2010
中华人民共和国机械行业标准
JB/T 11014—2010
通用小型汽油机密封性能
技术要求与试验方法
Technical requirements and test methods on seal performanceof general utility small gasoline engines2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

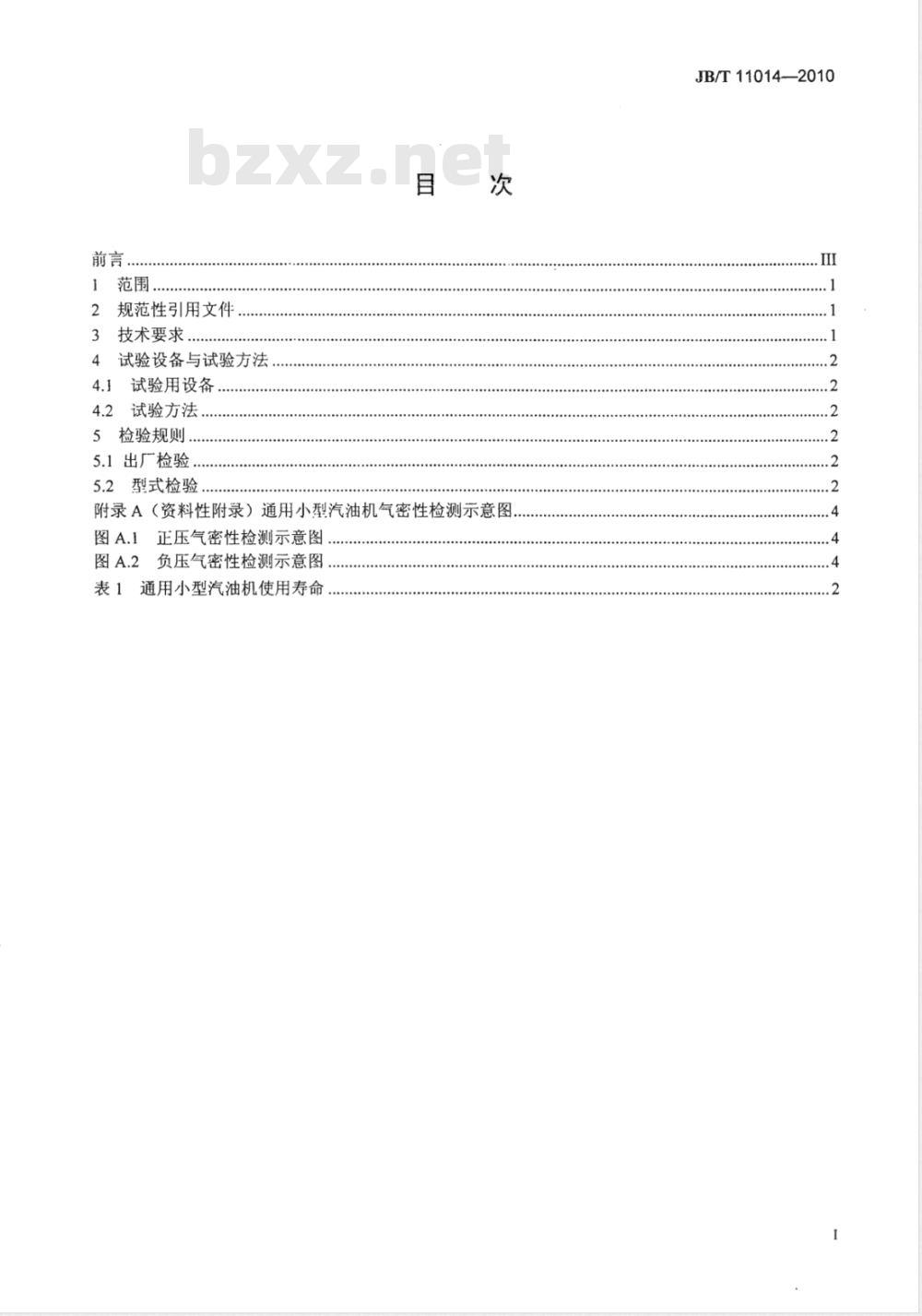

范围，
2规范性引用文件bzxZ.net
3技术要求
4试验设备与试验方法。
4.1试验用设备
4.2试验方法
5检验规则..
5.1出厂检验..
5.2型式检验..
附录A（资料性附录）通用小型汽油机气密性检测示意图图A.1正压气密性检测示意图
图A.2负压气密性检测示意图
表1通用小型汽油机使用寿命
JB/T11014—2010

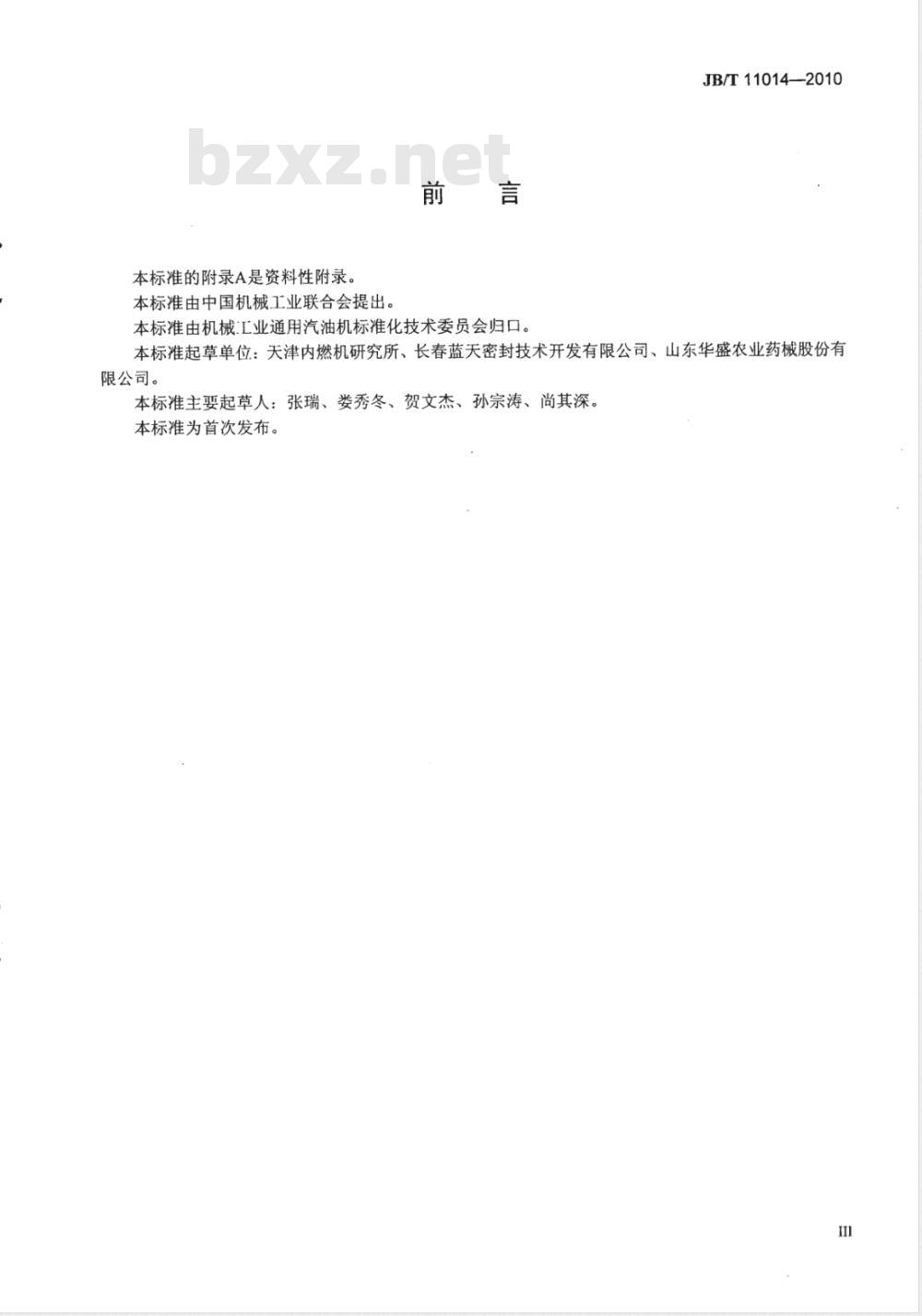

本标准的附录A是资料性附录。
本标准由中国机械工业联合会提出。前言
本标准由机械工业通用汽油机标准化技术委员会归口。JB/T11014—2010
本标准起草单位：天津内燃机研究所、长春蓝天密封技术开发有限公司、山东华盛农业药械股份有限公司。
本标准主要起草人：张瑞、娄秀冬、贺文杰、孙宗涛、尚其深。本标准为首次发布。
1范围
JB/T11014—2010
通用小型汽油机密封性能技术要求与试验方法本标准规定了通用小型汽油机密封性能的技术要求、试验方法和检验规则。本标准适用于功率不大于30kW的往复活塞式汽油机。本标准不适用于摩托车汽油机、航外机等特殊用途的汽油机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1914—2007化学分析滤纸
GB/T3452.1一2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（ISO3601-1：2002，MOD)
GB/T13871.1-2007密封元件为弹性体材料的旋转轴唇形密封圈第1部分：基本尺寸和公差(ISO6194-1：1982，MOD)
GB/T15326旋转轴唇形密封圈外观质量（GB/T15326—1994，neqISO6194-5：1990）通用小型汽油机台架性能试验方法JB/T5135.1
JB/T7757.2
机械密封用O形橡胶圈
JB/T11013通用小型汽油机用密封垫片技术条件3技术要求
3.1通用小型汽油机缸头、缸体部分的密封性能应符合产品图样的技术要求，各密封件应符合密封材料的相关标准。
3.2通用小型汽油机各密封加工面精度应符合产品图样要求，并应符合GB/T1184的规定。3.3通用小型汽油机各油封的基本尺寸和公差应符合GB/T13871.1的规定，外观质量应符合GB/T15326的规定。
3.4通用小型汽油机密封垫的选用应符合JB/T11013的规定。3.5通用小型汽油机各0形橡胶密封圈的尺寸选用应符合GB/T3452.1的规定。3.6O形橡胶圈的物理化学性能应符合JB/T7757.2的规定。表面应光滑、平整，无气泡、夹渣和裂痕等缺陷。
3.7与O形橡胶圈接触的辅助密封部位的表面粗糙度Ra值不大于3.2μm。3.8在通用小型汽油机装配合箱时必须将轴（或轴套）箱体密封面、箱盖密封面及密封垫片清洁干净，防止杂质进入密封部位。
3.9通用小型汽油机应保证装配方法正确，螺栓（螺钉）预紧力矩应符合产品图样有关技术要求。3.10通用小型汽油机与密封有关零部件的尺寸、加工精度应分别满足相应机械密封产品标准中的有关规定。
3.11通用小型汽油机气密性试验分为正压法和负压法。其相应要求如下：a）正压法：加压保压时间应不少于15s，压降式气密机腔压损失量应不大于80Pa。流量式气密机-
JB/T11014—2010
泄漏量应不大于60mL/min。
b）负压法：保压5s，不得有渗漏。4试验设备与试验方法
4.1试验用设备
4.1.1通用小型汽油机密封性能试验用气密试验机、真空泵、压力表。4.1.2试验用仪器仪表由三级或三级以上计量部门校验，并出具有效期内的合格证。4.1.3如能证明其他设备与其等效的也可使用。4.2试验方法
4.2.1正确调整通用小型汽油机的各通气部位并做好检测记录，试验前应将系统内充满压缩空气。4.2.2二冲程通用小型汽油机且符合手持式分类的用负压检验，抽真空压力不小于-0.095MPa（高原地区除外)。
4.2.3四冲程的通用小型汽油机且符合非手持式分类的用正压检验，腔压值不小于0.035MPa。当系统压力达到规定值时计算检测时间并测量渗漏量。4.2.4
在型式检验中还应用符合GB/T1914的定性过滤纸考核各密封结合部位，检验时应将通用小型4.2.52
汽油机箱内润滑油放净，被测部位清洁干净后10min开始测量，过滤纸与被测密封部位接触，时间为2S，接触时不应有相对位移，过滤纸浸油宽度应不大于密封间隙的2倍。5检验规则
密封性能检验分出厂检验和型式检验。5.1出厂检验
5.1.1通用小型汽油机的密封性能检验应在通用小型汽油机所有要求密封的部位装配完成后进行。测试要求应符合3.11的规定。
5.1.2通用小型汽油机必须经密封性能检验合格后方能出厂。5.2型式检验
5.2.1型式检验是指通用小型汽油机经台架磨合、完成使用寿命期检验后分别进行密封性能检验，台架检验方法应符合JB/T5135.1的规定，型式检验应在台架试验后1h内完成。5.2.2手持式、非手持式通用小型汽油机：在进行密封性能检验时，制造商按表1中选择一个使用寿命类别进行使用寿命检验。
通用小型汽油机使用寿命
汽油机类别
非手持式
手持式
汽油机排量
（≥66且≤100）
(>100且<225）
（≥225)
(20～50）
(≥50)
使用寿命
5.2.3密封性能检验方法按4.2.1、4.2.2、4.2.3，测试结果应符合3.11的规定。5.2.4通用小型汽油机下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；2
c）停产半年后，恢复生产时；
d）出厂检验结果与上次型式检验有较大差异时；e）市场反馈出现渗漏事故时；
f）国家质量监督检验等上级管理机构提出进行型式检验要求时。5.2.4若型式检验不合格则判为不合格。JB/T11014-2010
JB/T11014--2010
附录A
（资料性附录）
通用小型汽油机气密性检测示意图正压气密性检测如图A.1所示，负压气密性检测如图A.2所示。平衡气孔
进气口
把压缩空气通入平衡气孔
技术要求：
堵住气缸的进排气口
压缩空气
气密试验机
(0.035MPa)
压缩泵
将活塞旋转至上死点，堵住气缸的进排气口，从气缸罩组合平衡气孔通入0.035MPa压缩空气，加压保压15s。图A.1正压气密性检测示意图
堵住排气口和火花塞孔
火花塞口
进气口、
用打压工装对准进气口打负压
技术要求：
排气口
打压工装
真空压力表
(0.095MPa)
真空泵
将活塞旋转至上死点，堵住排气口和火花塞孔，用打压工装对准进气口打负压，真空压力表指示0.095MPa，应停稳5s。
负压气密性检测示意图
