分配式喷油泵总成
安装及连接尺寸
Dimensions for mounting and connection of distributor fuel injection pumps2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
2规范性引用文件
3技术要求.
3.1第一种连接方式
3.2第二种连接方式.
3.3第三种连接方式…
第四种连接方式.
3.5键的连接尺寸。
图1第一种锥轴连接方式
第二种锥轴连接方式
第三种锥轴连接方式
图4第四种锥轴连接方式，
JB/T9728—2010
本标准代替JB/T9728--1999《分配式喷油泵总成安装及连接尺寸》。
本标准与JB/T9728一1999相比，主要变化如下：图1、图2、图3、图4按机械制图要求绘制。本标准由中国机械工业联合会提出。本标准由全国燃料喷射系统标准化技术委员会（SAC/TC396）归口。本标准主要起草单位：无锡油泵油嘴研究所、无锡威孚高科技股份有限公司。本标准主要起草人：朱锡芬、刘必柱，本标准所代替标准的历次版本发布情况为：NJ264—1982；
-JB/T9728—1999。
JB/T9728-—-2010
1范围
分配式喷油泵总成安装及连接尺寸本标准规定了柴油机用分配式喷油泵总成的安装及连接尺寸。JB/T9728—2010
本标准适用于拖拉机、汽车、固定式、移动式及小型船用柴油机的分配式喷油泵总2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1568—2008键技术条件
3技术要求免费标准下载网bzxz
本标准规定了四种型式的锥轴连接方式。包括3孔法兰和2孔法兰、长传动轴和短传动轴。3.1第一种连接方式
以直径为Φ50mm的凸缘定位，用三个螺栓紧固，螺栓孔中心在直径为Φ98mm的圆上均布，用锥轴传动（大端直径为Φ20mm，锥度为1：5），法兰面至轴端面长度为44mm，见图1。1:
M12×1.75
3.2第二种连接方式
中98±0.25
图1第一种锥轴连接方式
以直径为Φ50mm的凸缘定位，用三个螺栓紧固，螺栓孔中心在直径为Φ98mm的圆上均布，用锥轴传动（大端直径为Φ20mm，锥度为1：5），法兰面至轴端面长度为61mm，见图2。1
JB/T9728—-2010
3.3第三种连接方式

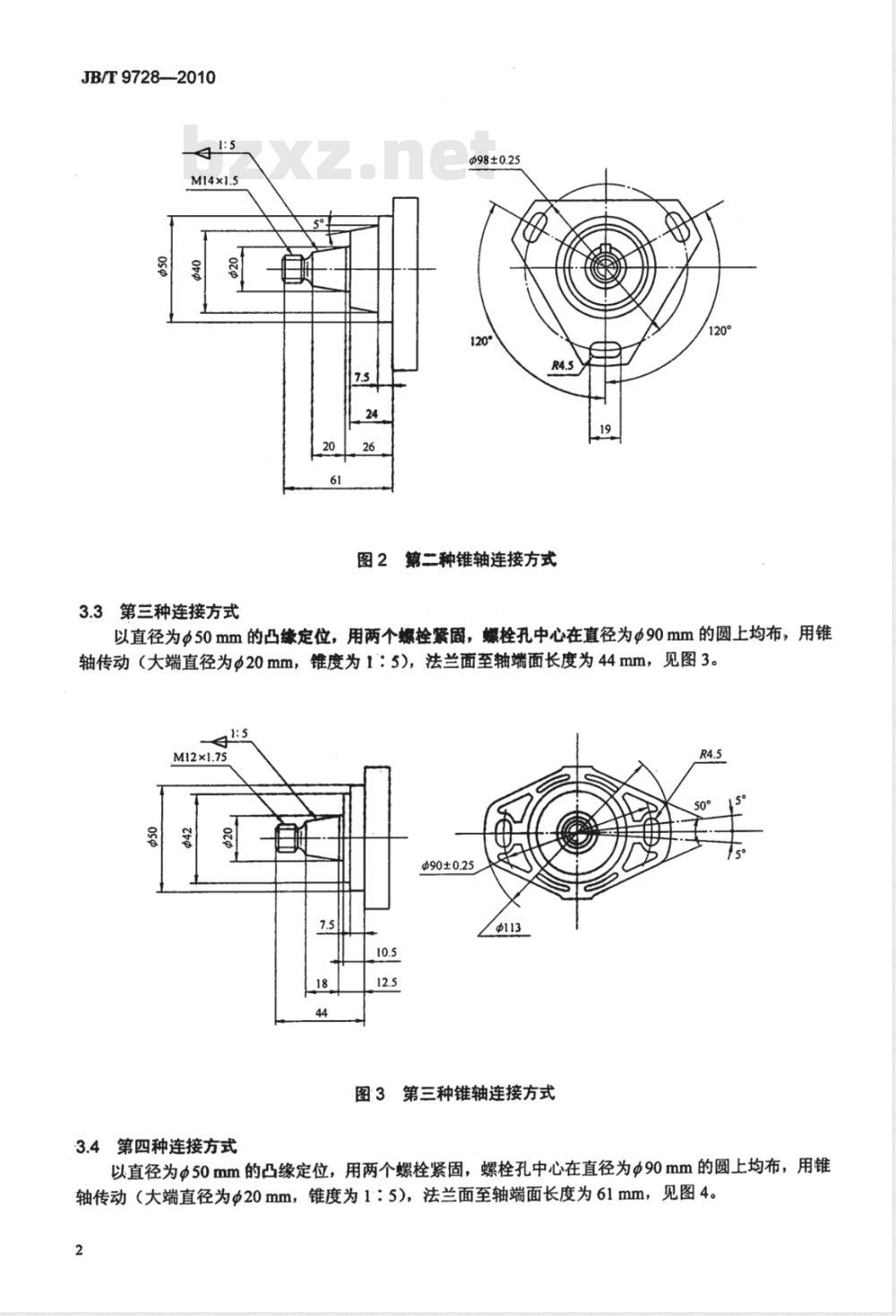

图2第二种锥轴连接方式
以直径为Φ50mm的凸缘定位，用两个螺栓紧固，螺栓孔中心在直径为Φ90mm的圆上均布，用锥轴传动（大端直径为Φ20mm，锥度为1：5），法兰面至轴端面长度为44mm，见图3。：
M12×1.75
Φ90±0.25
中113
图3第三种锥轴连接方式
3.4第四种连接方式
以直径为Φ50mm的凸缘定位，用两个螺栓紧固，螺栓孔中心在直径为Φ90mm的圆上均布，用锥轴传动（大端直径为Φ20mm，锥度为1：5），法兰面至轴端面长度为61mm，见图4。2
3.5键的连接尺寸
Φ90±0.25
第四种锥轴连接方式
锥轴上键的连接尺寸按GB/T1568的规定。JB/T9728—2010
