【机械行业标准(JB)】 空气分离设备 产品型号编制方法

ICS71.100.20
备案号：28393—2010

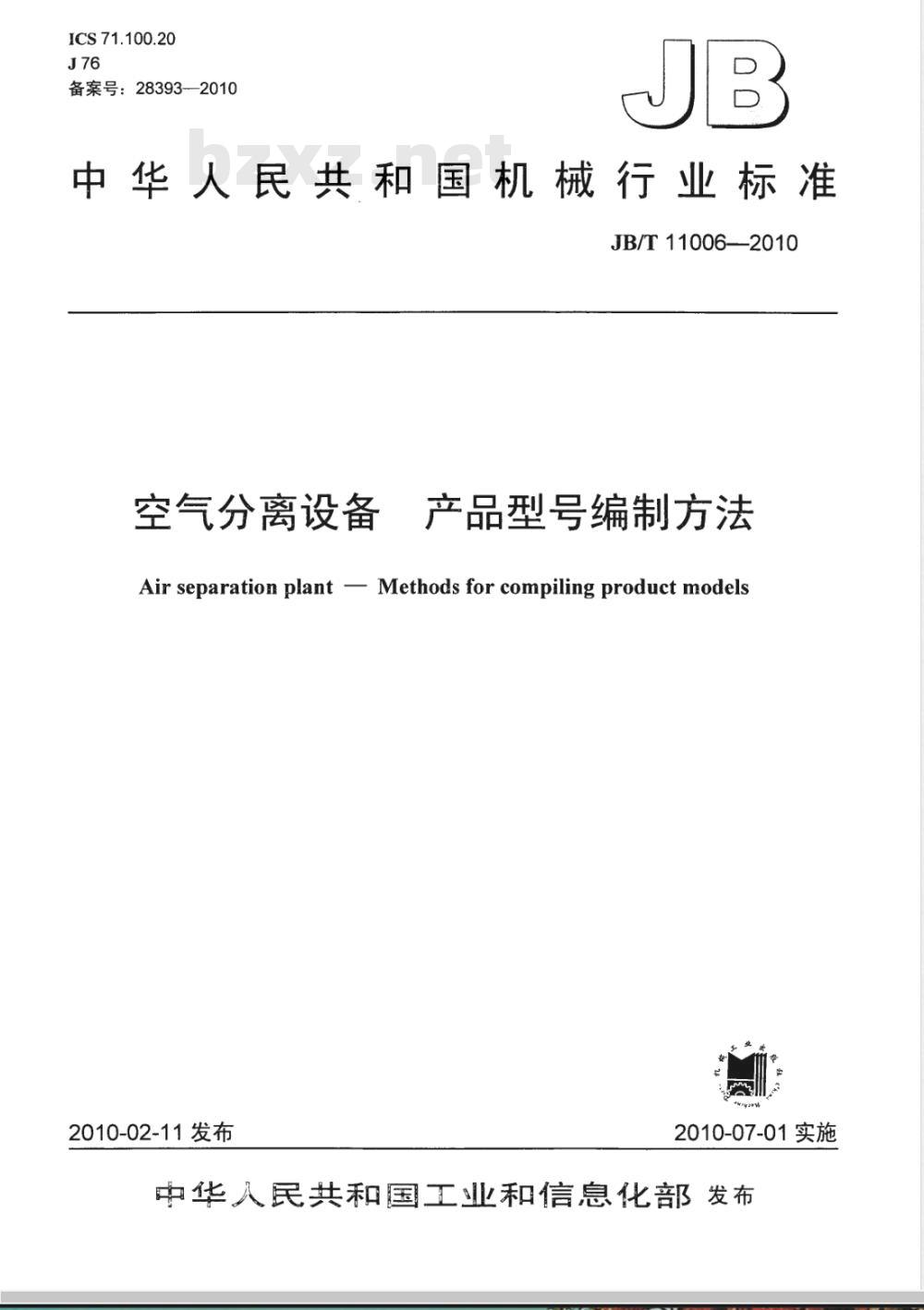

中华人民共和国机械行业标准
JB/T11006—2010
空气分离设备
产品型号编制方法
Air separation plant Methods for compiling product models2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

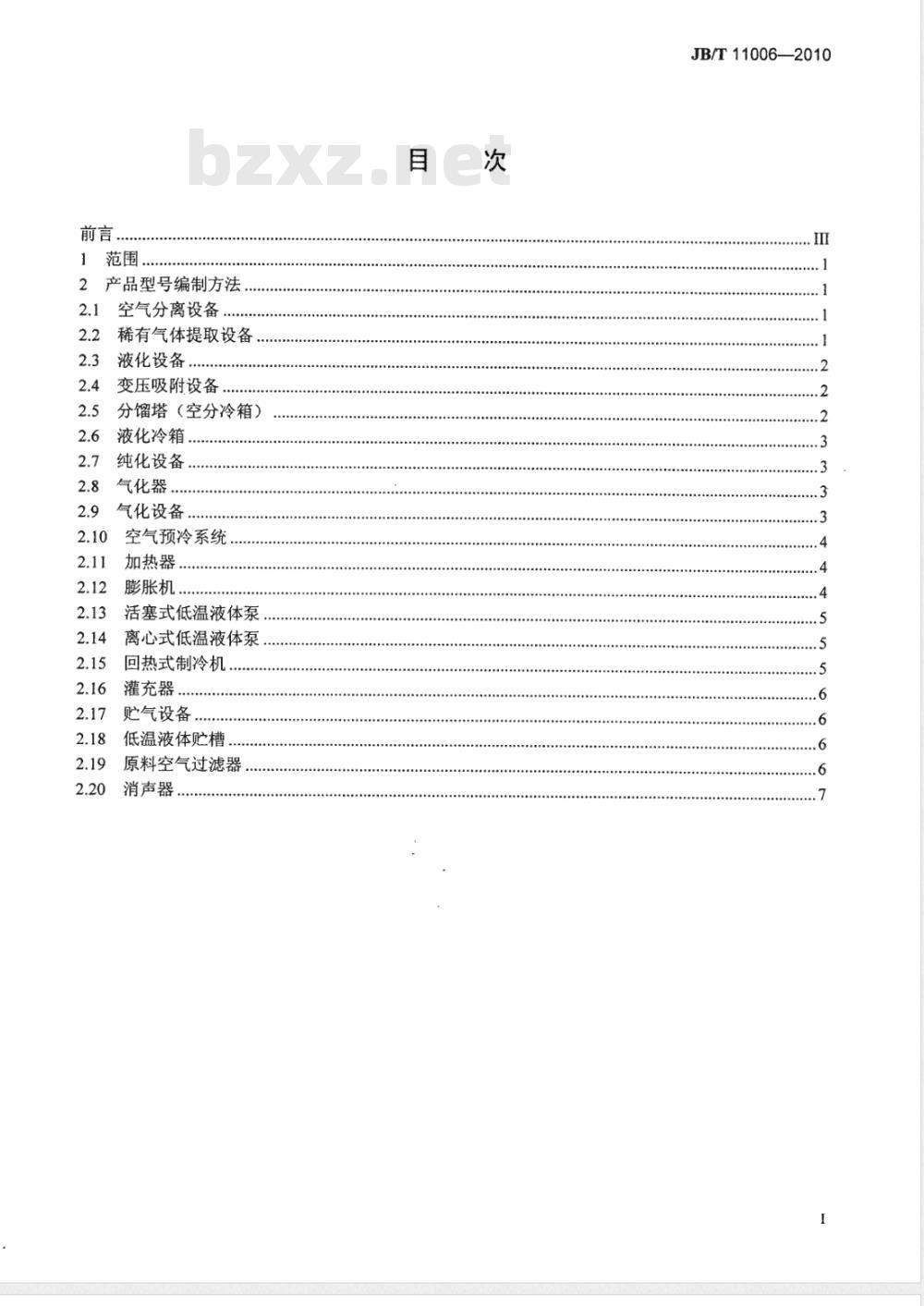

范围.…
2产品型号编制方法
2.1空气分离设备
2.2稀有气体提取设备
液化设备.
变压吸附设备，
分馏塔（空分冷箱）
液化冷箱.
纯化设备
气化器
气化设备
空气预冷系统
加热器：
膨胀机，
活塞式低温液体泵
离心式低温液体泵
回热式制冷机
灌充器..
贮气设备
低温液体贮槽。
原料空气过滤器，
消声器
JB/T11006-—2010
本标准由中国机械工业联合会提出。前言
本标准由机械工业气体分离与液化设备标准化技术委员会归口。本标准起草单位：杭州制氧机研究所。本标准主要起草人：徐星。
本标准为首次发布。
JB/T11006—2010

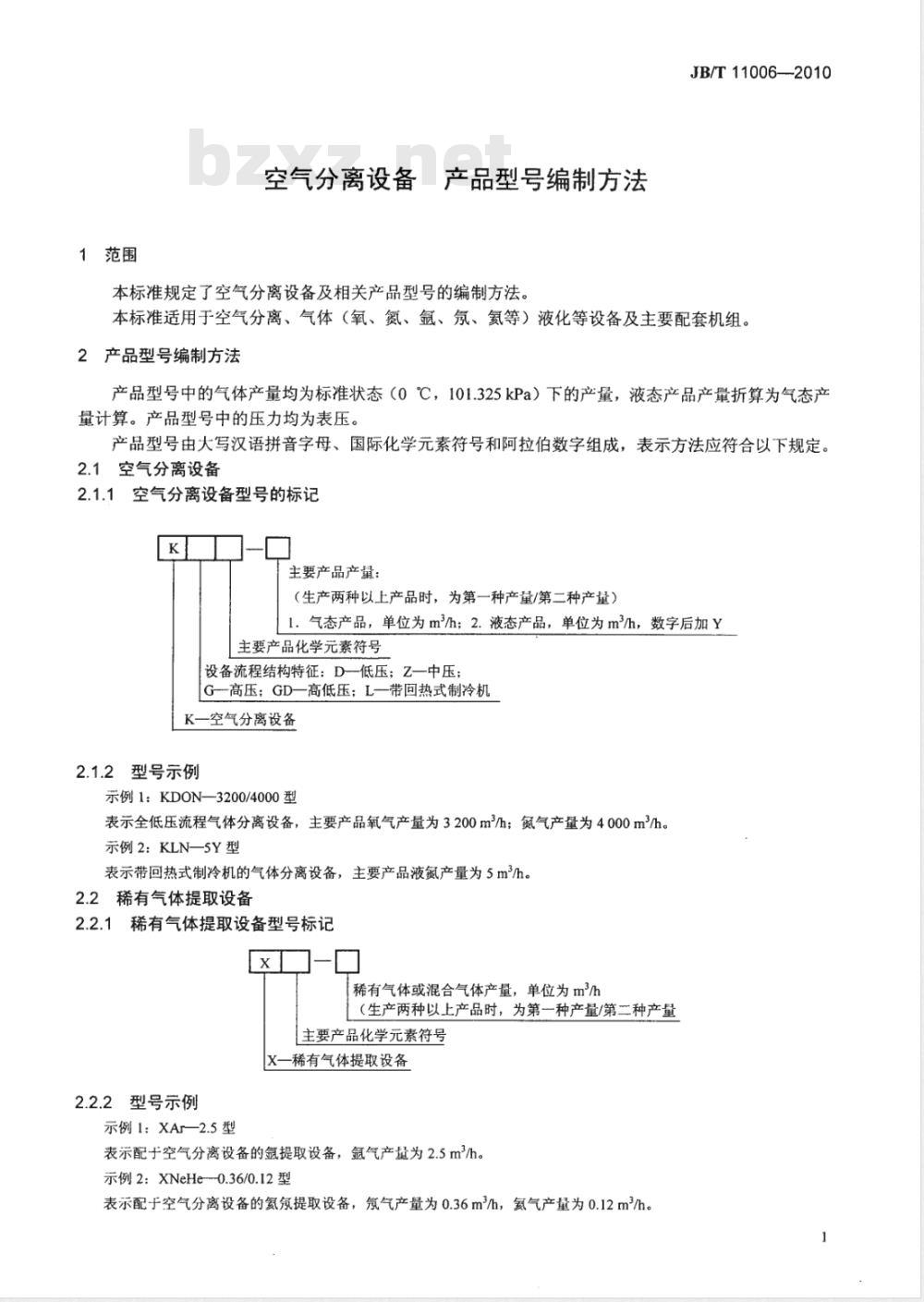

1范围
空气分离设备产品型号编制方法本标准规定了空气分离设备及相关产品型号的编制方法。JB/T11006—2010
本标准适用于空气分离、气体（氧、氮、氩、氛、氢等）液化等设备及主要配套机组。2产品型号编制方法
产品型号中的气体产量均为标准状态（0℃，101.325kPa）下的产量，液态产品产量折算为气态产量计算。产品型号中的压力均为表压。产品型号由大写汉语拼音字母、国际化学元素符号和阿拉伯数字组成，表示方法应符合以下规定。2.1空气分离设备
2.1.1空气分离设备型号的标记
主要产品产量：
（生产两种以上产品时，为第一种产量/第二种产量）1．气态产品，单位为m/h；2.液态产品，单位为m2/h，数字后加Y主要产品化学元素符号
设备流程结构特征：D低压；Z一中压：G-高压；GD一高低压；L一带回热式制冷机K-空气分离设备
2.1.2型号示例
示例1：KDON—3200/4000型
表示全低压流程气体分离设备，主要产品氧气产量为3200m2/h；氮气产量为4000m2/h。示例2：KLN—5Y型
表示带回热式制冷机的气体分离设备，主要产品液氮产量为5m3/h。2.2稀有气体提取设备
2.2.1稀有气体提取设备型号标记x
稀有气体或混合气体产量，单位为m/h（生产两种以上产品时，为第一种产量/第二种产量主要产品化学元素符号
X一稀有气体提取设备
2.2.2型号示例
示例1：XAr—2.5型
表示配于空气分离设备的氩提取设备，氩气产量为2.5m/h。示例2：XNeHe--0.36/0.12型
表示配于空气分离设备的氢氛提取设备，气产量为0.36m2/h，氢气产量为0.12m/h。JB/T11006—2010

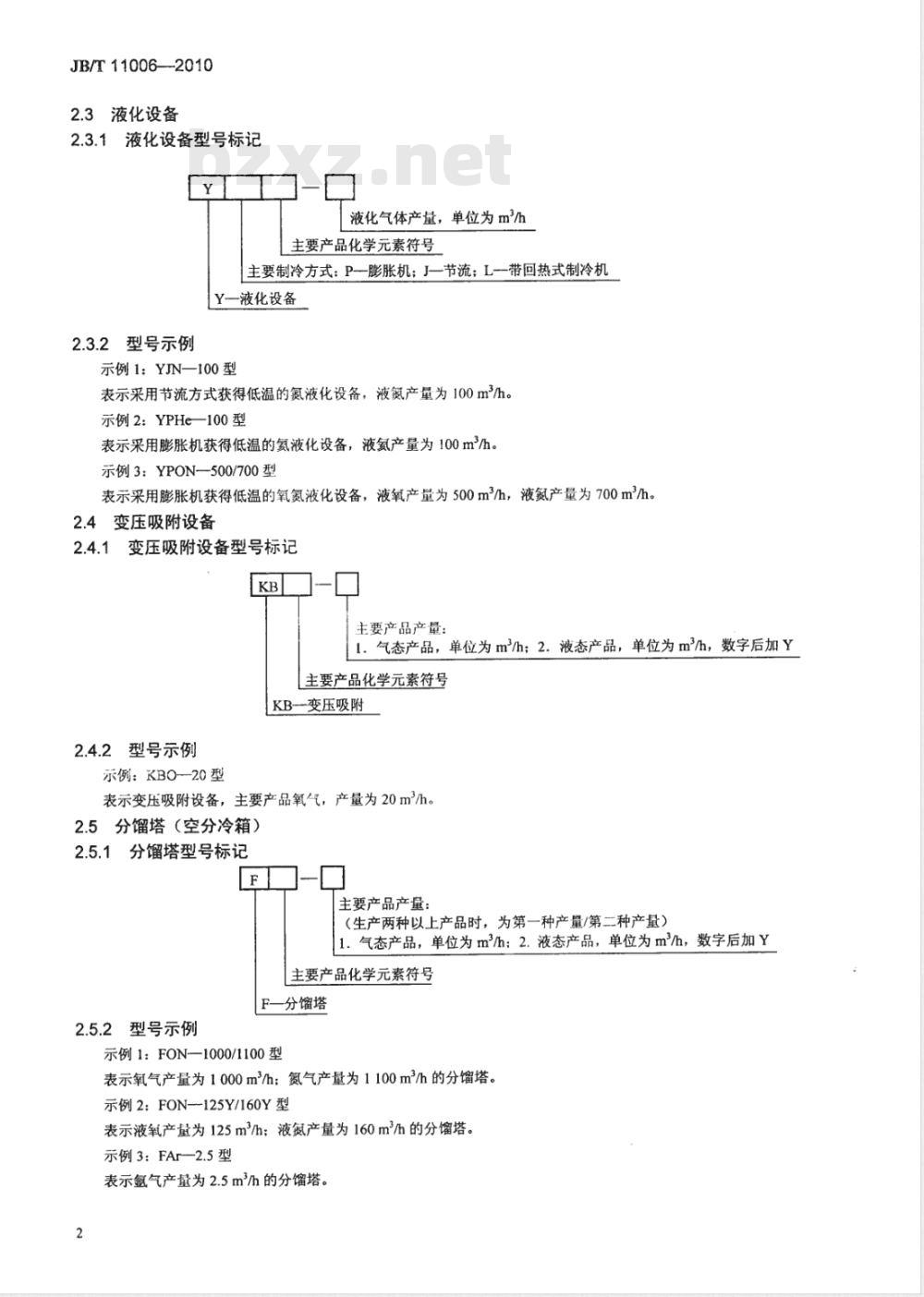

2.3液化设备
2.3.1液化设备型号标记
液化气体产量，单位为m2/h
主要产品化学元素符号
主要制冷方式：P-膨胀机；J一节流；L--带回热式制冷机Y一液化设备
2.3.2型号示例
示例1：YJN—100型
表示采用节流方式获得低温的氮液化设备，液氮产量为100m2/h。示例2：YPHe—100型
表示采用膨胀机获得低温的氨液化设备，液氨产量为100m2/h。示例3：YPON—500/700型Www.bzxZ.net
表示采用膨胀机获得低温的氧氮液化设备，液氧产量为500m2/h，液氮产量为700m2/h。2.4变压吸附设备
2.4.1变压吸附设备型号标记
主要产品产量：
1．气态产品，单位为m/h；2．液态产品，单位为m2/h，数字后加Y主要产品化学元素符号
KB-变压吸附
2.4.2型号示例
示例：KBO-20型
表示变压吸附设备，主要产品氧气，产量为20m2/h。2.5分馏塔（空分冷箱）
2.5.1分馏塔型号标记
主要产品产量：
（生产两种以上产品时，为第一种产量/第二种产量）1．气态产品，单位为m2/h；2.液态产品，单位为m/h，数字后加Y主要产品化学元素符号
F一分馏塔
2.5.2型号示例
示例1：FON—1000/1100型
表示氧气产量为1000m2/h；氮气产量为1100m2/h的分馏塔。示例2：FON—125Y/160Y型
表示液氧产量为125m2/h；液氮产量为160m2/h的分馏塔。示例3：FAr—2.5型
表示氩气产量为2.5m/h的分馏塔。2
2.6液化冷箱
2.6.1液化冷箱型号标记
2.6.2型号示例
示例：YHe0.7型
液化气体产量，单位为m2/h
液化气体产品化学元素符号
Y一液化冷箱
表示液氢产量为0.7m2/h的氢液化冷箱。2.7纯化设备
2.7.1纯化设备型号标记
最高工.作压力，单位为MPa
纯化量，单位为m/m
被纯化介质化学元素符号（空气为K）纯化方式：C—催化法；X--吸附法：N-凝结法：G—干燥法H一纯化设备
2.7.2型号示例
示例1：HCAr—500/0.05型
表示采用催化法的纯化设备，纯化氩气量为500m/h，最高工作压力为0.05MPa。示例2：HNNeHe—0.2/2.9型
表示采用凝结法的纯化设备，纯化氛、氢混合气量为0.2m3/h，最高工作压力为2.9MPa示例3：HXK--340/20型
表示吸附法的纯化设备，纯化空气量为340m/h，最高工作压力为20MPa。示例4：HG——3500/20型
表示干燥法的纯化设备，纯化空气量为3500m2/h，最高工作压力为20MPa。2.8气化器
2.8.1气化器型号标记
最高工作压力，单位为MPa
气化量，单位为m2/h
气化气体化学元素符号（对氧、氮、氩、二氧化碳省略）加热方式：D电加热；Q—气体加热；Y-液体加热：Z一综合加热Q一气化器
2.8.2型号示例
示例：QZ—90/20型号
表示以气体加热和电加热两用的气化器，气化量为90m/h，最高工作压力为20MPa。2.9气化设备
2.9.1气化设备型号标记
JB/T11006—2010
JB/T11006—2010
2.9.2型号示例
最高工作压力，单位为MPa
液体气化量，单位为m2/h
气化气体贮存容量，单位为m
气化气体化学元素符号
加热方式：D-电加热：Q—气体加热；Y一液体加热：Z一综合加热Q一气化设备
示例：QDAr—3—0.1/15型
表示以电加热的气化设备，液氩贮存量为3m2，气化量为0.1m2/h，最高工作压力为15MPa。2.10空气预冷系统
2.10.1空气预冷系统型号标记
最高工作压力，单位为MPa
被预冷气体量，单位为m2/h
预冷方式：A一氨预冷；D氮水预冷；F一氟里昂预冷；DF一氨水预冷+氟里昂冷冻机；DA一氮水预冷十氨蒸发器U-预冷系统
2.10.2型号示例
示例：UD—38200/0.52型
表示用氮水预冷的预冷系统，预冷气体量为38200m/h，最高工作压力为0.52MPa。2.11加热器
2.11.1加热器型号标记
加热功率，单位为kw
加热方式：D-电加热，Z一蒸汽加热JR一加热器
2.11.2型号示例
示例：JRD—3000型
表示加热功率为3000kW的电加热器。2.12膨胀机
2.12.1膨胀机型号标记
0-00-0
排气压力，单位为MPa
进气压力，单位为MPa
膨胀气体量，单位为m2/min
膨胀气体介质化学元素符号（空气为K）结构型式：Z一立式；P—卧式
活塞式膨胀机，PL一透平式膨胀机P
2.12.2型号示例
JB/T11006—2010
示例1：PZK—1/20—-1.6型
表示膨胀机空气量为1m*/min的立式活塞式膨胀机，进气压力为20MPa，排气压力为1.6MPa。示例2：PLPK—133/0.45-—0.035型表示膨胀机空气量为133m/min的卧式透平式膨胀机，进气压力为0.45MPa，排气压力为0.035MPa。2.13活塞式低温液体泵
2.13.1活塞式液体泵的型号标记O口
排出压力，单位为MPa
流量，单位为L/h
液化气体介质化学元素符号
结构形式：Z一立式；P一卧式
2.13.2型号示例
示例：BPO—70/20型
表示卧式活塞式液氧泵，流量为70L/h，排出压力为20MPa。2.14离心式低温液体泵
2.14.1离心式液体泵型号标记
扬程，单位为m
流量，单位为m2/m
比转数被10除的整数标称（多级泵并应乘以泵的叶轮级数）液化气体介质化学元素符号
结构形式：Z--立式；P—卧式
B—泵
2.14.2型号示例
示例：BZO3×4—7/190型
表示立式离心式液氧泵，比转数标称为30，叶轮级数为4，流量为7m/h，扬程为190m。2.15回热式制冷机
2.15.1回热式制冷机型号标记
最低冷凝温度，单位为℃（零下）最低冷凝温度下的产冷量，单位为10°/hZL--回热式制冷机
2.15.2型号示例
示例：ZL—11.7/194型
JB/T11006—2010
表示回热式制冷机，最低冷凝温度为-194℃下，产冷量为11.7×10°J/h。2.16灌充器
2.16.1灌充器型号标记
-□-□
灌充压力，单位为MPa
充瓶接头数
GC—灌充器
2.16.2型号示例
示例：GC-8—15型
表示充瓶接头有8个灌充压力为15MPa的灌充器。2.17贮气设备
2.17.1购气设备型号标记
最高工作压力，单位为MPa
气容积，单位为m3
贮气方式：G干式；S一湿式
Z一贮气设备
2.17.2型号示例
示例：ZG—0.38/22型
表示干式贮气器，贮气量为0.38m2，最高贮气压力为22MPa。2.18低温液体购槽
2.18.1低温液体贮槽型号示例
最高工作压力，单位为MPa
有效容积，单位为m3
贮存介质化学元素符号（对氧、氮、氩、二氧化碳省略）种类：L—立式：W-卧式；Q—球形绝热方式：P—普通绝热；G—高真空绝热；F-粉末真空绝热；D—多层真空绝热；Z一真空液氮屏绝热：B一玻璃纤维真空绝热c—贮槽
2.18.2型号示例
示例1：CFL—10/0.8型
表示立式粉末真空绝热贮槽，有效容积为10m2，最高工作压力为0.8MPa。示例2：CGWNe—0.5/0.8型
表示卧式高真空绝热贮槽，贮存介质为液氛，有效容积为0.5m2，最高工作压力为0.8MPa。2.19原料空气过滤器
2.19.1原料空气过滤器型号示例6
型号示例
过滤气量，单位为m2/min
种类：D一袋式：T一筒式：K一框式GL—过滤器
示例：GLD--300型
表示袋式空气过滤器，过滤气量为300m2/min。2.20消声器
2.20.1消声器型号标记
流量，单位为m/min
型式：Z一阻性：K一抗性；P-复合X一消声器
2.20.2型号示例
示例：XZ--50型
表示阻性消声器，流量为50m2/min。JB/T11006—2010
