【行业标准】 CH-DR-001湿度传感器详细规范

中华人民共和国电子行业军用标准FL5911
SJ20760/1—1999

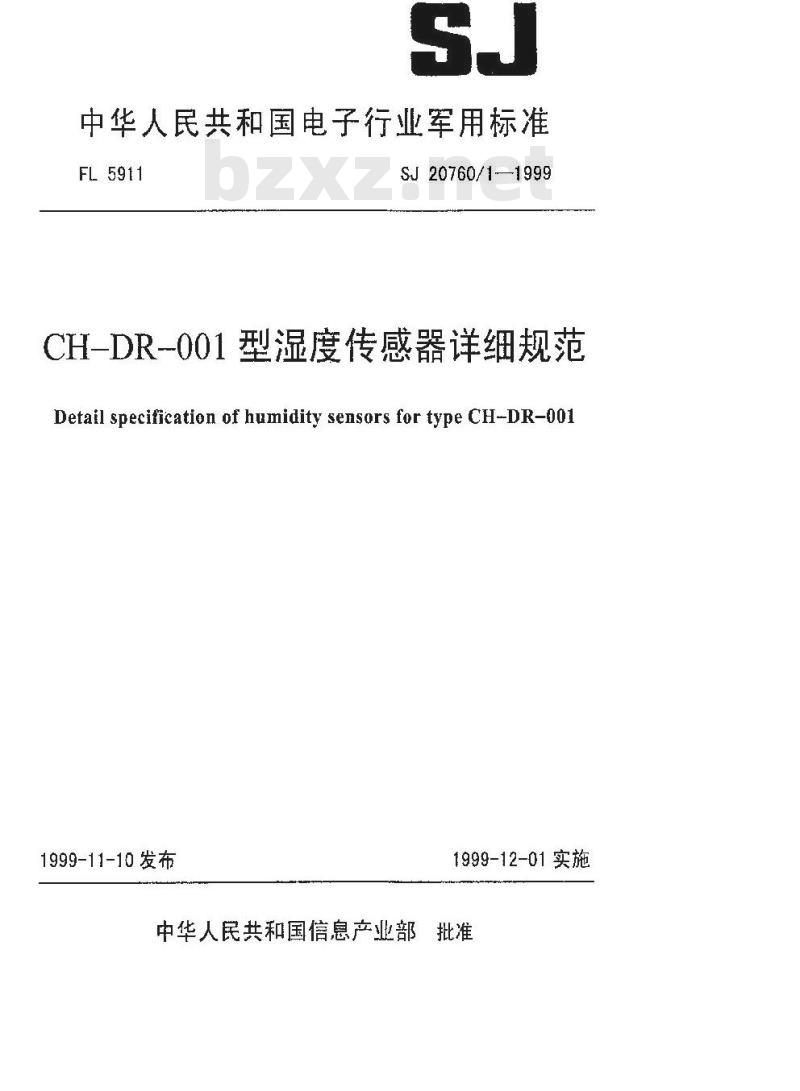

CH-DR-001型湿度传感器详细规范Detail specification of humidity sensors for type CH-DR-0011999-11-10发布
1999-12-01实施
中华人民共和国信息产业部批准中华人民共和国电子行业军用标准CH-DR-001型湿度传感器详细规范Detafl speciffcation of humidity sensors for typc CH-DR-001SJ20760/1-1999
本规范规定了CH—DR—001型湿度传感器，其全部要求电本规范与SJ20760—1999《高分子湿度传感器总规范》做出规定。1范围
1.主题内窄
本规范规定了CH一DR--001型度传感器的详细要求。1.2适用范围
本规范适用于CH—DR~-001型湿度传感器（以下简称传感器）。2引用文件
SJ20760—1999商分子湿度传感器总规范3要求
3.！外形及安装尺寸

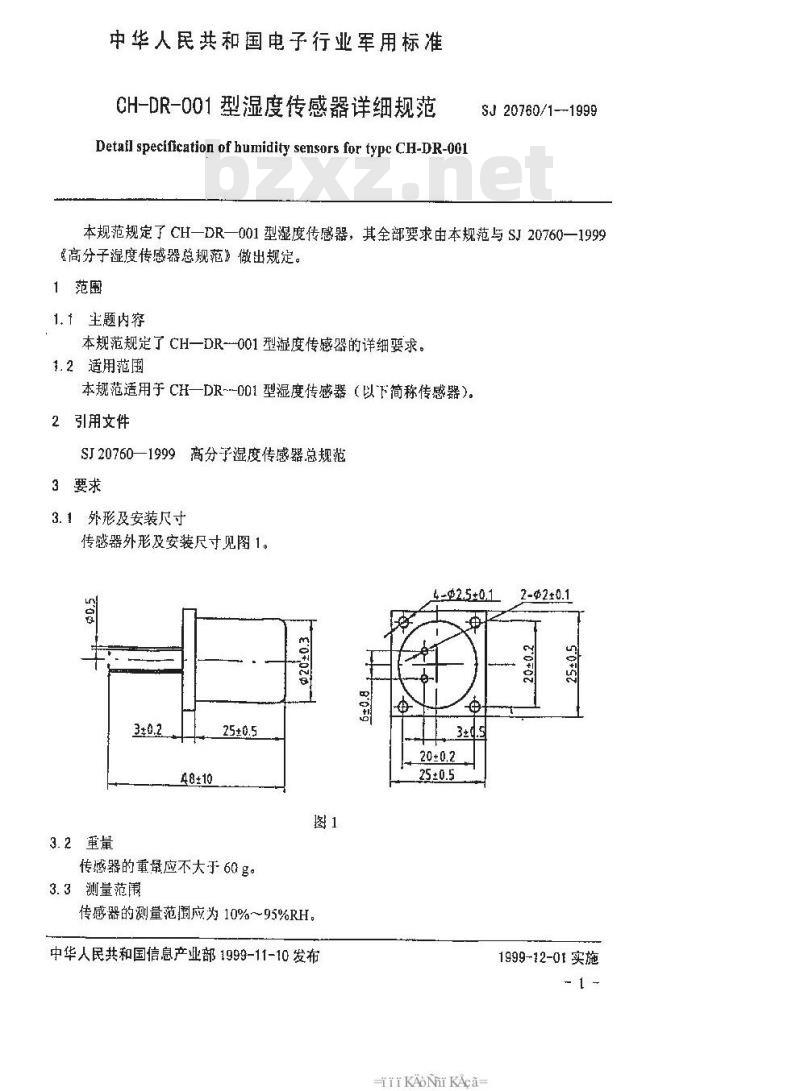

传感器外形及安装尺寸见图1。
48±10
传感器的重最应不大于60g。
3.3测量范围
传感器的测量范阖应为10%~~95%RH，中华人民共和国信息产业部1999-11-10发布0*g
4=92.5+0.1
iiKAoNirKAca
2-02±0.1
1999-12-01实施
3.4初始值

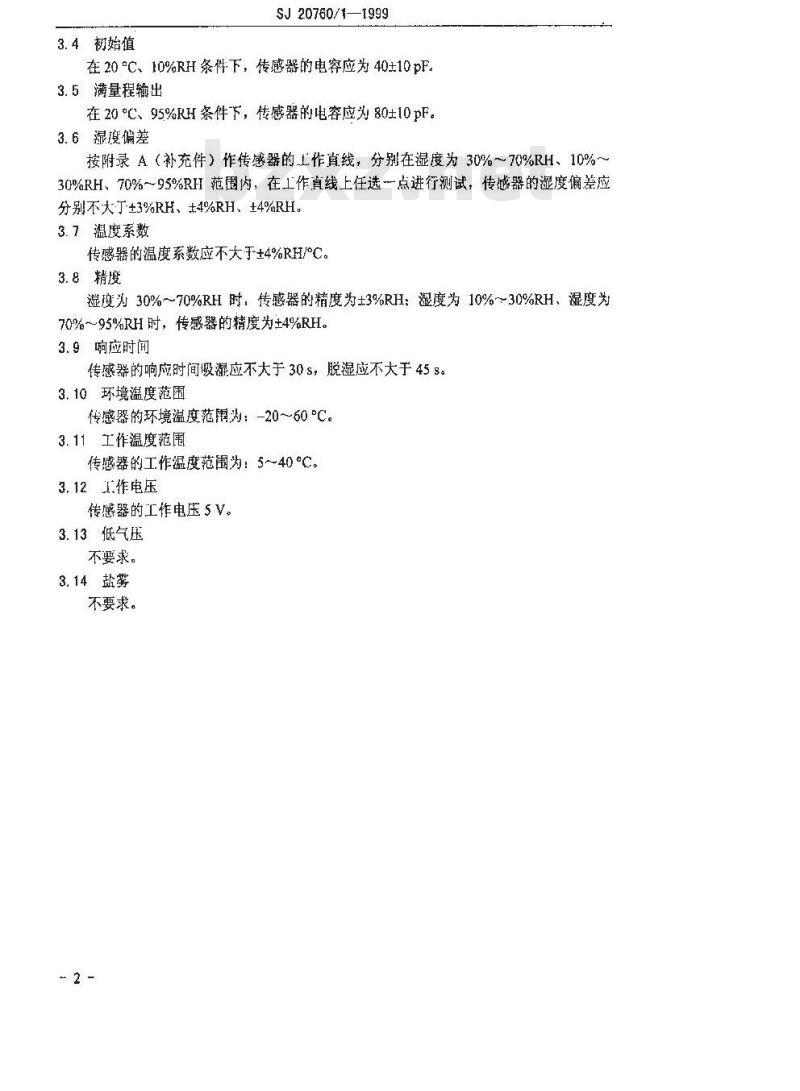

SJ20760/1—1999
在20°C、10%RH条件下，传感器的电容应为40±10pF3.5满量程输出
在20°℃、95%RH条件下，传感器的电容应为80±10pF。3.6湿度偏差
按附录A（补充件）作传感器的L作肖线，分别在湿度为30%～70%RH、10%~～30%RH、70%～95%RH范围内，在工作直线上任选一点进行测试，传感器的湿度偏差应分别不大丁±3%RH、±4%RH、±4%RH。3.7漏度系数
传感器的温度系数应不大于+4%RH/°C。3.8精度
湿度为30%～70%RH时，传感器的精度为±3%RH；湿度为10%～30%RH、湿度为70%～95%RH时，传感器的精度为±4%RH。3.9响应时间
传感器的响应时间吸凝应不大于30s，脱湿应不大于45s。3.10环境温度范围
传感器的环境温度范围为：-20～60°℃。3.11工作温度范围
传感器的工作温度范围为：5～40°℃。3.12工作电压wwW.bzxz.Net
传感器的工作电压5V。
3.13低气压
不要求。
3.14盐雾
不要求。
A1试验的标准大气条件
温度：25±1°℃：
相对湿度：48%~52%：
气压：86~106kPas
A2工作直线
SJ 20760/1--1999
附录A

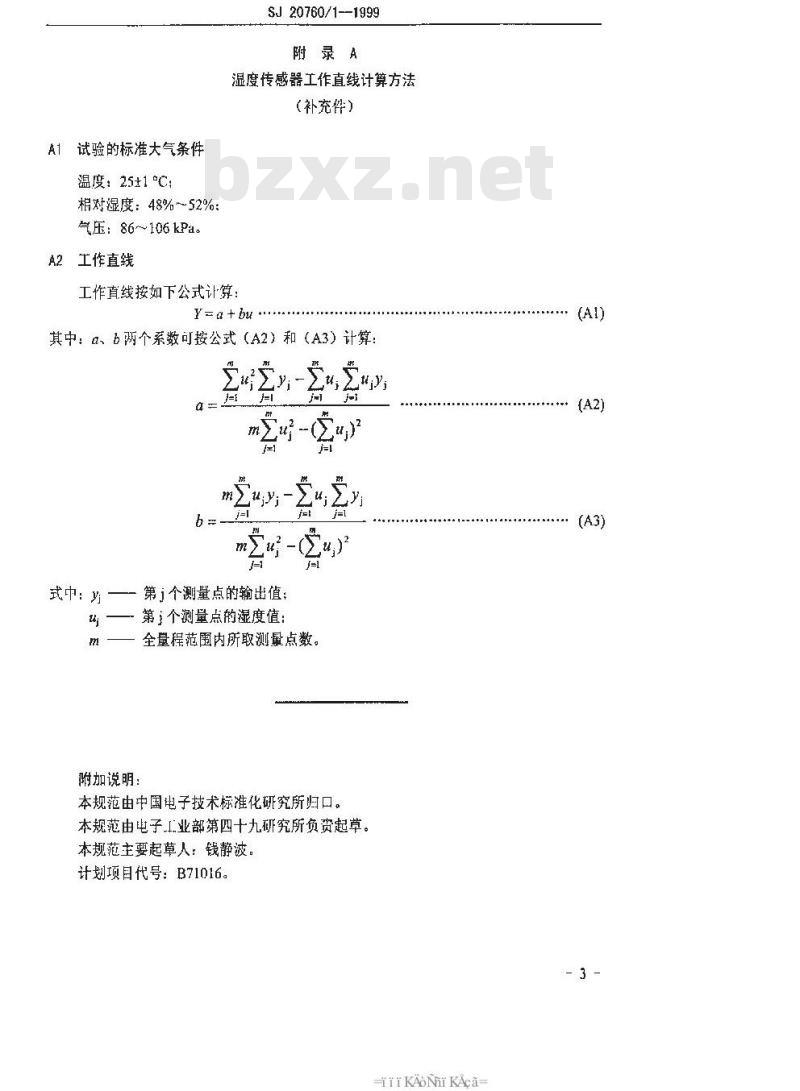

湿度传感器工作直线计算方法
（补充件）
工作直线按如下公式让算：
Y=a+ bu·
其中：a、b两个系数可按公式（A2）和（A3）计算：2-n2
m)u2-(
式中：—第j个测量点的输出值；第主个测量点的湿度值：
全量程范围内所取测量点数。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由电子工业部第四十九研究所负资起草。本规范主要起草人：钱静波。
计划项目代号：B71016。
iKAoNrKAca
