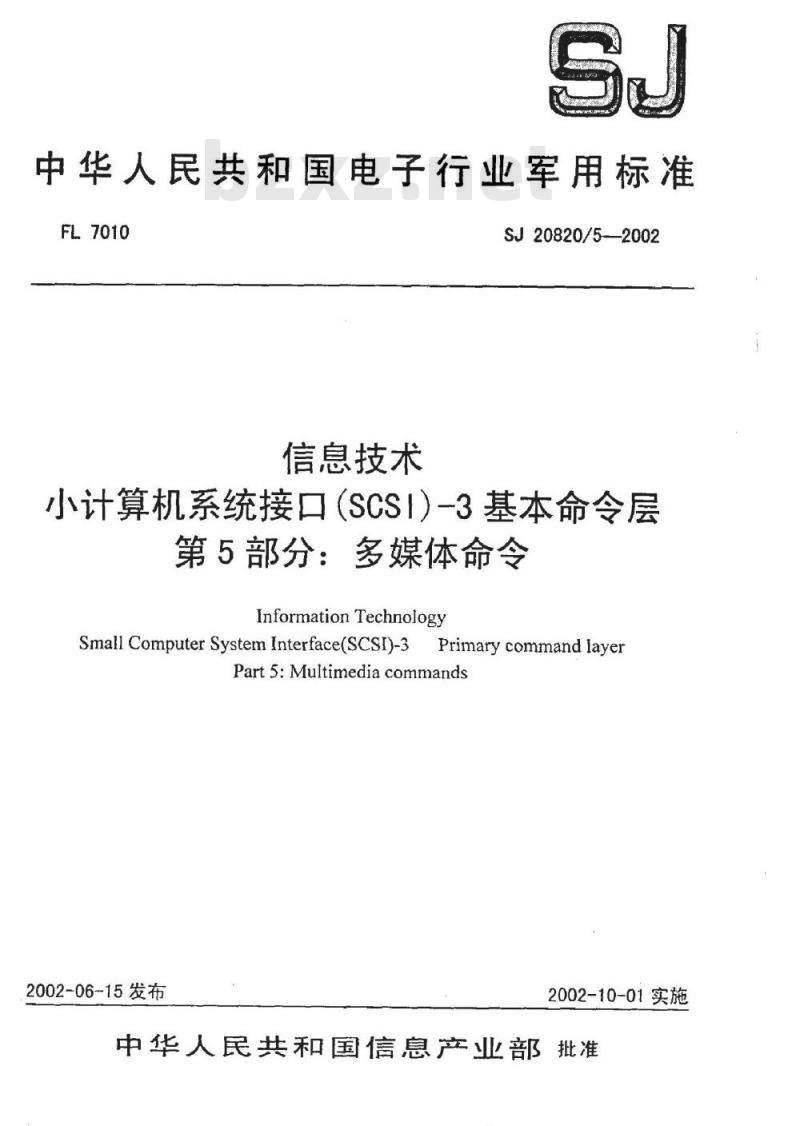

【行业标准】 信息技术小计算机系统接口(SCSI)-3基本命令层第5部分多媒体命令

中华人民共和国电子行业军用标准FL7010
信息技术
SJ20820/5—2002
小计算机系统接口（SCSI）-3基本命令层第5部分：多媒体命令
InformationTechnology
Small Computer System Interface(SCSI)-3Primary command layerPart5:Multimediacommands
2002-06-15发布
2002-10-01实施

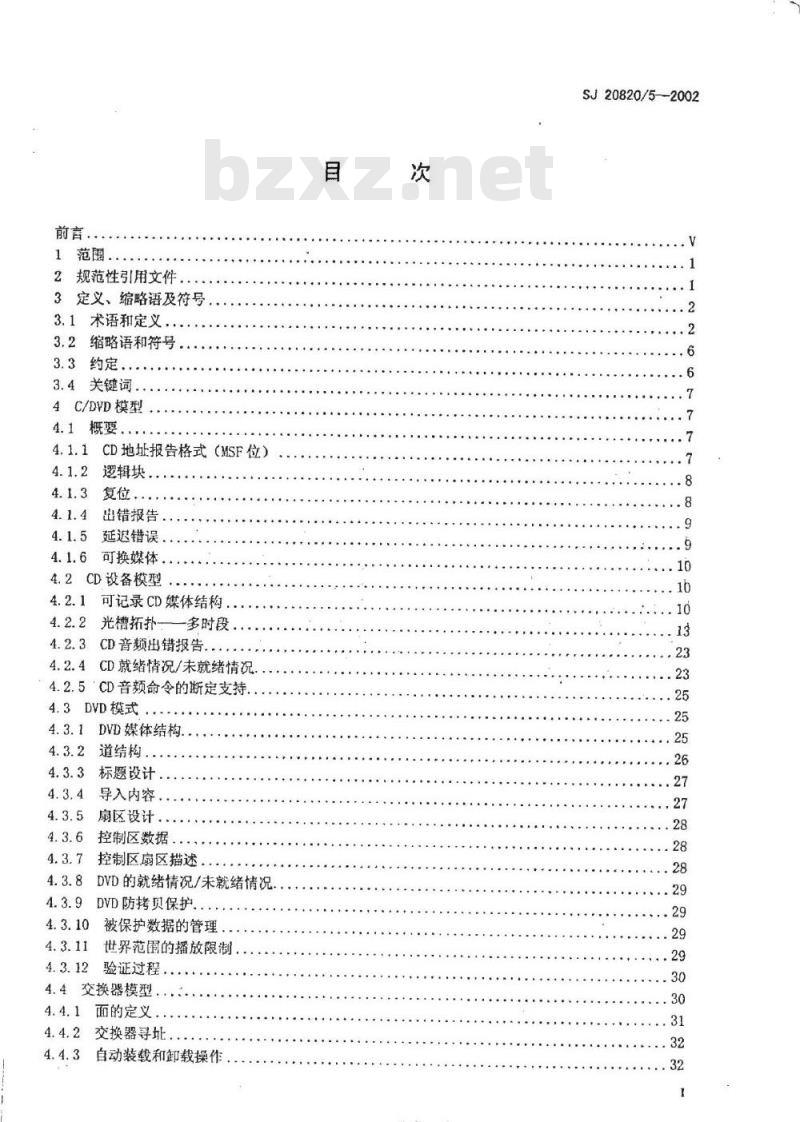

中华人民共和国信息产业部批准前言，
规范性引用文件。
3定义、缩略语及符号
3.1术语和定义，
缩略语和符号
关键词.，
C/DVD模型
CD地址报告格式（MSF位）
逻辑块，
出错报告
延迟错误
可换媒体，
CD设备模型
可记录CD媒体结构.
光槽拓扑一
多时段。
CD音频出错报告...
CD就绪情况/未就绪情况
4.2.5CD音频命令的断定支持。
4.3DVD模式
DVD媒体结构
道结构.
标题设计
导入内容。
扇区设计
控制区数据
控制区扇区描述
DVD的就绪情况/未就绪情况
DVD防拷贝保护
被保护数据的管理
世界范围的播放限制
验证过程
交换器模型，
面的定义
交换器寻址
自动装载和卸载操作
TIKAOiKAca
SJ20820/5--2002
SJ20820/5—2002

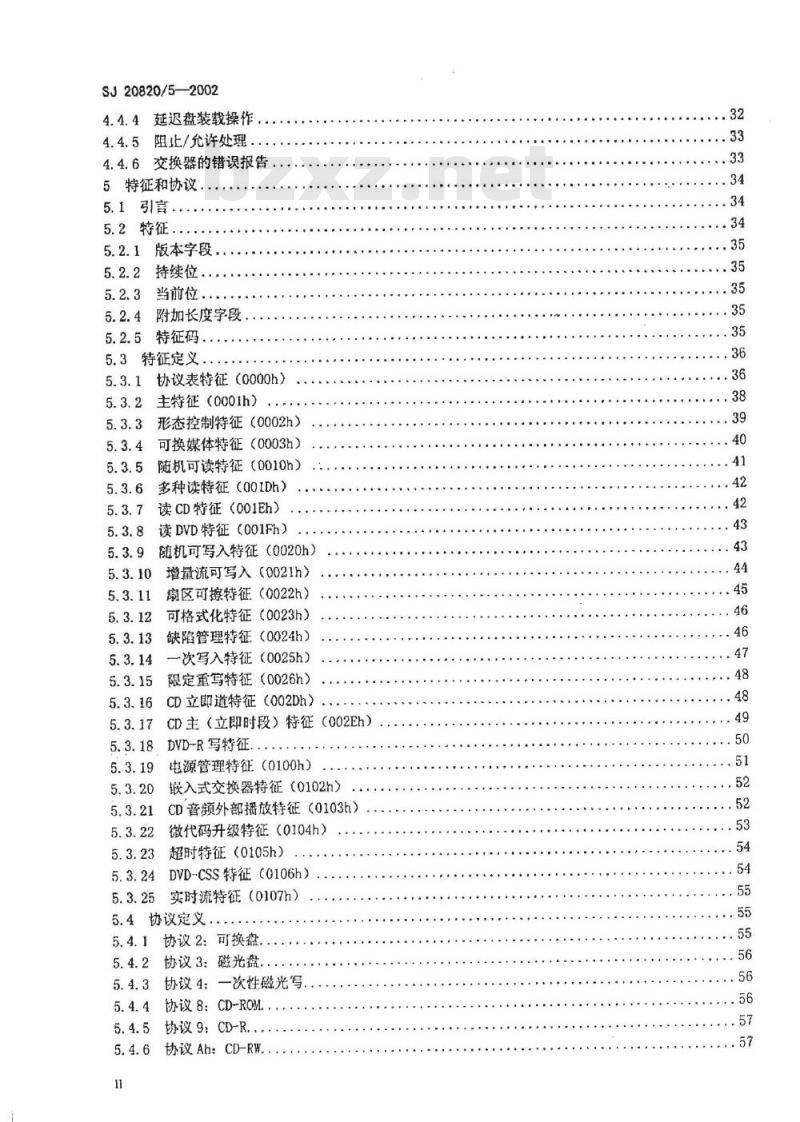

4.4.4延迟盘装载操作
4.4.5阻止/允许处理。
4.4.6交换器的错误报告
5特征和协议，
5.2特征
版本字段，
持续位.
当前位：
5.2.4附加长度字段
5.2.5特征码。
5.3特征定义
协议表特征（0000h）
主特征（0001h）
形态控制特征（0002h）
可换媒体特征（0003h）
随机可读特征（0010h）
多种读特征（00IDh）
读CD特征（001Eh）
读DVD特征（001Fh）
随机可写入特征（0020h）
增量流可写入（0021h）
扇区可擦特征（0022h）
可格式化特征（0023h）
缺陷管理特征（0024h）
一次写入特征（0025h）
限定重写特征（0026h）
CD立即道特征（002Dh）
CD主（立即时段）特征（002Eh）DVD-R写特征
中源管理特征（0100h）
嵌入式交换器特征（0102h）
CD音频外部播放特征（0103h）
微代码升级特征（0104h）
超时特征（0105h）
DVD-CSS特征（0106h）
实时流特征（0107h）
5.4协议定义。
协议2：可换盘.
协议3：磁光盘，
一次性磁光写，
协议4：
协议8：CD-ROM.
协议9：CD-R..
协议Ah：CD-RW.

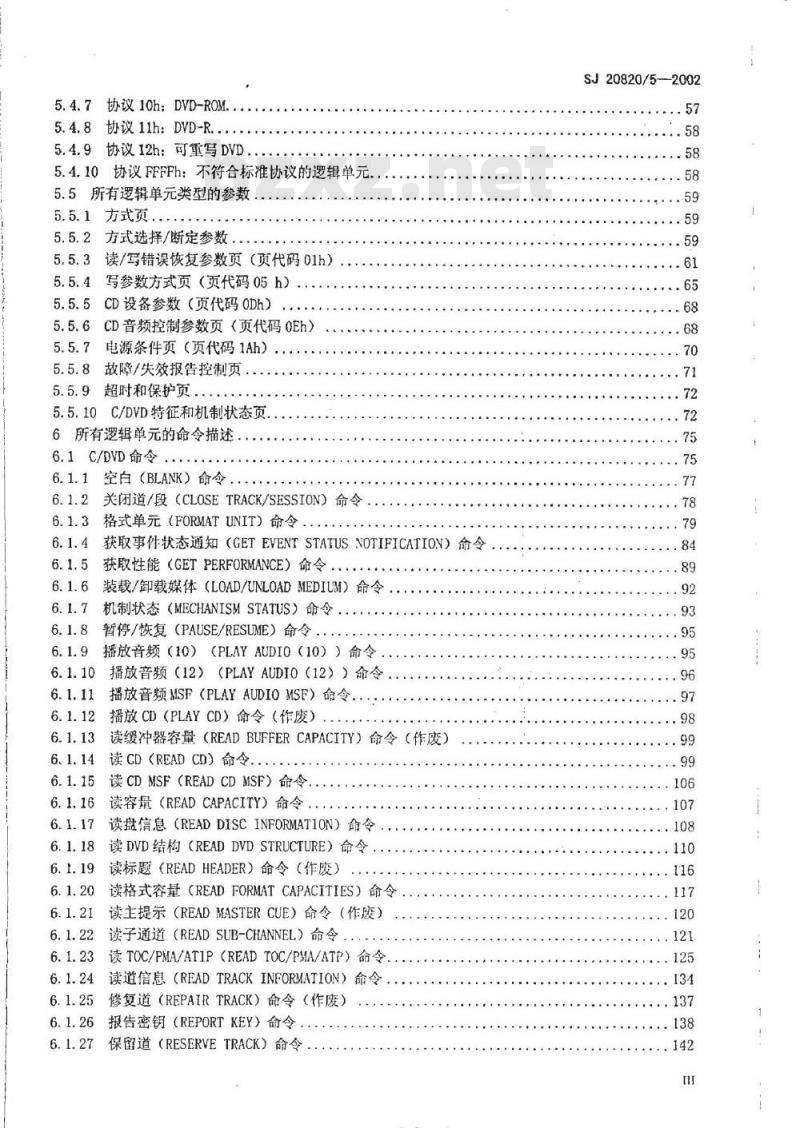

5.4.7协议10h：DVD-ROM..
5.4.8协议11h：DVD-R.
5.4.9协议12h：可重写DVD，
5.4.10协议FFFFh：不符合标准协议的逻辑单元5.5所有逻辑单元类型的参数
5.5.1方式页..
5.5.2方式选择/断定参数Www.bzxZ.net
读/写错误恢复参数页（页代码01h）写参数方式页（页代码05h）
CD设备参数（页代码ODh）
CD音频控制参数页（页代码OEh）电源条件页（页代码1Ah）
故障/失效报告控制页
超时和保护页.·
5.5.10C/DVD特征和机制状态页
6所有逻辑单元的命令描述..，
6.1C/DVD命令
空白（BLANK）命令，
关闭道/段（CLOSETRACK/SESSION）命令格式单元（FORMATUNIT）命令
获取事件状态通知（GETEVENTSTATUSNOTIFICATIOV）命令获取性能（GETPERFORMANCE）命令装载/卸载媒体（LOAD/UNLOADMEDIUM）命令机制状态（MECHANISMSTATUS）命令.暂停/恢复（PAUSE/RESUME）命令.播放音频（10）（PLAYAUDI0（10））命令播放音频（12）（PLAYAUDIO（12））命令播放音频MSF（PLAYAUDIOMSF）命令：播放CD（PLAYCD）命令（作废）读缓冲器容量（READBUFFERCAPACITY）命令（作废）读CD（READCD）命令
读CDMSF（READCDMSF）命令
读容量（READCAPACITY）命令
读盘信息（READDISCINFORMATION）命令读DVD结构（READDVDSTRUCTURE）命令读标题（READHEADER）命令（作废）读格式容量（READFORMATCAPACITIES）命令读主提示（READMASTERCUE）命令（作废）读子通道（READSUB-CHANNEL）命令读TOC/PMA/ATIP（READTOC/PMA/ATP）命令读道信息（READTRACKINFORMATION）命令：修复道（REPAIRTRACK）命令（作废）报告密钥（REPORTKEY）命令：
保留道（RESERVETRACK）命令
-TTKAoNiKAca-
SJ20820/5-2002
SJ20820/5—2002

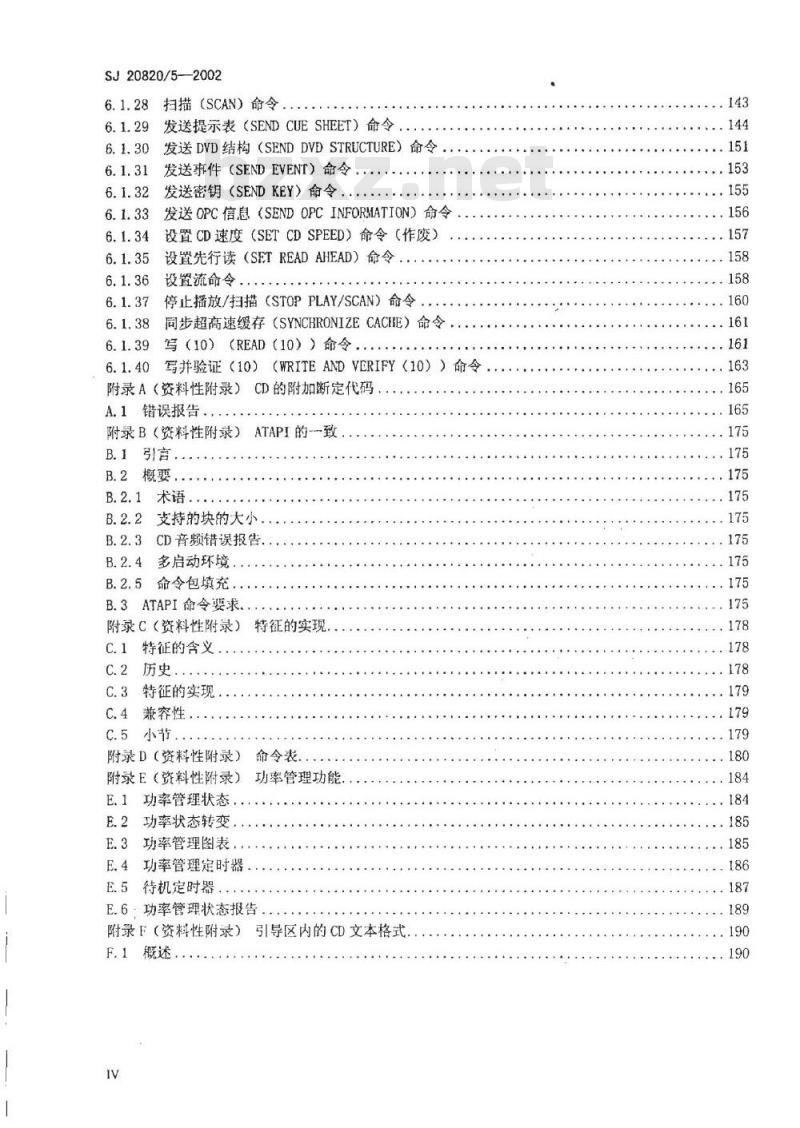

6.1.28扫描（SCAN）命令
发送提示表（SENDCUESHEET）命令发送DVD结构（SENDDVDSTRUCTURE）命令发送事件（SENDEVENT）命令
发送密钥（SENDKEY）命令
发送OPC信息（SENDOPCINFORMATION）命令设置CD速度（SETCDSPEED）命令（作废）设置先行读（SETREADAHEAD）命令设置流命令，
停止播放/扫描（STOPPLAY/SCAN）命令同步超高速缓存（SYNCHRONIZECACHE）命令写（10）
（READ（10））命令
（WRITEANDVERIFY（10））命令写并验证（10）
附录A（资料性附录）
A.1错误报告
附录B（资料性附录）
B.1引言.
B.2概要、
B.2.1术语
CD的附加断定代码
ATAPI的一致
B.2.2支持的块的大小
CD音频错误报告.
多启动环境
命令包填充，
B.3ATAPI命令要求.，
附录C（资料性附录）
特征的含义
特征的实现
兼容性
C.5小节
附录D（资料性附录）
附录E（资料性附录）
E.1功率管理状态，
E.2功率状态转变，
E.3功率管理图表，.
E.4功率管理定时器
E.5待机定时器
特征的实现
命令表
功率管理功能.
E.6功率管理状态报告
附录F（资料性附录）
引导区内的CD文本格式.
：175
：190
SJ20820/5-—2002
SJ20820《信息技术小计算机系统接口（SCSI）-3基本命令层》分为九个部分：第1部分：基本命令：
第2部分：控制器命令2；
第3部分：流设备命令：
第4部分：媒体交换器命令；
第5部分：多媒体命令）；
第6部分：块命令；
第7部分：简化的块命令；
第8部分：机箱服务命令集：
第9部分：公共访问方法。
本部分是信息技术小计算机系统接口（SCSI）-3基本命令层的第5部分，它参考采用NCITST10/1228D-1998SCSI-3MultimediaCommands(MMC)。本部分与NCITST10/1228D—1998 SCSI-3MultimediaCommands(MMC)的主要差异如下：a）按照汉语习惯对一些编排格式进行了修改；b）将一些适用于国际标准的表述改为适用于我国标准的表述。本部分的附录A、附录B、附录C、附录D、附录E和附录F都是资料性附录。本部分由信息产业部电子标准化研究所归口。本部分起草单位：信息产业部电子第五十二研究所、西安电子科技大学。本部分主要起草人：周利华、郑玫、张惠君、王英、吴增荣。FKAoNKAca
1范围
SJ20820/5-2002
小计算机系统接口(SCSI)-3基本命令层信息技术
第5部分：多媒体命令
本部分为设备类型5设备定义了多媒体命令集的扩展。本部分中所规定的命令定义了多媒体应用中所用设备特征的访问和控制标准。SPC命令集及其扩展是独立传输的，并在广泛的环境下被实现，而SCSI-3指令映象和传输工具已经为该环境所定义。至今，这些包括光纤通道、SCSI并行接口、高性能申行总线以及串行存储结构。
制定该命令集的目的如下：
a）提供命令格式、独立传输的功能、协议/信号或传送机制的定义。有关命令功能在多种传输方式中的结构限定在专用于物理传输的文件中进行说明；b）
为多媒体应用中的SCSI-3设备的共同特征提供标准化的访问方法；在个等级的设备中给启动设备计算机的软/硬件提供设备的独立性。因此，不同种类的磁带c
驱动器、光媒体驱动器和其它的设备能被增加到启动设备计算机，而不需要修改一般的系统硬件和软件。通过使用售方专用选项可以补充专有特征和功能。对将来的标准化提供了保留操作码：
提供兼容性，以至于在系统工程被正确完成的情况下，严格遵守SCSI-2的设备可以和SCST-3d)
设备进行互操作。SCSI-3协议扩展被设计为允许被符合SCSI-2的设备所拒绝，这样在不需要使用扩展时允许SCSI-2设备继续操作。2规范性引用文件
下列文件中的有关条款通过引用而成为本部分的条款。凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本部分，但提倡使用本部分的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用文件，其最新版本适用于本部分。SJ20820.1—2002信息技术小计算机系统接口（SCSI)-3基本命令层基本命令SJ20820.4-2002信息技术小计算机系统接口（SCSI)-3基本命令层媒体交换器命令SJ20820.5—2002信息技术小计算机系统接口(SCSI)-3基本命令层多媒体命令SJ20820.6—2002信息技术小计算机系统接口（SCSI)-3基本命令层块命令IEC908：1987CD数字音频系统。IS0/IEC10149信息技术，在120mm只读数据记录光盘（CD-ROM）上的数据交换JEEE1394—1995IEEE高性能中行总线IEEEP1394A高性能中行总线
X3.253--1995SCSI-3并行接口（SPI）ANSIX3.292-1997CSI-3互锁协议（SIP）ANSIX3.301-1997SCSI-3基本命令（SPC）NCITST10/1155D串行总线协议-2（SBP-2）NCITST10/1142DSCSI-3并行接口-2（SPI-2）SJ20820/5—2002
3定义、缩略语及符号
下列定义、缩略语及符号适用于本部分。3.1术语和定义
3.1.1绝对MSF字段absoluteMSFfield参见MSF地址定义。
3.1.2算法类型algorithmtype
参考各种拷贝保护技术。
3.1.3可附加盘appendabledisc
在此盘上，最后一个时段上有个指针指向下一个可能的时段。ATA(AT attachment)
3.1.4ATA（AT附加装置）
ATA对块存储设备的内部附加装置定义了物理、电气、传输和命令协议。3.1.5ATAPI（AT附加装置包接）ATAPI（ATattachmentpacketinterface）一个符合《ANSINCITS.**一199XAT附加装置包接口》的设备。此文档中这些设备被认为是执行包命令特征集的设备。
3.1.6 ATiP absolute time in pre-groove预刻槽的绝对时间。
AGID (authentication grant ID)3.1.7AGID（认证许可ID）
在密钥管理中用于资源控制的值。通过使用AGID来识别不同的密钥管理线程。3.1.8bcd（二一十进制编码）binarycodeddecimal用于物理CD媒体上的计数系统，用此符号的数有附加的bcd后缀。每字节有两个4位值，每个4位值取0到9之间的值，最大值是99bcd（99decima1）。3.1.9可引导的CDbootableCD
一种能提供引导记录的CD。
3.1.10BCA（段截止区）BCA(burstcuttingarea)为独立的DVD媒体提供唯一的物理区分标志，该区不能被用户直接寻址。3.1.11C/DVD媒体C/DVDmedia
在涉及到符合CD或DVD规范的媒体时所用的术语。3.1.12口令密钥challengekey
验证密钥交换过程时所用的数据。3.1.13CDB（命令描述符块）CDB（commanddescriptorblock）该结构用于把命令从启动设备传递到C/DVD驱动器。3.1.14命令包commandpacket
该结构用于把命令从启动设备传递到C/DVD驱动器，见命令描述符块。3.1.15全时段complete session包括一个已写导入区和导出区的时段。3.1.16CD-DA（CD数字音频）CD-DA（compactdisc-digitalaudio)存储数字音频信息的标准，见IEC908：1987。3.1.17CD（压缩盘）CD （compact disc)个相关的光存储媒体或逻辑单元的系列。3.1.18CD-ROM（CD只读存储器盘）CD-ROM（compactdisc-readonlymemory）存储数字化音频和数字数据的标准。CD-ROM是用丁描述具有数字数据的媒体，而非只对音频编码的盘。
3.1.19CD控制字段CDcontrolfield2
FTIKAONiKAca-
SJ20820/5—2002
Q子通道数据中表示当前记录道上编码信息类型的一个四位字段。指出是音频还是数据以及音频编码类型等。控制字段也可在目录单章条表中找到。3.1.20CD数据模式CDdatamode
CD数据扇区标题（header）中的一个字节，它指出是否有数据和分层纠错信息。3.1.21.CD-RW（可重写CD）
CD-RW (CD rewritable)
可重写CD。
3.1.22CD-R（可写CD）
仅能写一次的CD。
3.1.23CDR/RW
CD-R (CD recordable)
CD-R或CD-RW，或兼而有之。
3.1.24CD文本CDtext
在CD-DA上存储文本信息的方式。3.1.25CIRC（十字交错的理德一所罗门码）CIRC（crossinterleavedReed-Solomoncode）CD上的错误检测和纠正技术。CIRC纠错码可用于所有CD模式，而使用CIRC纠错码字节的纠错程序被认为是基于CIRC的算法。
3.1.26缺陷管理defectmanagement提供无错媒体的一种方法。
3.1.27直接重写direct-overwrite3.t.28盘密钥disckey
一个用于DVD媒体上标题密钥数据置乱处理的值。3.1.29双面doublesided
有两个独立导址面的媒体。
3.1.30双层duallayer
能从同一面访问的两个表面。在双层盘上，用OTP或PTP记录数据。3.1.31DVD
一个相关的光存储媒体和逻辑单元的系列。3.1.32DVD控制区DVDcontro！areaDVD控制区由一个DVD媒体导入区的192个ECC块组成，每个块中的16个扇区的内容重复192次，此区包含有关盘的信息。
3.1.33DVD盘制造信息 DVD disc manufacturing informationDVD盘制造信息被记录于DVD控制区域，其中包含由盘制造厂商所提供的信息。3.1.34DVDECC块DVDECC-block
个数据和纠错码的自包含块，其中的纠错码被编组进顺序序列的16个DVD扇区。3.1.35 DVD-R（可写DVD）DVD-R (DVDrecordable)可重写CD盘。
3.1.36DVD-RAM（随机访问存储DVD）DVD-RAM（DVD-randomaccessmemory）可重写CD盘。
3.1.37DVD-ROM（只读存储DVD）DVD-ROM (DVD-read only memory)由DVD规范定义的用于记录数字数据（包括数字电影数据）的一种标准化媒体。3.1.38EAN（欧洲条款号）EAN（Europeanarticlenumber）由位于比利时布鲁塞尔1000，54-BTE8，RuedesColonies的EAN委员公管理。3.1.39Ecc（纠错码）Ecc（errorcorrectioncode）用于检测并纠正错误的代码。
3.1.40EDC（检错码）EDc(error detection code)SJ20820/5-2002
用于检测错误的代码。
3.1.41字段field
字段是两个或多个邻接位的组合。3.1.42固定包道fixedpackettrack包含TDB的光道称为固定道，该道具有TDB字段规定的固定大小的用户数据包。3.1.43格式format
媒体上信息的布局或排列。
3.1.44顿frame
CD上的一个扇区，也是MSFCD地址的F字段单元，是最小的可寻址单元。3.1.45保持道状态holdtrack state当一个C/DVD进入保持道状态时，光头保持在媒体的一个近似恒定的半径位置上。3.1.46ID
DVD扇区标题中的一个四字节字段，它包含扇区信息和物理扇区号。3.1.47JED（ID错误检测）IED （IDerrordetection)用于检测ID字段错误的代码。
3.1.48不完全时段incompletesession没有已写导入区和导出区的时段。3.1.49索引index
索引是一个道的子划分。
3.1.50层layer
从DVD盘一面看，记录信息是在层中的。有单层和双层盘。3.1.51 导入区 lead-in
CD媒体上包含TOC数据并在每个程序区前面的称为导入区域，导入区的主通道包含音频或空数据信息，此区域被编码为道0。它的Q子通道用内容信息表编码。DVD导入区是由1.2mm宽的物理扇区或多个数据区域内部的相邻区域组成的，该区域包含的控制数据位于数据区域前面。
3.1.52导出区lead-out
导出区位于CD媒体上每个程序区域之后。其主通道包含音频或数据信息，该区的编码为AAh。读CD容量数据是该区的起始逻辑块地址减1（minusone）。DVD导出区域由PTP（平行道路径）格式的单层盘上的1.Omm宽的物理扇区或多个数据区域外的相邻区域组成的，或者是由OTP（相反道路径）格式盘的层1中的1.2mm宽物理扇区或多个数据区域内的相邻区域组成。
3.1.53L-Ec（层纠错）L-Ec（layered error correction)CD数据上所用的第二级纠错。
3.1.54逻辑块logicalblock
启动设备的可寻址数据单元。
3.1.55LBA（逻辑块寻址）LBA（logicalblockaddress）LBA为线性地址空间定义了一个映射模式。3.1.56逻辑单元logical unit
通过一个目标设备可导址的物理或虚拟外用设备。3.1.57LUN（逻辑单元号）LUN（logicalunitnumber）逻辑单元的地址。
3.1.58媒体medium
一个单盘。
iKANiKAca=
3.1.59中间区middlearea
SJ20820/5-—2002
中间区是由1.Omm宽的物理扇区或多个数据区域外的相邻区域组成，这些区域位于DVD媒体双层的OPT（反向道路径）盘上。
3.1.60，MSF地址（分/秒/顿）
MSFaddress (minute/second/frame)表示媒体开始处（绝对的）或当前道开始处（相对的）的扇区数的物理地址。如CD标准所定义，每个F字段单元是一个扇区，每个S字段单元是75个F字段单元，每个M字段单元是60个S字段单元。F字段的有效值是“0”到“74”的二进制值，S字段的有效值是“0”到“59”的二进制值，M字段的有效值是“0”到“74”的二进制值。3.1.61OPC（最佳功率校准）OPC（optimumpowercalibration）激光功率校准的执行过程，校准的功率值用于随后的写操作。3.1.62OTP（反向道路径）OTP（oppositetrackpath）有一个导入区、两个独立的用户区、个导出区和一个中间区的双层盘。层0的物理扇区号（PSN）递增直到导出区，与层0地址互补的层1的物理扇区号从导出区增加到导入区。3.1.63输出端口outputport
是连接到数据端口的一种方法，而不是启动设备接口。3.1.64PTP（并行道路径）PTP(paralle!trackpath）每层有一导入区、用户区和导出区的双层盘，每层上的扇区ID号并行地递增到导出区。3.1.65包packet
一组具有链接记录、输入、数据和输出的数据块。典型包如下：链块
输入块1
输入块2
3.1.66包大小packet size
包中的数据块总数。
3.1.67包道packettrack
输入块3
输入块4
数据块
写为一串前置间隙、一个或两个包、一些用户包数为非零的道。3.1.68物理扇区号physical sectornumber分配给物理位置的唯一的不可更改的地址。3.1.69后置间隙post-gap
是数据道末端的过渡区。
3.1.70前置间隙pre-gap
是数据道始端的过渡区。
3.1.71程序区programarea(s)
一逻辑地址空间。
3.1.72PMA（程序存储区）
PMA (program memory area)
在可记录的盘上包含有关记录信息的区域。3.1.73地域代码regiona!code
一个用于识别世界上一个或多个地域的值，现在只定义6个地址。3.1.74地域回放控制（RPC）regionalplaybackcontrol(RPC)3.1.75相对MSF字段relativeMSFfield见MSF地址定义。
3.1.76置乱标志scrambleflag
媒体上有置乱数据的指示。
3.1.77扇区sector
输出块1
输出块2
在CD媒体中，扇区是指在个顿上包含的数据，在CD-ROM标准中（IEC/ISO10149）该术语块用5
SJ20820/5-2002
在设备中。
用于DVD媒体时，扇区是媒体的最小用户寻址部分。一个扇区中所包含的用户数据为2048字节。3.1.78段 session
包含一个导入区、一个程序区域和一个导出区的盘区域3.1.79单层singlelayer
每个读出面只有一层。
3.1.80单面single sided
DVD盘结构是两个透明的基片（substrates）合在一起以使记录层在里面。单面盘有-个记录面和一个非记录面。
3.1.81 小顿 smal1frame
1/98顿。
3.1.82子通道sub-channel
CD媒体有一个主通道和一个子通道。子通道区有八部分：P、Q、R、S、T、U、V和W。Q子通道包含对控制器和驱动器有用的信息，例如控制字段和MSF地址。每个子通道（P、Q等）的数据速率是主通道的1/192。
3.1.83Toc目录表TOc（tableof contents）TOC有段类型和道起始地址信息，此信息在导入区的Q子通道内被编码。3.1.84标题密钥titlekey
用于DVD媒体上电影数据置乱处理的值。3.1.85道描述块（TDB）
trackdescriptorblock (TDB)
包含当前道属性的信息。
3.1.86道track
CD媒体上一个逻辑子部分。
3.1.87即时道trackatonce
被写为单一包的道，包括前置间隙。3.1.88道相对逻辑地址trackrelativelogicaladdress用于寻址相对于道起始处的逻辑块的值。3.1.89过渡区域transition area在道的始端和未端的扇区，例如暂停区、前置间队、导出区、届置问隙。3.1.90upc（统一产品代码）uPc(uniformproductcode）由位于俄亥俄州45459SuiteJ，Dayton8163oldYankee路的UPS委员会管理。3.1.91用户包userpacket
只包含用户数据块的包。用户数据块由在写命令期间传输到设备的数据组成。3.1.92可写盘writable disc
空白的、可添加的或包含一个不完整段的盘。3.1.93黄皮书yellowbook
有关120mm只读数据光盘（CD-ROM）的信息技术数据交换标准IS0/IEC10149。3.2缩略语和符号
数后不紧跟小写字母“b”“h”或“hcd”的是十进制值。数后紧跟小写字母“b”（xxb)的是二进制值。数后紧跟小写字母“h”（xxh)的是十六进制值。数后紧跟小写字母“bcd”（xxbcd)的是二十进制值。3.3约定
不同的约定在整个标准中被使用，并且在章条中被标识。6
