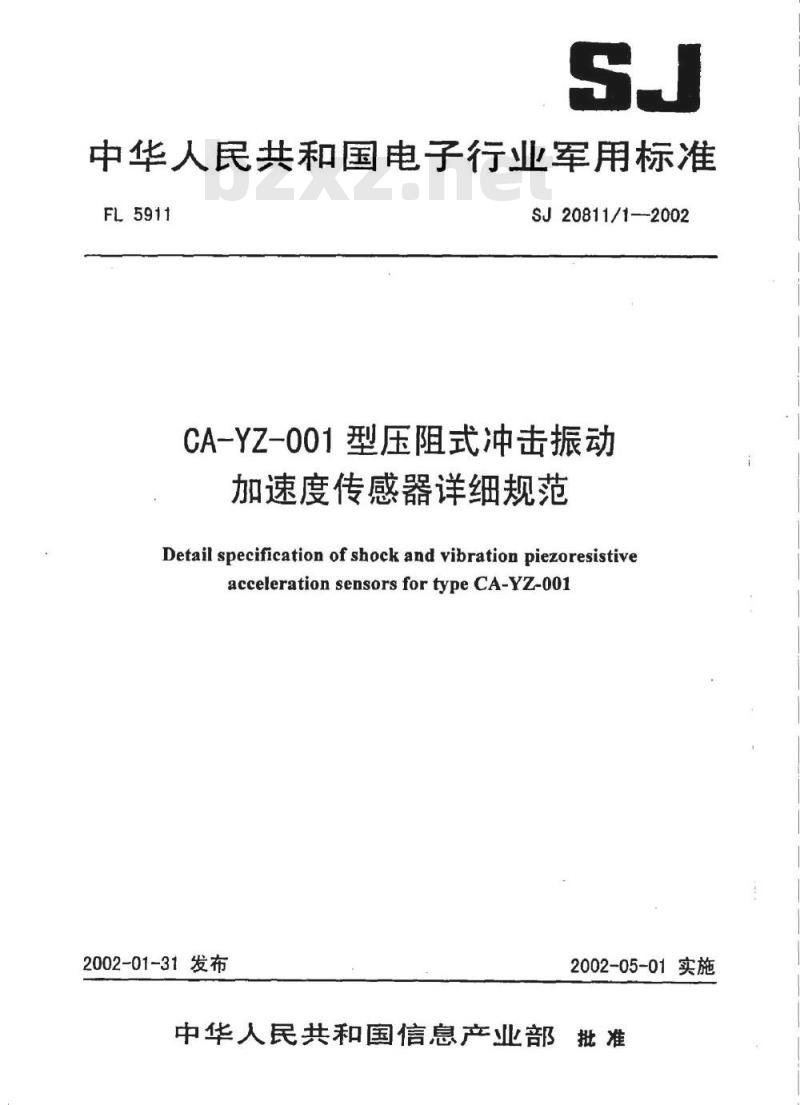

中华人民共和国电子行业军用标准FL5911
SJ20811/1—2002
CA-YZ-001型压阻式冲击振动
加速度传感器详细规范
Detail specification of shock and vibration piezoresistiveacceleration sensorsfortypeCA-YZ-o012002-01-31发布
2002-05-01实施
中华人民共和国信息产业部批准中华人民共和国电子行业军用标准CA-YZ-001型压阻式冲击振动
加速度传感器详细规范
Detall speciflcation of shock and vibration piezoresistiveacceleration sensors for type CA-YZ-001SJ20811/1—2002

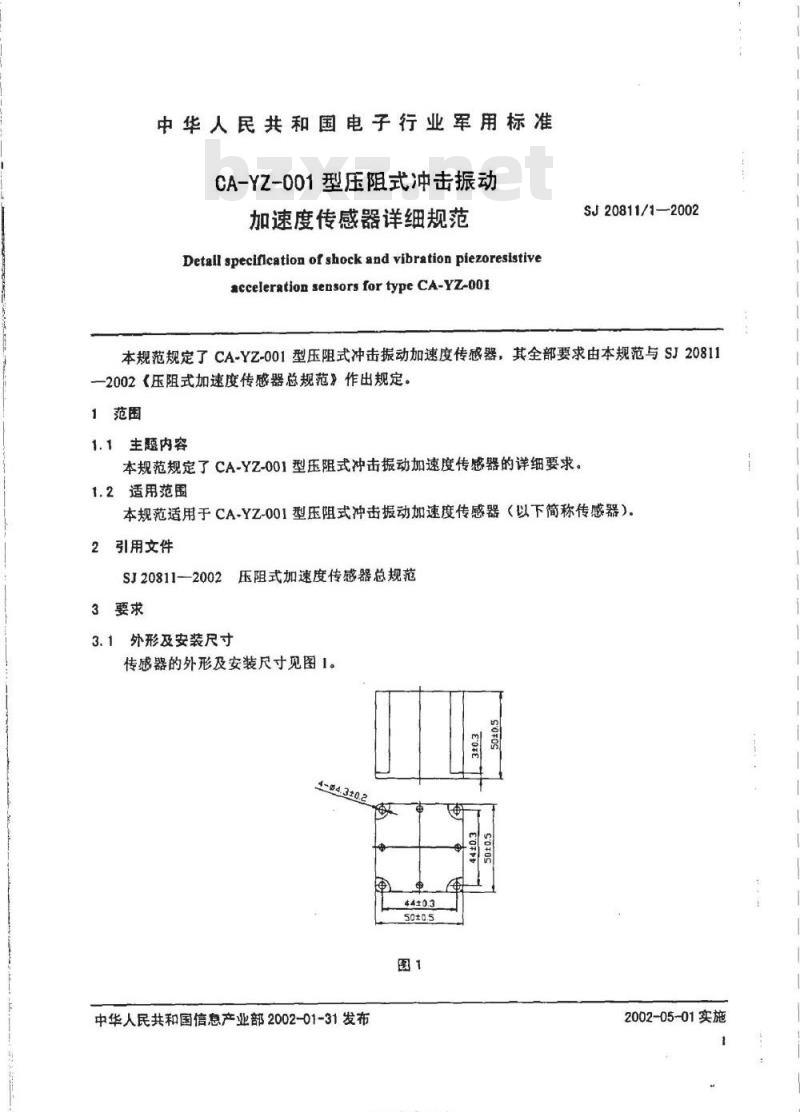

本规范规定了CA-YZ-001型压阻式冲击振动加速度传感器，其全部要求由本规范与SJ20811—2002《压阻式加速度传感器总规范》作出规定1范围
1.1主题内容
本规范规定了CA-YZ-001型压阻式冲击振动加速度传感器的详细要求。1.2适用范围
本规范适用于CA-YZ-001型压阻式冲击振动加速度传感器（以下简称传感器）。引用文件
SJ20811-2002压阻式加速度传感器总规范3要求
3.1外形及安装尺寸
传感器的外形及安装尺寸见图1。44±0.3
中华人民共和国信息产业部2002-01-31发布KANiKAca-
2002-05-01实施

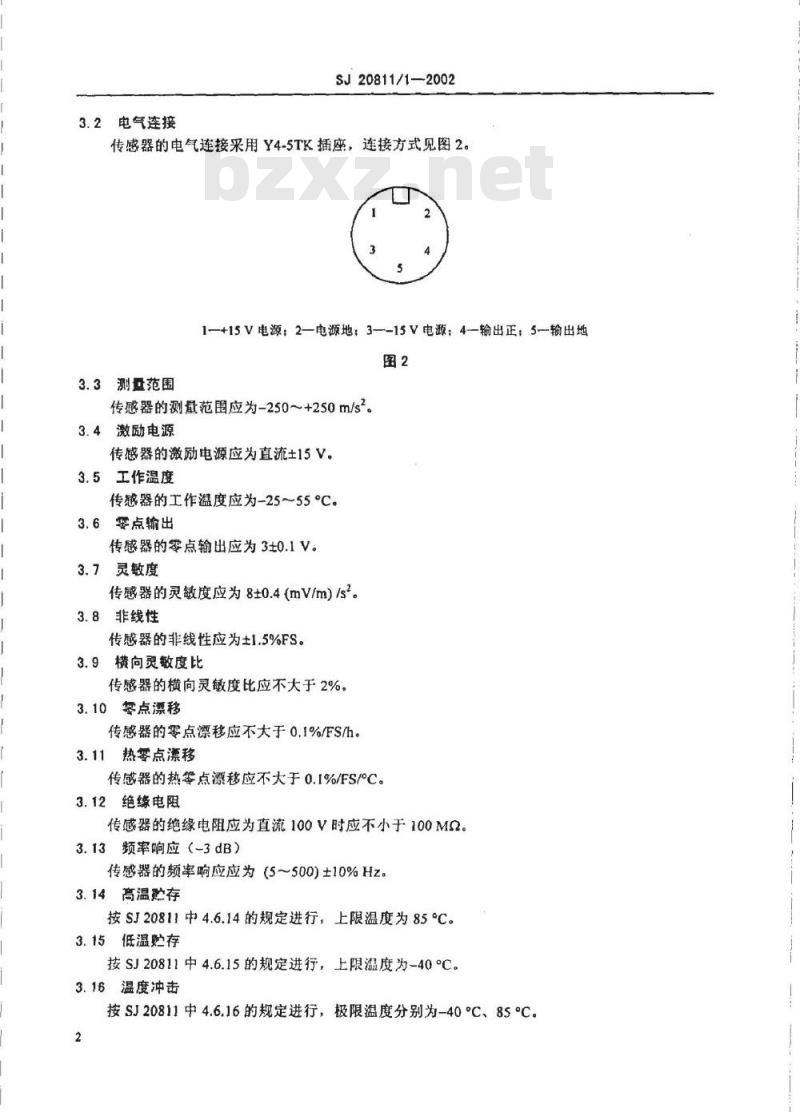

3.2电气连接
SJ20811/1—2002
传感器的电气连接采用Y4-5TK插座，连接方式见图2。1-—+15V电源：2—电源地：3—-15V电源：4—输出正：5输出地图2
3.3测量范围
传感器的测量范围应为-250~+250m/s2。3.4激励电源
传感器的激励电源应为直流土15V。3.5工作温度
传感器的工作温度应为-25~55℃。3.6零点输出
传感器的零点输出应为3t0.1V。3.7灵敏度
传感器的灵敏度应为8±0.4(mV/m)/s。3.8非线性
传感器的非线性应为±1.5%FS。3.9横向灵度比
传感器的横向灵敏度比应不大于2%。3.10零点漂移
传感器的零点漂移应不大于0.1%/FS/h。3.11热零点漂移
传感器的热零点漂移应不大于0.1%/FS/°C。3.12绝缘电阻
传感器的绝缘电阻应为直流100V时应不小于100MQ。3.13频率响应（-3dB）Www.bzxZ.net
传感器的频率响应应为（5～500)±10%Hz。3.14高温贮存
按SJ20811中4.6.14的规定进行，上限温度为85°C。3.15低温贮存
按SJ20811中4.6.15的规定进行，上限温度为-40°℃。3.16温度冲击
按SJ20811中4.6.16的规定进行，极限温度分别为-40°C、85°C。2
SJ20811/1-2002

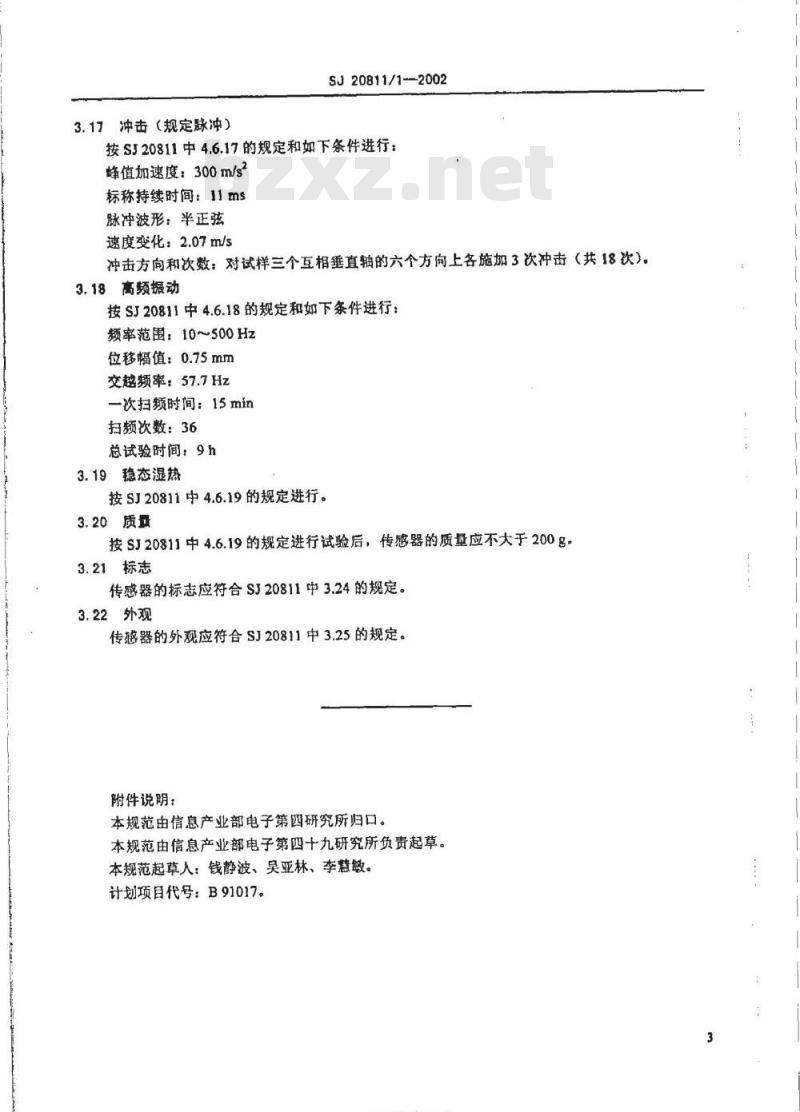

3.17冲击（规定脉冲）
按S320811中4.6.17的规定和如下条件进行：蜂值加速度：300m/s2
标称持续时间：11ms
脉冲波形：半正弦
速度变化：2.07m/s
冲击方向和次数：对试样三个互相垂直轴的六个方向上各施加3次冲击（共18次）。3.18高频振动
按SJ20811中4.6.18的规定和如下条件进行：额率范围：10~500Hz
位移幅值：0.75mm
交越频率：57.7Hz
一次扫频时间：15min
扫频次数：36
总试验时间：9h
3.19稳态湿热
按SJ20811中4.6.19的规定进行。3.20质量
按SJ20811中4.6.19的规定进行试验后，传感器的质量应不大于200g。3.21标志
传感器的标志应符合SJ20811中3.24的规定。3.22外观
传悠器的外观应符合SJ20811中3.25的规定。附件说明：
本规范由信息产业部电子第四研究所归口。本规范由信息产业部电子第四十九研究所负责起草。本规范起草人：钱静波、吴亚林、李慧敏。计划项目代号：B91017。
